• Zdvih upnutí [mm]: 22 ÷ 35
• Celková výška [mm]: 108
• Celková délka [mm]: 140
• Průměr otvoru [mm]: 6,5
• Přídržná síla [N]: 2 500 | 2 500

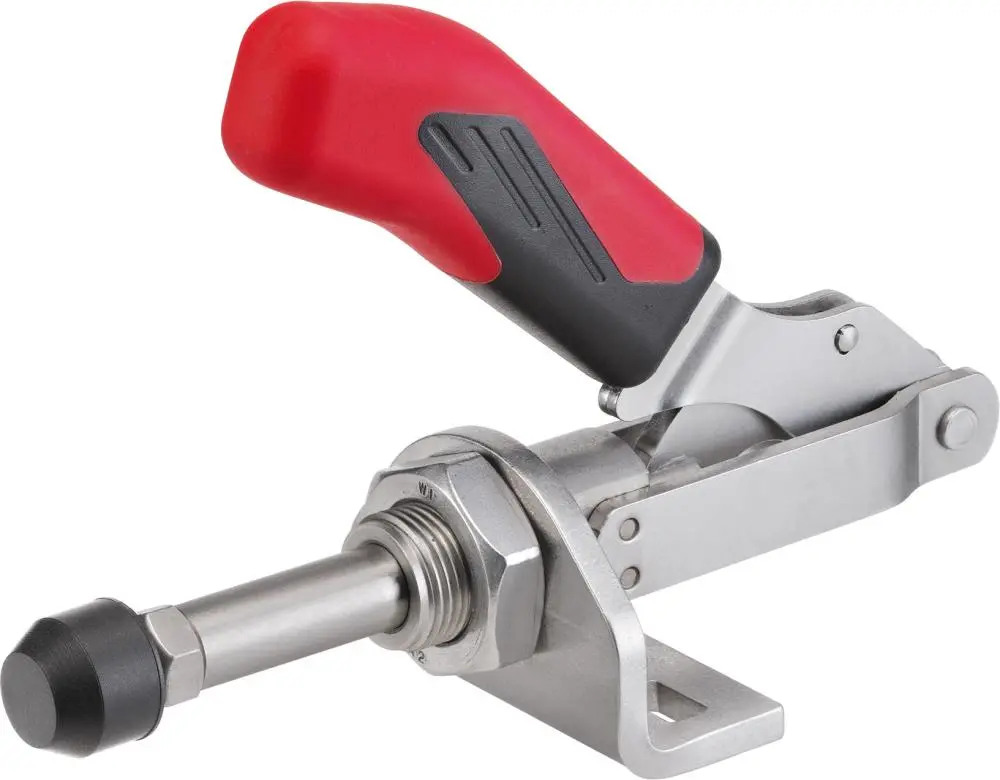

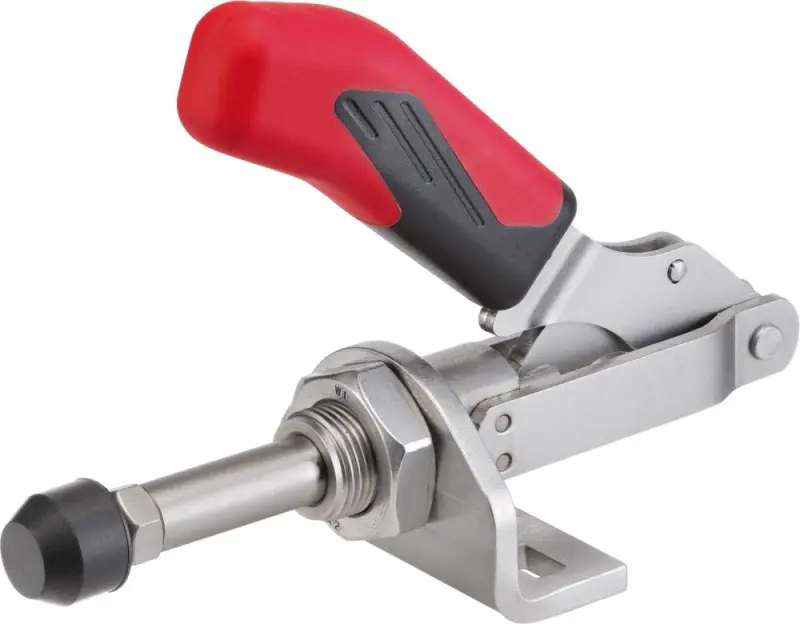

Rychloupínací komplet AMF s přítlačným pístem, rozměr 6841 s malou úhlovou patkou

• Provedení upínky:
  • Tlačný a tažný upínák s malou úhlovou patkou (táhla a ruční páky pracují stejnoměrně)
  • Dlouhé vedení táhla s upevňovacím závitem a maticí
  • Pozinkováno a pasivováno
  • Pákové dily a táhlo jsou vyrobeny ze zušlechtěné oceli
  • Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsouve velikostech O, 1 a 5
  • Místa uložení jsou namazána
  • Rukojeť z červeného plastu, odolného proti oleji
  • U velikostí O, 2 a 3: Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
  • Ruční páku lze otočit do libovolné úhlové polohy k základní ploše
• Použití:
  • Používejte jako upínák, který pracuje na principu tlaku a tahu
  • Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravkuzašroubovat pomocí závitu
• Rozsah dodávky:
  Kompletně se zušlechtěným pozinkovaným přítlačným šroubem
• Upozornění: Velikost O a 3 jsou k dostání i v provedení z oceli INOX
