• Průměr vrtáku [mm]: 50
• Řezání závitů max.: M42
• Vyložení min. / max. [mm]: 320 ÷ 1 400
• Vertikální posuv ramena [mm]: 565
• Přesouvání vrtací hlavy (horizontálně) [mm]: 1 080
• Zdvih pinoly [mm]: 300
• Upínání (provedení) vřetena: MK 5
• Otáčky vřetena [U.min^-1]: 38 ÷ 275 / 275 ÷ 2 000
• Rozsahy posuvů [mm.U^-1]: (6) 0,08 ÷ 0,83
• Vzdálenost vřeteno - krychlový stůl [mm]: 140 ÷ 710
• Vzdálenost vřeteno - základna [mm]: 640 ÷ 1 210
• Pracovní plocha základny [mm]: 1 400 x 900
• Krychlový stůl (d x š x v) [mm]: 750 x 500 x 500
• Výkon motoru [W]: 3 000
• Rozměry stroje (d x š x v) [mm]: 1 050 x 2 300 x 2 720
• Hmotnost [kg]: 3 200

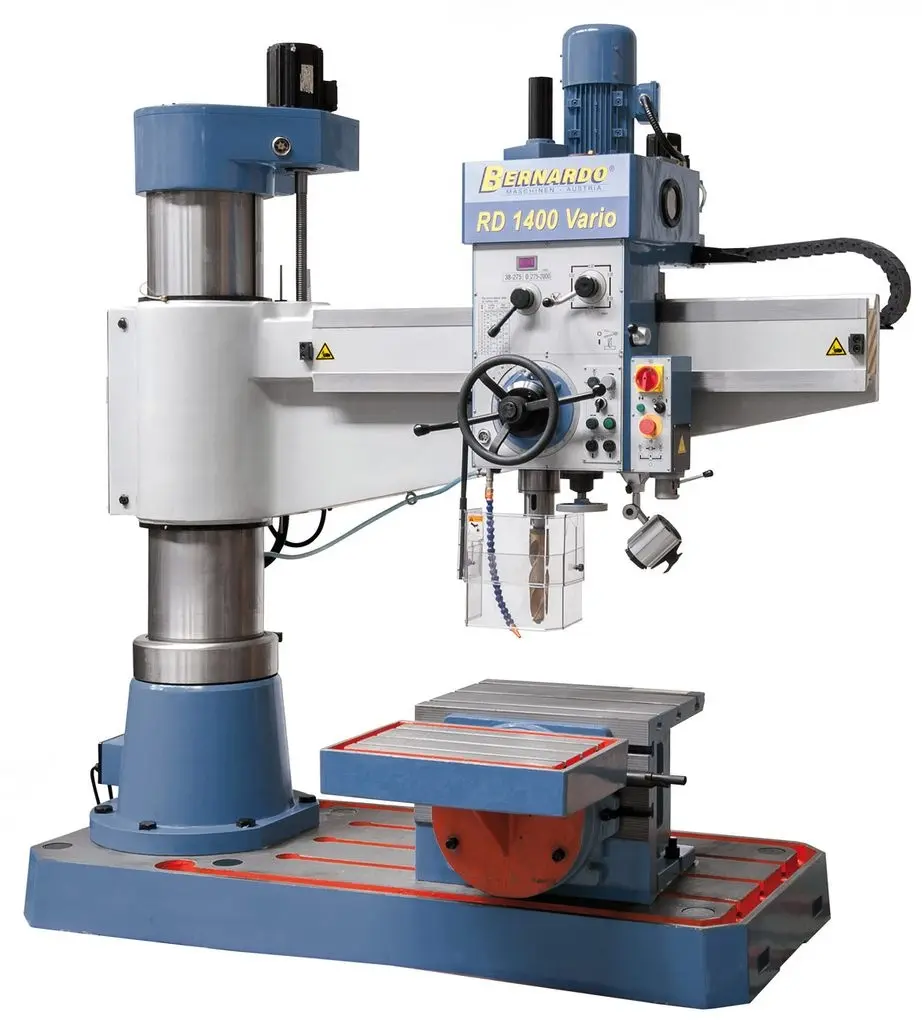

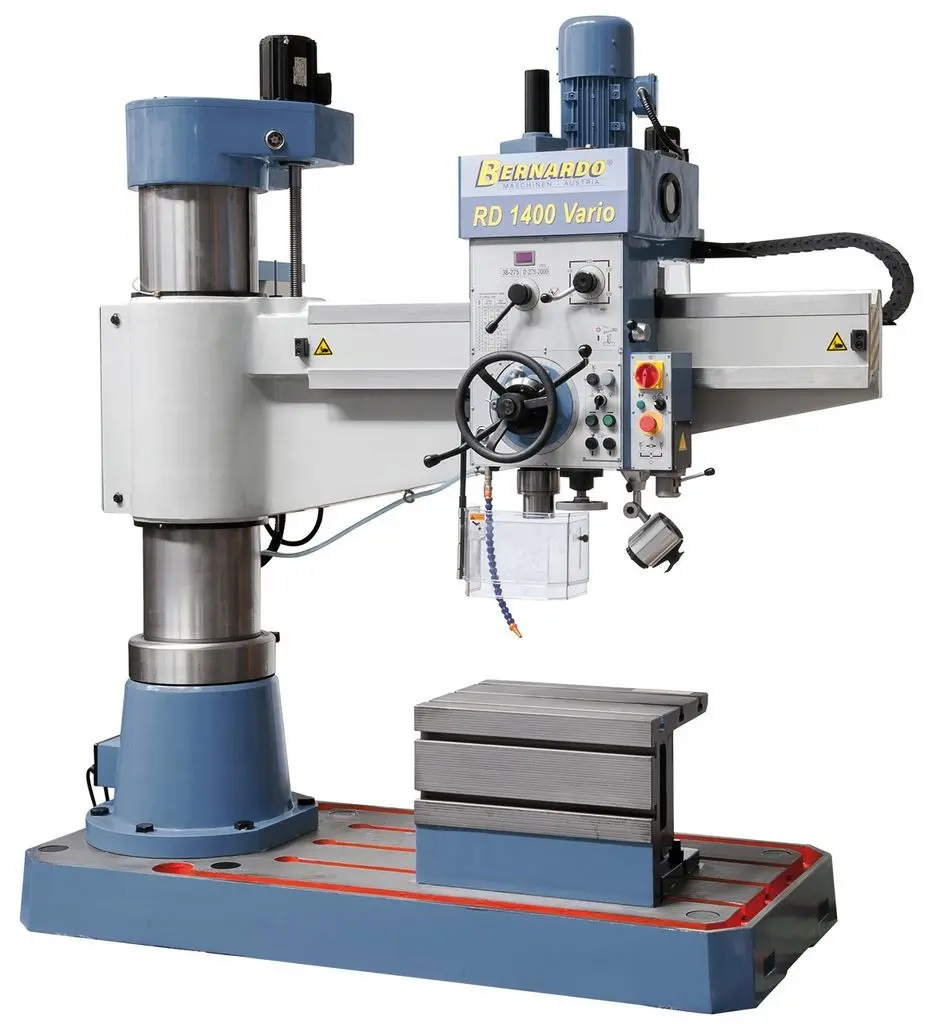

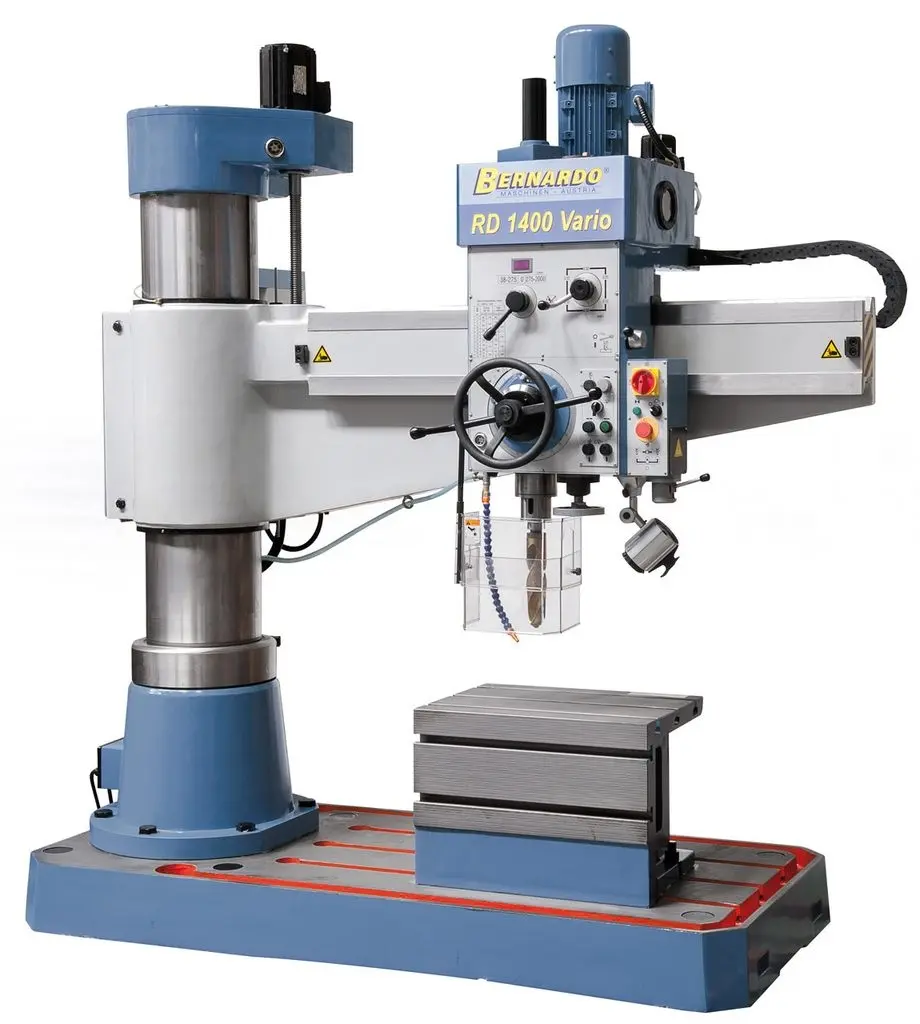

Radiální vrtačka Bernardo RD 1 400 Vario (1400 x 50)

Top modely z řady našich radiálních vrtaček série se vyznačují regulací otáček a pevnou konstrukcí, jednoduchým ovládáním.
Speciální uložení sloupu zajišťuje přesné polohování výložníku i při velkém vyložení.

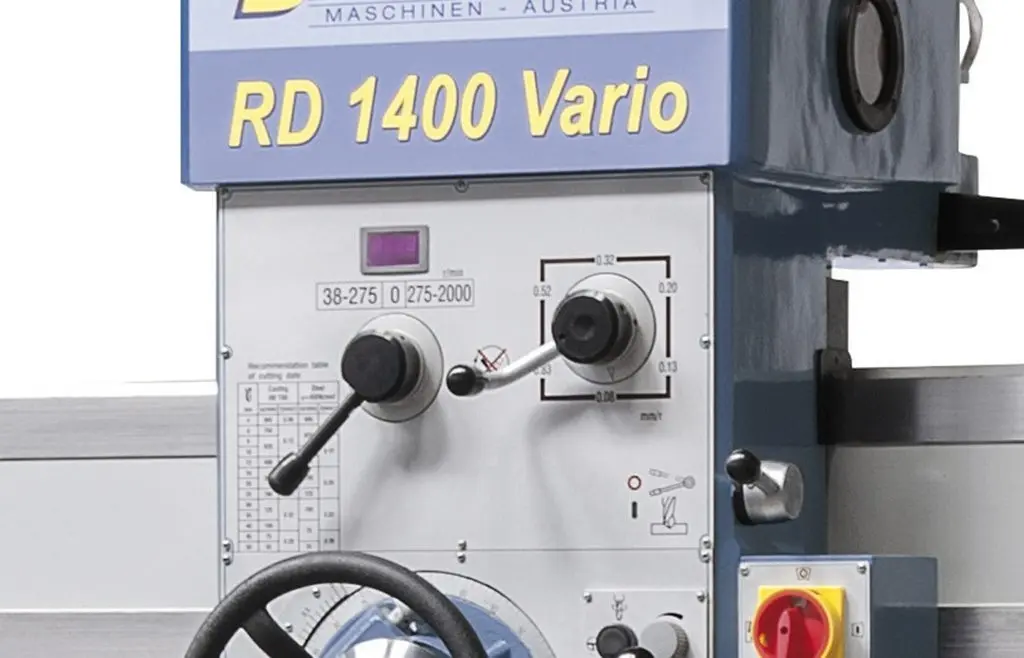

• Standardně je dodávána regulace otáček, rychlost lze odečítat na digitálním displeji
• Vrtací vřeteno s vysokou soustředností a automatickou brzdou
• Rameno, vrtací hlava a sloup s nezávislým hydraulickým zajištěním
• Rozměrná základová deska, ideální pro obrábění velkých obrobků
• Silnostěnný, leštěný sloup pro lehký posuv konzoly
• Snadné motorické nastavení výšky výložníku, poloha vřetene zůstává nezměněna. Ideální pro opakující se operace

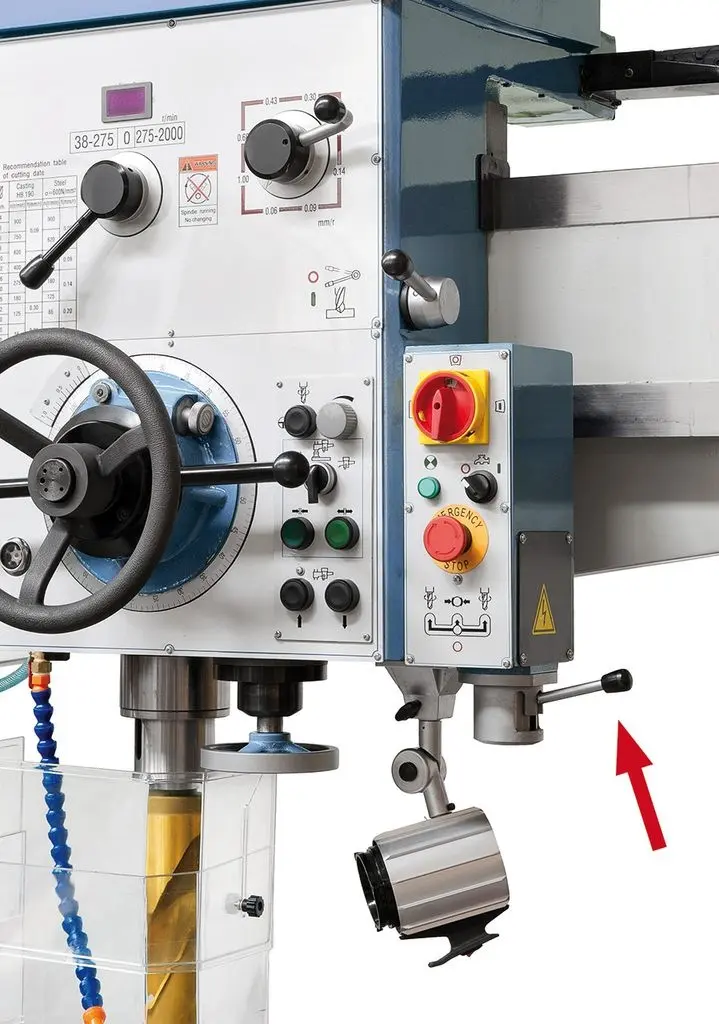

• Vrtací hlavu lze hydraulicky zajistit, příp. uvolnit společně se sloupem nebo samostatně pomocí tlačítek
• Kalené a broušené vodící plochy na výložníku
• Vyvažování vysunuté pinoly pomocí protizávaží

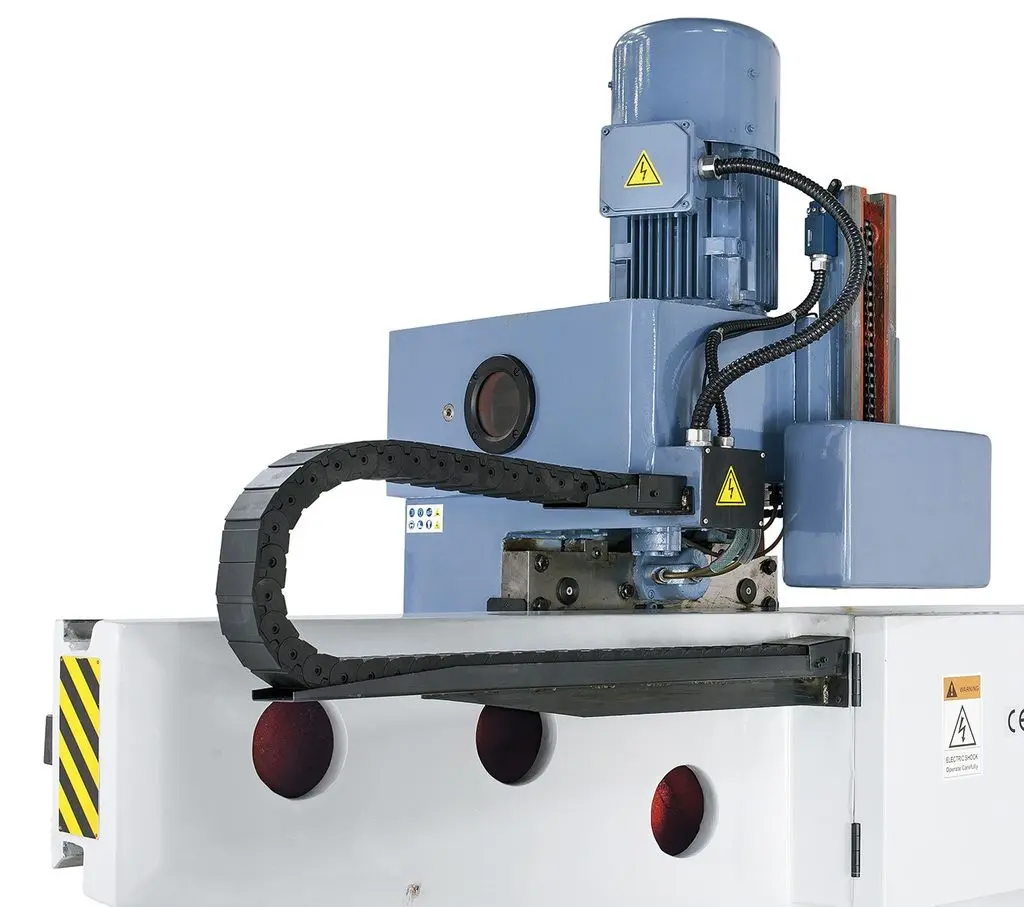

• Kabeláž v energetickém řetězu na zadní straně vrtací hlavy

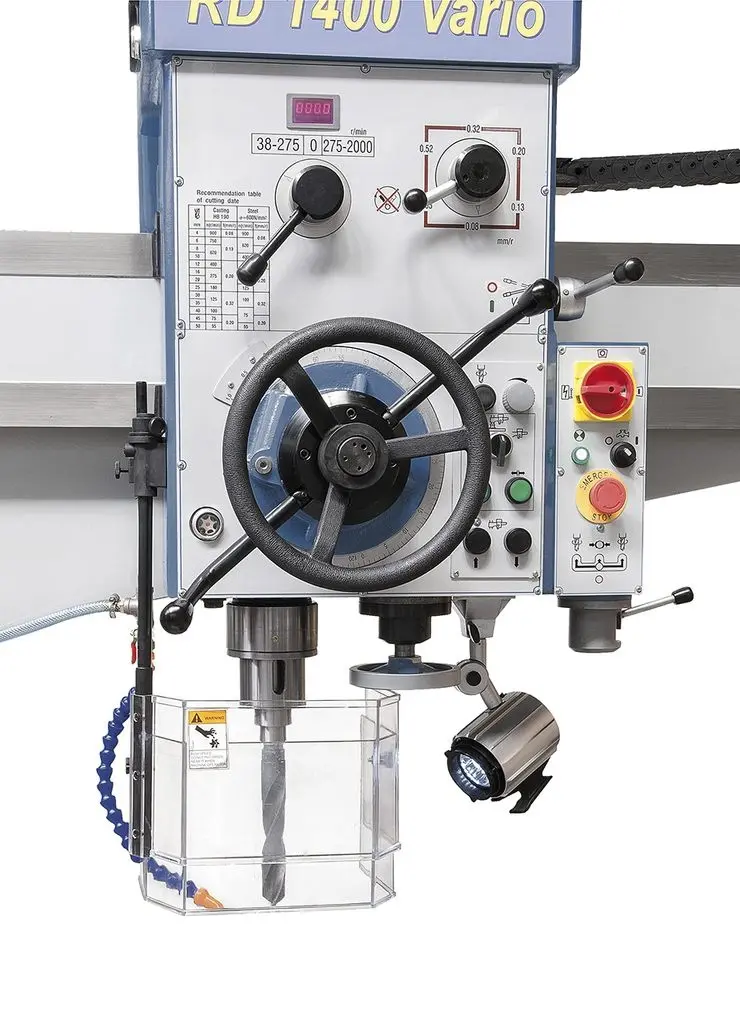

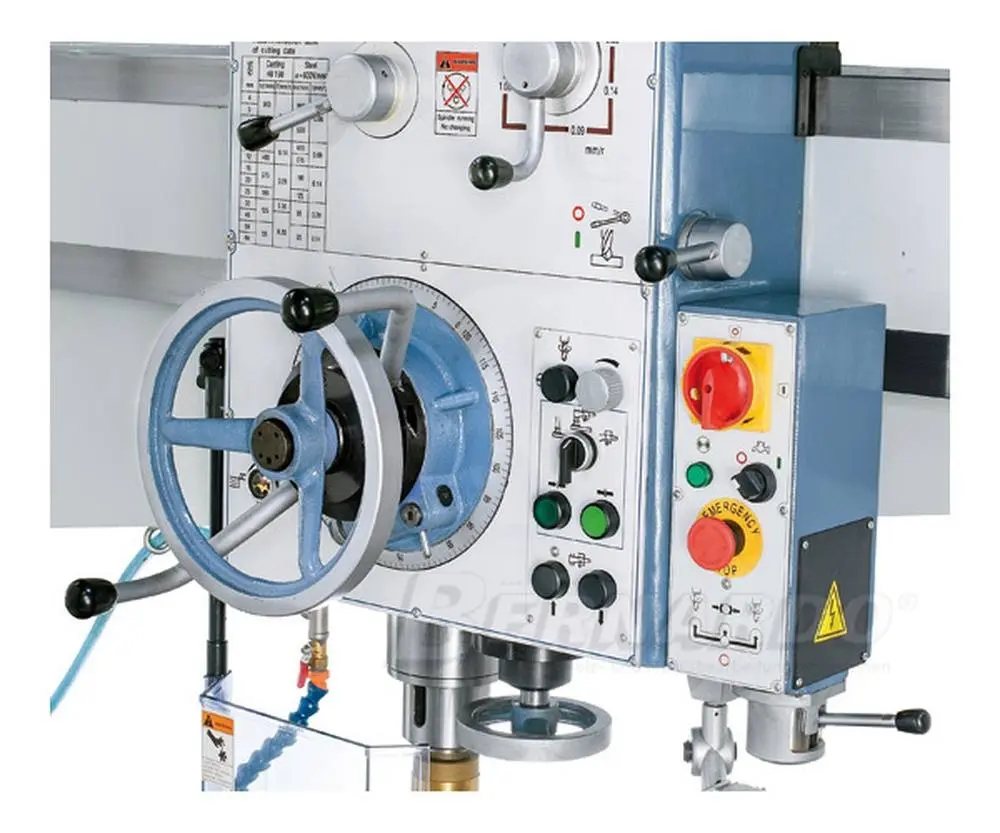

• Posuv pinoly a její aretace se provádí prostřednictvím ručně ovládaného kola místěného na přední straně vřeteníku.
• Ideální strojní vrtačka pro vrtání, zahlubování, vystružování a řezání závitů
• Pomocí sériově dodávaného motorického zdvihu je možné rychle a snadno nastavit stroj na požadovanou výšku.

Součásti dodávky radiální vrtačky Bernardo

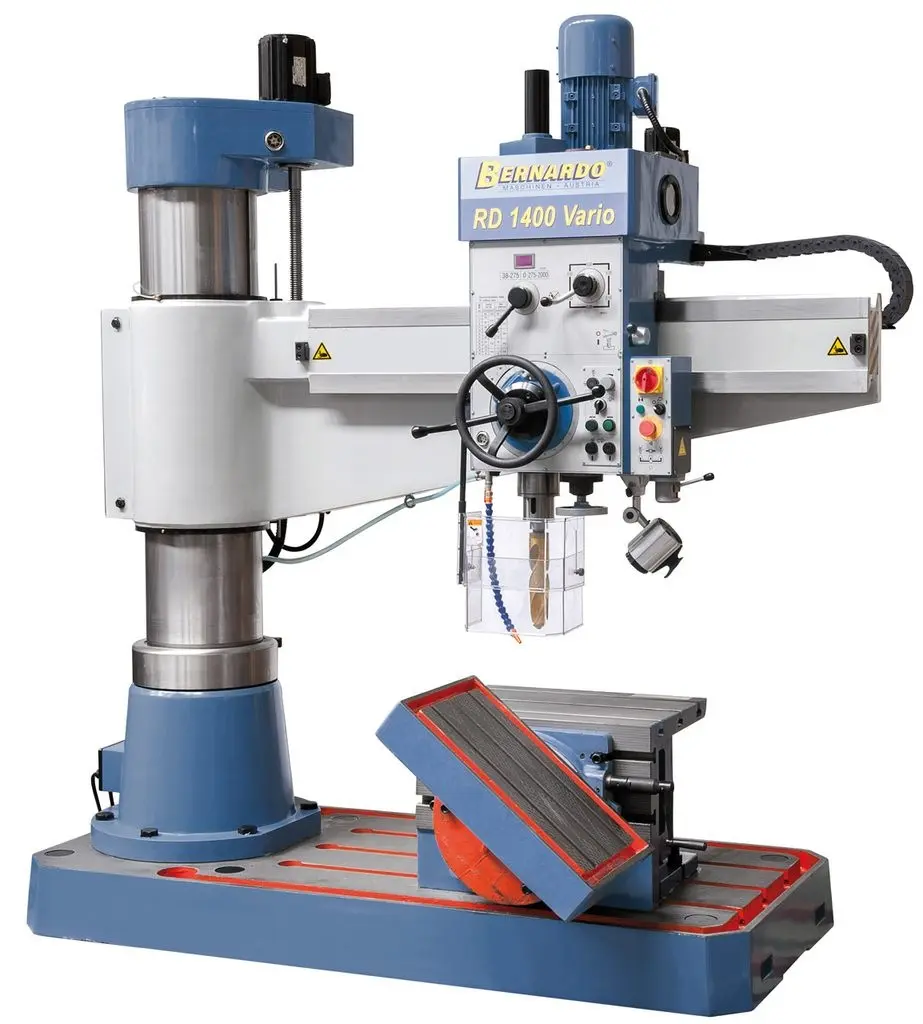

• Krychlový stůl/kostka
• Upínací trn MK 5 / B 16
• Redukce MK5/MK4, MK4/MK3, MK3/MK2
• Pracovní LED osvětlení
• Prvotní olejová náplň Shell Tellus 46
• Chladicí systém
• Frekvenční měnič otáček
• Digitální zobrazení otáček
• Motor zdvihu
• Hydraulický motor
• Výškově nastavitelný ochranný kryt
• Obslužné a servisní nářadí
