• Jmenovitá adhezní síla [N.cm^-2]: 100
• Doporučený minimální rozměr obrobku [mm]: 36 x 10 x 2 | 50 x 15 x 2
• Řídící jednotka: BUR 10
• Rozměry [mm]: 400 x 1 200 x 106
• Hmotnost [kg]: 295

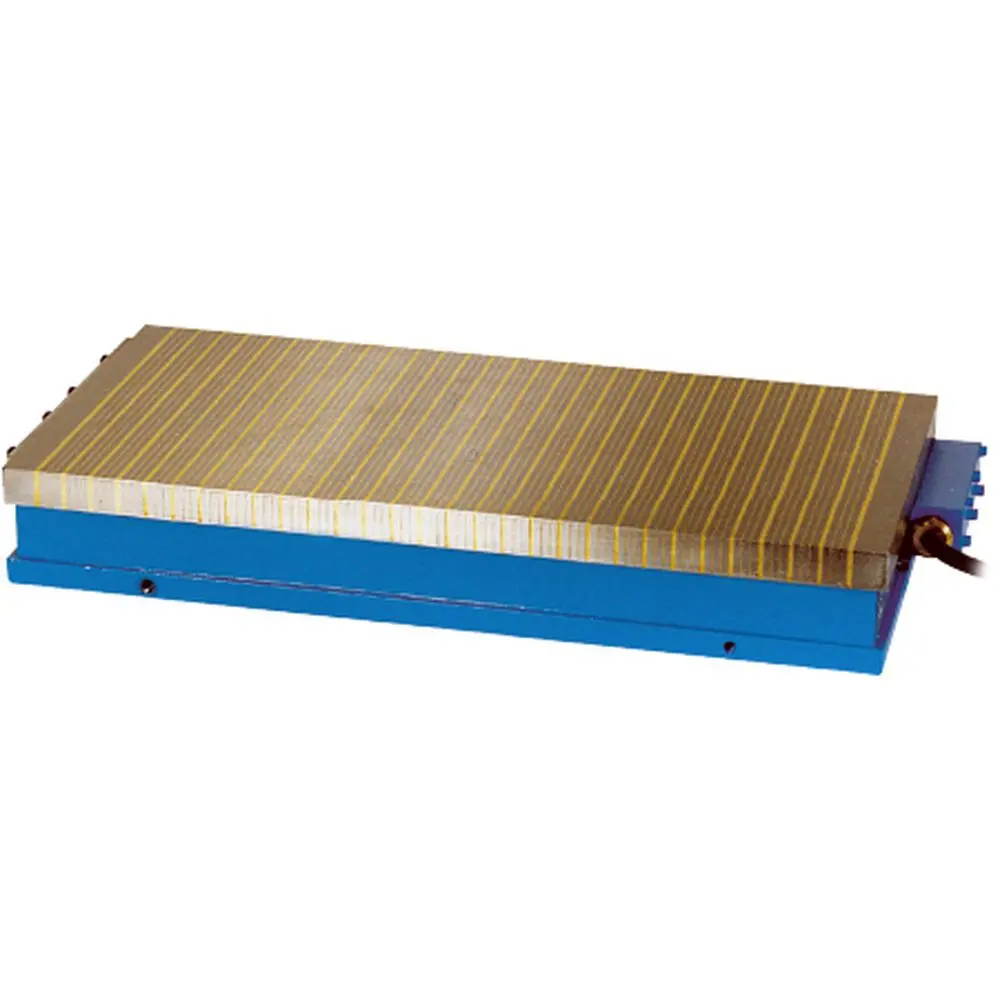

Elektro-permanentní magnetický upínač Walmag Uniperm 400 x 1200

Tyto upínače v sobě spojují vysokou kvalitu a příznivou cenu.
Upínače Uniperm se obzvláště hodí k přesnému broušení jak malých a tenkých, tak velkých a hrubých obrobků.

• VYSOCE PŘESNÉ BROUŠENÍ - Robustní konstrukce s výjimečnou upínací silou umožňují upínání bez deformací obrobku
• EXTRÉMNÍ STABILITA - Upínače Uniperm jsou navrženy tak, aby jako celek tvořily tuhou konstrukci. Pólová deska, rám a tělo elektromagnetu jsou pevně mechanicky i magneticky spojeny a tím je docílena vysoká stabilita a přesnost upínače
• VYSOKÁ UPÍNACÍ SÍLA - Elektropermanentní vícecívkový magnetický systém generuje až 130 N.cm^-2 upínací síly, což je o 60 pocent více než u klasického upínače s mikro pólováním
  Výjimečně vysoká upínací síla zajišťuje, že je obrobek pevně upnut i při plně využitém povrchu upínače. Upínací síla zůstane vysoká i po 100 000 zapnutí upínače
• Konstrukce

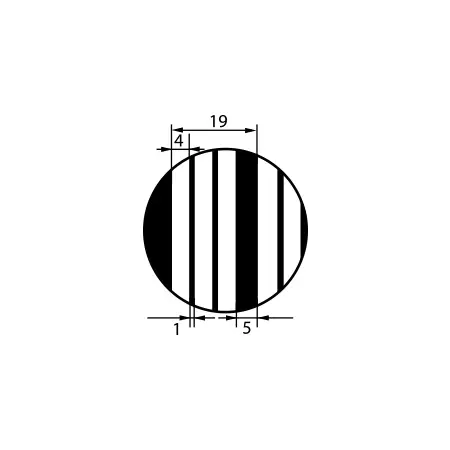

  • Pevná pólová deska Uniperm s jemným, příčným pólováním, pólovou roztečí 19 mm (4+1|4+1|4+5 mm [oceli+mosazi])
  • Jmenovitá upínací síla 100 N.cm^-2
  • Tuhá, pevná konstrukce
  • Vodotěsná konstrukce
• Aplikace
  • Vysoká přesnost broušení širokého rozsahu velikostí obrobků
  • Doporučený minimální rozměr obrobku: 36x10 mm a 50x15 mm
  • Minimální tloušťka obrobků: 2 mm
• Vhodné ovládání
  K dispozici jsou modely napájecích jednotek BUR5 až BUR20 v provedení:
  • IP00 - v kartě pro instalaci do rozvodné skříně stroje
  • IP54 - zabudované v samostatné elektrické skříni
  • Napájecí napětí: Standardně 400 V, ale i 230 V (Na zakázku)

Součásti dodávky magnetické upínací desky

• Dorazové lišty
• Sada upínek
• Napájecí elektrický kabel 3 m
