• Výkon motoru (vertikální vřeteno) [W]: 850 / 1 500
• Výkon motoru (horizontální vřeteno) [W]: 2 200
• Velikost stolu [mm]: 1 270 x 280
• Velikost T-drážek [mm]: 14
• Upnutí vřetena: ISO 40
• Počet otáček vřetena (vertikální) [U.min^-1]: (8) 115 ÷ 1 750

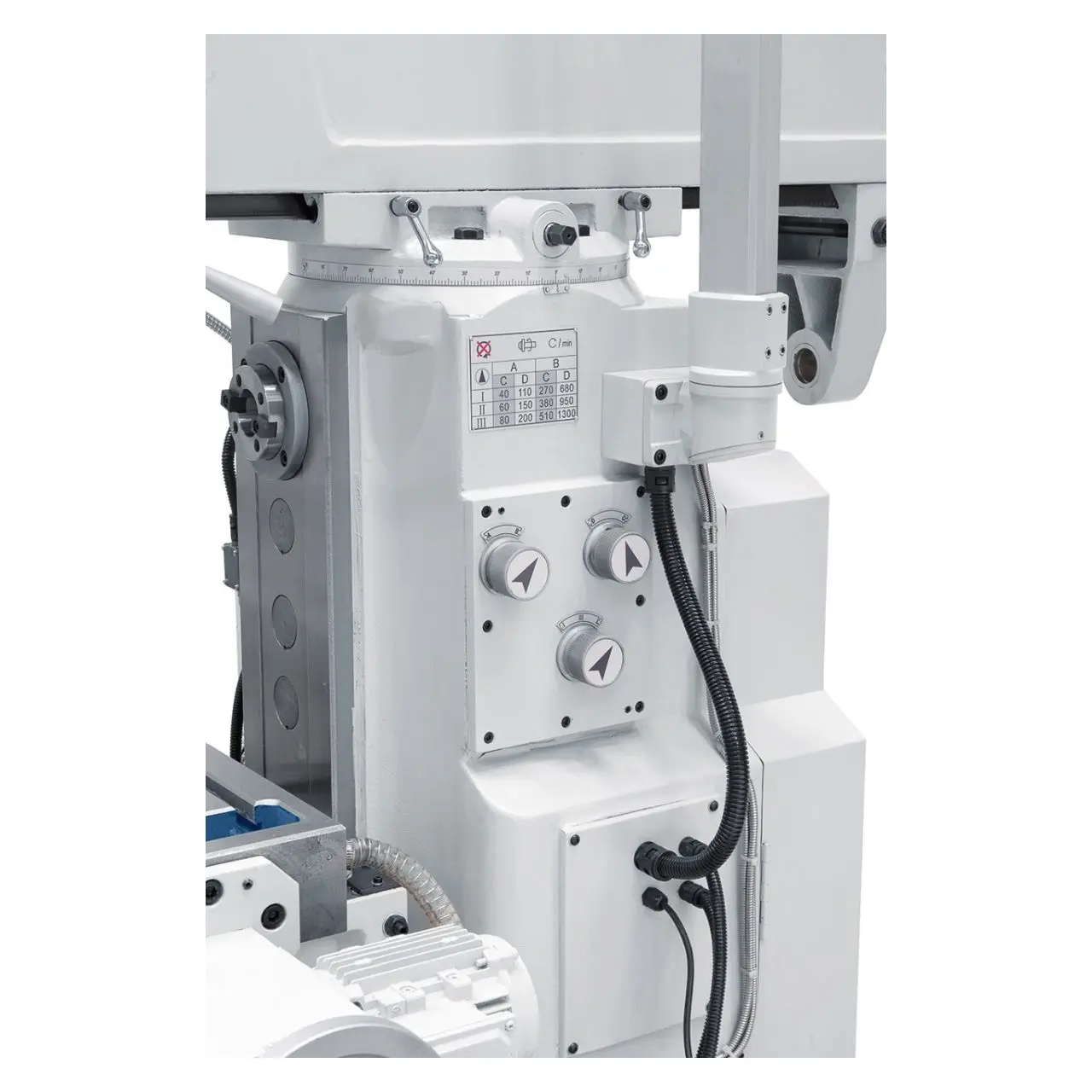

• Počet otáček vřetena (horizontální) [U.min^-1]: (12) 40 ÷ 1 300
• Zdvih pinoly [mm]: 125
• Dráha pojezdu podélně (x) [mm]: 750
• Dráha pojezdu podélně (x) [mm]: 750*
• Dráha pojezdu příčně (y) [mm]: 230
• Dráha pojezdu vertikálně (z) [mm]: 300
• Vzdálenost vřeteno / stůl [mm]: 35 ÷ 350
• Vyložení [mm]: 170 ÷ 750

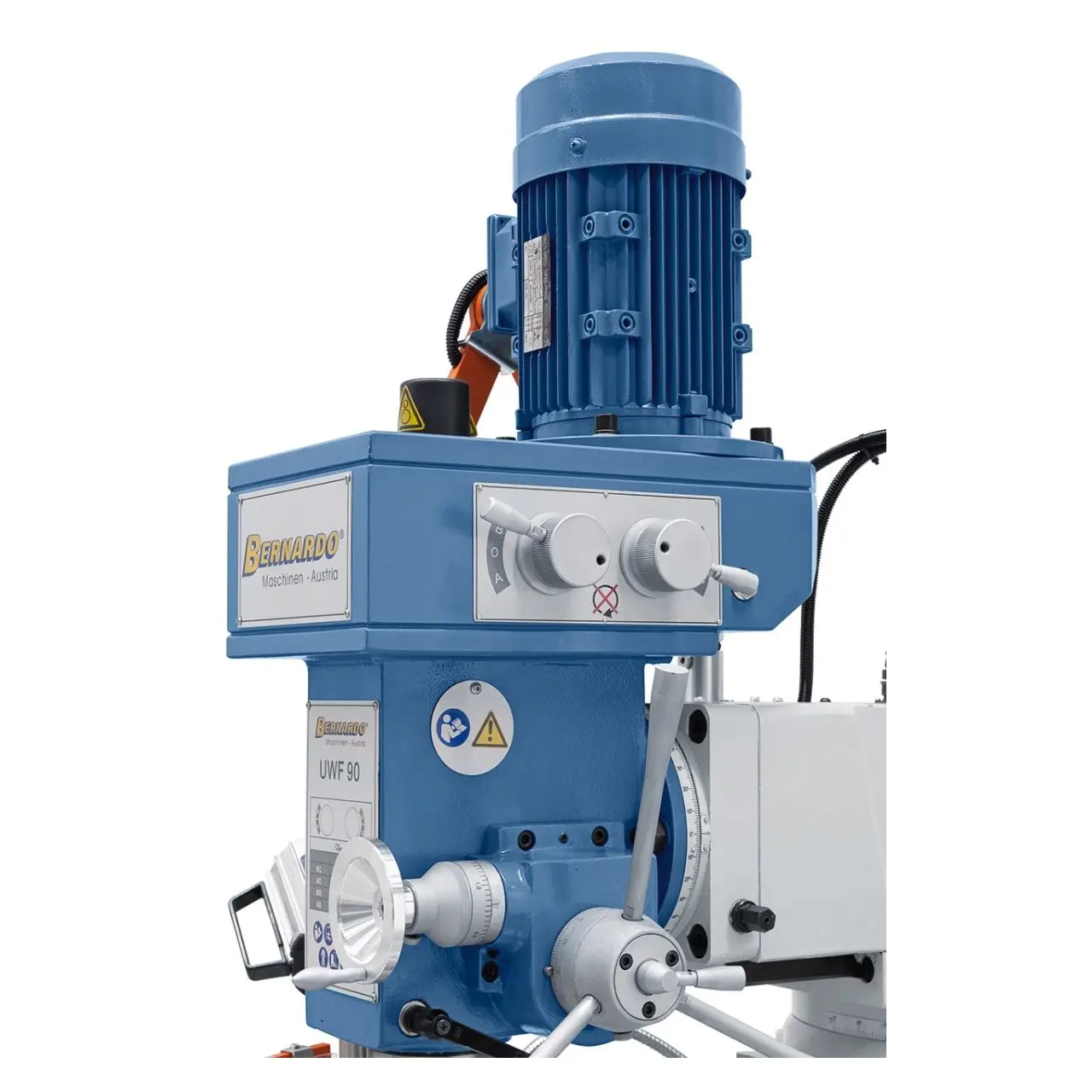

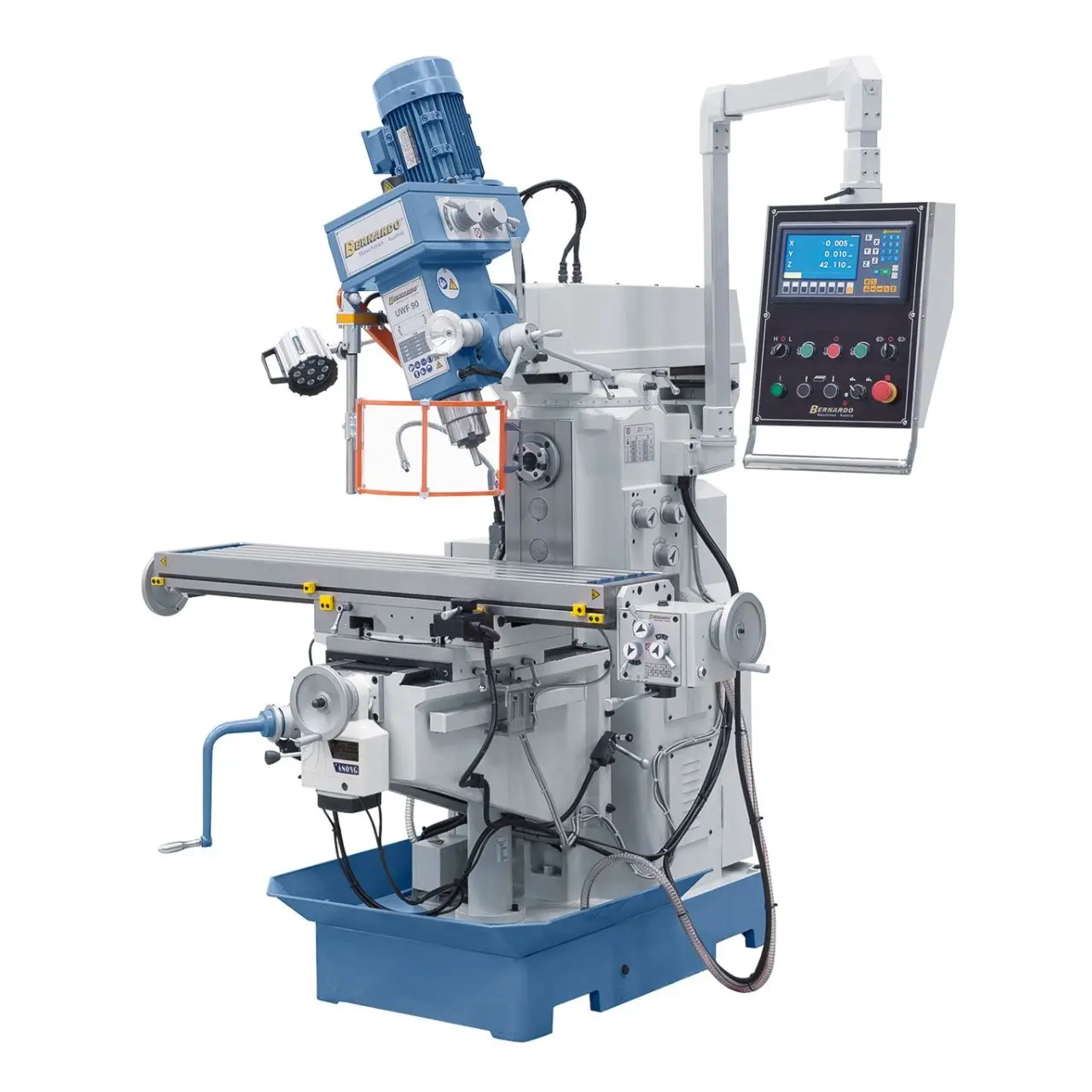

• Hlava vřetena natáčecí [°]: ±90
• Stůl - rozsah výkyvu [°]: ±45
• Rozsah posuvu podélně [mm.min^-1]: (8) 32 ÷ 700
• Rychloposuv (osa Z) [mm.min^-1]: 660
• Rozměry (š x h x v) [mm]: 1 750 x 1 500 x 2 200
• Hmotnost ca. [kg]: 1 300

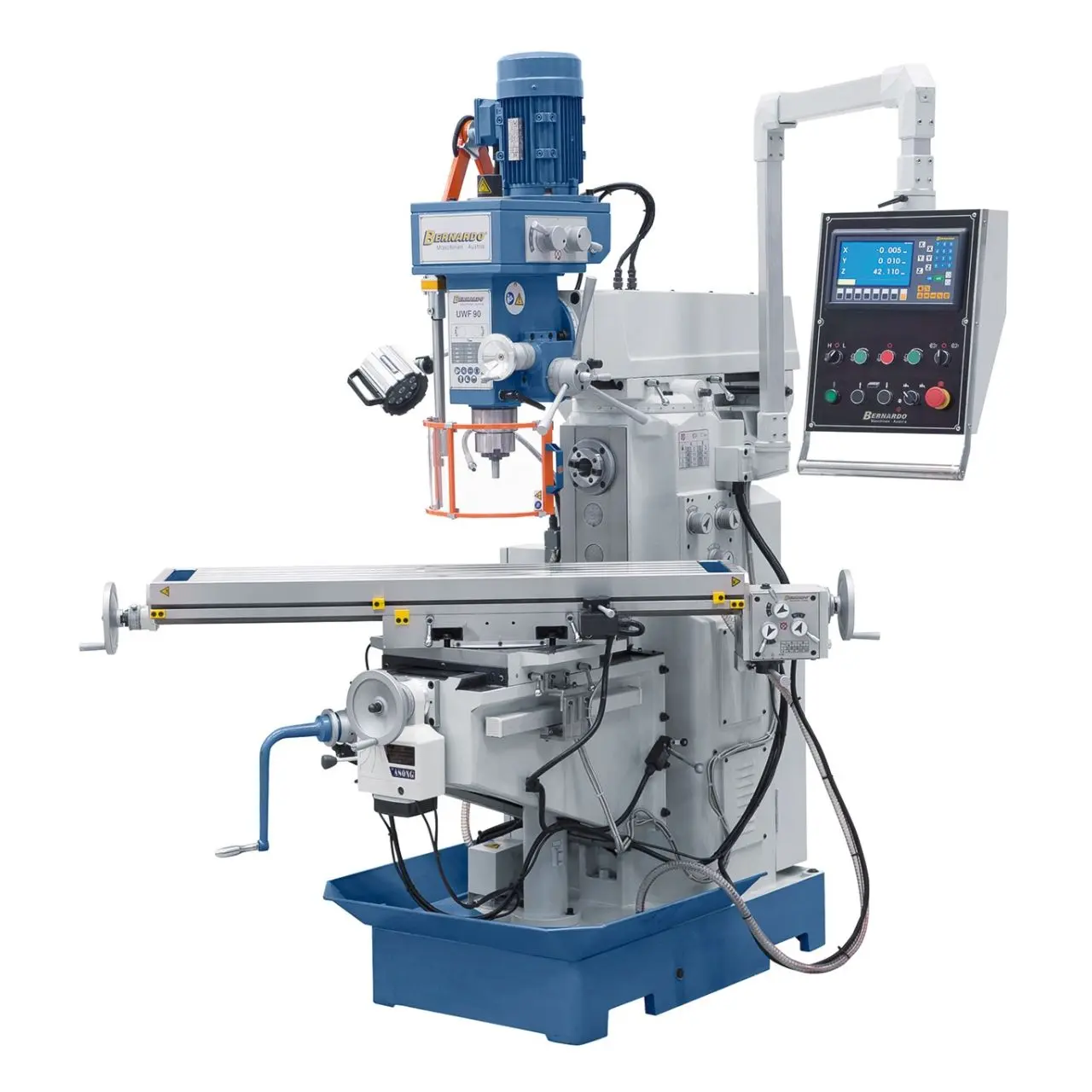

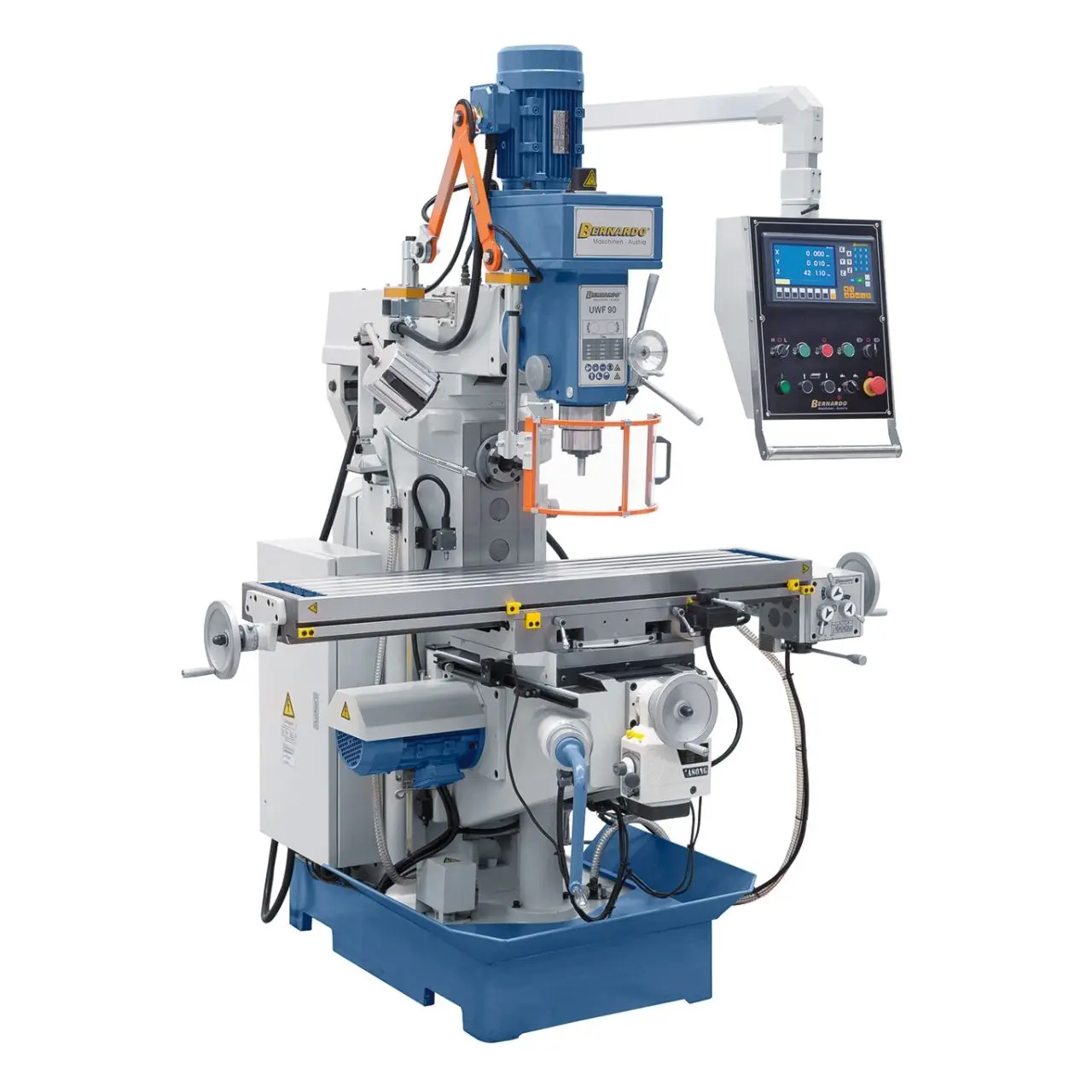

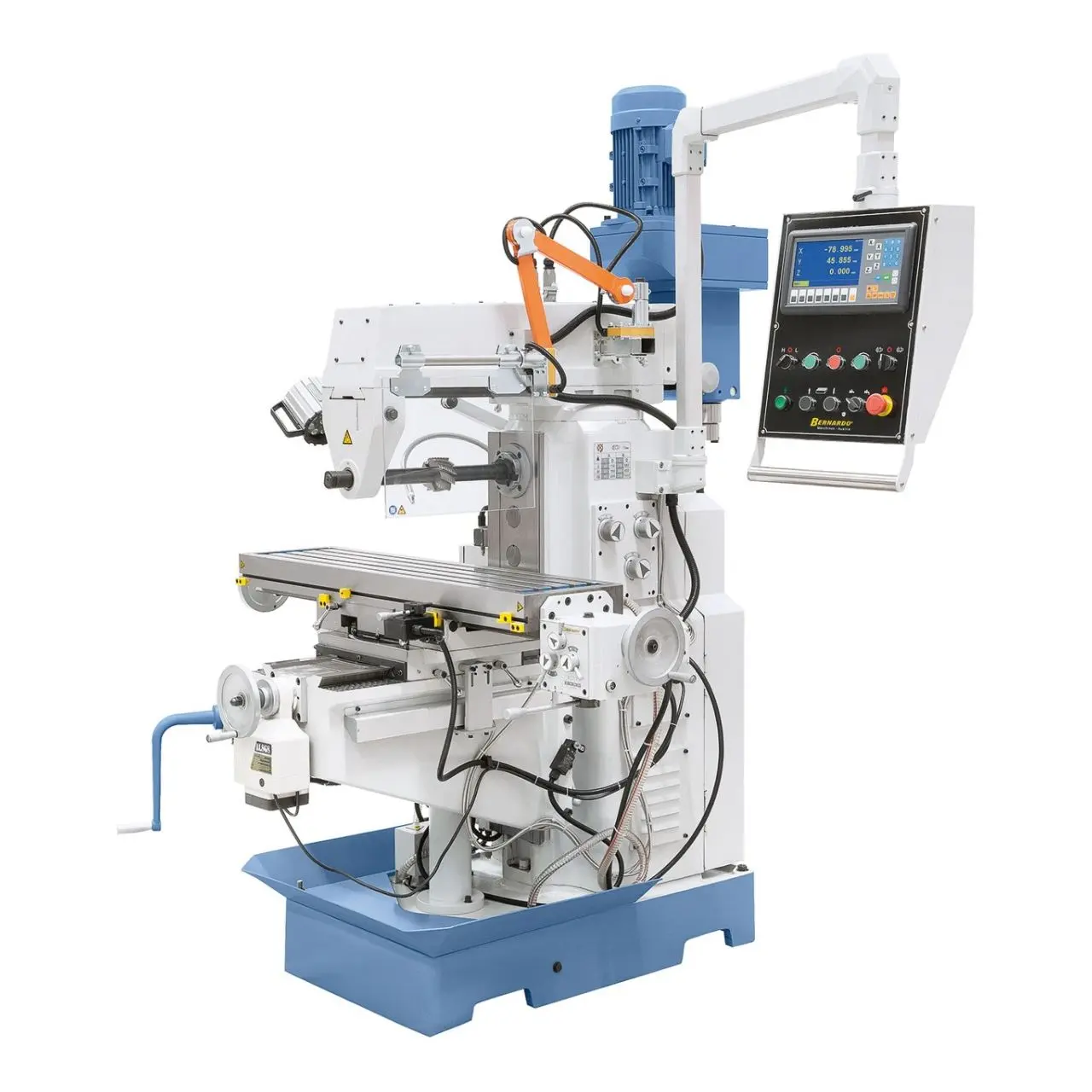

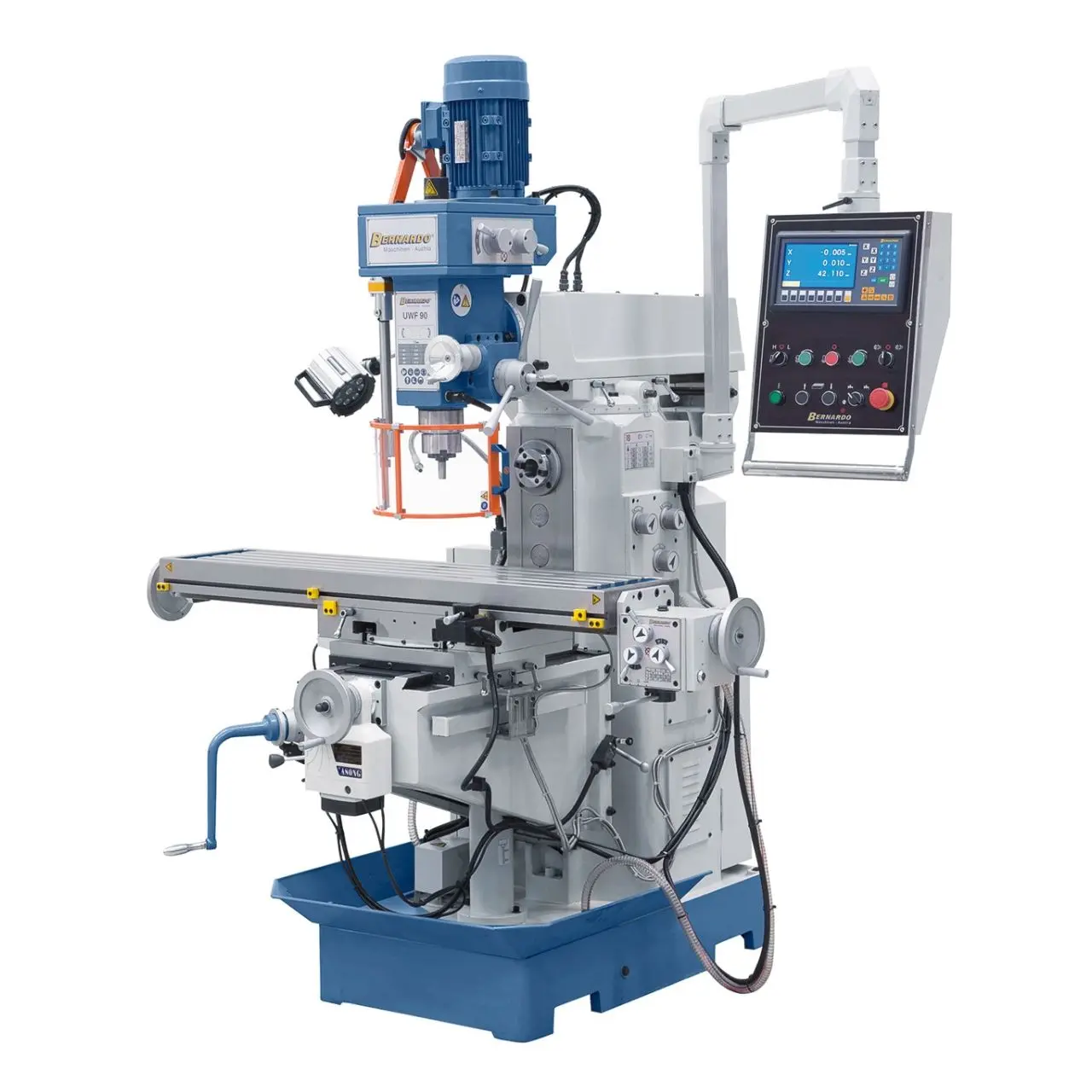

Univerzální frézka Bernardo UWF 90 s digitálním odměřováním

Univerzální frézky UWF, s novým digitálním odměřováním s LCD displejem pro všechny 3 osy, jsou vybaveny posuvy (včetně rychloposuvu) v osách X a Y, polohovacím motorem zdvihu stolu v ose Z.
Svou nabídkou možností ovládání posuvů doplněnou o využití rozsáhlého dodávaného příslušenství jsou velmi vhodným typem k využití v mechanických dílnách, opravárenských provozech a oblastech nástrojařské výroby.

• Optimální pro kusovou a malosériovou výrobu
• Vysoká přesnost běhu vřetene v přesných kuželíkových ložiscích
• Pravý a levý chod vřetene vhodný pro řezání závitů

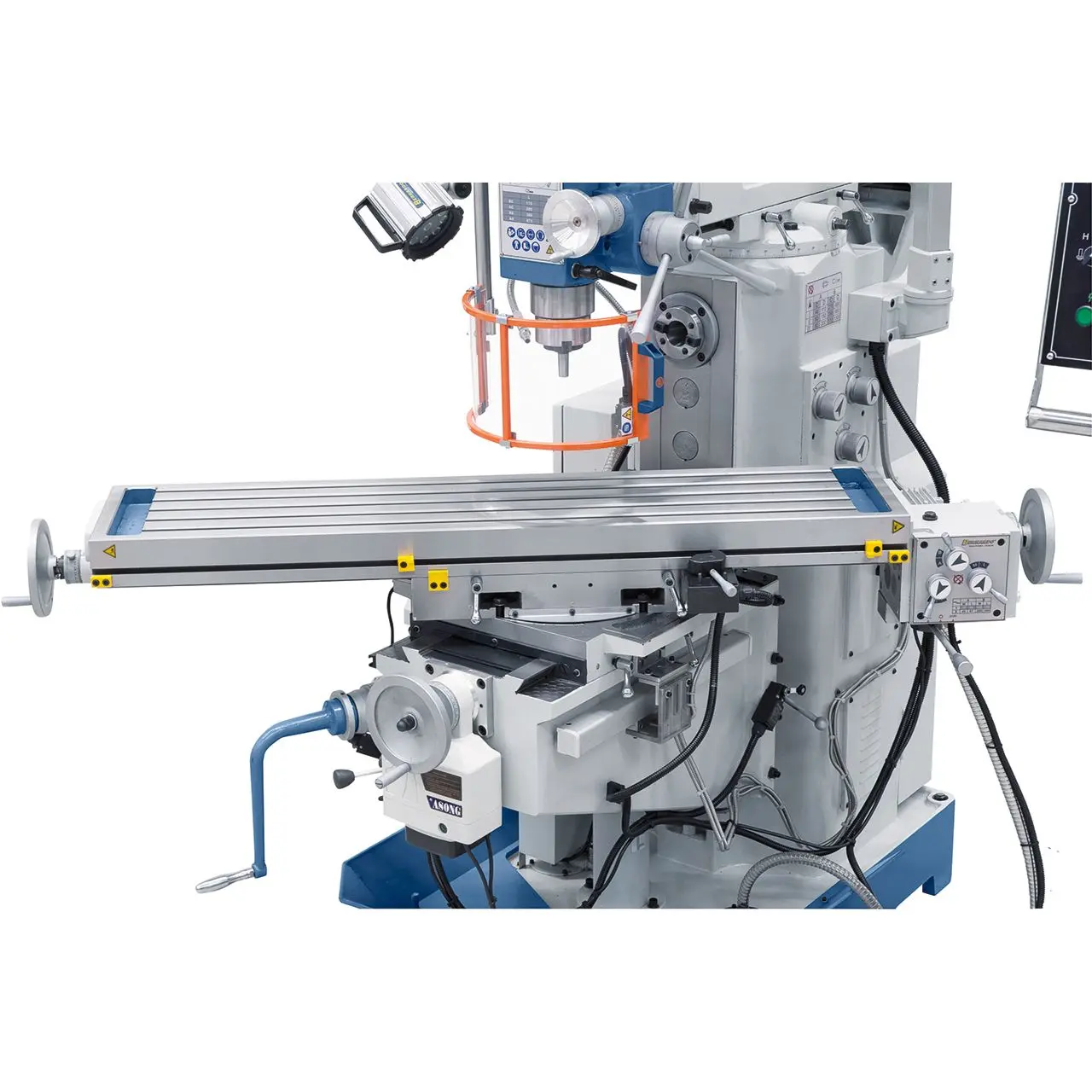

• Rozměrný křížový stůl s T-drážkami a opracovanou upínací plochou
• Polohovací motor pro osu Z

• Základna stroje v těžkém provedení z litiny pro práci bez vibrací
• Rybinové vedení na osách X, Y, Z s vymezením vůlí klínovými lištami
• Velký rozsah počtu otáček a velikosti posuvu

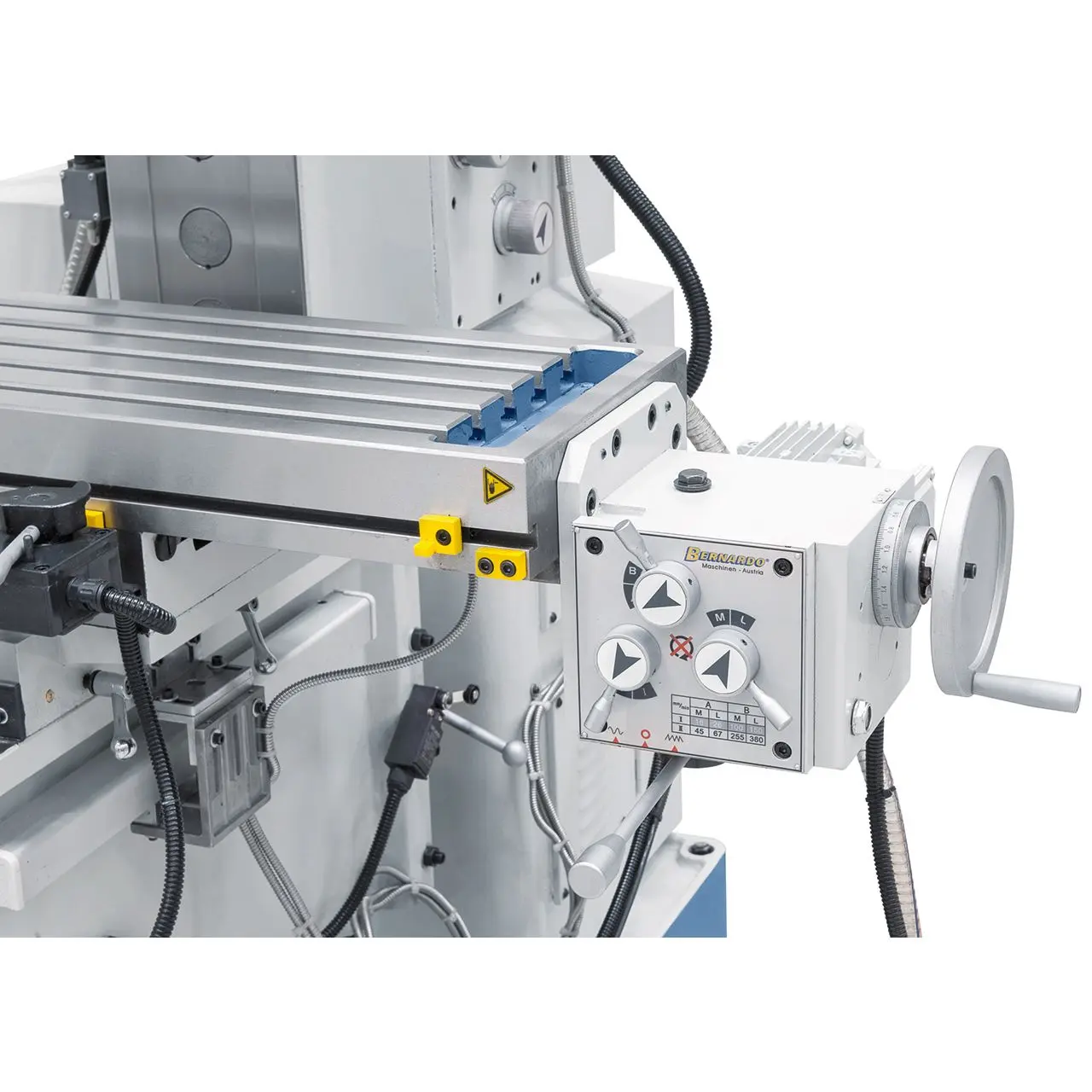

• Frézka je vybavena automatickým posuvem (včetně rychloposuvu) stolu v osách X / Y
• Digitální odměřování polohy pro všechny tři osy

Součásti dodávky univerzální frézky Bernardo

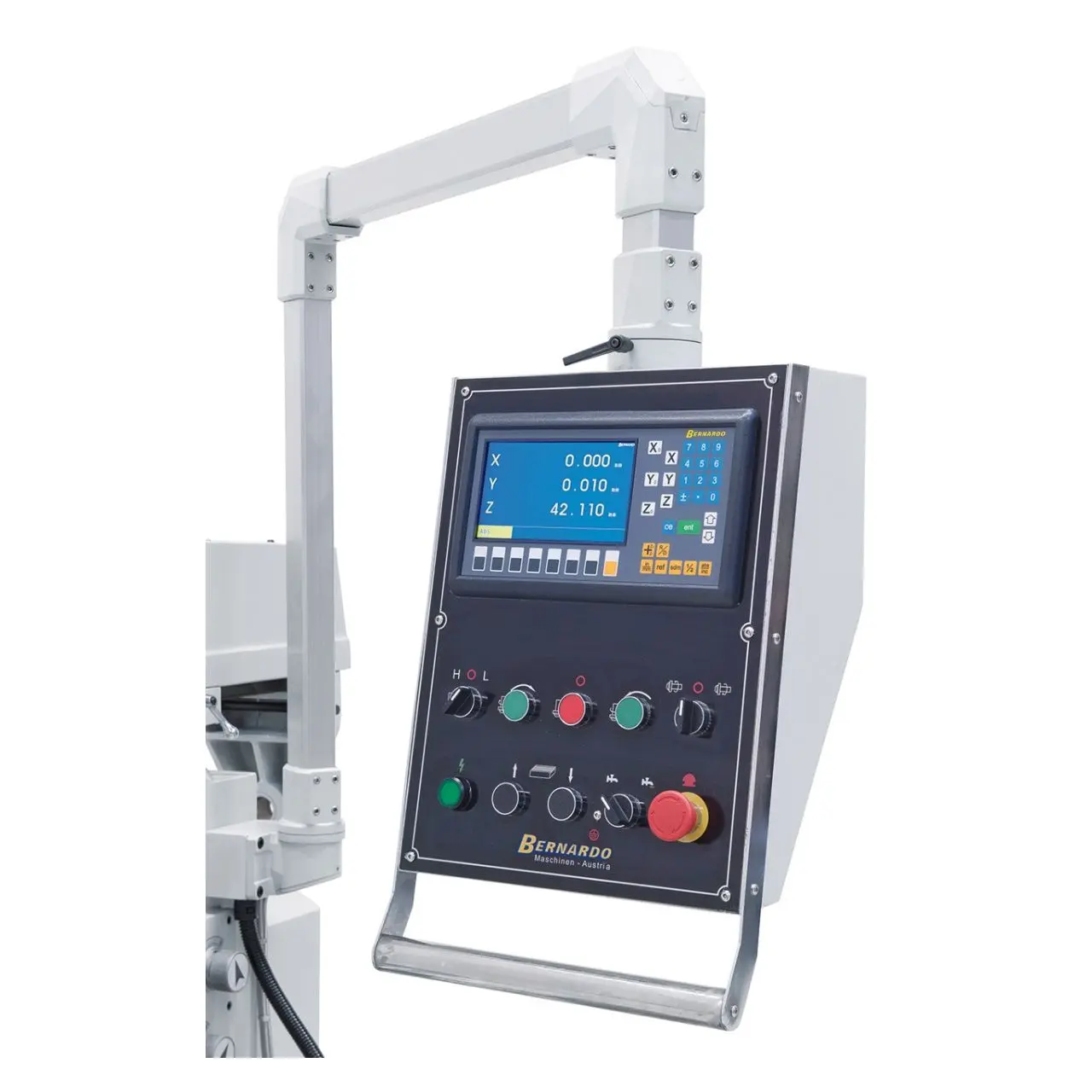

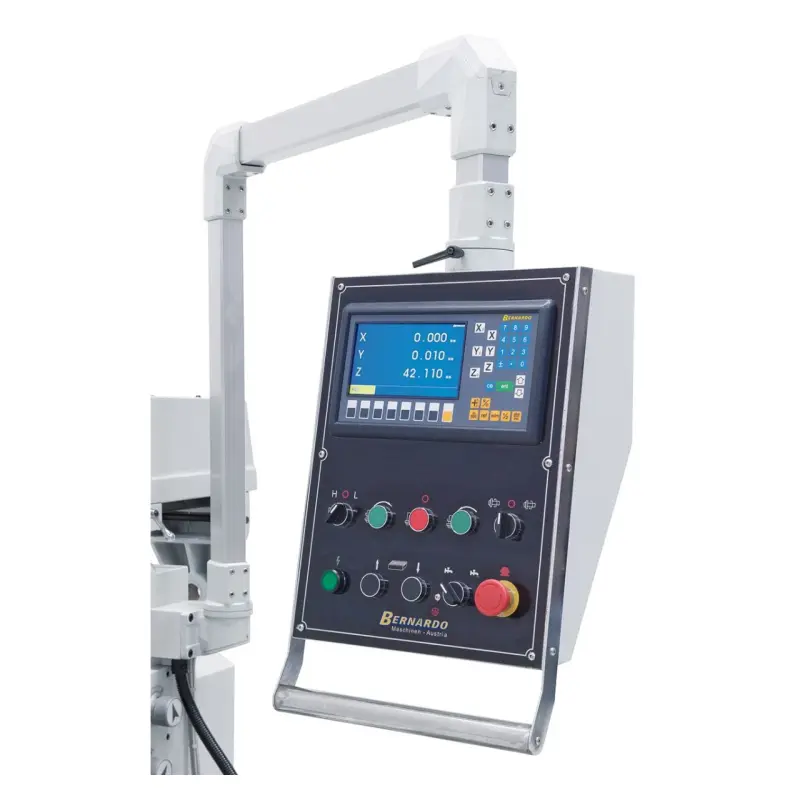

• Digitální odměřování a zobrazení polohy ES-12 H s LCD displejem v osách X / Y / Z
• Upínací šroub M 16 ve vřeteni
• Chladicí systém

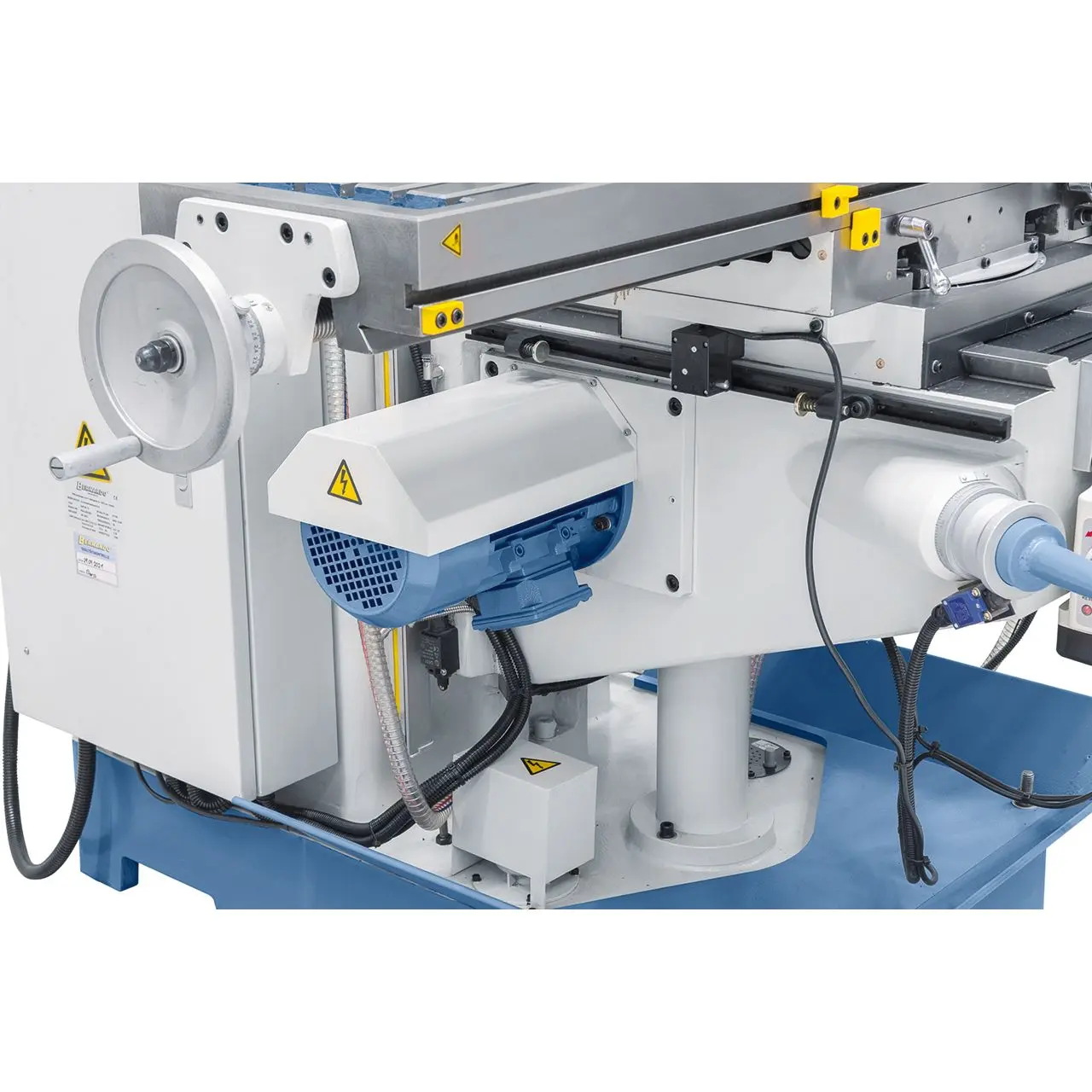

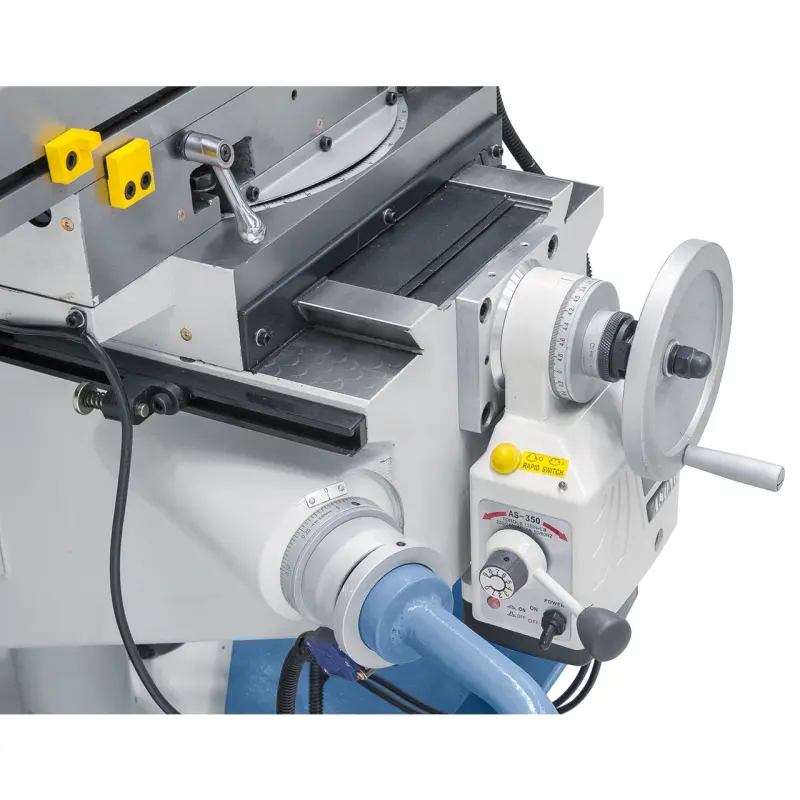

• Automatický posuv stolu v osách X / Y
• Polohovací motor pro osu Z
• Redukce ISO 40/MK 3
• Redukce MK 3/2
• Redukce ISO 40/B 18
• Dlouhý frézovací trn 27 mm
• Horizontální opěrné ložisko

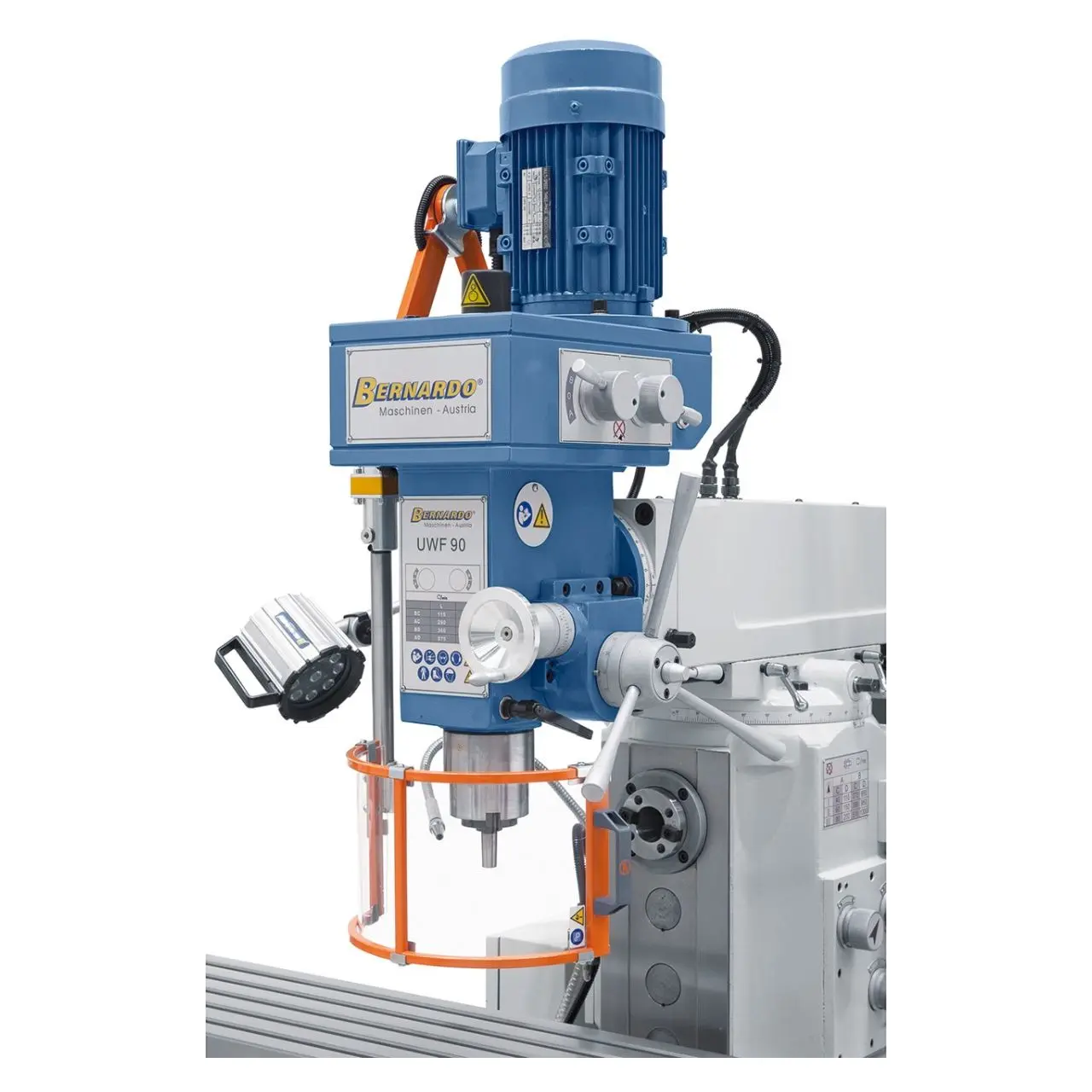

• Nastavitelný ochranný kryt

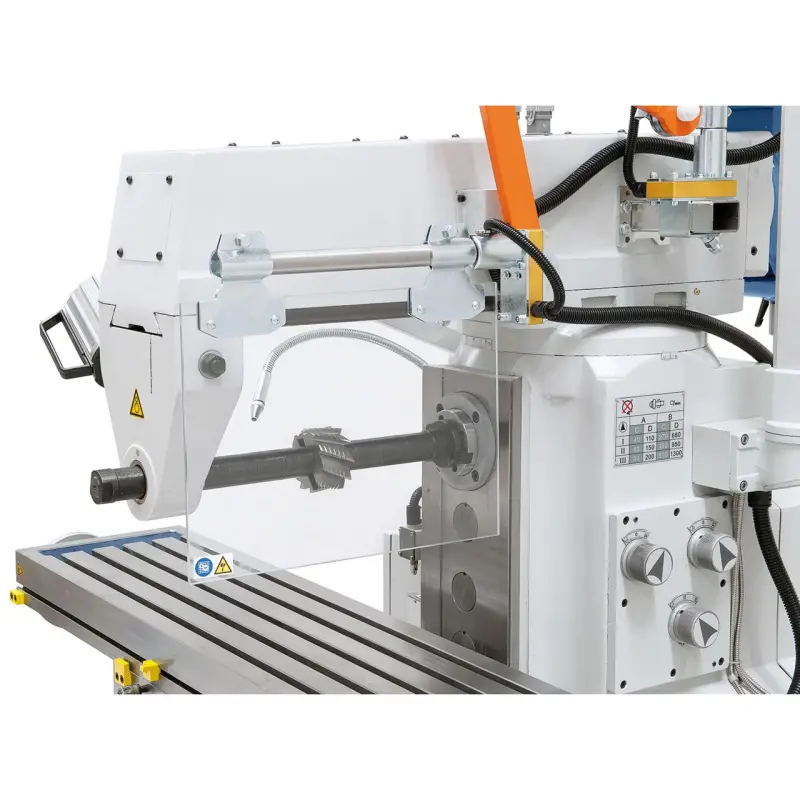

• Ochranný kryt pro horizontální frézování
• LED pracovní světlo
• Servisní a obslužné nářadí
