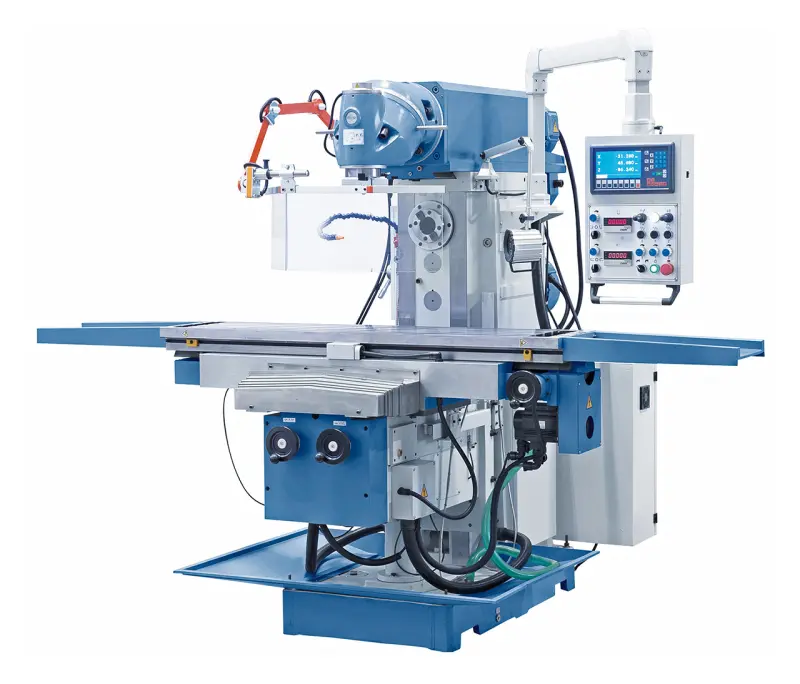

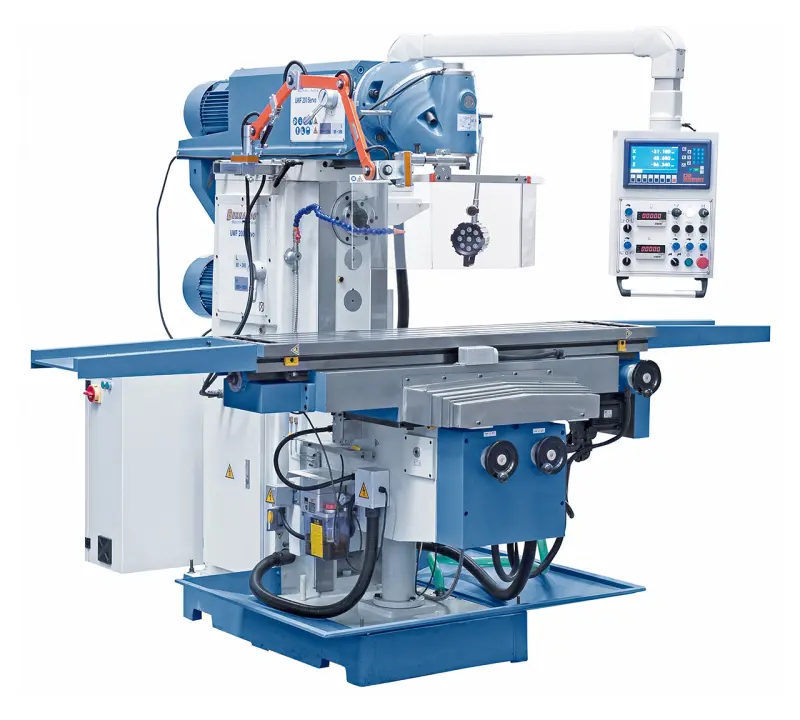

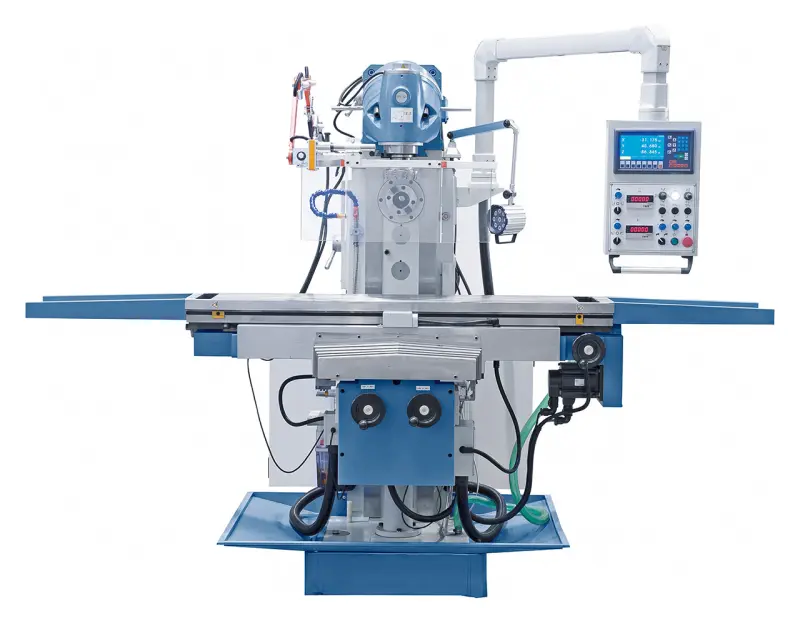

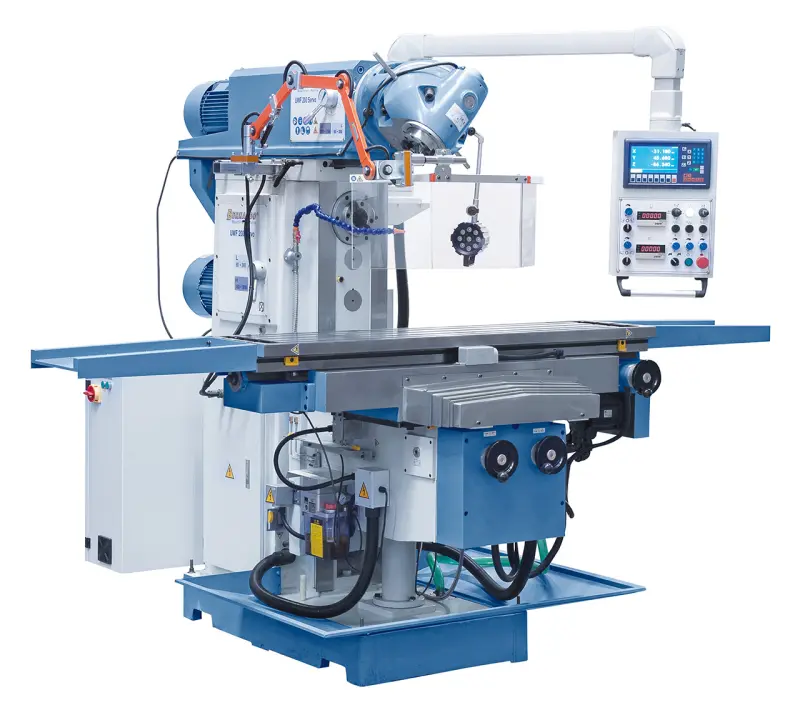

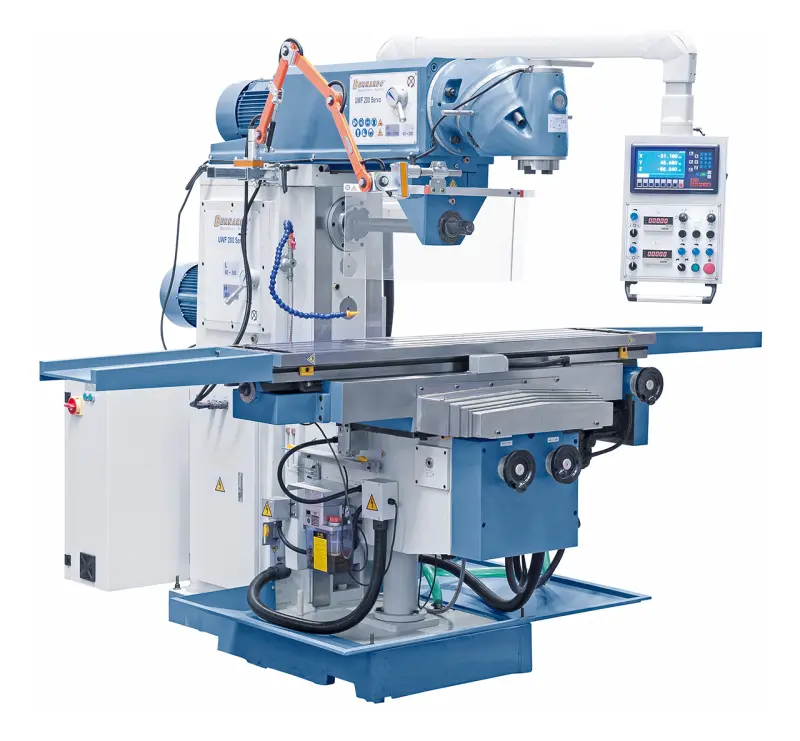

Univerzální frézka Bernardo se servomotory pro posuv a digitálním odměřováním všech 3os

• Univerzální frézka konstruována pro obrábění obrobků do hmotnosti 300 kg
• Díky stabilní a těžké konstrukci z šedé litiny a vysoké tuhosti konstrukčních skupin stroje tento model splňuje ty nejlepší předpoklady pro přesnou práci
• Hlavní znaky tohoto stroje jsou servopohon s elektronickými ručními kolečky ve všech osách a plynulá regulace počtu otáček
• Plynule regulovaný posuv a rychloposuv pro všechny osy poháněné servomotory
• Přesný chod v kuličkových šroubech ve všech třech osách

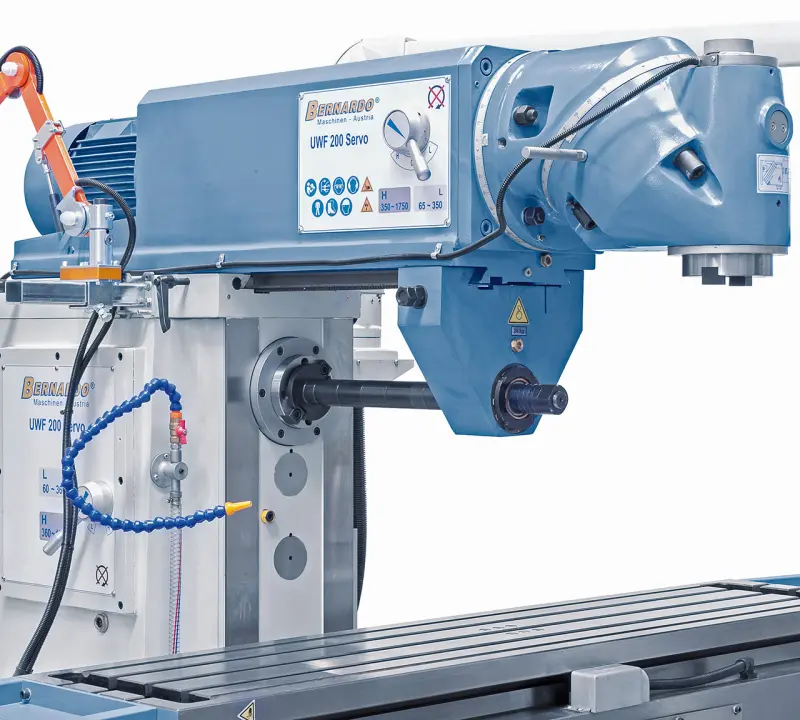

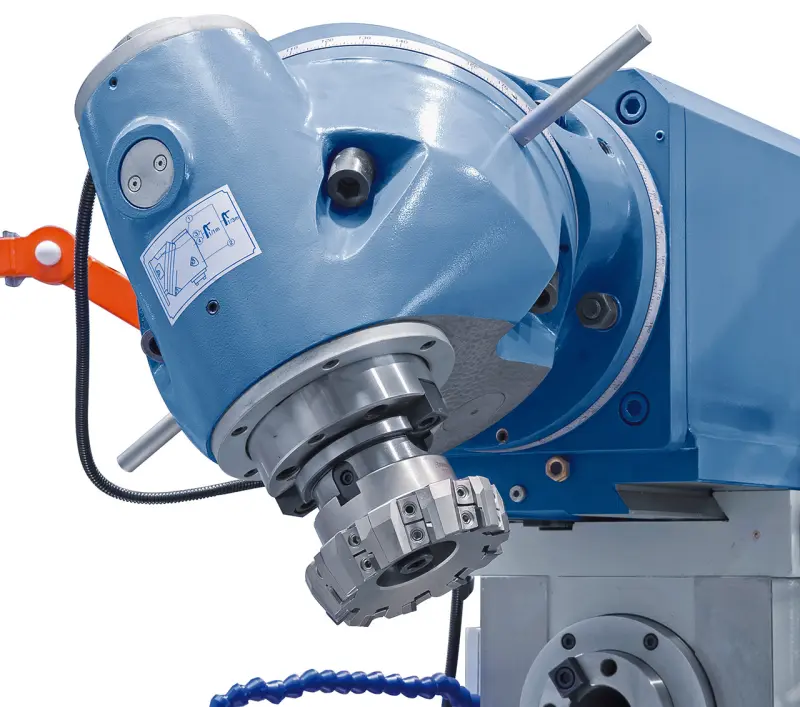

• Variabilní nastavení rychlosti horizontálního a vertikálního vřetene s optimálním točivým momentem
• Kalená a přesně broušená vedení zajišťují vysokou přesnost práce
• Sériově dodávaný se 3 elektronickými manuálními kolečky pro manuální pojezd ve všech osách

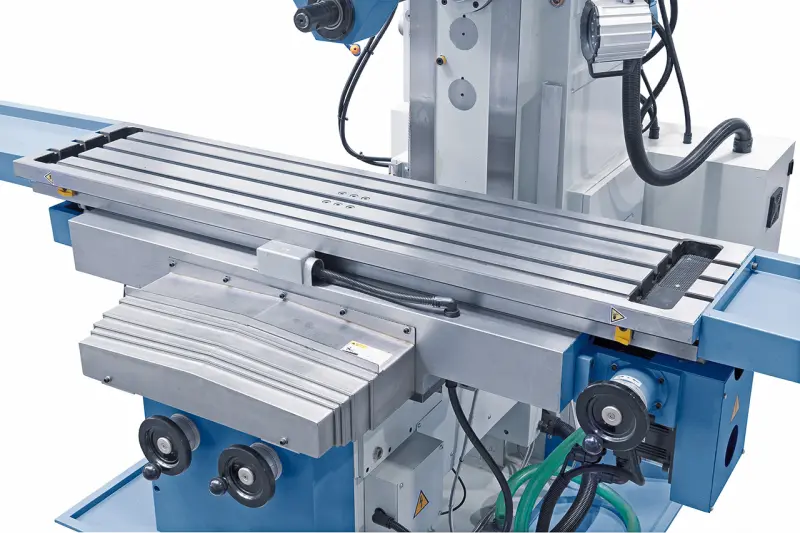

• Rozměrný křížový stůl s T-drážkami a přesně opracovaným povrchem
• Centrálním mazání vodicích drah
• Nastavení požadovaných rychlostí posuvu potenciometrem na ovládacím panelu
• Rychloposuvem v osách X, Y, Z lze snížit ztráty času při výrobě
• Masivní pravoúhlé vedení v ose Y, rybinové vedení v ose X a Z zajišťují zvýšenou stabilitu

Součásti dodávky univerzální frézky Bernardo

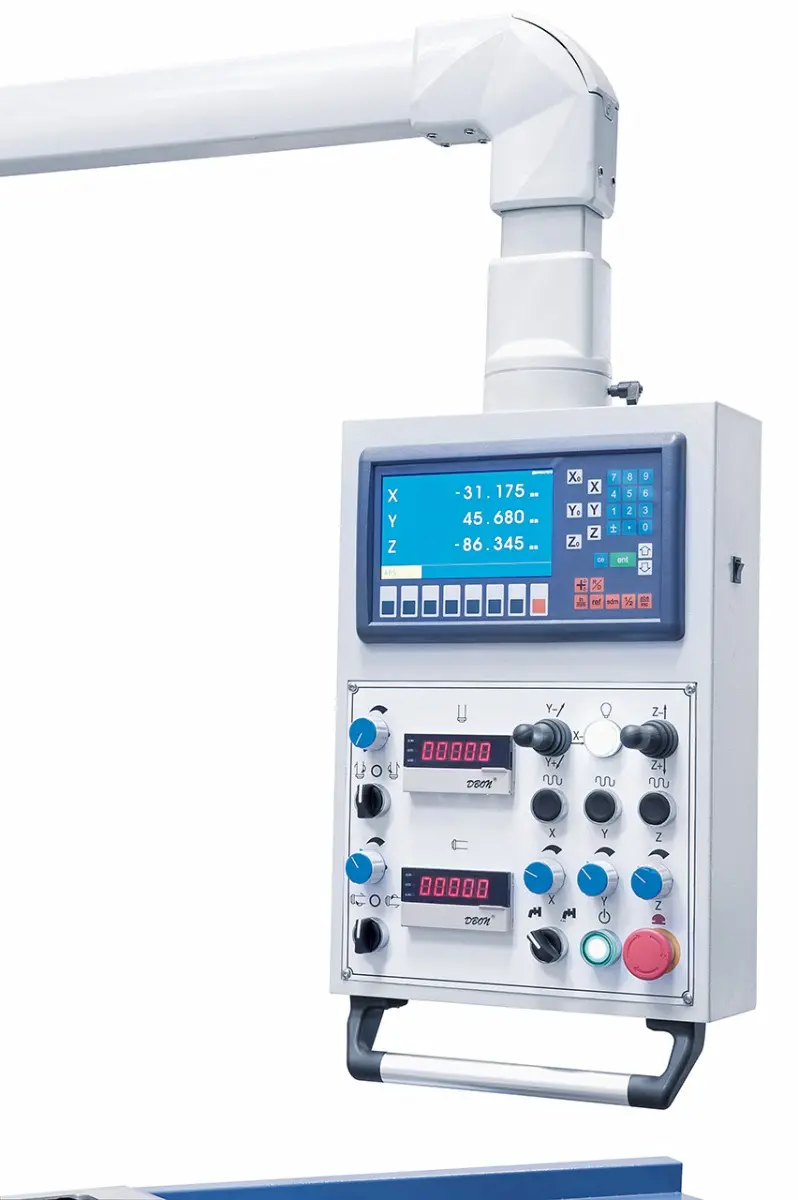

• 3osé digitální odměřování ES-12 H s LCD displejem

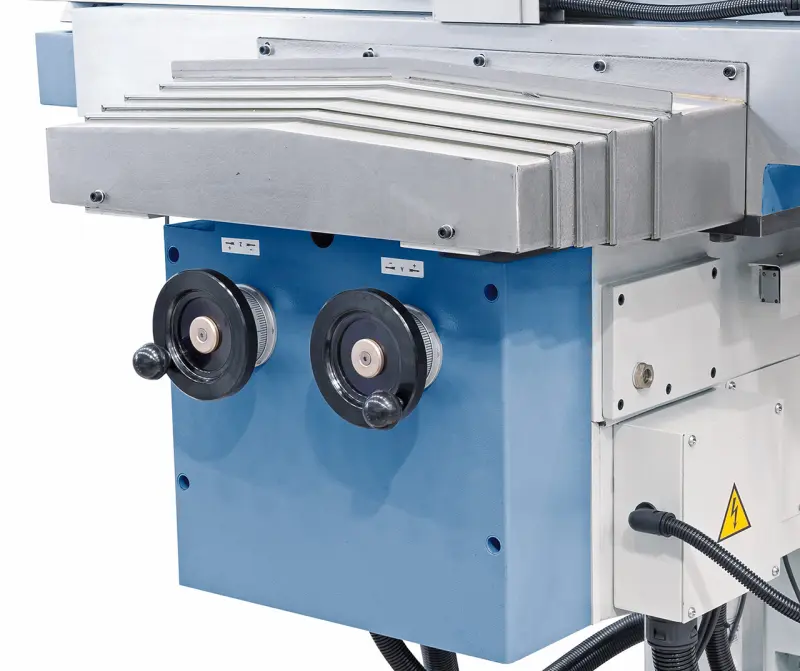

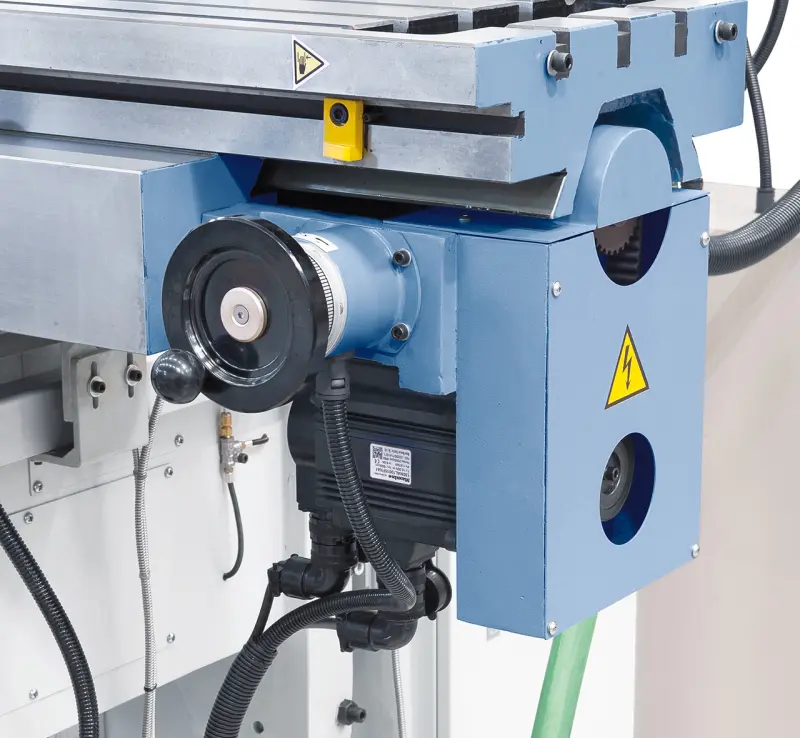

• Elektronická kolečka pro ruční ovládání
• Plynulý posuv ve všech osách
• Upínací vřeteno M 24

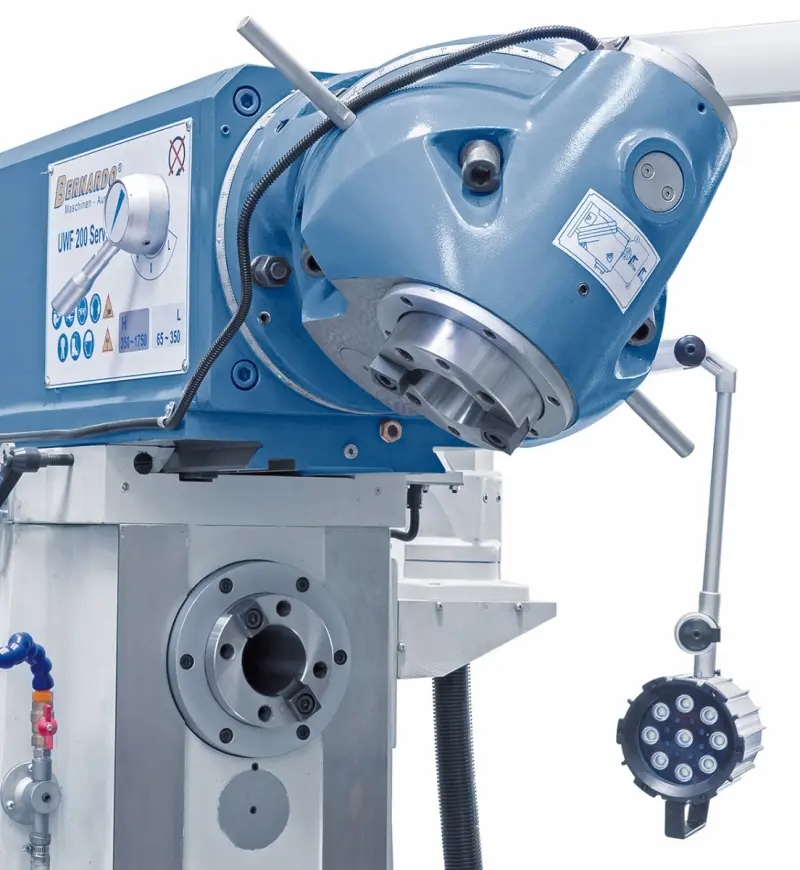

• LED pracovní osvětlení
• Chladicí zařízení
• Horizontální opěrné ložisko
• Vana na chladicí kapalinu
• Univerzální ochranné zařízení
• Dlouhý frézovací trn ISO 50 / 27 mm, ISO 50 / 32 mm
• Kombinovaný upínací trn ISO 50/40 mm
• Redukční pouzdro ISO 50 / MK 4

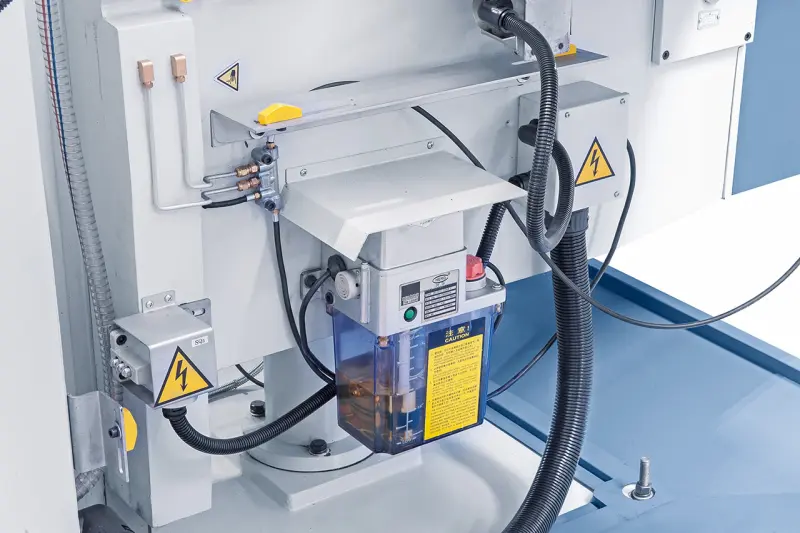

• Automatické centrální mazání
• Nářadí k obsluze
• Obslužné a servisní nářadí

Technické parametry frézky Bernardo

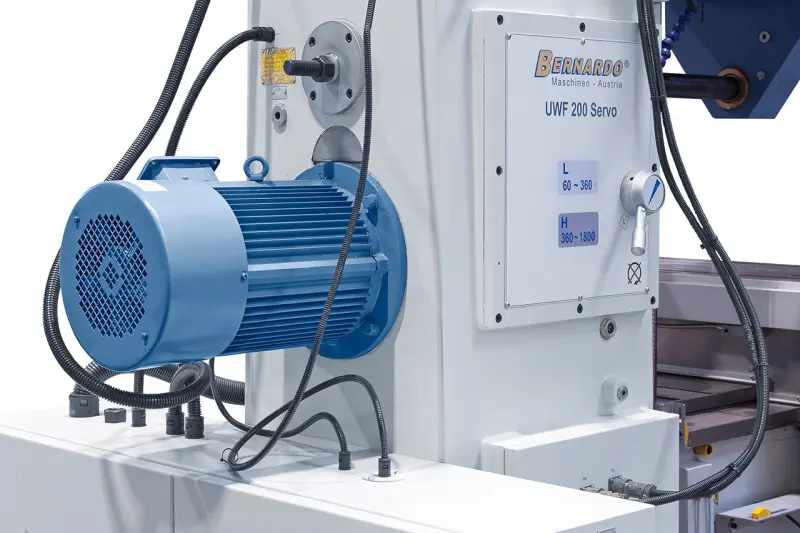

• Výkon motoru (horizontální vřeteno) [W]: 7 500
• Výkon motoru (vertikální vřeteno) [W]: 5 500
• Servomotor - výkon [W]: 1 500
• Servomotor - krouticí moment [Nm]: 10
• Výkon motoru chlazení [W]: 90
• Rozměry stolu [mm]: 1 600 x 360
• Max. hmotnost obrobku [kg]: 300
• Upínání ve vřetenu (horizontální): ISO 50
• Upínání ve vřetenu (vertikální): ISO 50

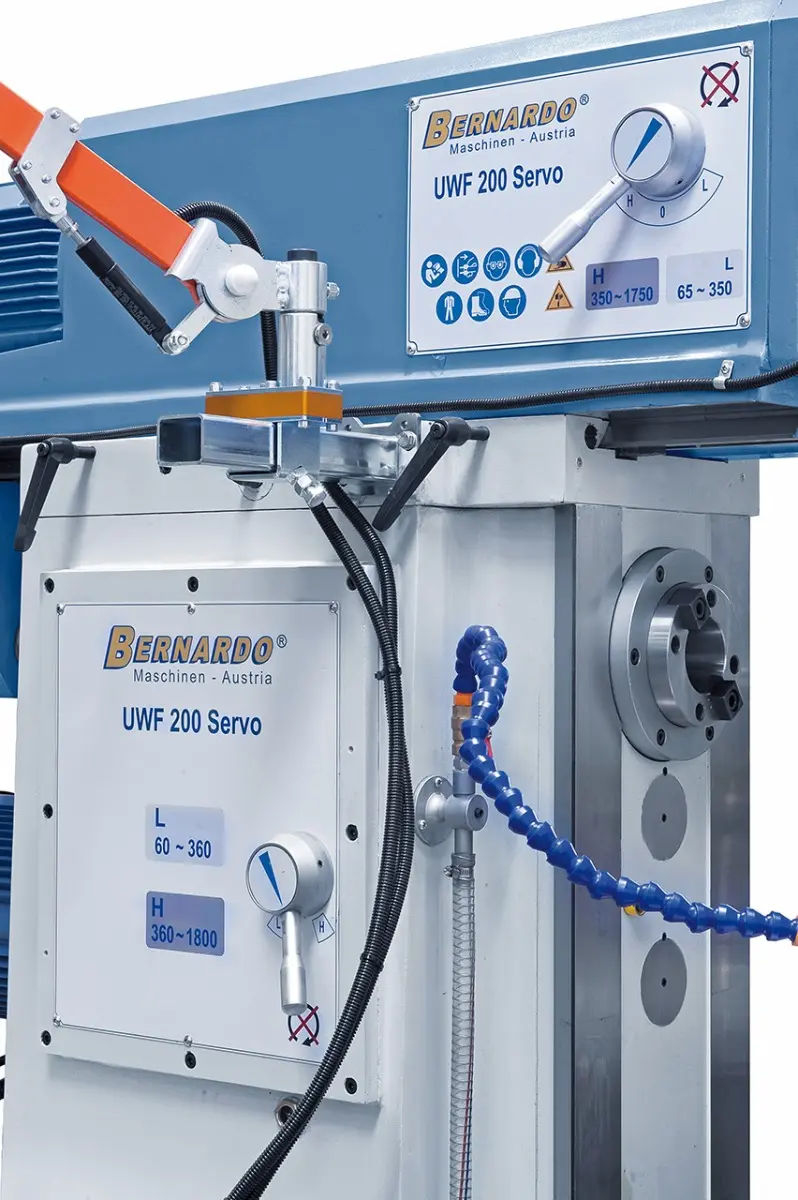

• Otáčky vřetena, horizontálně [U.min^-1]: 60 ÷ 360/360 ÷ 1 800

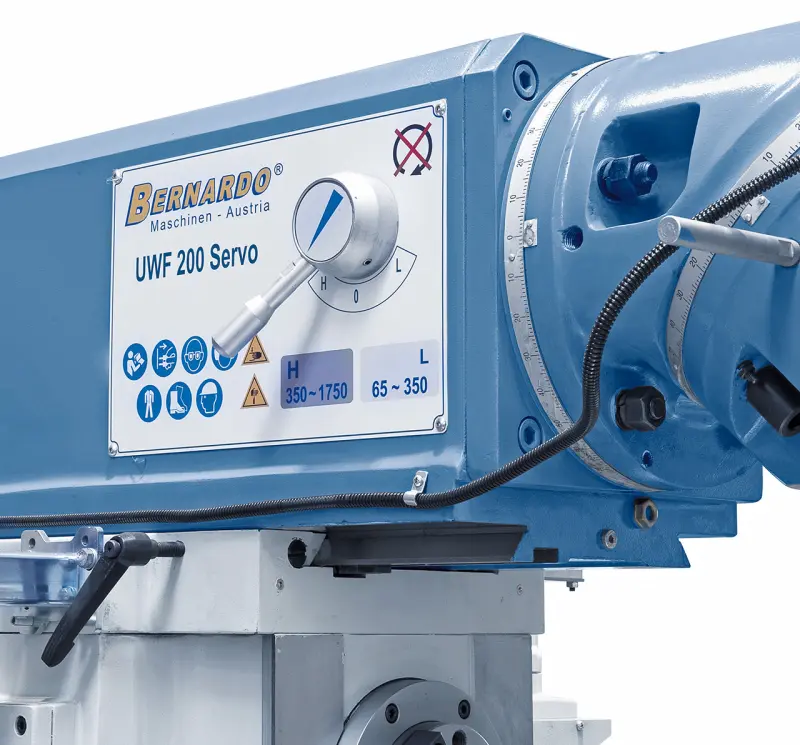

• Otáčky vřetena, vertikálně [U.min^-1]: 65 ÷ 350/350 ÷ 1 750
• Dráha pojezdu (podélný) (x) [mm]: 1 300
• Dráha pojezdu (příčný) (y) [mm]: 300
• Dráha pojezdu (vertikální) (z) [mm]: 400
• Vzdálenost vřeteno/stůl horizontální [mm]: 15 ÷ 350
• Vzdálenost vřeteno/stůl vertikální [mm]: 180 ÷ 610
• Vyložení [mm]: 250 ÷ 980
• Posuv podélný [mm.min^-1]: 10 ÷ 1 000
• Posuv příčný [mm.min^-1]: 10 ÷ 1 000
• Posuvy vertikální [mm.min^-1]: 10 ÷ 500
• Rychloposuv v ose X, Y [mm.min^-1]: 10 ÷ 3 000
• Rychloposuv v ose Z [mm.min^-1]: 10 ÷ 750
• Velikost T-drážky [mm]: 18
• Chladicí výkon [dm³l.min^-1]: 25
• Rozměry (š x h x v) [mm]: 2 790 × 2 200 × 2 200
• Hmotnost [kg]: 2 850
