• Výkon motoru [W]: 2 200
• Výkon motoru - posuv [W]: 375

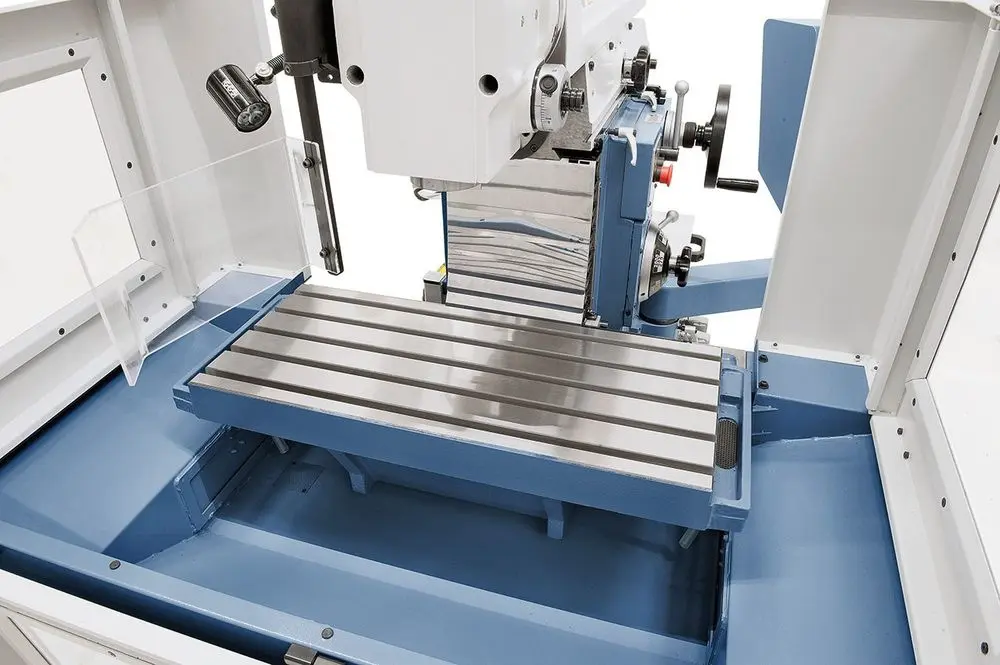

• Rozměry stolu [mm]: 750 x 320
• Vertikální upínací plocha [mm]: 825 x 225
• Dráha pojezdu (podélný) (x) [mm]: 310 (350^*)
• Dráha pojezdu (příčný) (y) [mm]: 160 (200^*)
• Dráha pojezdu (vertikální) (z) [mm]: 295 (335^*)
• Nosnost stolu [kg]: 280
• Rozměry (š x h x v) [mm]: 1 450 × 1 230 × 1 920
• Hmotnost [kg]: 1 280


^* manuálně

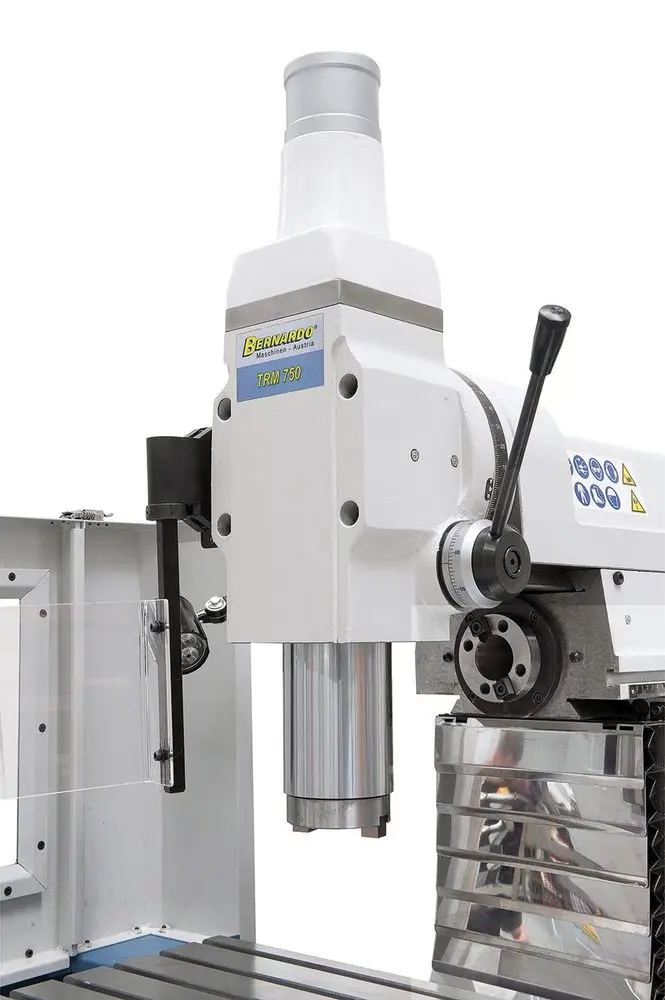

Vertikání frézovací hlava:

• Upínání ve vřetenu (vertikální): ISO 40
• Otáčky vřetena, vertikálně [U.min^-1]: (12) 50 ÷ 2 000
• Vzdálenost vřeteno / stůl [mm]: 65 ÷ 405
• Vyložení [mm]: max. 485
• Zdvih pinoly [mm]: 120

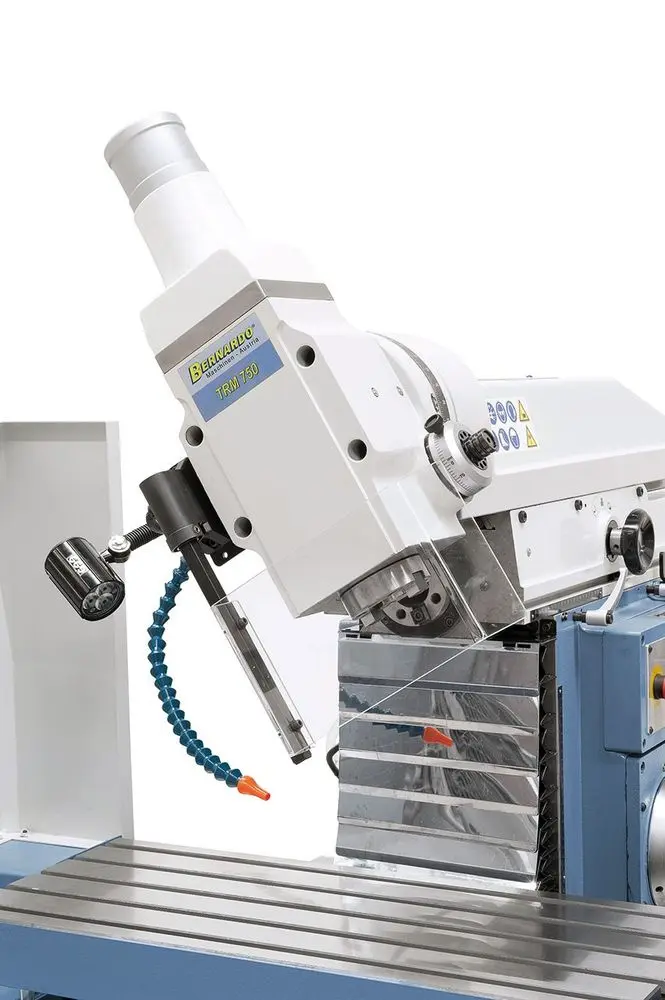

• Natáčení frézovací hlavy [°]: ±90

Horizontální frézovací hlava:

• Upínání ve vřetenu (horizontální): ISO 40
• Otáčky vřetena, horizontálně [U.min^-1]: (12) 50 ÷ 2 000
• Vzdálenost vřeteno / stůl [mm]: 35 ÷ 370

Strojní posuvy

• Posuv podélný (plynule) [mm.min^-1]: 8 ÷ 450
• Posuv příčný (plynule) [mm.min^-1]: 8 ÷ 450
• Posuv vertikální (plynule) [mm.min^-1]: 8 ÷ 450
• Rychloposuv v ose X, Y, Z [mm.min^-1]: 720
• Velikost T-drážky (šířka/vzdálenost/počet) [mm]: 14 / 63 / 5
• Velikost T-drážky - vertikální upínací plocha (šířka/vzdálenost/počet) [mm]: 14 / 126 / 2

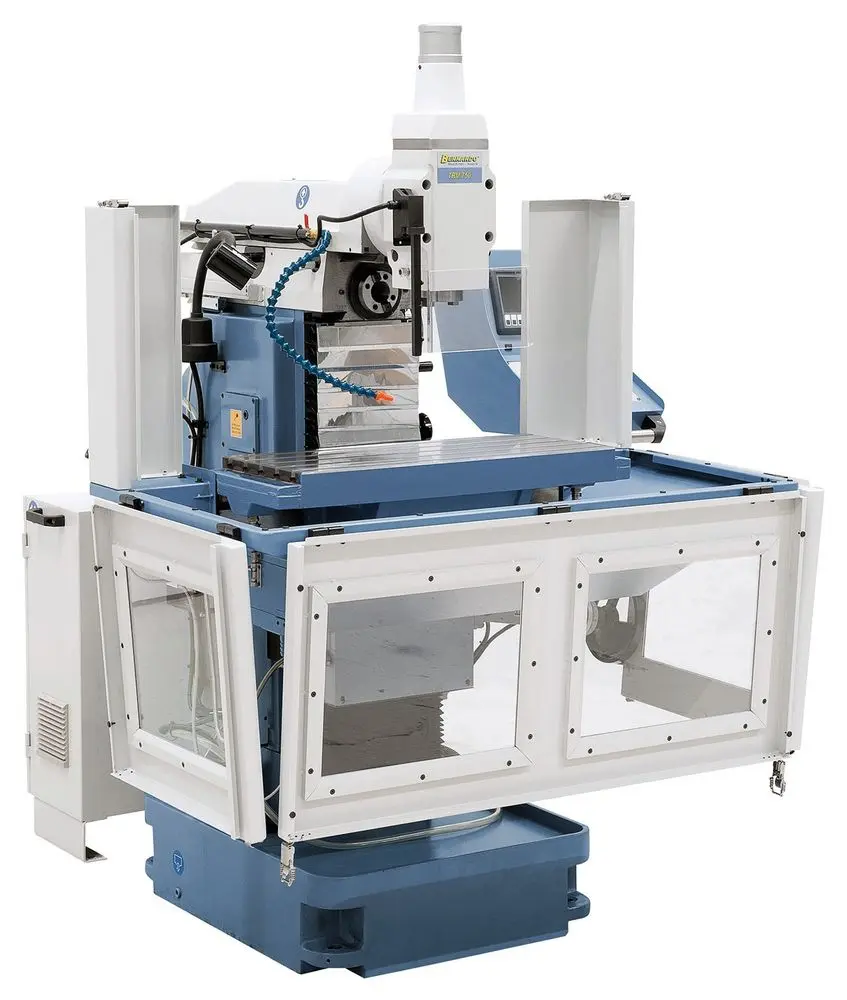

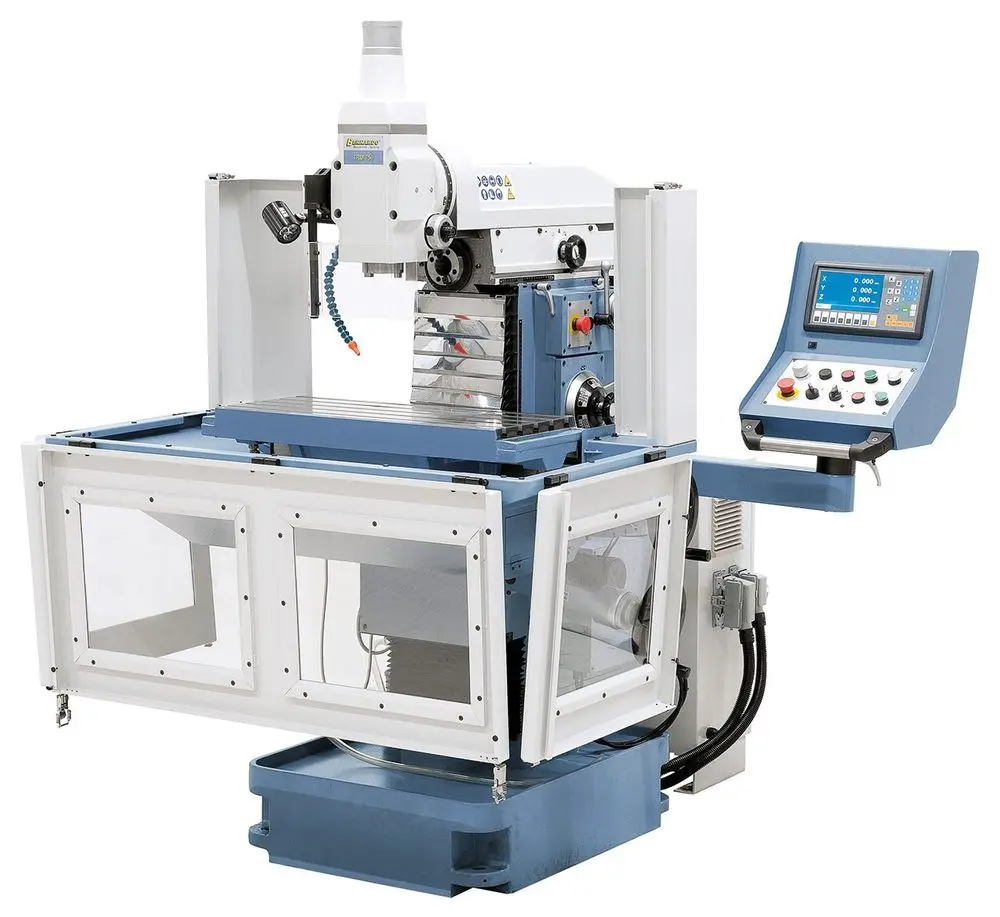

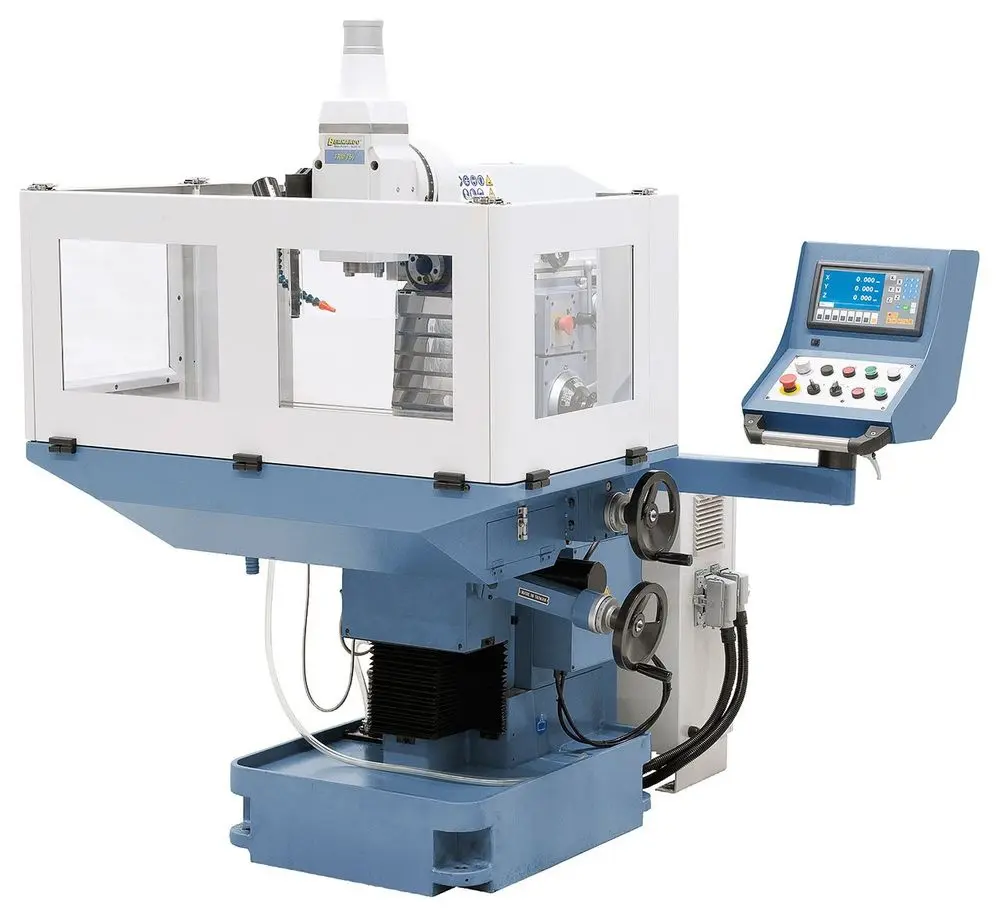

Univerzální a nástrojařská frézka Bernardo TRM 750 s digitálním odměřováním 3 os

Nástrojařské frézky Bernardo TRM se svou stabilní a těžkou litinovou konstrukcí včetně vysoké tuhosti strojních součástí jsou vhodné pro realizaci lehkého a středně těžkého frézování.
Tento model je schopen provádět horizontální, vertikální a šikmé frézování již v základním provedení.
Uplatnění tohoto modelu nástrojařské frézky Bernardo je při výrobě nástrojů a forem v modelárně, ale i v praktické výuce.

• Centrální mazání vodicích ploch
• Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
• Posuvové, předepnuté, kuličkové šrouby bez vůle pro naprosto přesný chod ve všech třech osách

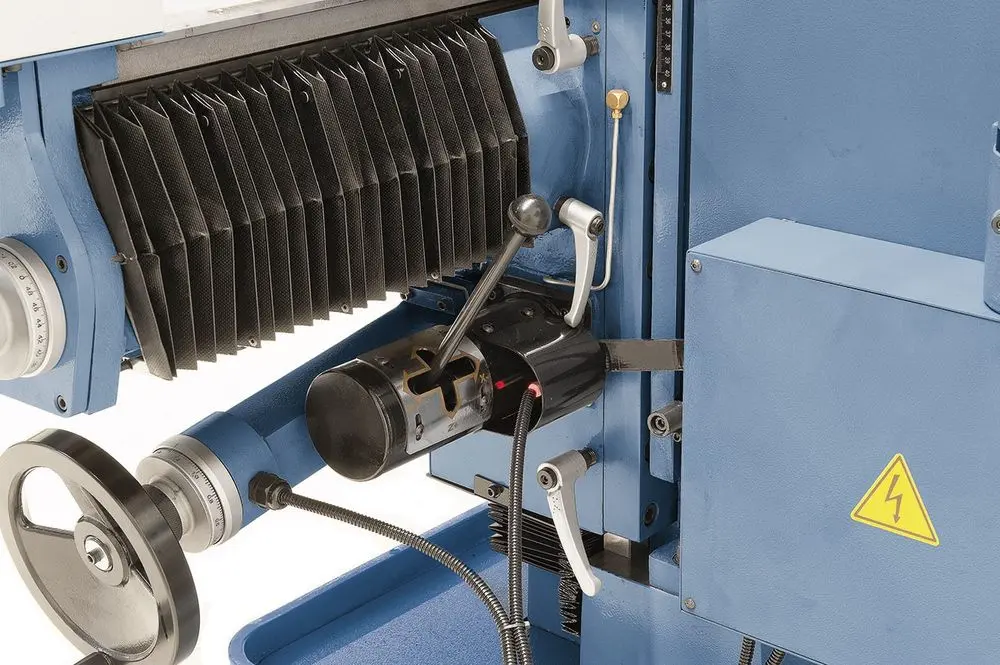

• Ke standardnímu vybavení patří manuální i automatické posuvy včetně rychloposuvů, a to ve všech třech osách
• Plynule nastavitelná rychlost posuvu pomocí frekvenčního měniče
• Na vertikální upínací plochu (provedení s 2 T-drážkami) lze selektivně osadit:
  • pracovní stůl
  • univerzální otočný stůl
  • velké obrobky

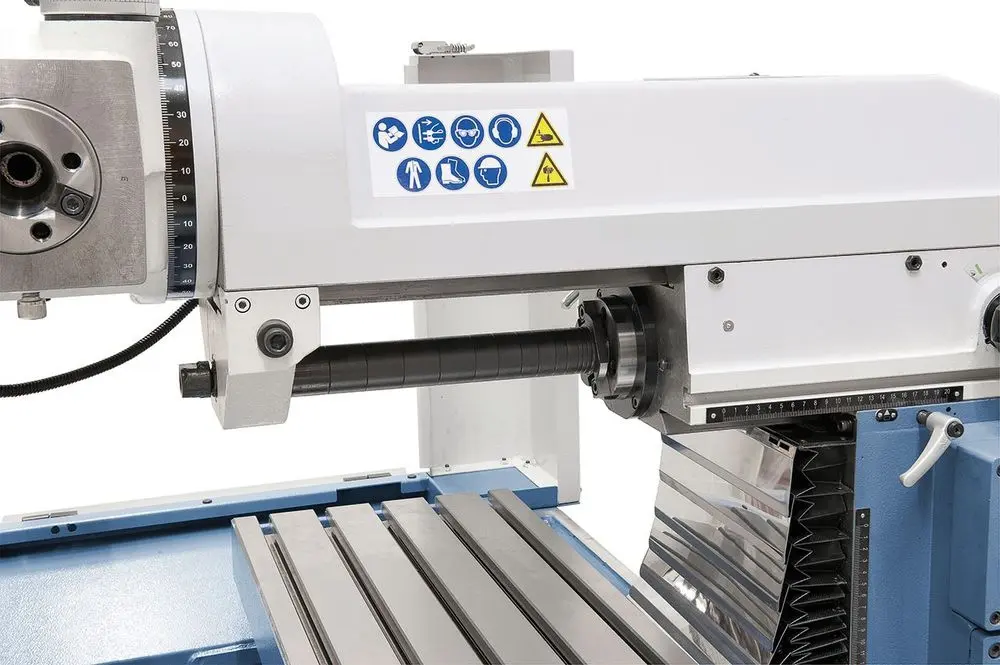

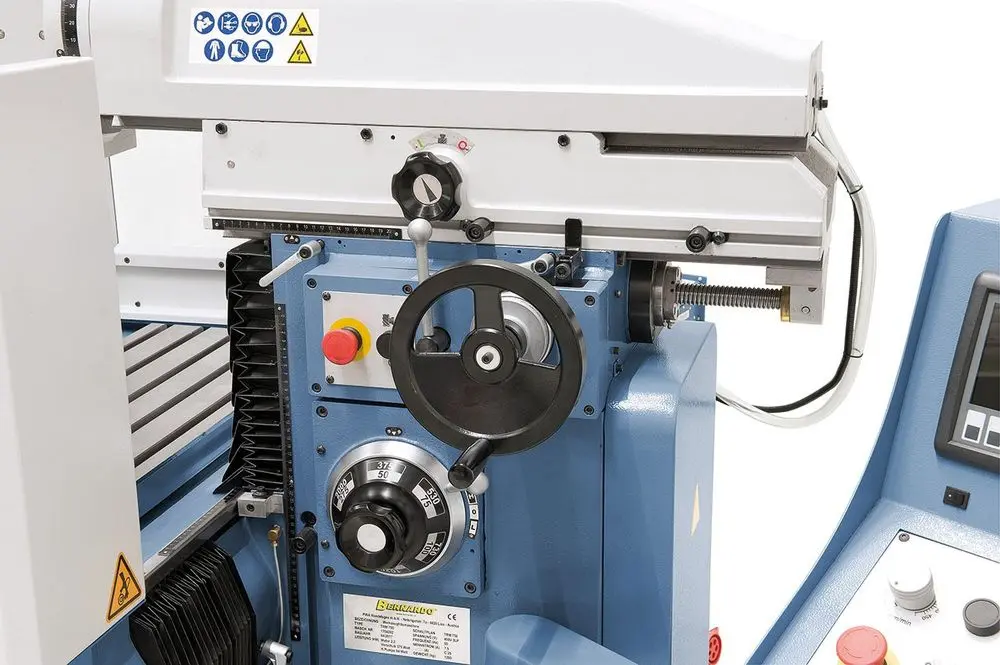

• Horní rameno s přesnou převodovkou pro regulaci otáček vřetena
• Bohatě dimenzované rybinové vedení pro osu X, Y a Z
• Těžká základna z masivní litiny umožňuje klidný chod frézky bez vibrací a s vysokou přesností

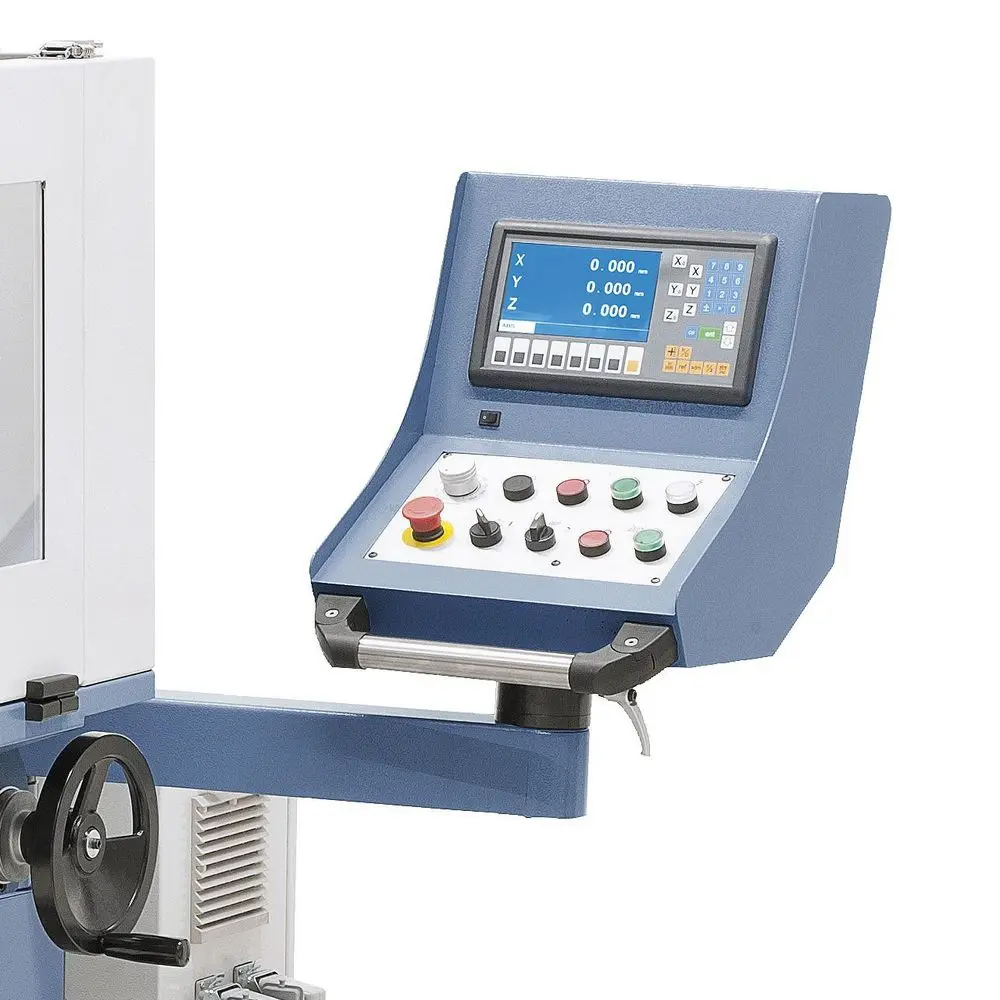

• Včetně přehledného ovládacího pultu zabudovaného na otočném rameni

Součásti dodávky univerzální frézky Bernardo

• Digitální odměřování všech 3 os ES-12 H s LCD displejem
• LED pracovní osvětlení
• Chladicí zařízení
• Strojní posuvy pro osy X, Y a Z
• Horizontální opěrné ložisko
• Univerzální ochranné kryty frézovacího stolu
• Kuličkové šrouby na všech osách
• Upínací šroub M 16 ve vřetenu

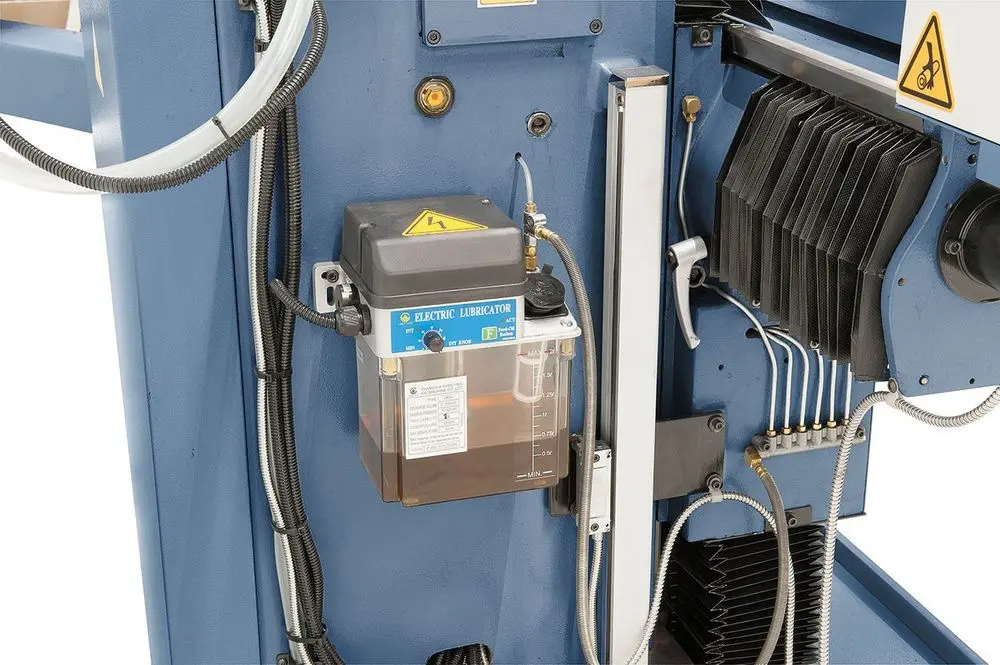

• Centrální mazání s elektrickým pohonem
• Frekvenční Delta měnič pro regulaci posuvů
• Lamelový ochranný kryt
• Dlouhý frézovací trn ISO 40/27 mm
• Redukce SK 40 / MK 3
• Redukce MK 3/MK 2
• Redukce MK 3/MK 1
• Upínací pouzdro ISO 40 (DIN 69871) včetně kleštin 5-25 mm (7 ks)
• Obslužné nářadí
