Samostředící svěrák Röhm UZ 5

• Šířka čelistí (A) [mm]: 200
• Upínací délka (B) [mm]: 300
• Výška čelistí (C) [mm]: 62,6
• Celková délka (D_max) [mm]: 655
• Délka svěráku (F) [mm]: 640
• Šířka svěráku (K) [mm]: 200
• Výška svěráku (G + C) [mm]: 141,6
• Výška těla svěráku (G) [mm]: 79
• Délka přední části (O) [mm]: 294
• Upínací otvory pro T-drážku (R) [mm]: 17
• Upínací tlak [kN]: 25
• Hmotnost [kg]: 52

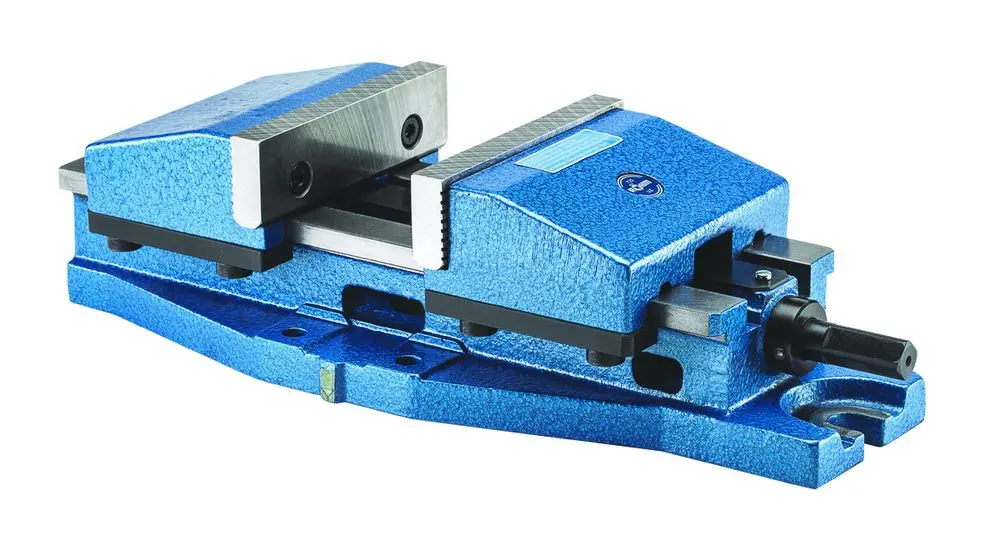

Samostředící svěrák Röhm UZ 5

Strojní svěrák pro rychlé a přesné centrické upínání obrobků na konvenčních obráběcích strojích.

• Osvědčený strojní svěrák pro použití ve výrobě
• Mechanický, ručně ovládaný upínací systém
• V celém upínacím rozsahu je nastavitelný jednou rukou
• Optimální poměr ceny a výkonu
• Pracovní vřeteno (utahovací šroub) je chráněno před nečistotami a třískami
• Rozsáhlý sortiment čelistí
• Speciální nízký model svěráku
• Boční vodítka čelistí umožňují jednoduché a přesné nastavení svěráku
• Vyrobeno ze speciální litiny pro mnohostranné použití
• Svěrák má přípravu pro upevnění na otočné desky s úhlovou stupnicí
• Součástí základní dodávky jsou ruční klika a upínací čelisti typ SGN: Jedna strana hladká, jedna strana rýhovaná, kalené a přesně broušené
• Centrické upínání díky levému a pravému závitu vřetene
• Po prvotním usazení svěráku, je obrobek vždy správně vycentrován
• Na boku svěráku jsou další 4 montážní a upínací otvory
• Konstantní upínací síla při každém upnutí s vysokou přesností opakování při použití momentového klíče
