Hydraulický svěrák Bernardo VH 200

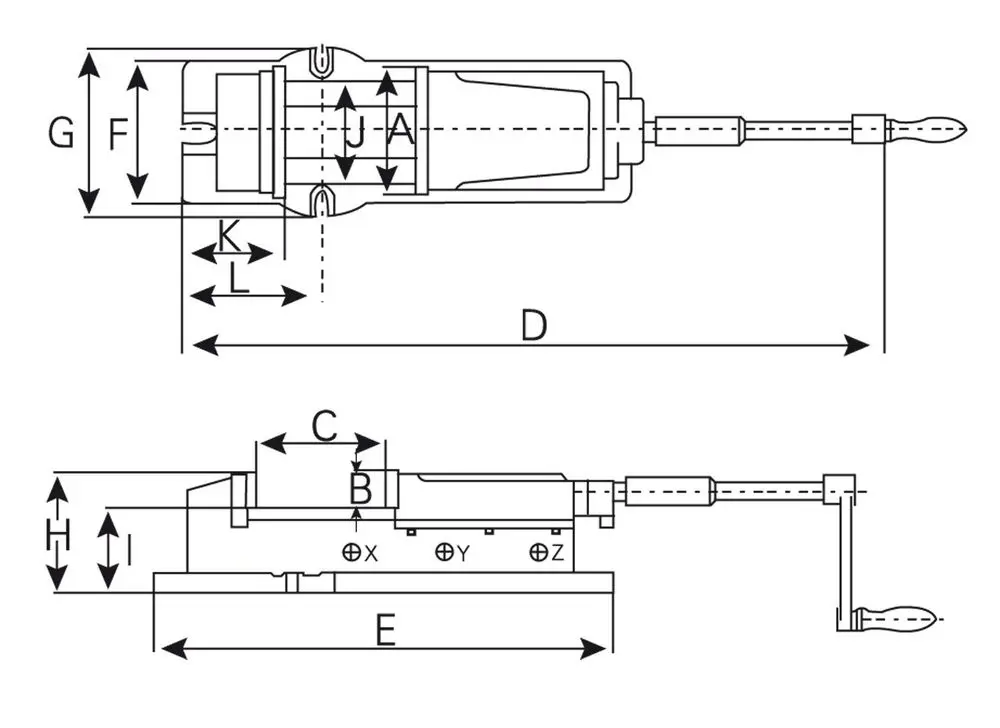

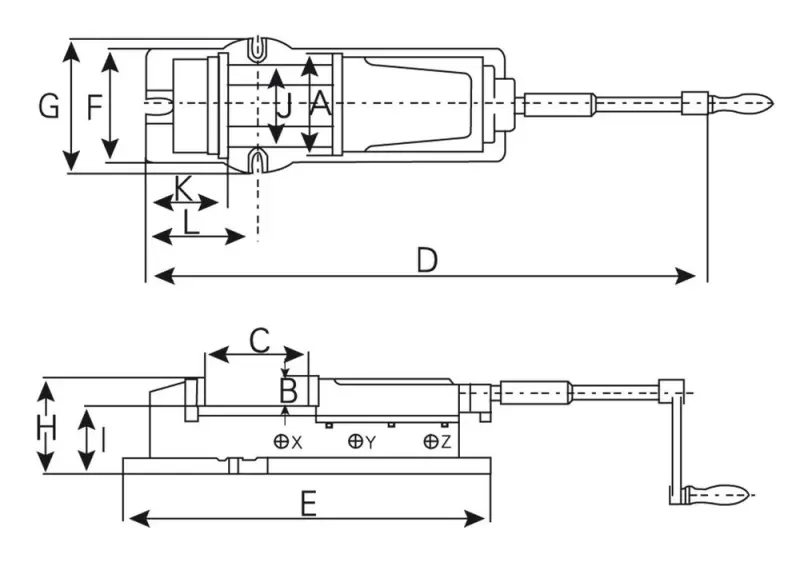

• Šířka čelistí A [mm]: 200
• Výška čelistí B [mm]: 62
• Upínací délka C [mm]: 0 ÷ 100 | 98 ÷ 200 | 195 ÷ 305
• Celková délka D [mm]: 1 020
• Délka základny E [mm]: 700
• Šířka základny F [mm]: 240
• Šířka základny G [mm]: 280
• Výška H [mm]: 162
• Výška umístění čelistí I [mm]: 100
• Šířka vedení čelistí J [mm]: 160
• Vzdálenost pevné čelisti K [mm]: 165
• Vzdálenost upínacího otvoru základny svěráku L [mm]: 266
• Upínací délka X [mm]: 0 ÷ 100
• Upínací délka Y [mm]: 98 ÷ 200
• Upínací délka Z [mm]: 195 ÷ 305
• Upínací tlak (síla) [kg] / [kN]: -
• Hmotnost [kg]: 125

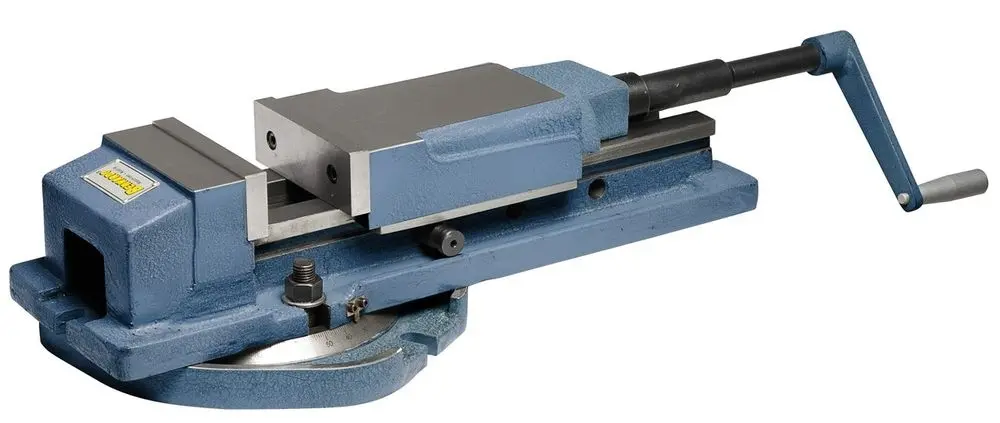

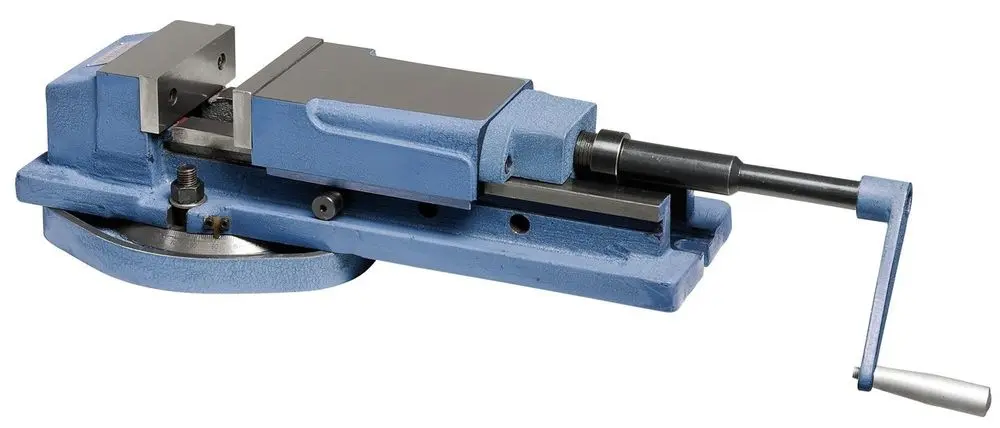

Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem

Využití svěráku: obráběcí centra, frézování, vrtání a broušení

• Mechanicko-hydraulický upínací systém ovládaný ruční klikou
• Booster-systém, menší potřebná síla, vysoký tlak při upínání
• Vysoká a bezpečná upínací síla při malé fyzické námaze
• Vhodné pro upínání dlouhých velkých obrobků
• Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
• Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
• Vyměnitelné upínací čelisti jsou kalené a broušené
• Odnímatelná otočná základna - stůl se stupnicí
