Hydraulický svěrák Bernardo VH 100

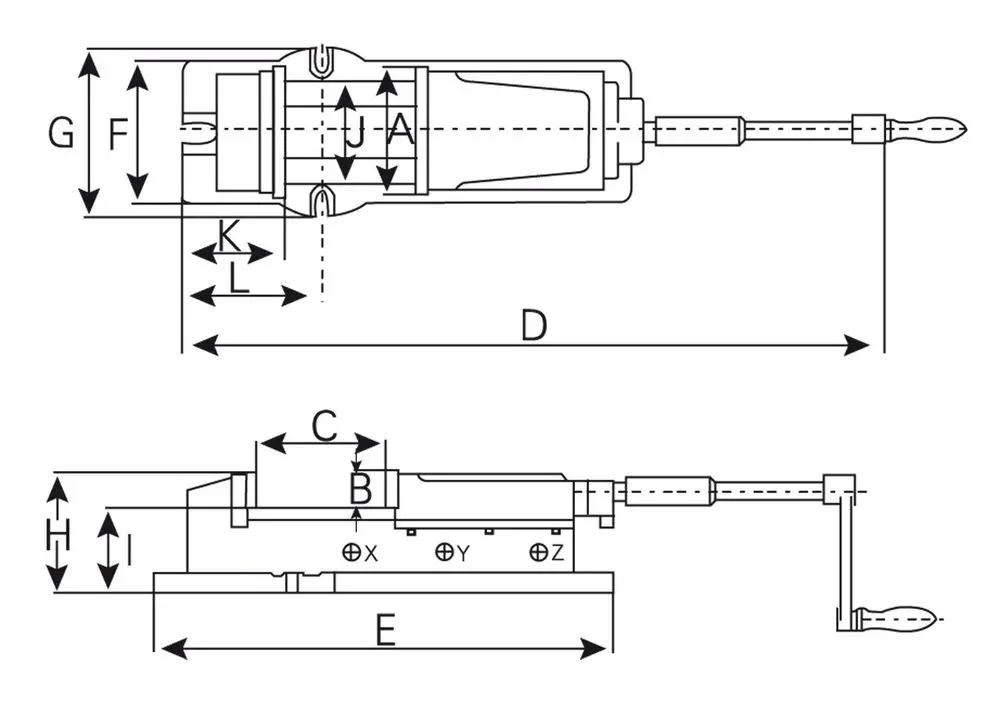

• Šířka čelistí A [mm]: 100
• Výška čelistí B [mm]: 36
• Upínací délka C [mm]: 0 ÷ 72 | 70 ÷ 140 | 15 ÷ 170
• Celková délka D [mm]: 525
• Délka základny E [mm]: 430
• Šířka základny F [mm]: 130
• Šířka základny G [mm]: 160
• Výška H [mm]: 94
• Výška umístění čelistí I [mm]: 60
• Šířka vedení čelistí J [mm]: 78
• Vzdálenost pevné čelisti K [mm]: 100
• Vzdálenost upínacího otvoru základny svěráku L [mm]: 155
• Upínací rozsah X [mm]: 0 ÷ 60
• Upínací rozsah Y [mm]: 57 ÷ 115
• Upínací rozsah Z [mm]: 110 ÷ 170
• Upínací tlak (síla) [kg] / [kN]: -
• Hmotnost [kg]: 22

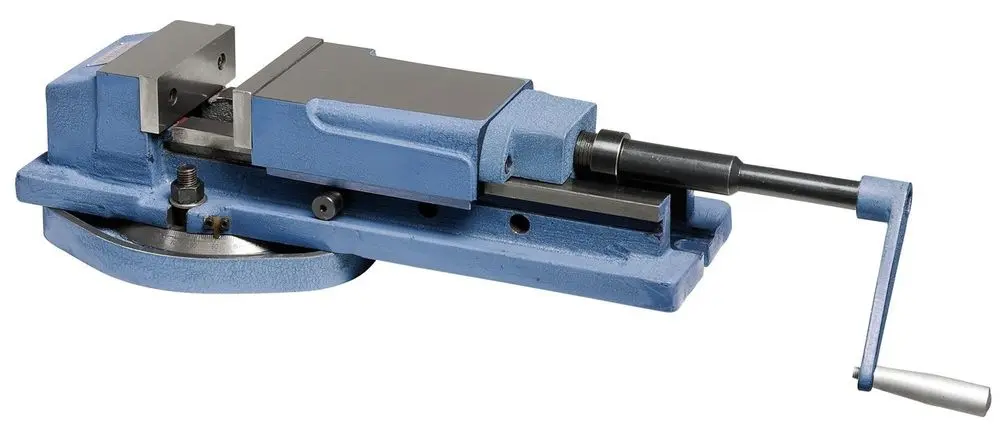

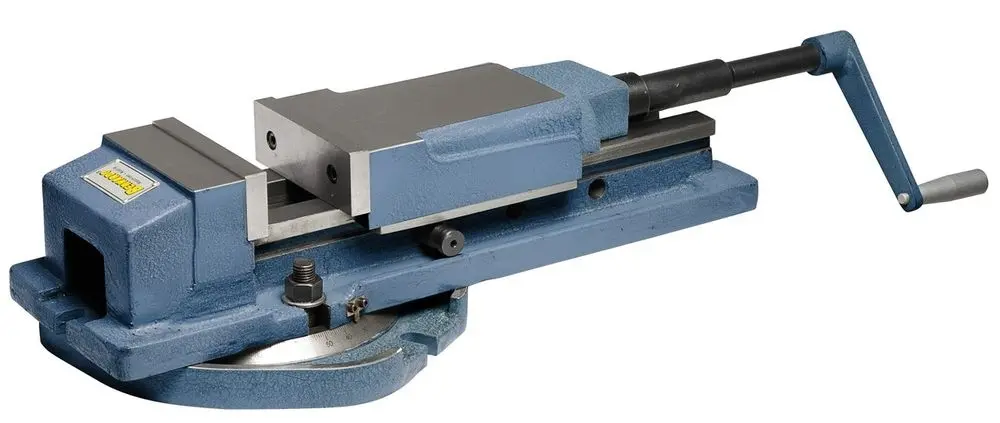

Strojní hydraulický svěrák Bernardo VH 100 s otočným stolem

Využití svěráku: obráběcí centra, frézování, vrtání a broušení

• Mechanicko-hydraulický upínací systém ovládaný ruční klikou
• Booster-systém, menší potřebná síla, vysoký tlak při upínání
• Vysoká a bezpečná upínací síla při malé fyzické námaze
• Vhodné pro upínání dlouhých velkých obrobků
• Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
• Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
• Vyměnitelné upínací čelisti jsou kalené a broušené
• Odnímatelná otočná základna - stůl se stupnicí
