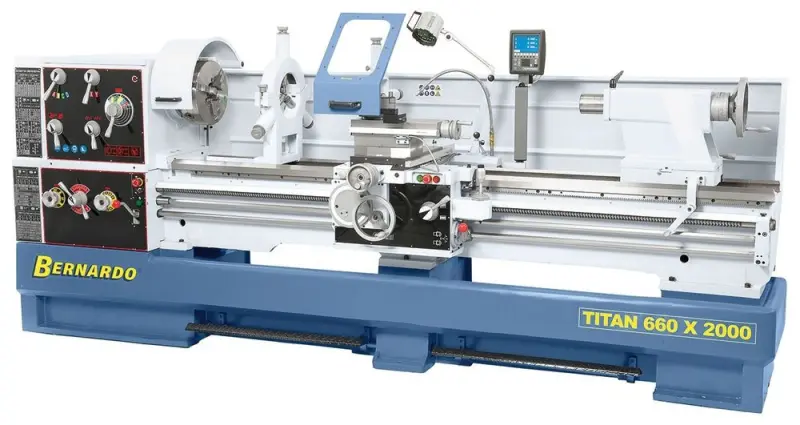

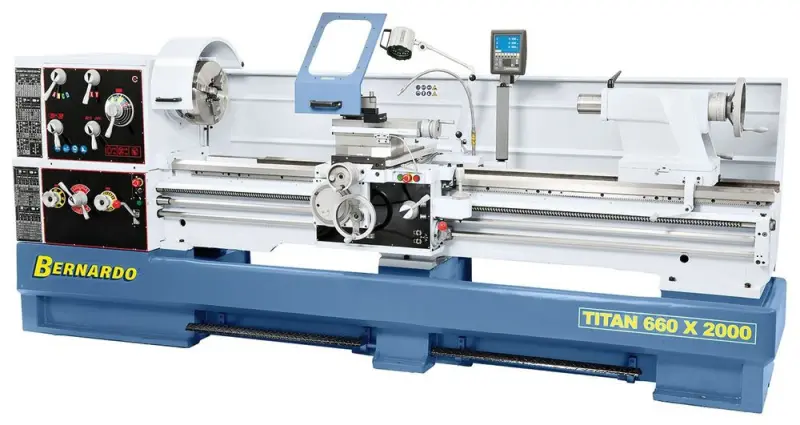

Průmyslový soustruh Titan 660 je moderní a současným technickým standardům odpovídající stroj.

Díky jednoduchému ovládání a vybavení funkčními celky (rychloposuv, mechanická lamelová spojka, digitální odměřování polohy a rozsah výkonu) se tento model řadí do nabídky velmi vhodných typů pro strojírenskou výrobu, průmyslovou údržbu a zakázkovou výrobu.

Význačné rysy soustruhu TITAN 660 x 2000

• Mnohostranné možnosti využití soustruhu ve všeobecné strojírenské výrobě, průmyslových závodech, zakázkové výrobě, …
• Centrálně ovládané a praktické přepínání jednotlivých posuvů a nastavení řezání závitů mezi vodicím a tažným šroubem
• Prizmatické lože ze šedé litiny je indukčně kalené a broušené
• Moderní uložení hlavního vřetene v přesných ložiscích s garantovanou odchylkou běhu do 0,009 mm
• Kalená a broušená ozubená kola a hřídele v převodové skříni s olejovou náplní
• Standardně je soustruh dodáván s rychloposuvem pro vysokou efektivitu práce
• Velký průchod vřetenem pro tyče a obrobky až do průměru 105 mm
• Klidný chod použitím mechanické lamelové spojky
• Nožní brzda vřetene pro zkracování doběhových časů
• Dostatečný výkon při soustružení příčným posuvem
• Pro snížení chvění je masivní prizmatické lože vyztuženo žebrováním

Konkurenční výhody soustruhů Bernardo Titan 560

• Magnetická brzda vřetena


Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.

• Kvalitní 3čelisťové sklíčidlo


Standardně jsou dodávána sklíčidla vhodná pro 1 650 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8" určena pro velký rozsah a bezpečné upnutí obrobku.

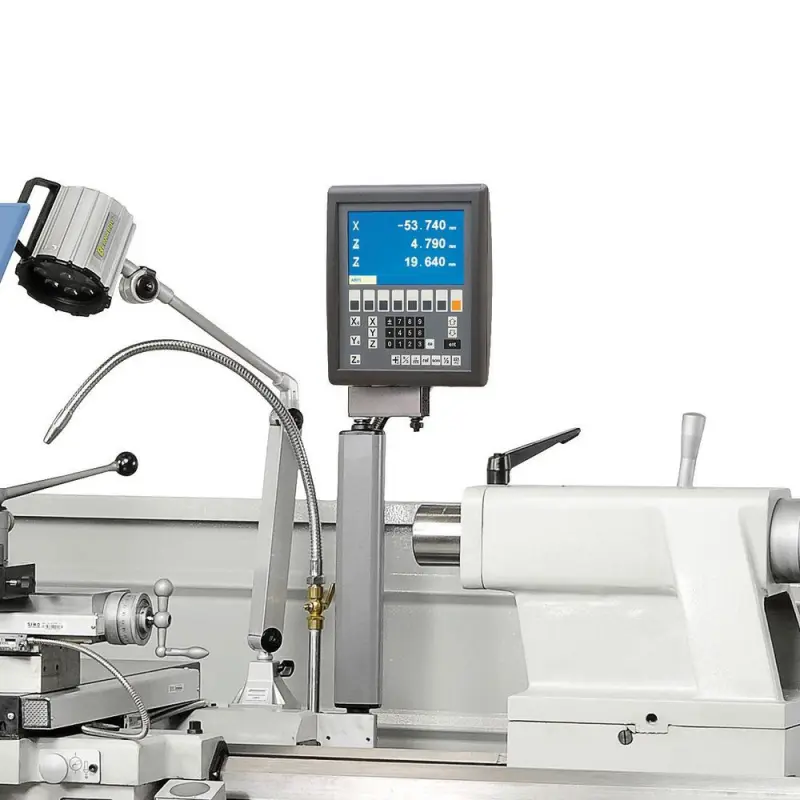

• Digitální displej přímo na suportu



S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.

• Rychloupínací nožový držák


Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. C. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.

• Dostatečně dimenzované vřeteno soustruhu


Průchodnost vřetene u soustruhu Bernardo Titan byla zvětšena až na 105 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8" dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.

Součásti dodávky soustruhu Bernardo

• 3-osé digitální odměřování ES-12 V
• Třecí spojka

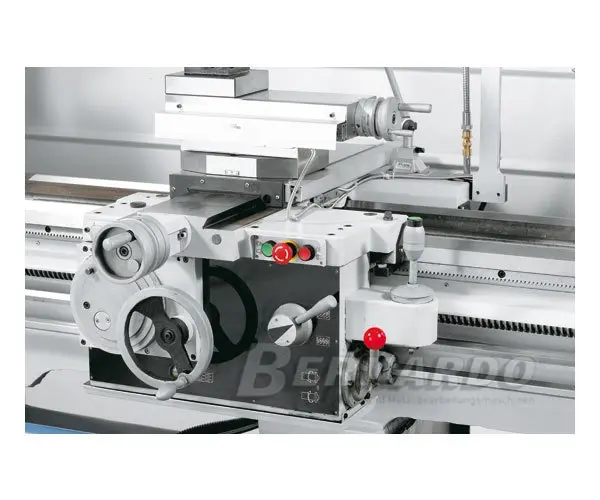

• Rychloposuv příčný a podélný
• LED pracovní světlo
• 3-čelisťové sklíčidlo PO3-315 mm / D8"
• Upínací deska pr. 450 mm

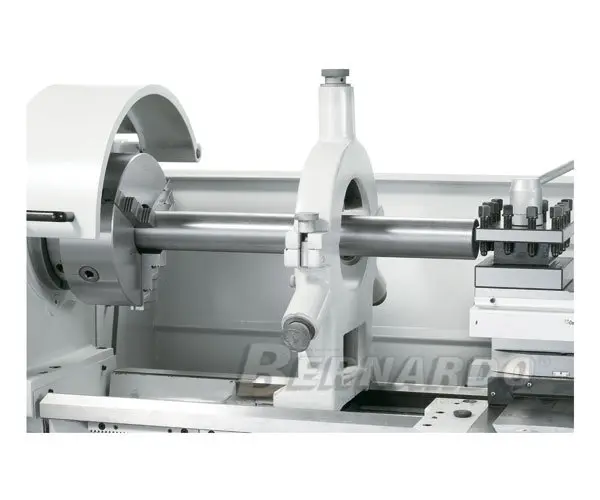

• Pevná luneta - max. pr. 180 mm
• Posuvná luneta - max. pr. 120 mm
• 2 pevné hroty
• Magnetická motorová brzda dle CE
• Nožní brzda vřetene dle CE
• Prvotní olejová náplň Shell Tellus 46
• Chladicí zařízení
• Rychloupínací nožový držák Multifix vel. C, vč. 4 vložek
• Ochranný kryt nožového držáku
• Výměnná kola
• Redukce
• Vana na třísky
• Vedení kabelů v energetickém řetězu
• Obslužné a servisní nářadí

Technické parametry soustruhu Bernardo

• Výkon motoru [W]: 7 500
• Vzdálenost mezi hroty [mm]: 2 000
• Výška hrotů [mm]: 330
• Točný průměr nad ložem [mm]: 660
• Točný průměr nad vyjímatelným ložem [mm]:900
• Točný průměr nad suportem [mm]: 460
• Šířka lože [mm]: 400
• Průchod vřetene [mm]: 105
• Upínání (provedení) vřetene: DIN 55029, D1-8"
• Otáčky (16) [U.ot^-1]: 25 ÷ 1 600
• Podélný posuv (25) [mm.ot^-1]: 0,044 ÷ 1,480
• Příčný posuv (25) [mm.ot^-1]: 0,022 ÷ 0,740
• Závit metrický (54) [mm]: 0,45 ÷ 120
• Závit palcový (54) [TPI]: 7/16 ÷ 80

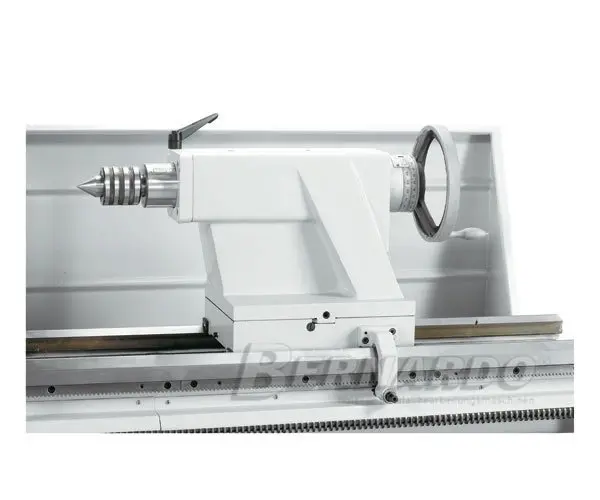

• Průměr pinoly [mm]: 90
• Posuv pinoly [mm]: 235
• Kužel pinoly: MK 5
• Rozměry (š x v x h) [mm]: 3 630 x 1 200 x 1 520
• Hmotnost [kg]: 2 900
