• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40%> [W]: 2 200
• Napájecí napětí [V]: 400
• Průměr vrtáku (ocel) [mm]: 32
• Průměr vrtáku (litina) [mm]: 40
• Průměr nožové hlavy [mm]: 80
• Vyložení [mm]: 280
• Počet otáček vřetena, plynule [U.min^-1]: 75 ÷ 2 750
• Posuv pinoly [mm.ot^-1]: 0,10 / 0,18 / 0,26
• Upínání ve vřetenu: MK 4
• Zdvih pinoly [mm]: 120
• Velikost stolu [mm]: 730 x 210
• Velikosti T-drážky [mm]: 14
• Vzdálenost vřeteno/stůl max. [mm]: 640
• Vzdálenost vřeteno/základna max. [mm]: 1 190
• Dráhy pojezdů (x/y) [mm]: 495/200
• Naklápění frézovací hlavy [°]: ±90
• Výškový posun frézovací hlavy [mm]: 260
• Průměr sloupu [mm]: 115
• Základna [mm]: 365 x 375
• Rozměry (š x h x v) [mm]: 1 070 × 800 × 2 060
• Hmotnost [kg]: 362

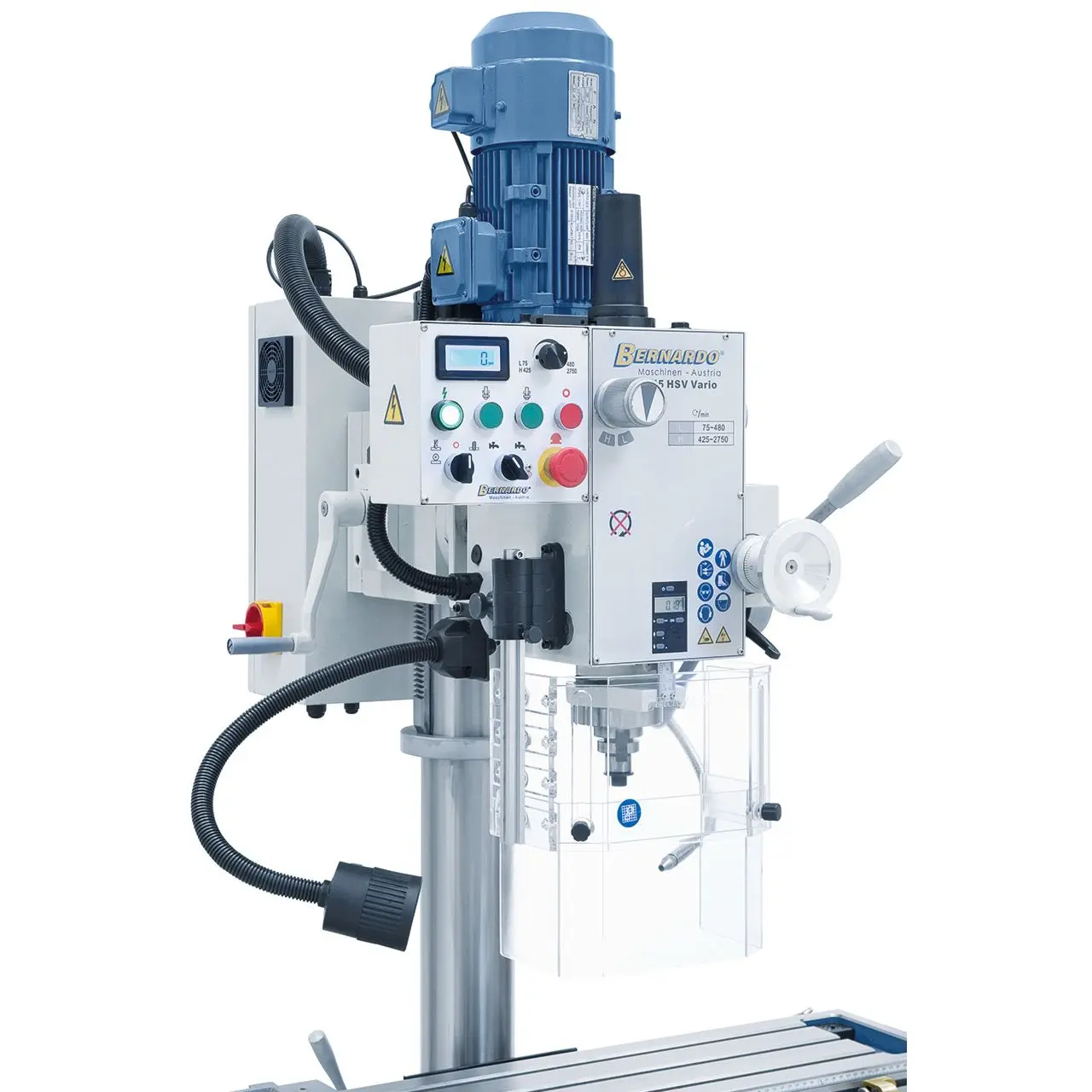

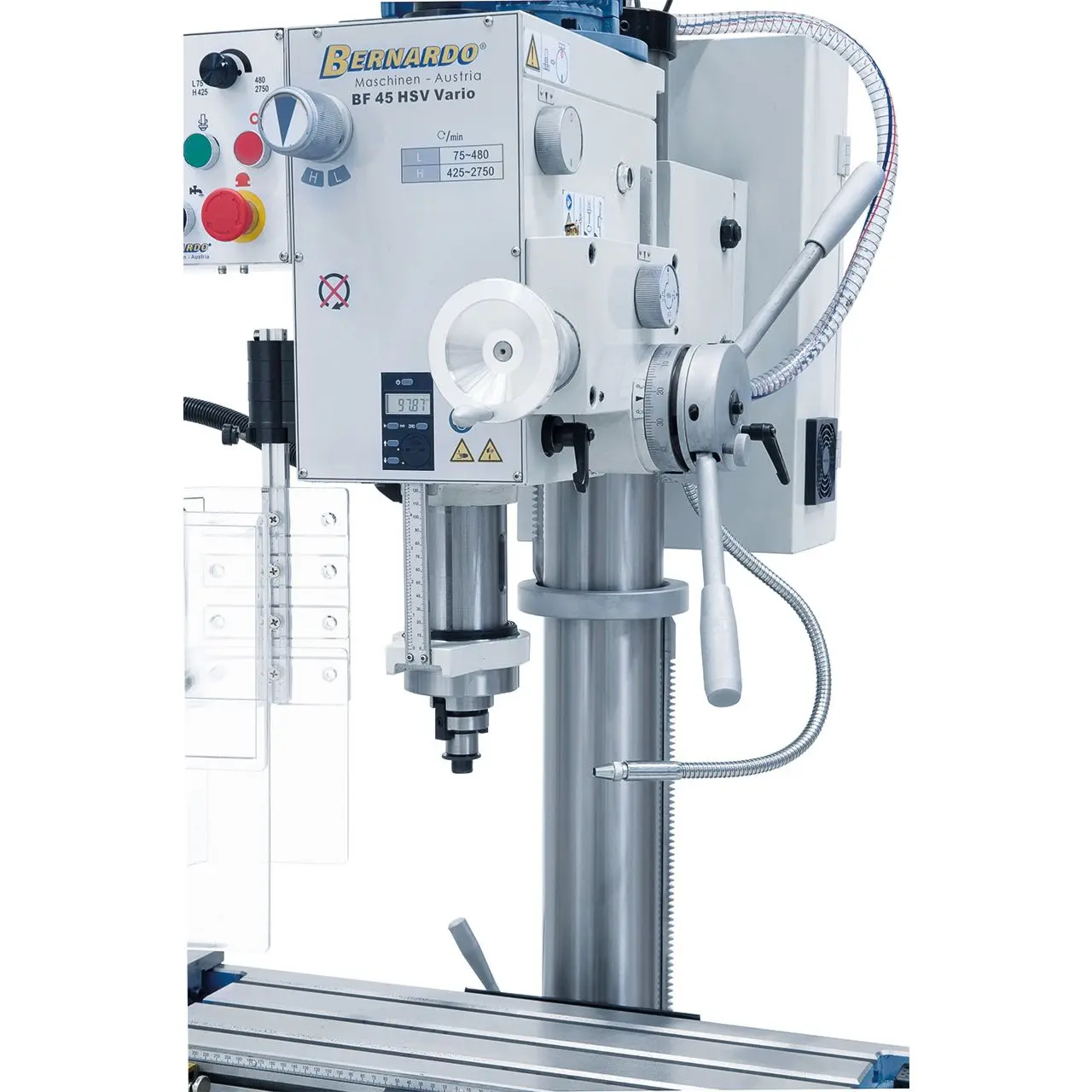

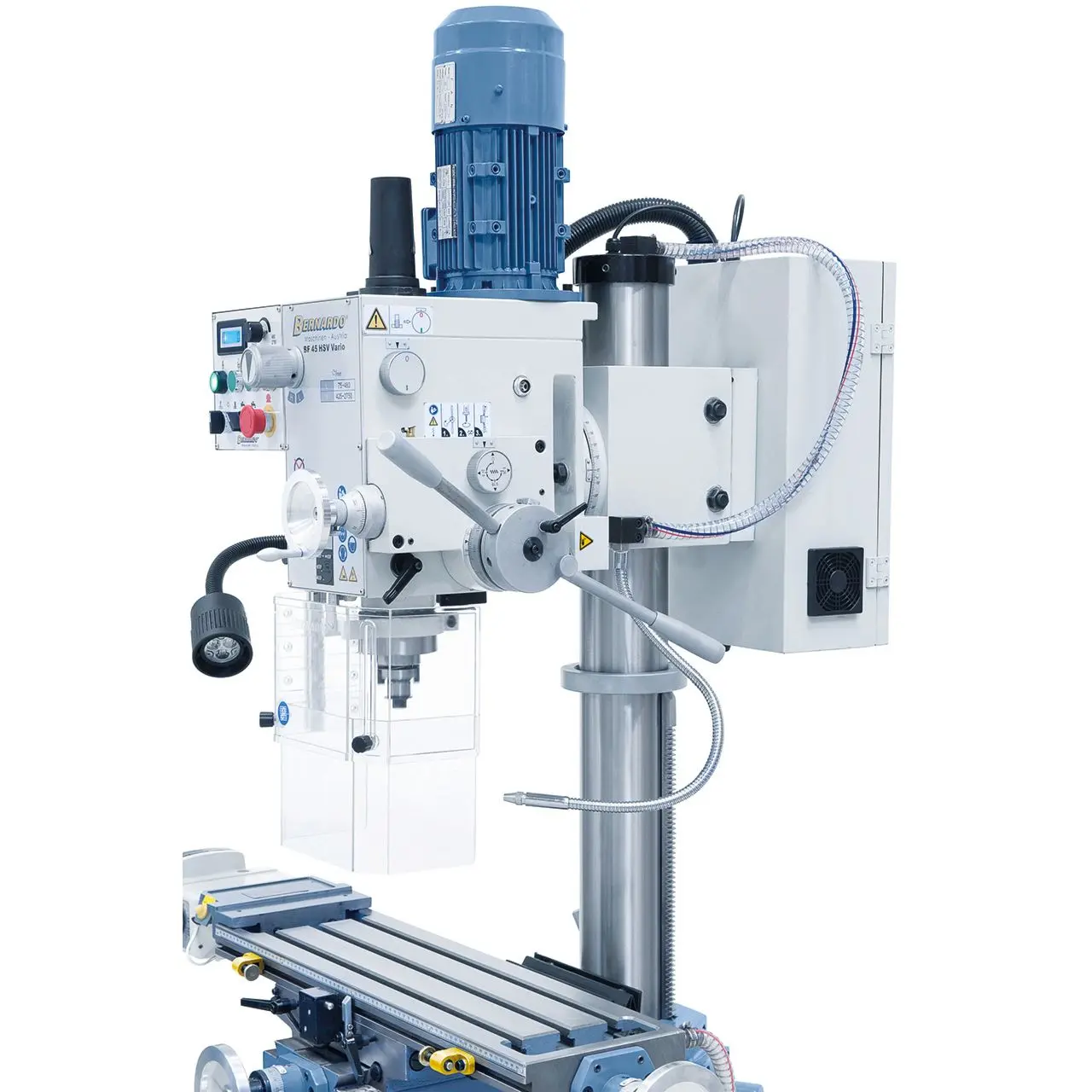

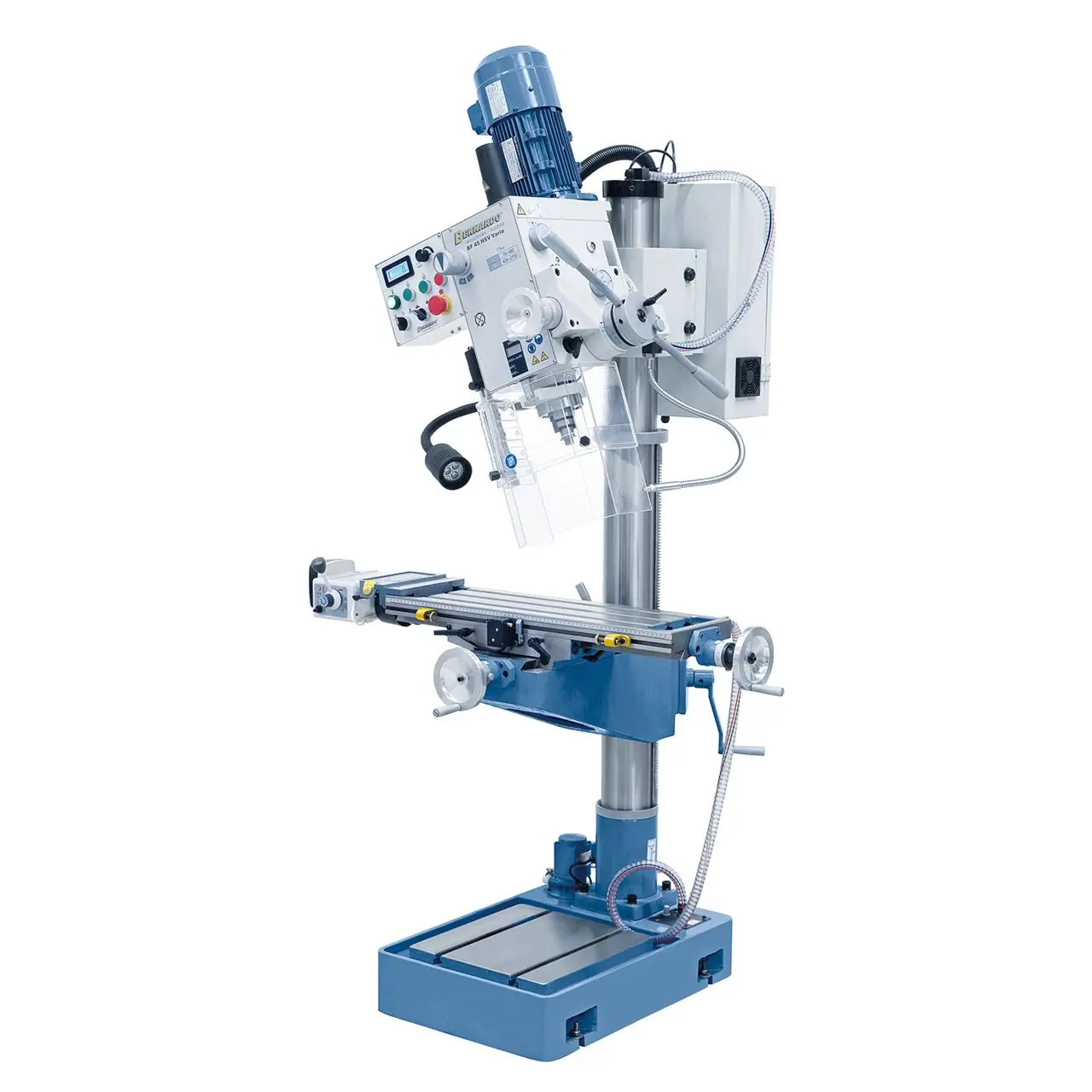

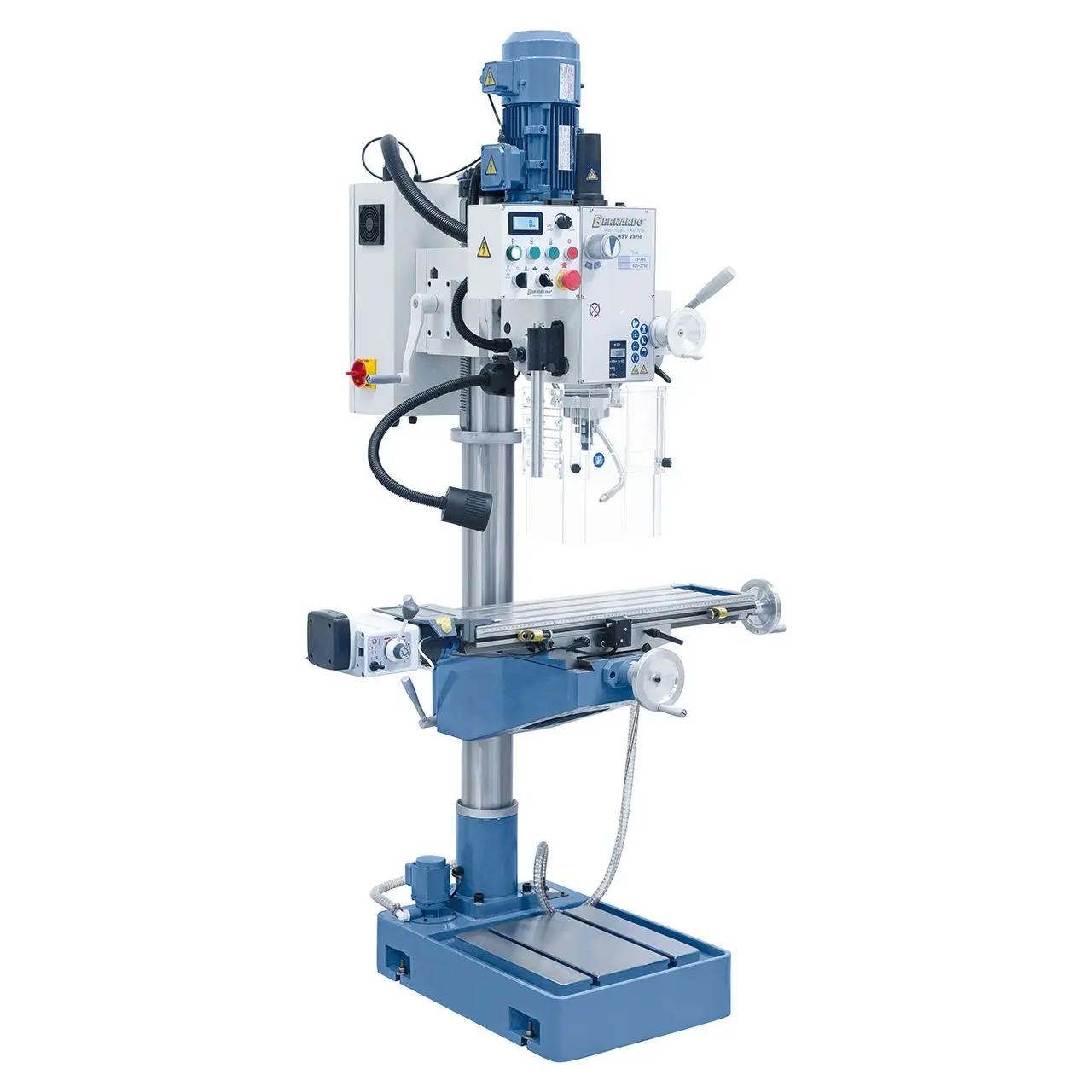

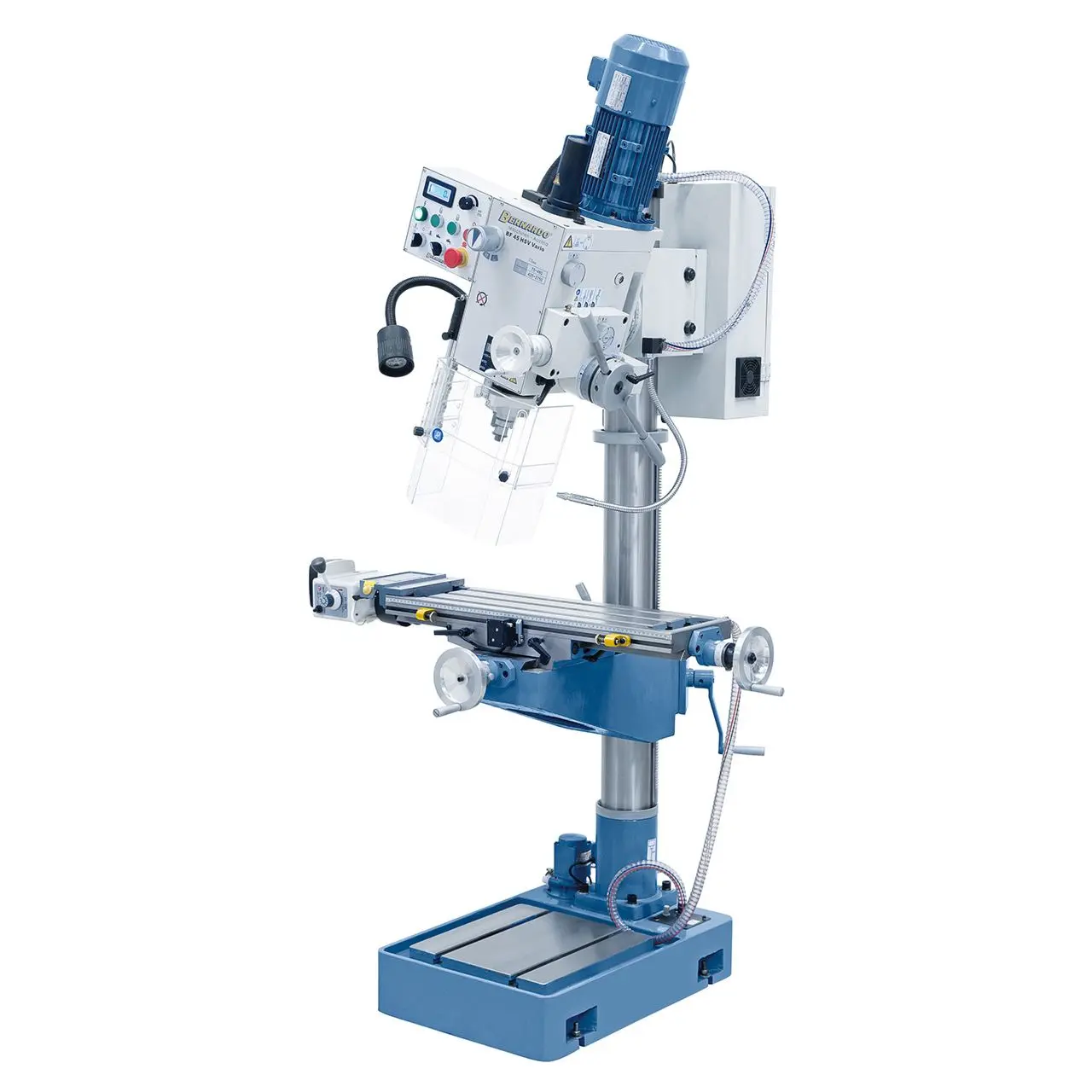

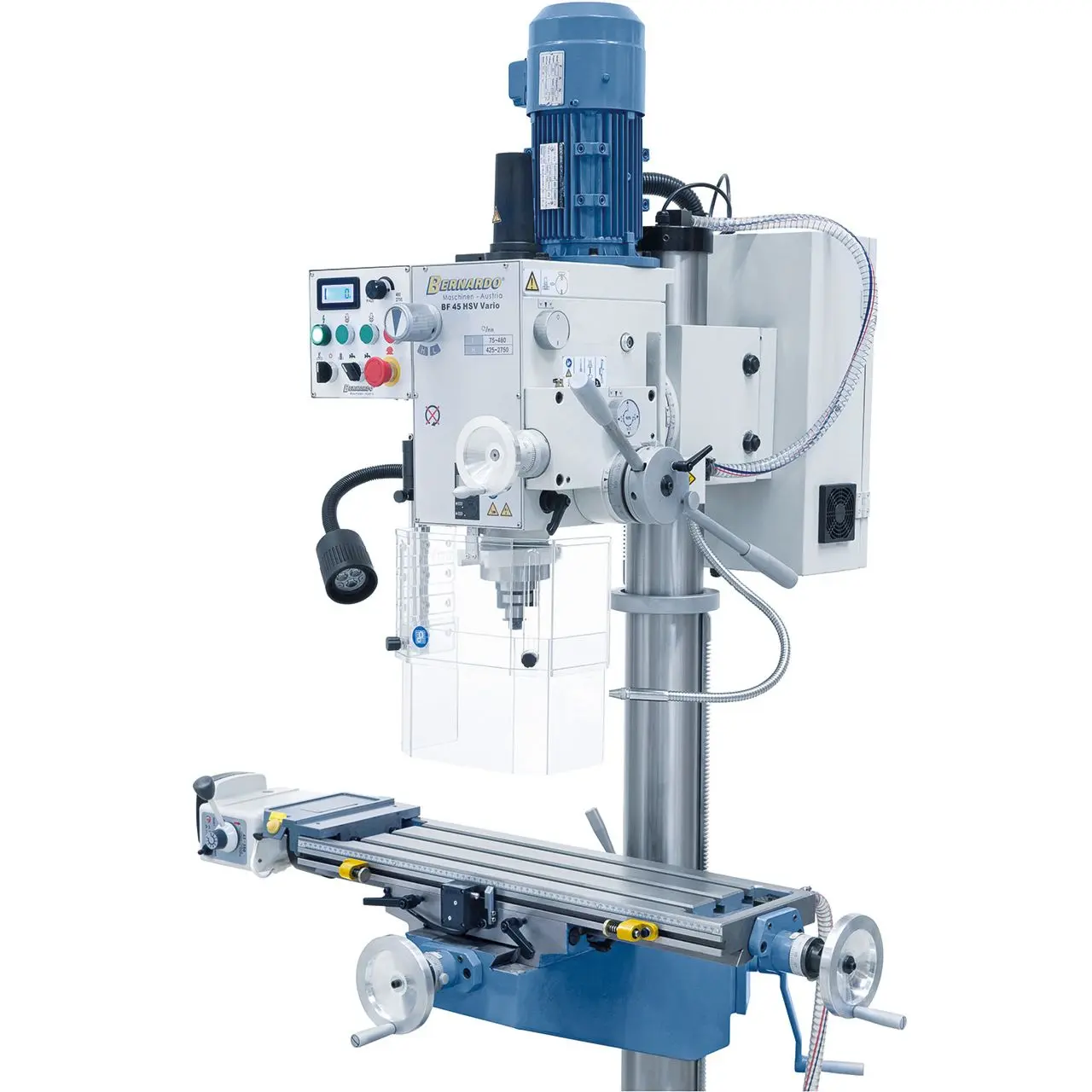

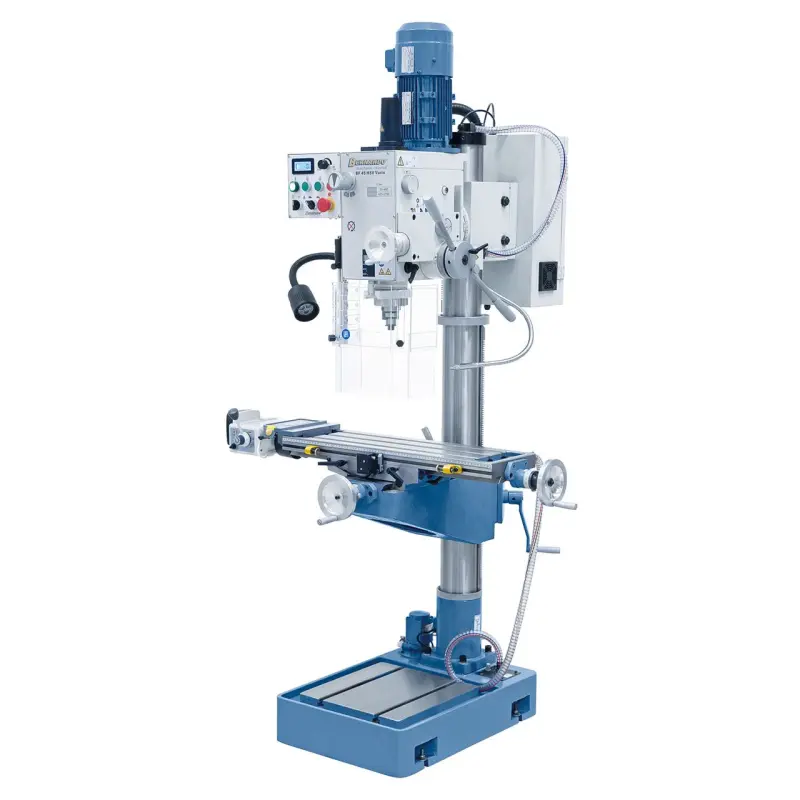

Přesná sloupová vrtačko-frézka Bernardo řady BF se strojním posuvem pinoly a osy X, frekvenčním měničem otáček

• Vrtačko-frézka mnohostranně použitelná v opravárenských provozech, mechanických dílnach i v oblastech výuky
• Poskytuje základní možnosti vrtacích a frézovacích prací ve vodorovných, svislých i nakloněných rovinách
• Díky kompaktní konstrukci, standardnímu posuvu pinoly, digitálnímu zobrazení zdvihu pinoly a plynulé regulaci rychlosti otáček frekvenčním měničem s optimálním průběhem točivého momentu je tento model ideální pro modeláře, řemeslníky a opravny
• Vysoká bezpečnost zajištěná výškově stavitelným ochranným krytem podle normy CE
• Rozměrný křížový stůl s T-drážkami a obvodovým kanálem pro chladicí kapalinu
• Velmi klidný chod zajišťují broušená převodová ozubená kola běžící v olejové lázni

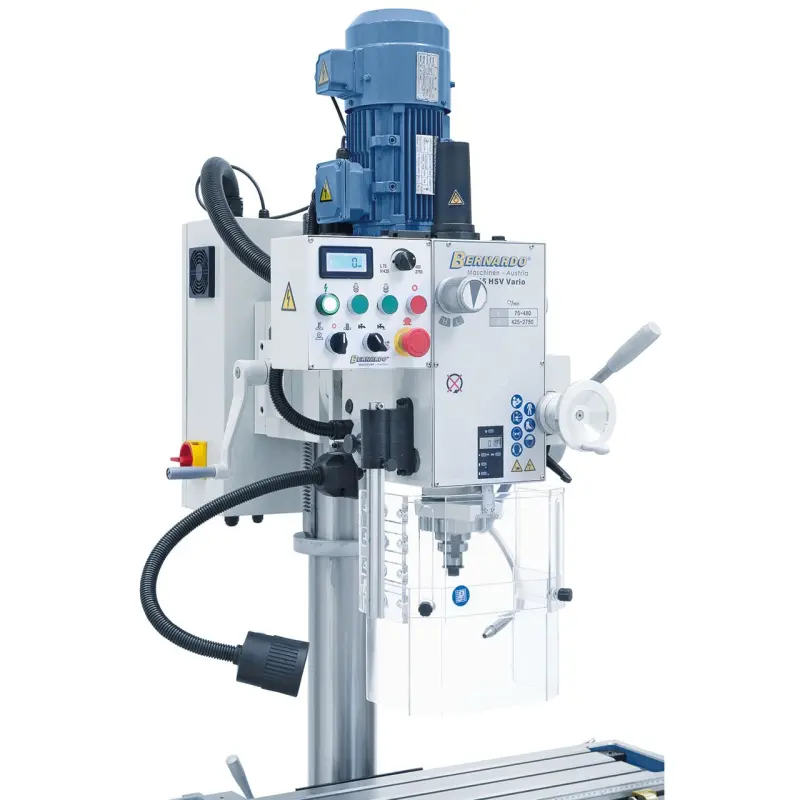

• Seriově vybavena digitálním zobrazením vysunutí a otáček pinoly, LED pracovním osvětlením

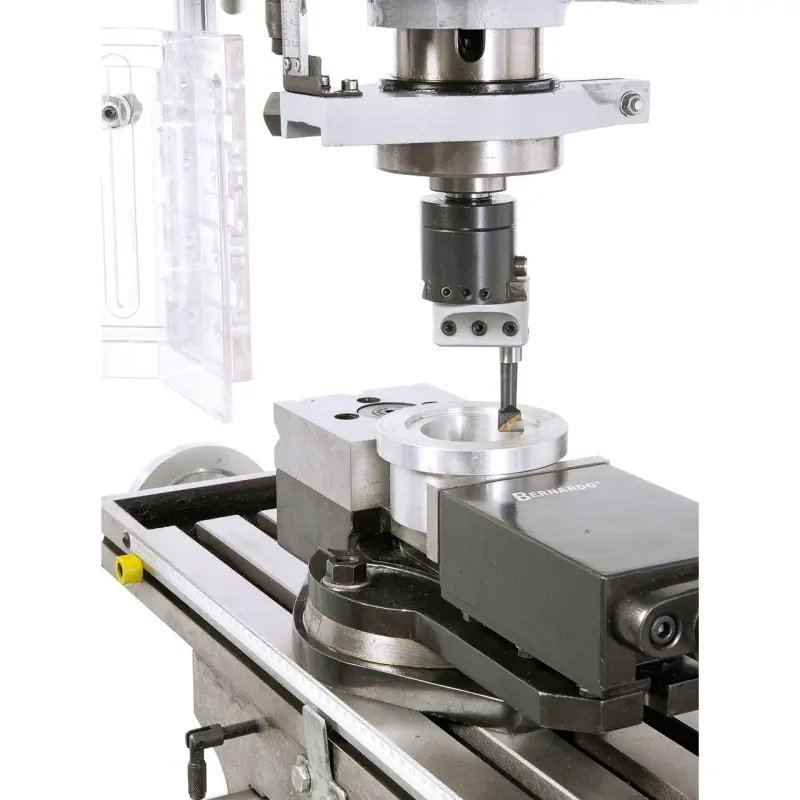

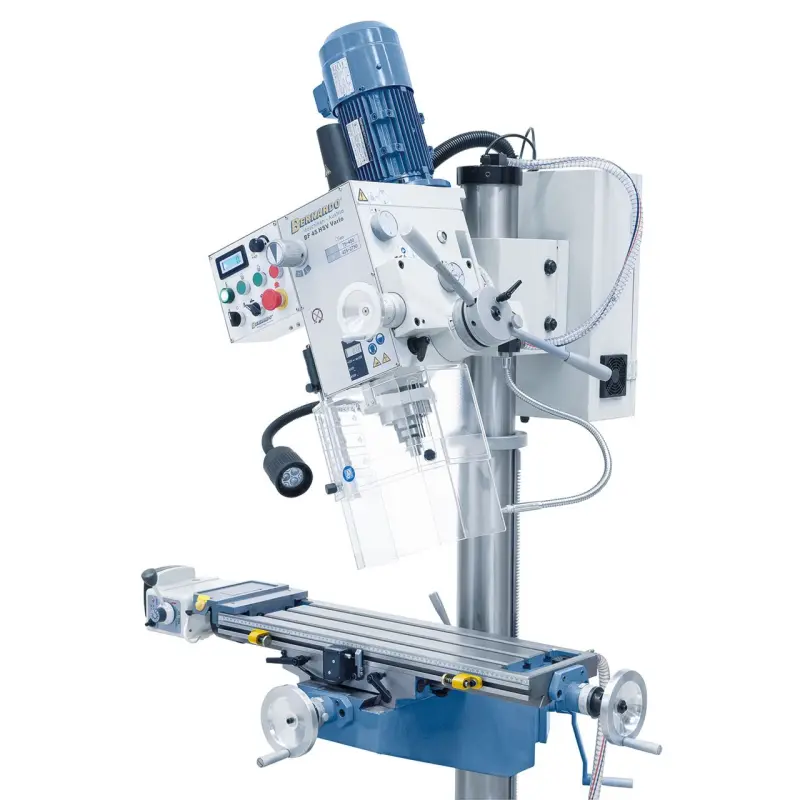

• Frézovací hlava je otočná na obě strany pro úhlové vrtání, frézování zkosení a mnoho dalšího
• Rybinové vedení v osách x, z, s vymezením vůlí klínovými lištami
• Stabilní a broušený ocelový sloup, navržený pro velké namáhání
Standardně s automatickým podáváním hrotů
• Pravý a levý chod pro závitování
• Opracovaná základna s T-drážkami pro upínání vysokých obrobků
• Dodáváno s automatickým posuvem pinoly a zařízením pro řezání závitů
• Rychloposuv a jemný posuv lze přepínat pomocí spojky
• Kvalitní valivá ložiska zajišťují vysokou přesnost běhu vřetene

Součásti dodávky vrtačko-frézky Bernardo

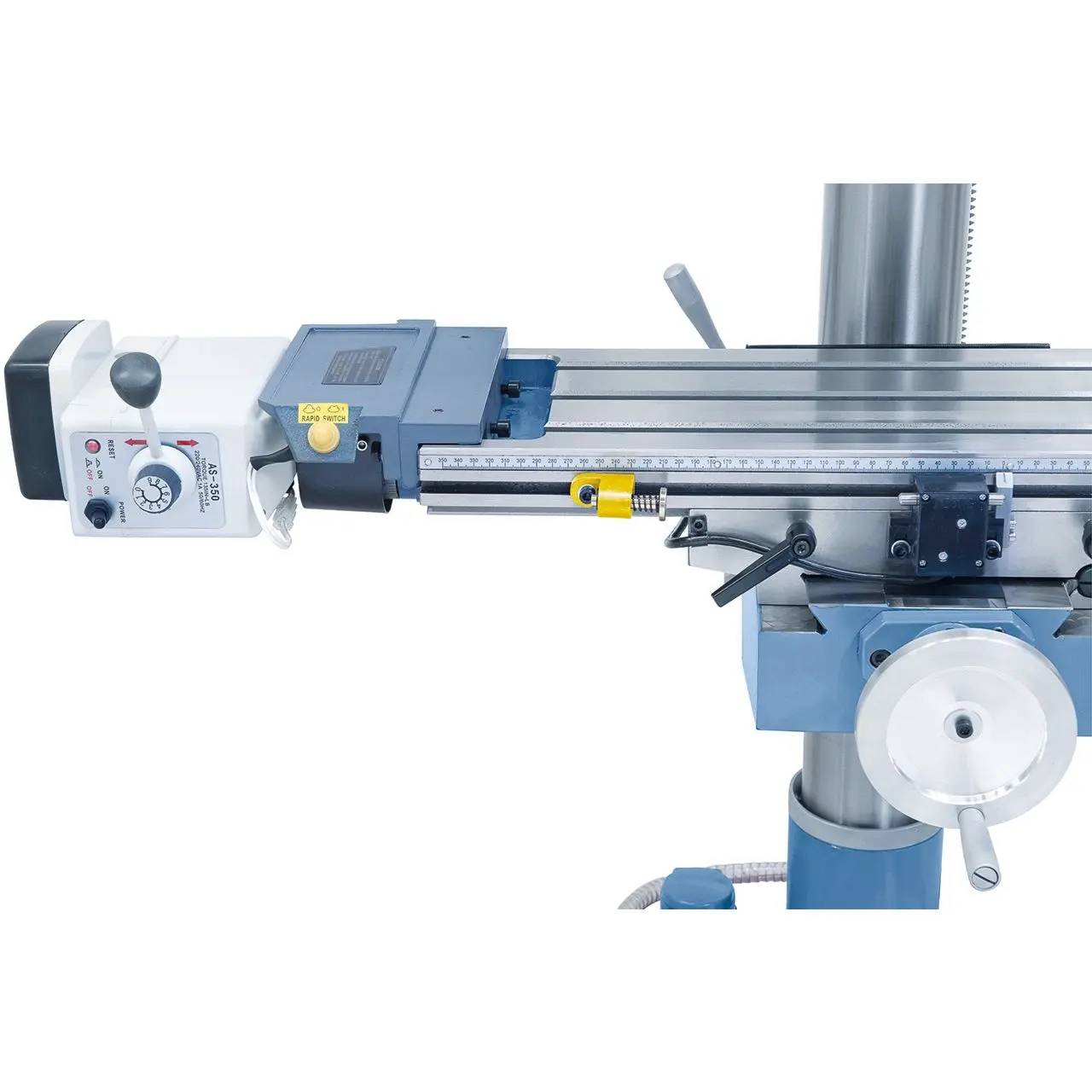

• Strojní posuv AL 450 D v ose X

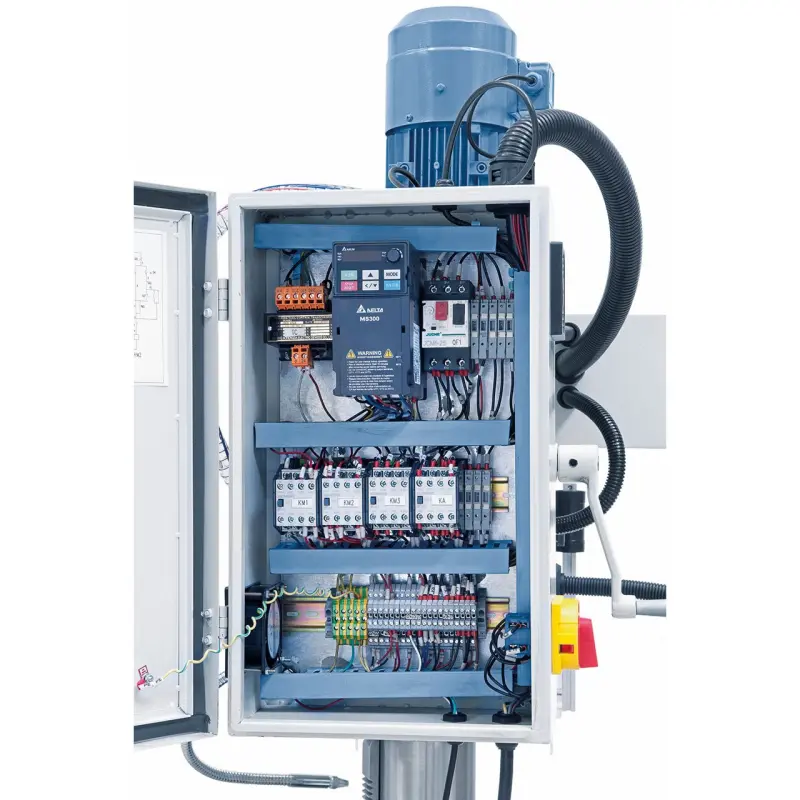

• Frekvenční měnič otáček
• Rychloupínací sklíčidlo 1 ÷ 16 mm / B 16
• Upínací trn MK 4/B 16
• Upínací šroub M 16 ve vřeteni
• Redukce MK 4/MK3
• Kombinovaný frézovací MK 4/27 mm
• Strojní posuv vřetene
• Výškově stavitelný ochranný kryt
• Digitální zobrazení zdvihu pinoly
• Digitální zobrazení rychlosti
• Zařízení pro řezání závitů
• Chladicí zařízení
• LED pracovní osvětlení
• Nastavitelná stupnice
• Servisní a obslužné nářadí
