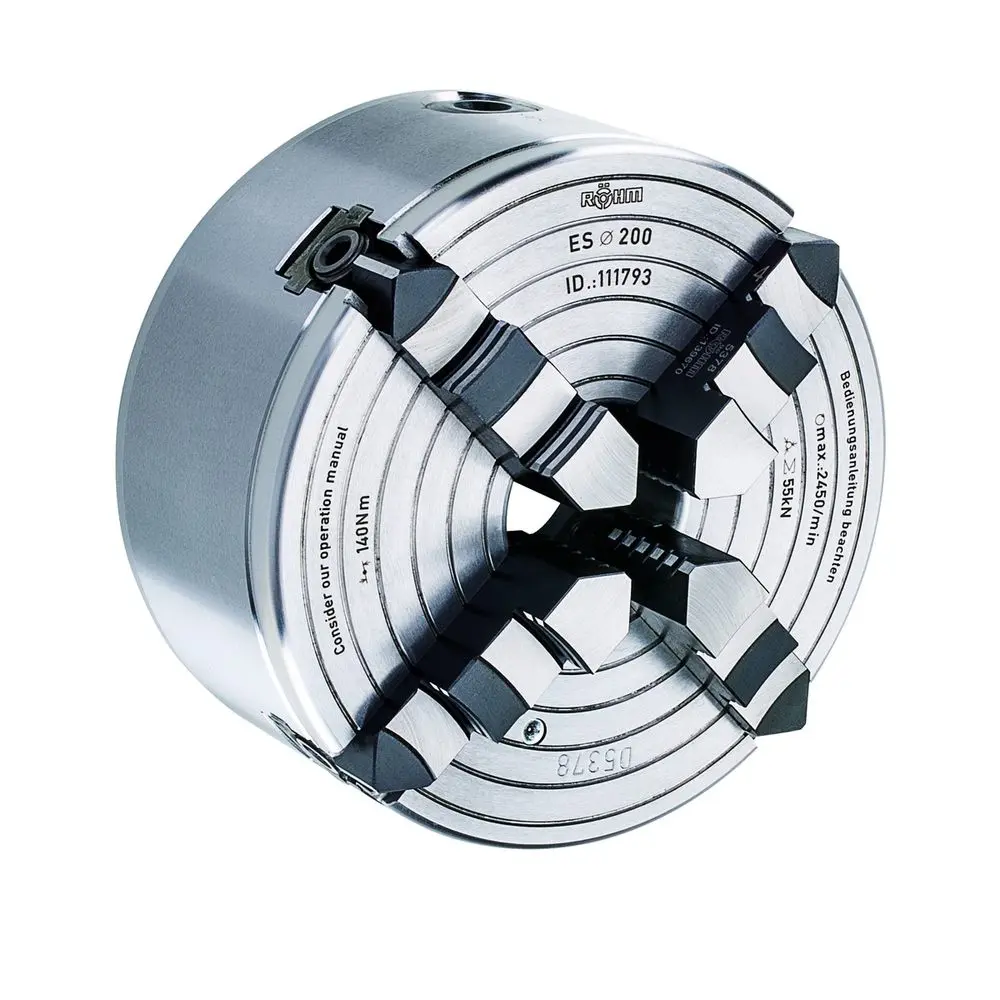

4-čelisťové sklíčidlo RÖHM ES 160/4 (DIN 6351)

• S válcovým středícím upínáním dle DIN 6351
• Přesnost oběhu <0,05 mm
• Bez montáže
• Průměr sklíčidla [mm]: 160
• Středicí/upínací průměr [mm]: 125
• Průchod vřetena [mm]: 42
• Max. otáčky [U.min ^-1]:
• Krouticí moment [Nm]: 110
• Max. upínací síla [kN]: 47
• Hmotnost [kg]: 10,75

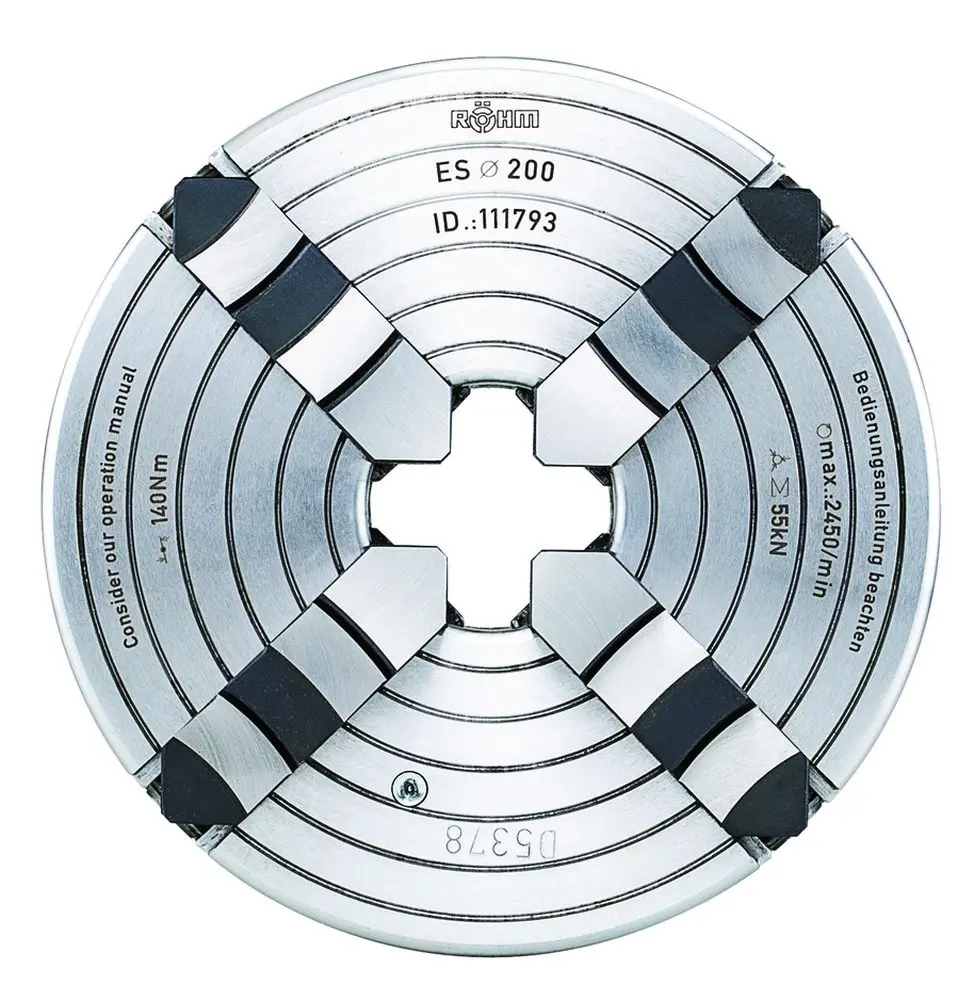

Kombinované 4-čelisťové sklíčidlo RÖHM ES 160/4 (Typ A, DIN 6351)

Osvědčená kombinovaná, ručně ovládaná spirálová sklíčidla s ocelovým tělem, jsou univerzálně použitelný upínací prostředek pro použití v oblastech, kde je vyžadováno univerzální upínání.

• Univerzálně použitelný upínací prostředek pro použití na soustruzích, otočných stolech, dělicích hlavách, atd.
• Optimalizováno pro zpracování nepravidelně tvarovaných obrobků
• Kombinovaná možnost upnutí díky dvěma různým nastavením čelistí:
  • Soustředné nastavování kombinovaných čelistí (pohyb v tělese).
    Upínací rozsah může být snadno přizpůsoben otočením kličky v celém rozsahu upínání
    To umožňuje rychlé upnutí obrobků různých průměru v upínacích broušených čelistech se zajištěním soustřednosti
  • Samostatné nastavování nástavbových čelistí. Díky tomu lze obrobky s nepravidelným tvarem upínat jako na lícní desce.
• Kalené čelisti jsou oboustranně broušené
• Sklíčidlo je standardně dodáváno s jednou sadou otočných čelistí
• Vibracím odolné ocelové a kované tělo sklíčidla, spirálový kroužek je kovaný v zápustce, vyvážený a kalený

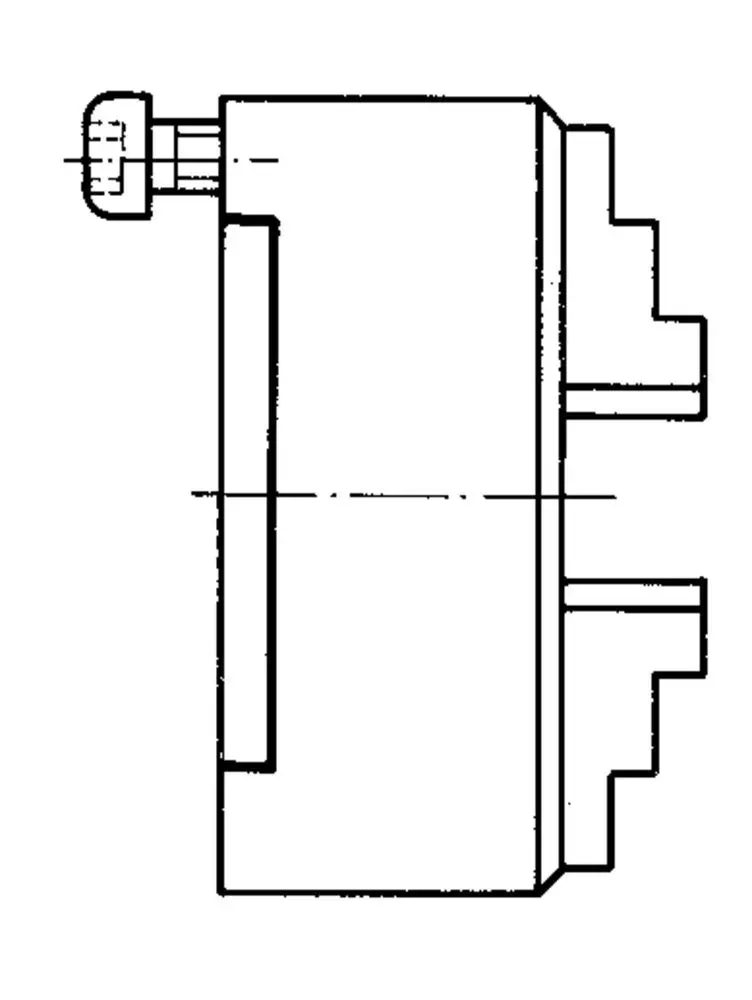

• Provedení sklíčidla: S válcovým středicím upnutím dle DIN 6351, tvar A
