• Rozměry [mm]: 480×528×60

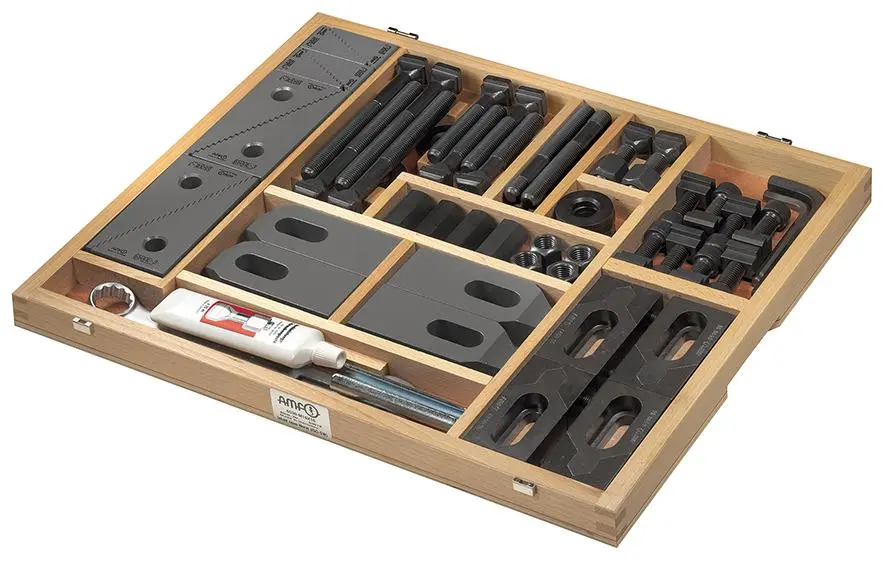

Univerzální upínky pro T-drážky M20x22 AMF 83642 (Sada 42 dílů)

• Ze zušlechtěné oceli
• Balení se sortimenten obsahují všechny potřebné prvky pro rychlé upínání nástrojů, přípravků nebo obrobků na stroly s T-drážkami
• Všechny díly lze vyměnit nebo kdykoliv doplnit podle DIN nebo podnikové normy
• Dodáváno v dřevěném boxu včetně pasty na šrouby
• Bez odejmutelného sklopného poklopu lze sady umístit otevřené v dílenské skříňce

Součásti dodávky upínací sady

• Univerzální upínací podložky [mm]: 4x vel. 2 - 4x vel. 3
• Upínka se sraženým koncem, drážkovaným koncem, s nastavitelným šroubem [mm]: 4x 22/160
• Šroub do T-drážky [mm]: 4x 125 - 4x 200
• Závitový svorník [mm]: 4x 125
• Šestihranná matice: 6x
• Spojovací matice: 4x
• Podložka s kuželovým zapuštěním: 6x
• Kyvná upínka: M20 x 22 bez hlubokých upínacích čelistí obj. č. 3934. Za tím účelem jsou v rozsahu dodávky 4 pružinové držáky upínáků
• Nástroj na čištění drážek: 1x 22÷32
• Otevřený očkový klíč [mm]: 1x 30
