• Výkon motoru [W]: 900 / 1 500
• Napájecí napětí [V] / [Hz]: 400 / 50
• Maximální průměr vrtáku / ocel [mm]: 25
• Vyložení [mm]: 265
• Kužel vřetena: MK 4
• Otáčky vřetena (plynule) [U.min^-1]: 80 ÷ 2 800
• Počet stupňů rychlosti: 2
• Vrtací hloubka [mm]: 180
• Posuv: ruční / strojní
• Počet stupňů posuvů: 4
• Rozsah posuvů [mm.ot^-1]: 0,08 ÷ 0,32
• Typ spojky: elektromagnetická
• Max. axiální tlak na vřeteno [kN]: 8
• Úhel natáčení vrtacího stolu [°]: -
• Průměr sloupu [mm]: 120
• Velikost pracovního stolu [mm]: 375 × 450
• Velikost pracovní základny [mm]: -
• Rozměry T-drážky [mm]: 14
• Svislý pohyb vřeteníka [mm]: 170
• Svislý pohyb vrtacího stolu [mm]: 410
• Maximální vzdálenost vřeteno - stůl [mm]: 900
• Maximální vzdálenost vřeteno - základna [mm]: -
• Objem chladicí kapaliny [l]: 20
• Celková výška [mm]: 2 300
• Hlavní rozměry stroje [mm]: 650 × 1 130 × 2 300
• Hmotnost [kg]: 590

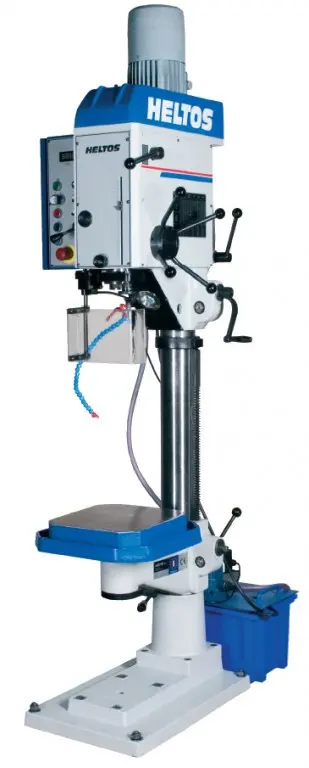

Sloupová vrtačka Heltos Saturn VS 32

Sloupová vrtačka VS 32 převzala od svých předchůdců tuhou konstrukci a provozní spolehlivost. Vrtačka VS 32 je určena pro vrtání, vystružování a řezání závitů v kusové a sériové výrobě

• Masivní litinová základna vrtačky.
• K pohonu rychlostí využívají převody ozubenými koly.
• Vřeteník je svisle přestavitelný a otočný na bohatě dimenzovaném nosném sloupu.
• Vrtačka s plynulou změnou otáček frekvenčním měničem, který pomocí přepínací páky předlohy dává stroji dvě řady otáček ve velkém rozsahu 80 - 2800 ot/min.
• Těleso vřeteníku je, na rozdíl od svých předchůdců, změněno v monolitní celek, který zajišťuje tuhost konstrukce a provozní spolehlivost.
• Převodovka strojního posuvu je zcela nové konstrukce. Je řazena pomocí páky ručního posuvu a tlačítkem na ovládacím panelu.
• Tento typ sloupové vrtačky je vybavena elektromagnetickou spojkou.
• Strojní posuv se vypíná tlačítkem na ovládacím panelu (kdykoliv), nebo najetím na koncový spínač při nastavení hloubky vrtání.
• Při překročení maximálního tlaku na vřeteno, otupení nástroje, dochází automaticky k vypnutí strojního posuvu.
• Vrtačka je vybavena zařízením na uvolnění nástroje z vřetena bez použití vyrážecího klínu.
• Hloubka vrtání se nastavuje na přehledné milimetrové stupnici s dorazem.
• Vřeteno je uloženo v kvalitních kuličkových ložiscích.
• Výškové nastavení stolu a vřeteníku - ozubeným hřebenem
• Pravé a levé otáčky vřetene

Vrtačka Heltos - součásti dodávky:

• Ochranný kryt nástroje
• Pracovní osvětlení
• Klika
• Vyrážecí klín nástrojů
• Elektrovýzbroj dle CE normy
• Olejová náplň
• Chlazení
• Strojní posuv
