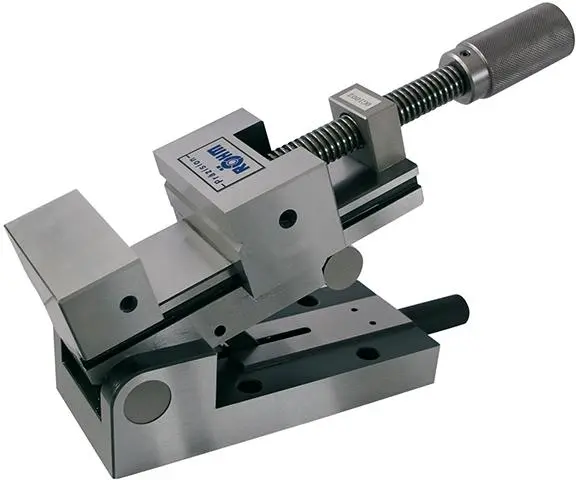

Přesný sinusový svěrák Röhm PS-SV Nr. 1 s otočnou osou vpředu (EDE38810070)
- Šířka čelistí [mm]: 70
- Rozsah [mm]: 80
- Výška čelistí [mm]: 30
- Upínací síla [kN]: 6
- Celková délka [mm]: 160
- Celková výška [mm]: 93
- Hmotnost [kg]: 5,3
Vzorec pro výpočet koncového rozměru x
x = sin α * K {pro dosedací plochu A}
x = sin α * K + 1 {pro dosedací plochu BI}
Příklad:
Má se vypočítat:
Konečný rozměr pro úhlové nastavení 24° 15“ u přesného sínusového svěráku PS-SV
Dané hodnoty: K = 100, α = 0,4107
Výsledek: x = 0,4107 * 100 = 41,07
Konečný rozměr činí 41,07 mm
Precizní sinusový svěrák Röhm s otočnou osou vpředu
- Používá se pro svou vysokou přesnost v nástrojárnách při broušení, frézování, měřeni atd.
- Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené
- Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušenou prizmou
- S upnutím a uvolněním pomocí závitového vřetena
- Úhlové nastavení s rozsahem nastavení 0 ÷ 46° se provádí koncovými rozměry na sinusovém principu
- Ložiskové a opěrné čepy jsou kalené a broušené s přesností 0,001 mm
- Upínací přípravek se může v každé úhlové poloze uzamknout
- Pravoúhlost1: 100 mm = 0,005 mm
- Rovnoběžnost2: 100 mm = 0,002 mm
- Úhlová odchylka při 45° = ± 15“
- Pro vysokou přesnost jemného broušení, frézování a měření
Poznámka:
1 - Základní plocha k upínací ploše pevné čelisti
2 - Základní plocha k horní vodicí hraně
