• Šířka drážky a [mm]: 14
• Délka l¹ [mm]: 49
• Šroub do T-drážky [mm]: M12 x 14 x 100
• Upínaná výška h [mm]: 10 ÷ 38
• Šířka drážky [mm]: 14
• Rozměr e¹ [mm]: 21
• Rozměr e² [mm]: 40

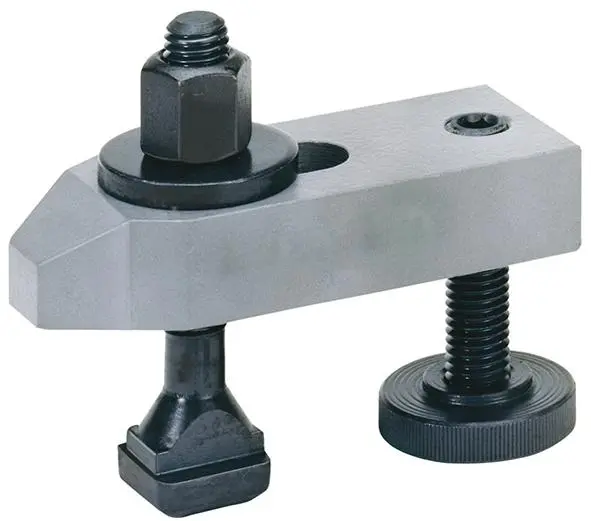

Upínací příložka 14x49 mm AMF 70284, s nosem, T-šroubem a opěrným šroubem, DIN 6314 V

• Upínka s nosem, s T-šroubem a opěrným šroubem
• Provedeno ze zušlechtěné oceli, lakováno

Součásti dodávky upínky

• Upínka s nosem
• Šroub pro T-drážky DIN 787
• Šestihranná matice
• Podložka
