• Velikost: 63
• Přestavení na výšku (h-H) [mm]: 50 ÷ 62
• Rozměr A [mm]: 40
• Rozměr B [mm]: 40
• Rozměr L [mm]: 63
• Rozměr šestihranu (SW) [mm]: 17
• Stoupání (výškové nastavení) H* [mm.U]: 0,86
• Nosnost [kN]: 40

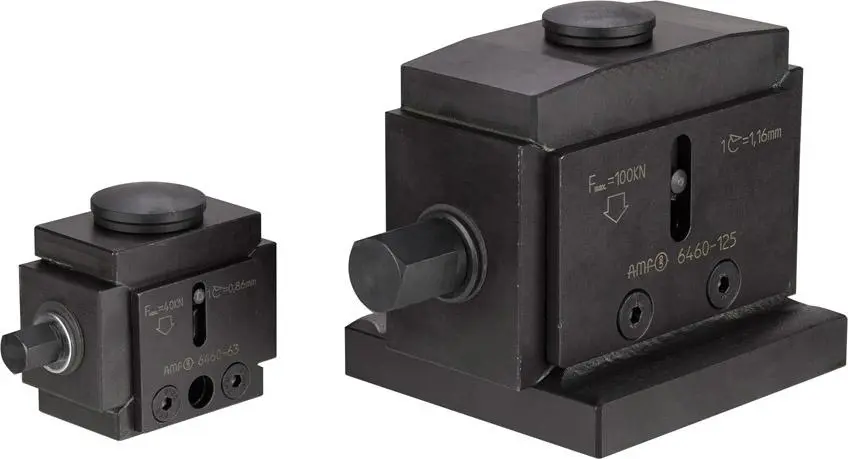

Vyrovnávací a seřizovací klín Herkules

• Ze zušlechtené tvárné litiny a oceli
• Popuštěno na brunýrovaný odstín
• Provedení se středicím otvorem průměr 12 mm
• Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F_max.)
• Přesně opracované klínové plochy dovolují klidné a přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby
• Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu
• Vhodné= k upínáni těžých litinových a kovaných obrobků na velkých nástrojových zařízeních
• Kromě toho se rovnací klín může nasadit na „těžké šroubovací podpěry"
• Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm)

Součásti dodávky sestavy vrovnávacího klínu Herkules

• Rovnací klín s kulovým nástavcem [Obj. č. 3930]
