• Rozměr pracovního stolu [mm]: 250 x 520
• T-drážky počet/šířka [mm]: 1 / 14
• Upínací deska s permanentním magnetem [mm]: 250 x 500
• Max. posuv - podélný [mm]: 560
• Max. posuv - příčný [mm]: 260
• Max. vzdálenost středu vřetene od povrchu stolu [mm]: 450
• Maximální hmotnost obrobku [kg]: 150
• Rozměry brusného kotouče [mm]: 200 x 20 x 31,75
• Rychlost stolu, hydraulický pohon [m.min^-1]:3 ÷ 20
• Příčný posuv
  • Příčné nastavení ručním kolem [mm.ot^-1]:4
  • Dílek noniusu [mm]: 0,02
• Vertikální posuv
  • Vertikální nastavení ručním kolem [mm.ot^-1]:2
  • Dílek noniusu [mm]: 0,01
• Motor vřetene [W]: 1 500
• Otáčky vřetena [U.min^-1]: 2 850
• Rozměry (š x h x v) [mm]: 1 700 x 1 400 x 1 750
• Hmotnost [kg]: 1 010

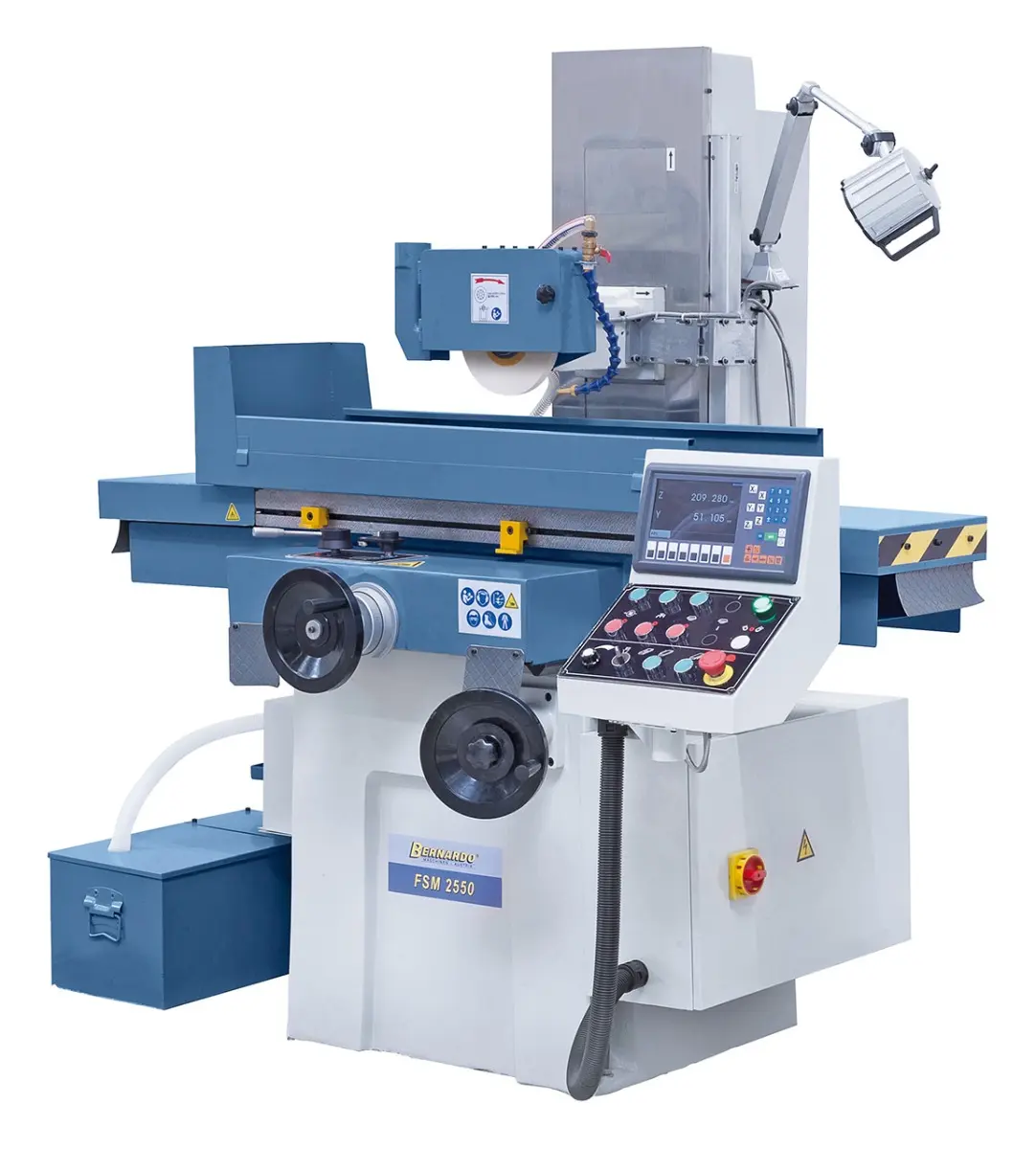

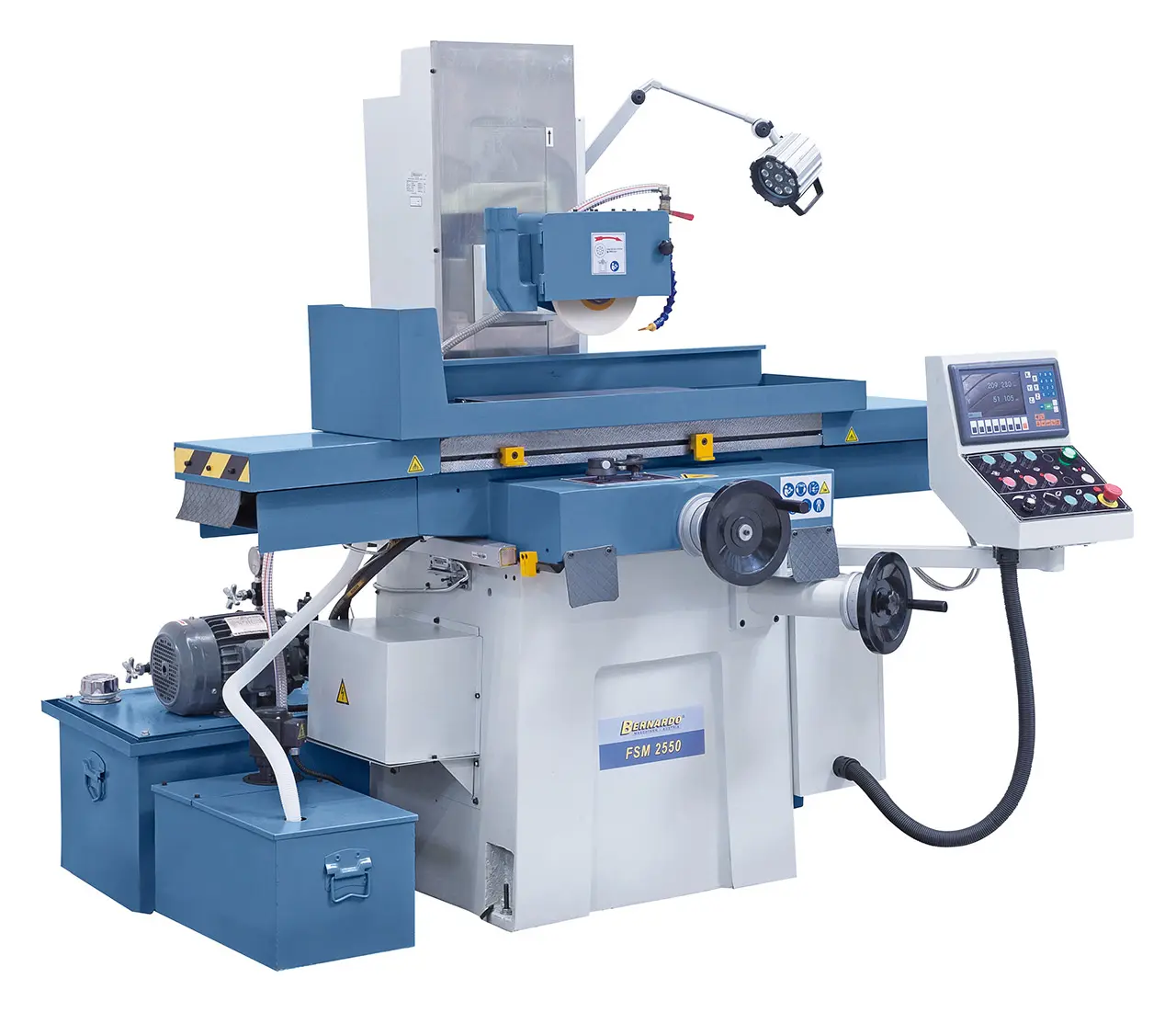

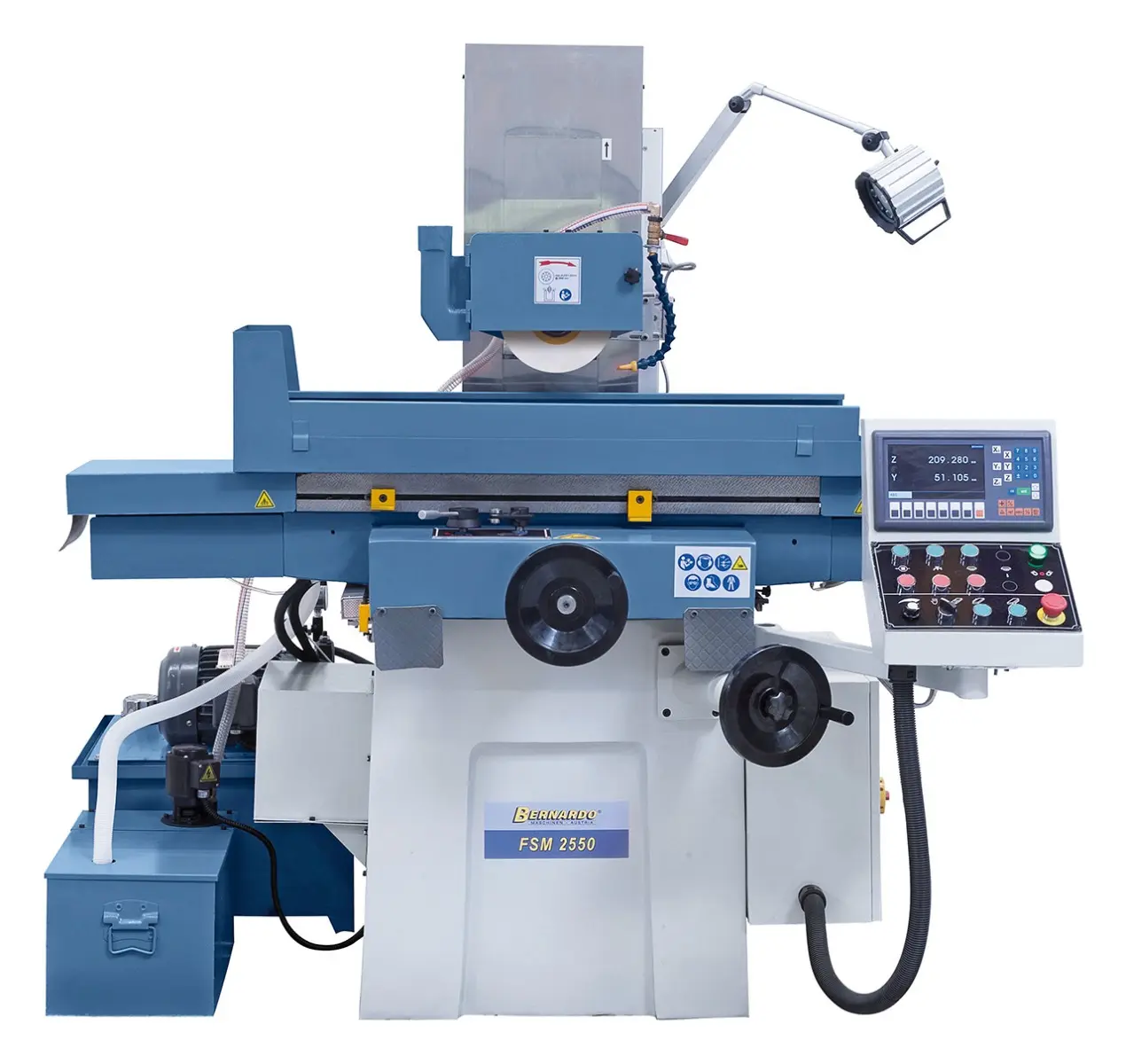

Masivní rovinná bruska Bernardo řady FSM

• Díky rozsáhlému standardnímu příslušenství nabízí tento model optimální balíček služeb pro výrobu nástrojů a forem
• Chod vřetena s nízkými vibračemi díky předpjatým speciálním axiálním a radiálním ložiskům
• Slip-stick-efekt - prášková povrchová úprava vodících ploch zajisťuje, že ve všech 2 osách nedojde k zadírání kluzných ploch
• Kalené a broušené přesné V-ploché vedení pro podélný pohyb stolu
• Příčný pohyb stolu v přesném dvojitém V-vedení
• Všechny hlavní komponenty brusky naplocho, jako je podstavec, základna a stůl jsou vyrobeny z vysoce kvalitní šedé litiny
• Samostatná hydraulická jednotka s tepelným výměníkem, zamezuje vibracím a tepelnému namáhání
• Vysoká stabilita díky silnému žebrování a velkoryse dimenzovaným stěnám
• Komplexní hydraulický systém zajišťuje plynulý chod stolu i při velkém zatížení stolu
• Kompletní vybavení již v základní dodávce:
  • 2osé digitální odměřování
  • Motorické ovládání posuvu v osách X a Y, včetně regulace
  • permanentní magnetická upínací deska
  • mnoho dalšího příslušenství
• Centrální mazání pro všechny vodicí dráhy
• Nepostradatelné pro menší díly a rychlé procesy broušení

Součásti dodávky brusky na plocho Bernardo

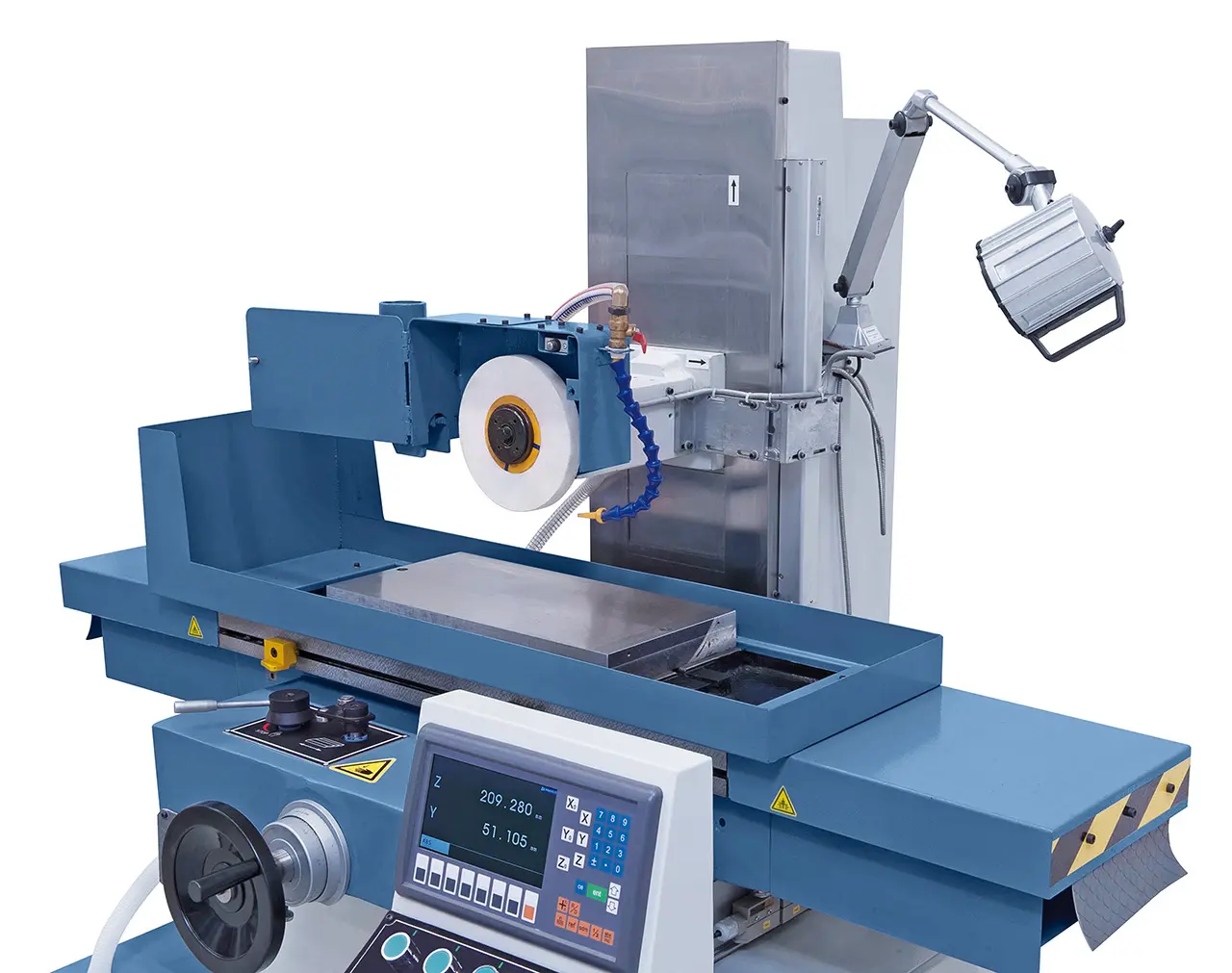

• Digitální odměřování polohy ve 2 osách ES-12 H s LCD displejem
• Strojní posuv osy X pomocí hydromotoru včetně regulace
• Strojní posuv osy Y pomocí elektromotoru včetně regulace
• Brusný kotouč
• Příruba brusného kotouče
• LED pracovní světlo
• Upínací deska s trvalým magnetem
• Vyvažovací stojan
• Vyvažovací trn
• Ochranné kryty
• Odmagnetizační zařízení

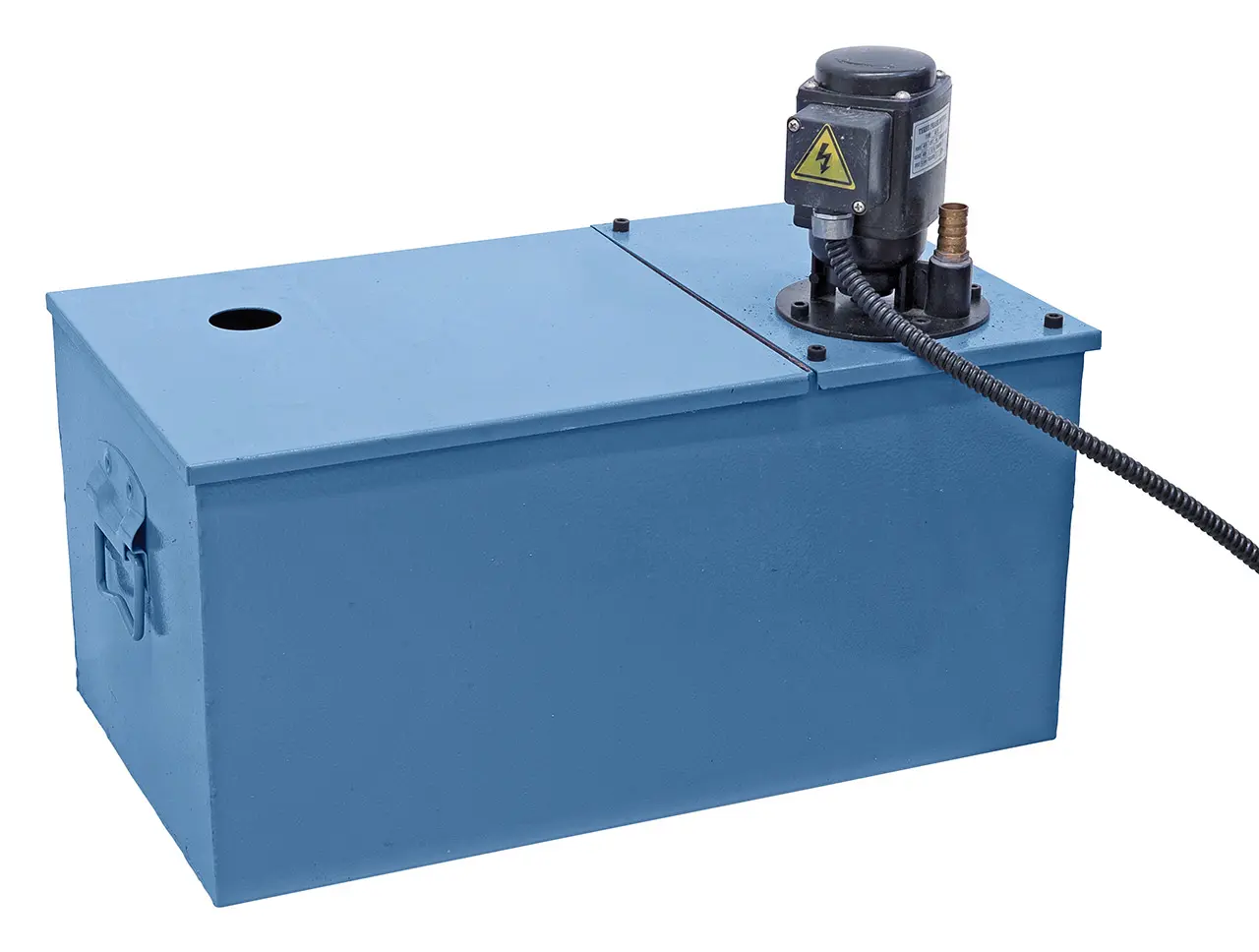

• Chladicí zařízení
• Diamantový orovnávač brusných kotoučů
• Nivelační kyvné prvky
• Centrální mazání
• Obslužné a servisní nářadí
