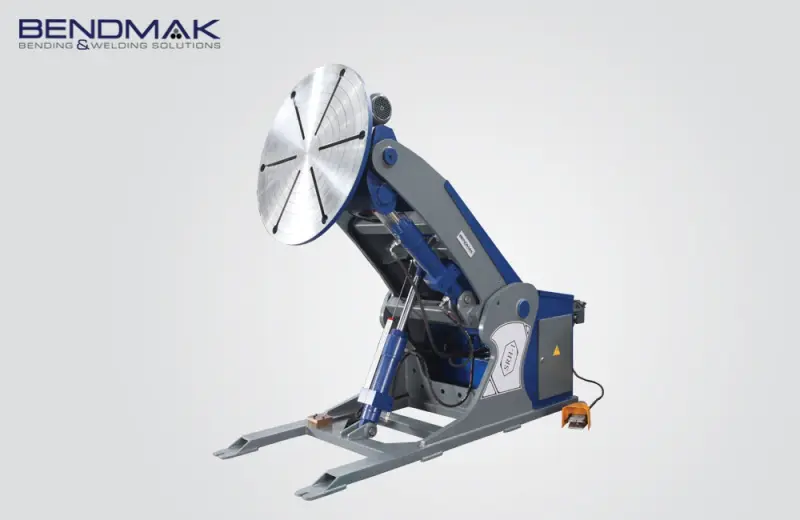

Otočné hydraulické polohovadlo Bendmak SRH-7000

• Výkon motoru (rotační) [W]: 2 200
• Výkon motoru pro hydrauliku (naklápění a zdvih) [W]: 2 200
• Napětí [V]: 400
• Jmenovitá nosnost [kg]: 7 000

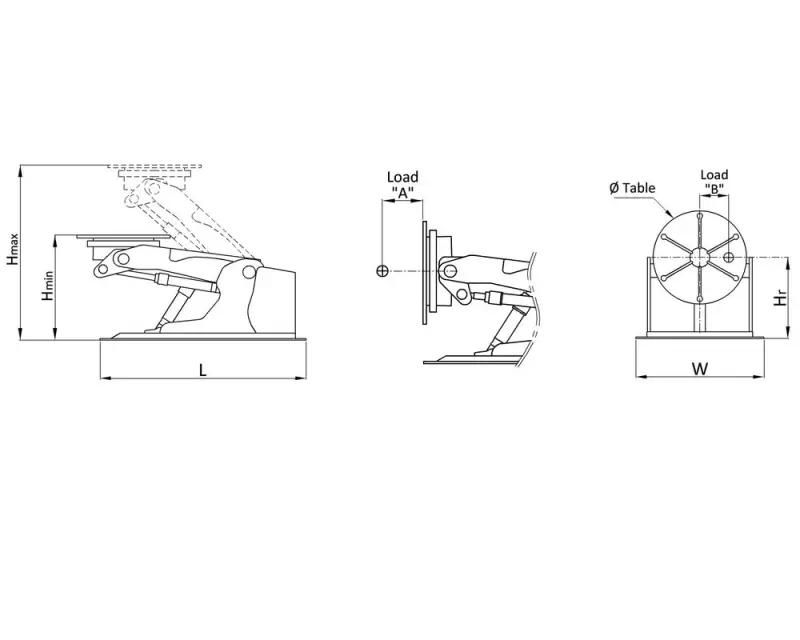

• Max. vzdálenost od těžiště (A) [mm]: 150
• Max. vyosení - vzdálenost od středu (B) [mm]: 150
• Možnost otočení stolu [°]: 360
• Možnost naklopení stolu [°]: 0 ÷ 110
• Otáčky stolu [U.min^-1]: 0,1 ÷ 0,9
• Průměr stolu [mm): 1 300
• Výška stolu (při horizontální poloze) [mm): 1 040 ÷ 1 740
• Výška osy naklápění stolu [mm): 850
• T-drážky - počet: 5
• T-drážky - úhel [°]: 72
• Rozměry (d x v x š ) [mm]: 2 800 × 1 740 × 1 550
• Zemnění [Amp]: 500
• Hmotnost [kg]: 3 500

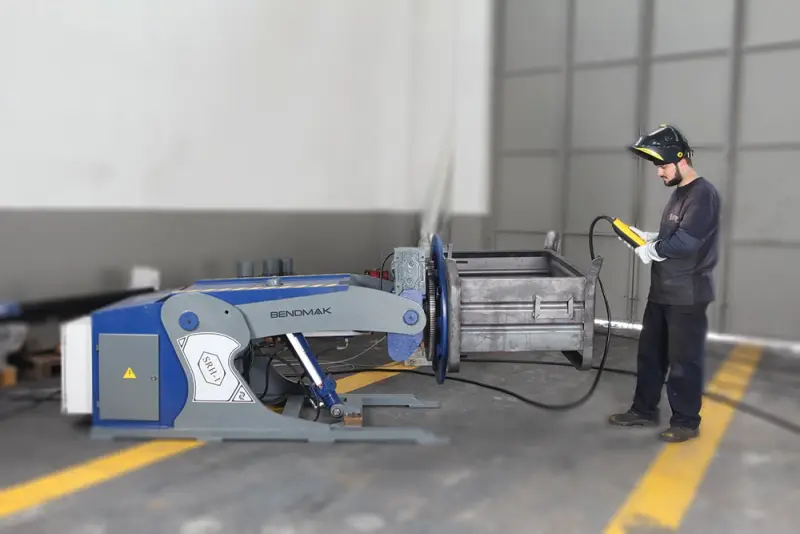

Stolové - otočné polohovadlo Bendmak SRH-7000 s hydraulickým naklápěním

Rotační polohovadla s hydraulickým zvedáním a naklápěním stolu, plynulou motorickou regulací otáček pro rotaci upevněných součástí ve vertikální i v horizontální poloze, jsou vhodná pro zvýšení rychlosti a efektivity během automatického i manuálního svařování.
Tato polohovadla - svařovací stoly hrají důležitou roli v ocelářských konstrukčních dílnách s minimalizací provozu jeřábu.

• Konstrukce hydraulický nastavitelných svařovacích polohovadel je navržena v souladu s nejvhodnější konfigurací pro otáčení a úhlové naklápění stolu
• Odlišně od jiné kontrukce je výška hydraulicky nastavitelná se zachování polohy stolu. Takže operátoři mohou pracovat efektivněji
• Je možné umístit všechny kusy dle velikosti v rozsahu celé plochy stolu bez ohledu na různorodost geometrických tvarů
• Polohovadla řady SRH jsou vybavena jednotkou s regulací otáček od 0,1 do 1,1 ot/min
• Tuhé a masivní provedení svařované konstrukce a robustní převodovka předurčují otočné polohovadlo především pro profesionální použití
• Konstrukce polohovadel umožňuje otáčení stolu a zároveň i naklápění dopředu a dozadu
• Polohovadlo je vybaveno tuhým rámem, motorem, systémem pro otáčení stolu i pro pohyb stolu dopředu a dozadu, jednotkou dálkového ovládání
• Polohovadla jsou kotvena k podlaze, aby byla schopna nést i těžké dílce
• Na kruhovém stolu polohovadel jsou standardní T-drážky, které umožňují rychlé a pevné uchycení obrobku
• Otáčivý pohyb stolu zajišťuje převodové ústrojí
• Rychlost otáčení stolu je možno snadno nastavit pomocí dálkového řízení s 5 m kabelem

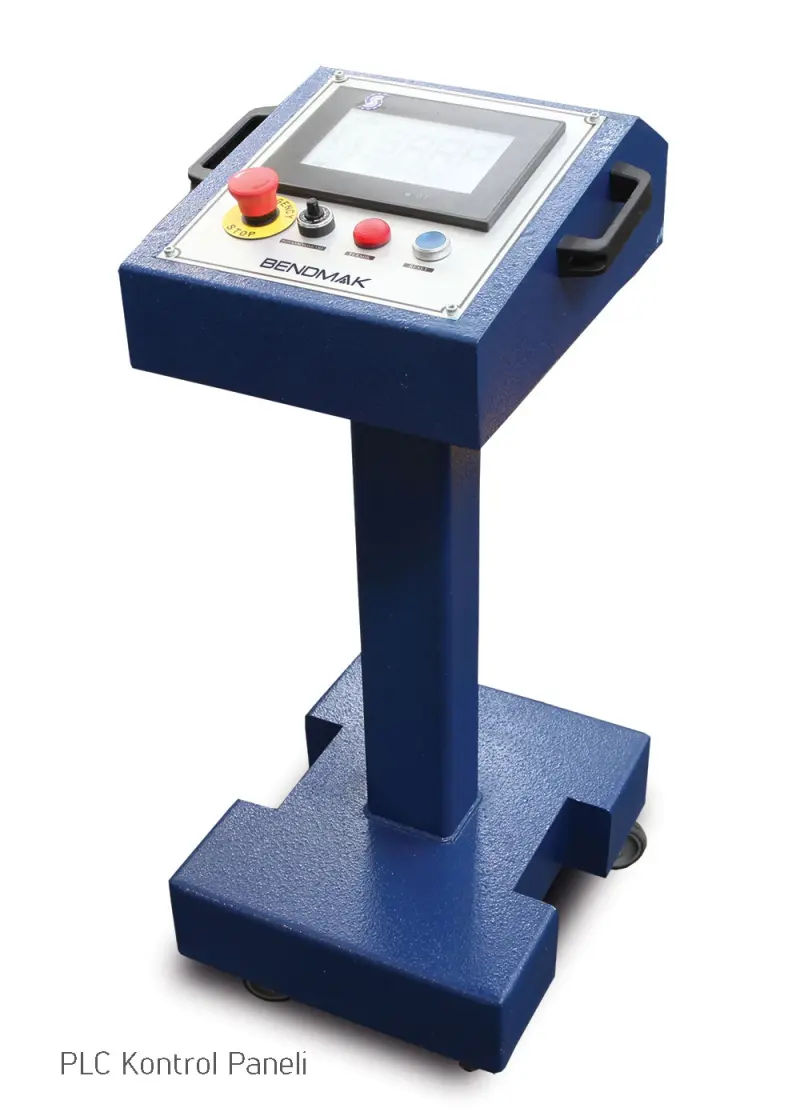

• Jako volitelné vybavení je možno do všech modelů zaintegrovat PLC

Součásti dodávky polohovadla Bendmak

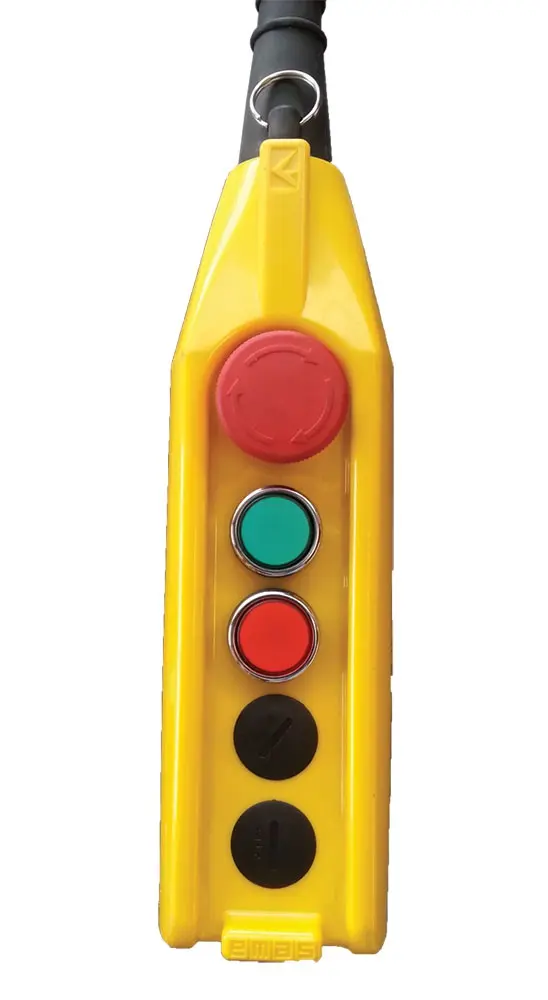

• Dálkový ovladač s kabelem v délce 5 m
• Nastavitelná rychlost otáčení
• Digitální ukazatel rychlosti otáčení na panelu regulátoru
• Svařované tělo podstavce
• Motory s brzdou a nuceným chlazením ventilátorem
