Otočné hydraulické polohovadlo Bendmak SRH-3500

• Výkon motoru (rotační) [W]: 1 500
• Výkon motoru pro hydrauliku (naklápění a zdvih) [W]: 1 500
• Napětí [V]: 400
• Jmenovitá nosnost [kg]: 3 500

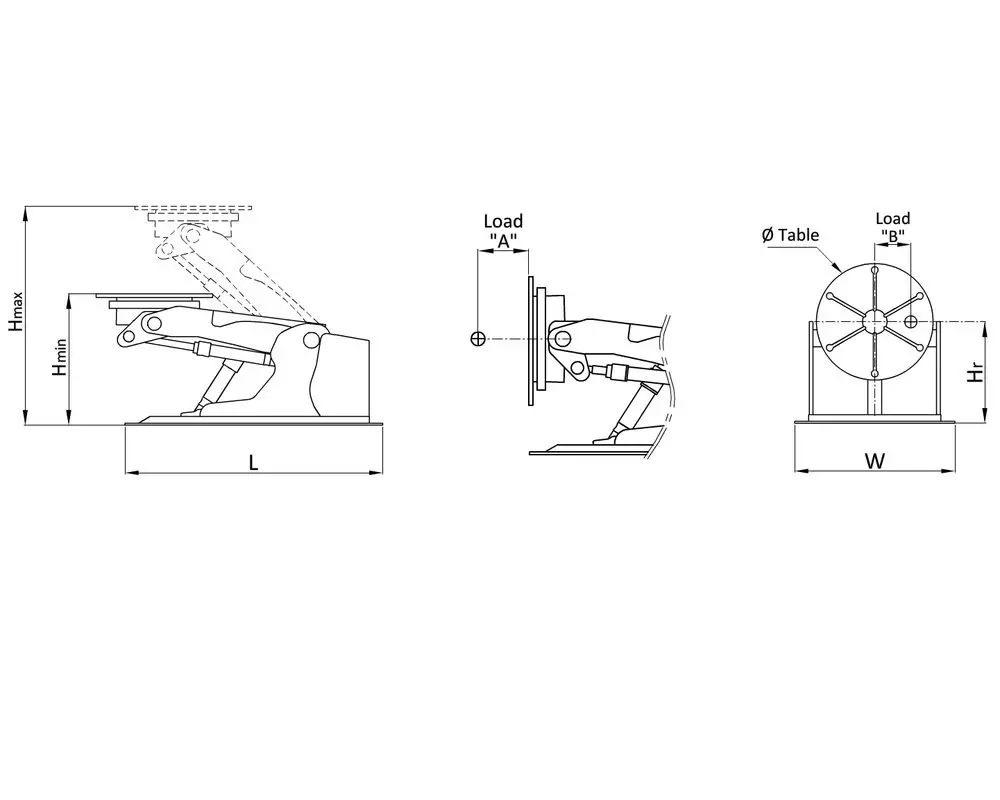

• Max. vzdálenost od těžiště (A) [mm]: 150
• Max. vyosení - vzdálenost od středu (B) [mm]: 150
• Možnost otočení stolu [°]: 360
• Možnost naklopení stolu [°]: 0 ÷ 110
• Otáčky stolu [U.min^-1]: 0,1 ÷ 0,9
• Průměr stolu [mm): 960
• Výška stolu (při horizontální poloze) [mm): 1 070 ÷ 1 800
• Výška osy naklápění stolu [mm): 830
• T-drážky - počet: 6
• T-drážky - úhel [°]: 60
• Rozměry (d x v x š ) [mm]: 2 400 × 1 800 × 1 350
• Zemnění [Amp]: 500
• Hmotnost [kg]: 1 500

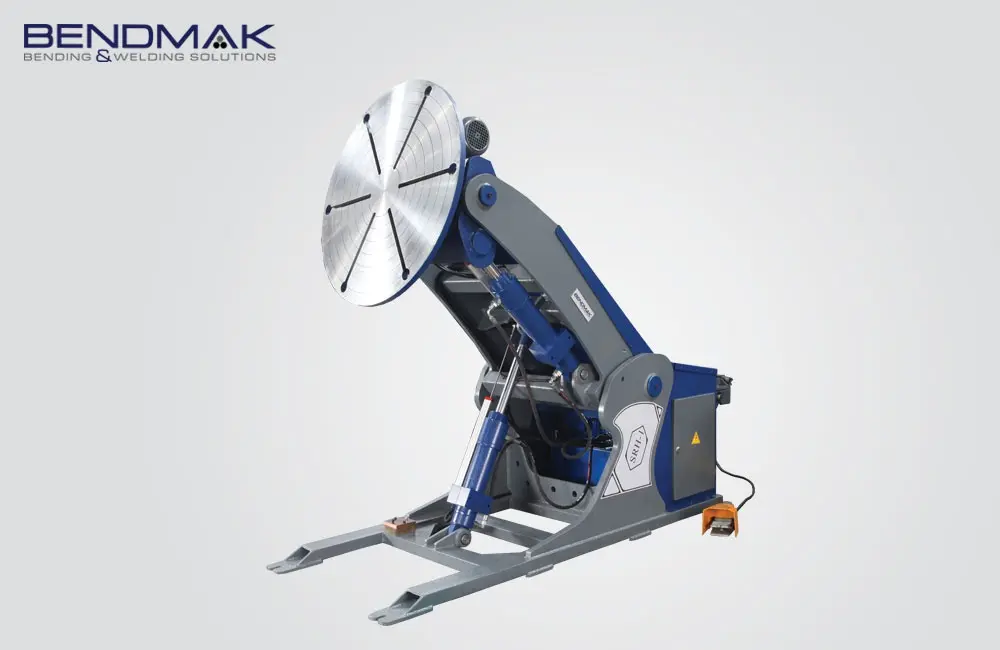

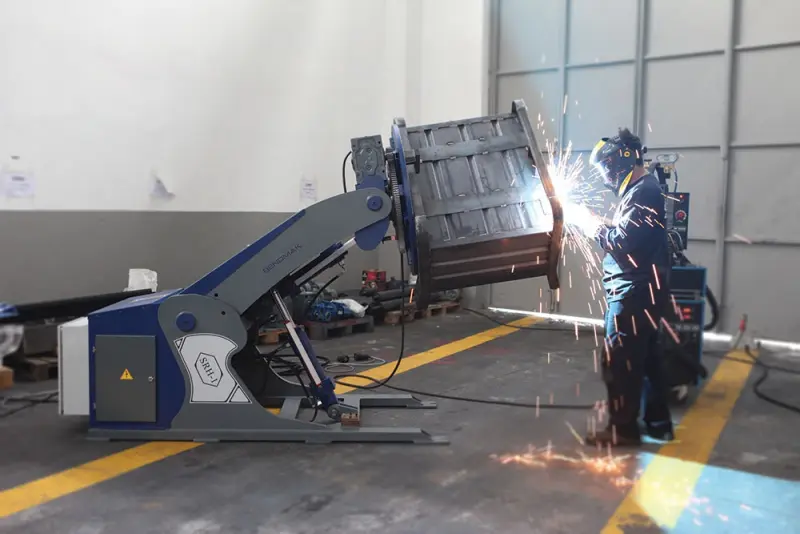

Stolové - otočné polohovadlo Bendmak SRH-3500 s hydraulickým naklápěním

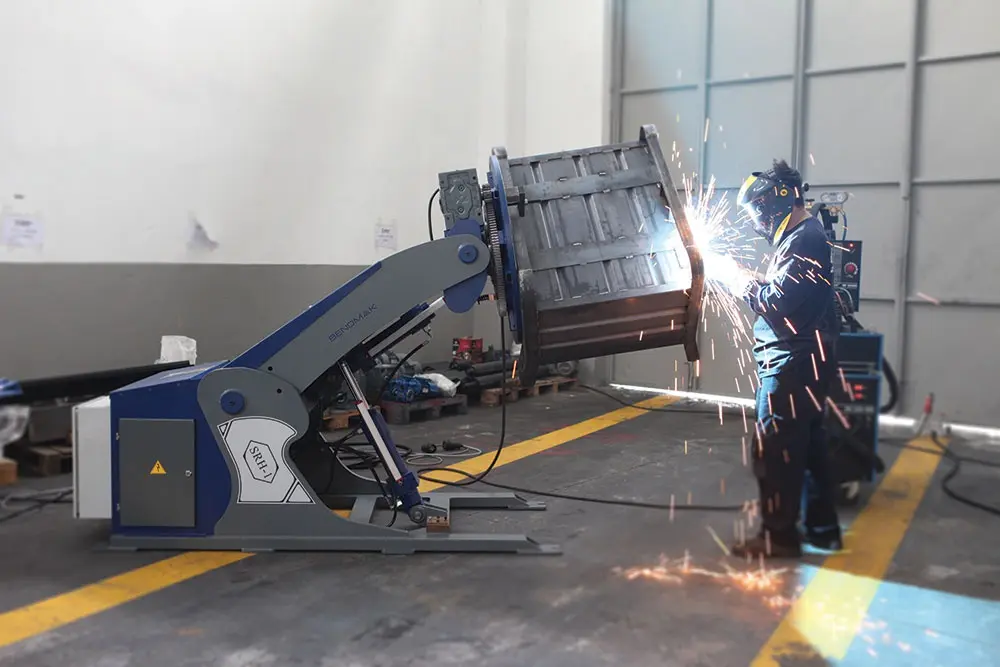

Rotační polohovadla s hydraulickým zvedáním a naklápěním stolu, plynulou motorickou regulací otáček pro rotaci upevněných součástí ve vertikální i v horizontální poloze, jsou vhodná pro zvýšení rychlosti a efektivity během automatického i manuálního svařování.
Tato polohovadla - svařovací stoly hrají důležitou roli v ocelářských konstrukčních dílnách s minimalizací provozu jeřábu.

• Konstrukce hydraulický nastavitelných svařovacích polohovadel je navržena v souladu s nejvhodnější konfigurací pro otáčení a úhlové naklápění stolu
• Odlišně od jiné kontrukce je výška hydraulicky nastavitelná se zachování polohy stolu. Takže operátoři mohou pracovat efektivněji
• Je možné umístit všechny kusy dle velikosti v rozsahu celé plochy stolu bez ohledu na různorodost geometrických tvarů
• Polohovadla řady SRH jsou vybavena jednotkou s regulací otáček od 0,1 do 1,1 ot/min
• Tuhé a masivní provedení svařované konstrukce a robustní převodovka předurčují otočné polohovadlo především pro profesionální použití

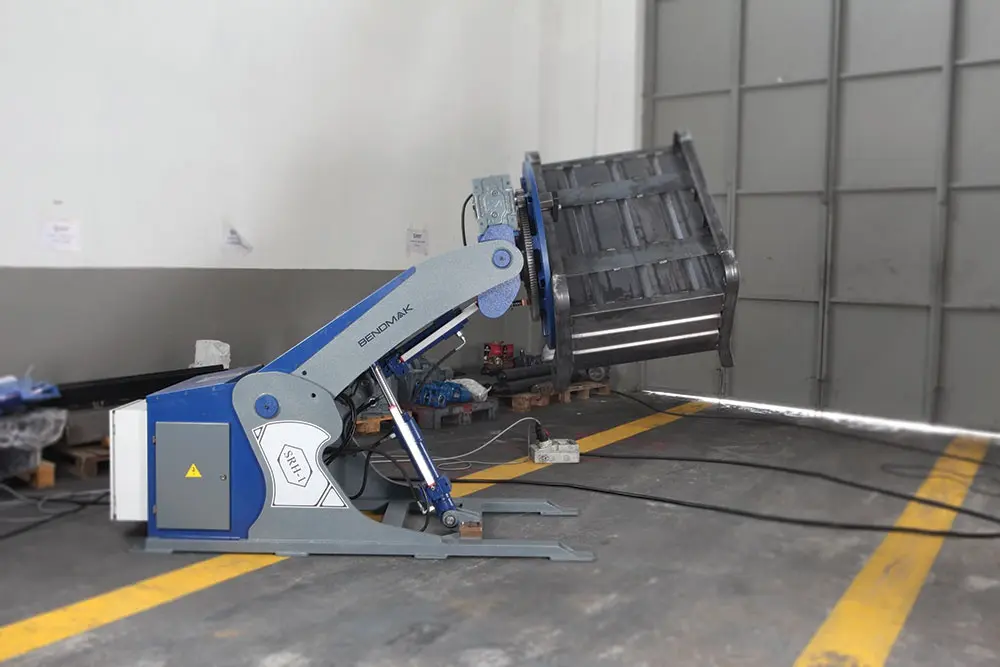

• Konstrukce polohovadel umožňuje otáčení stolu a zároveň i naklápění dopředu a dozadu
• Polohovadlo je vybaveno tuhým rámem, motorem, systémem pro otáčení stolu i pro pohyb stolu dopředu a dozadu, jednotkou dálkového ovládání
• Polohovadla jsou kotvena k podlaze, aby byla schopna nést i těžké dílce
• Na kruhovém stolu polohovadel jsou standardní T-drážky, které umožňují rychlé a pevné uchycení obrobku
• Otáčivý pohyb stolu zajišťuje převodové ústrojí

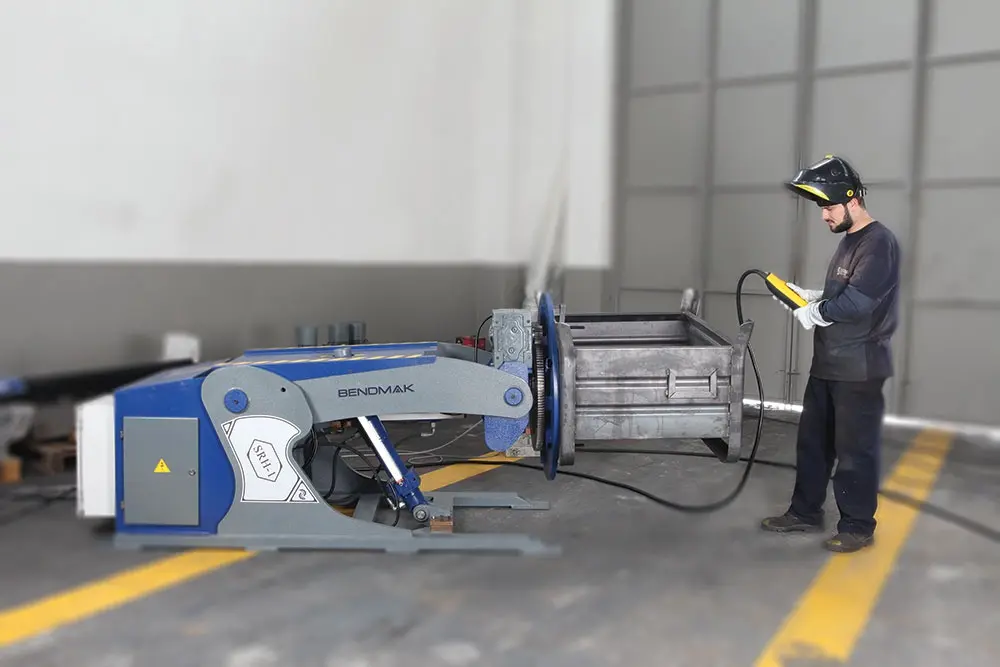

• Rychlost otáčení stolu je možno snadno nastavit pomocí dálkového řízení s 5 m kabelem

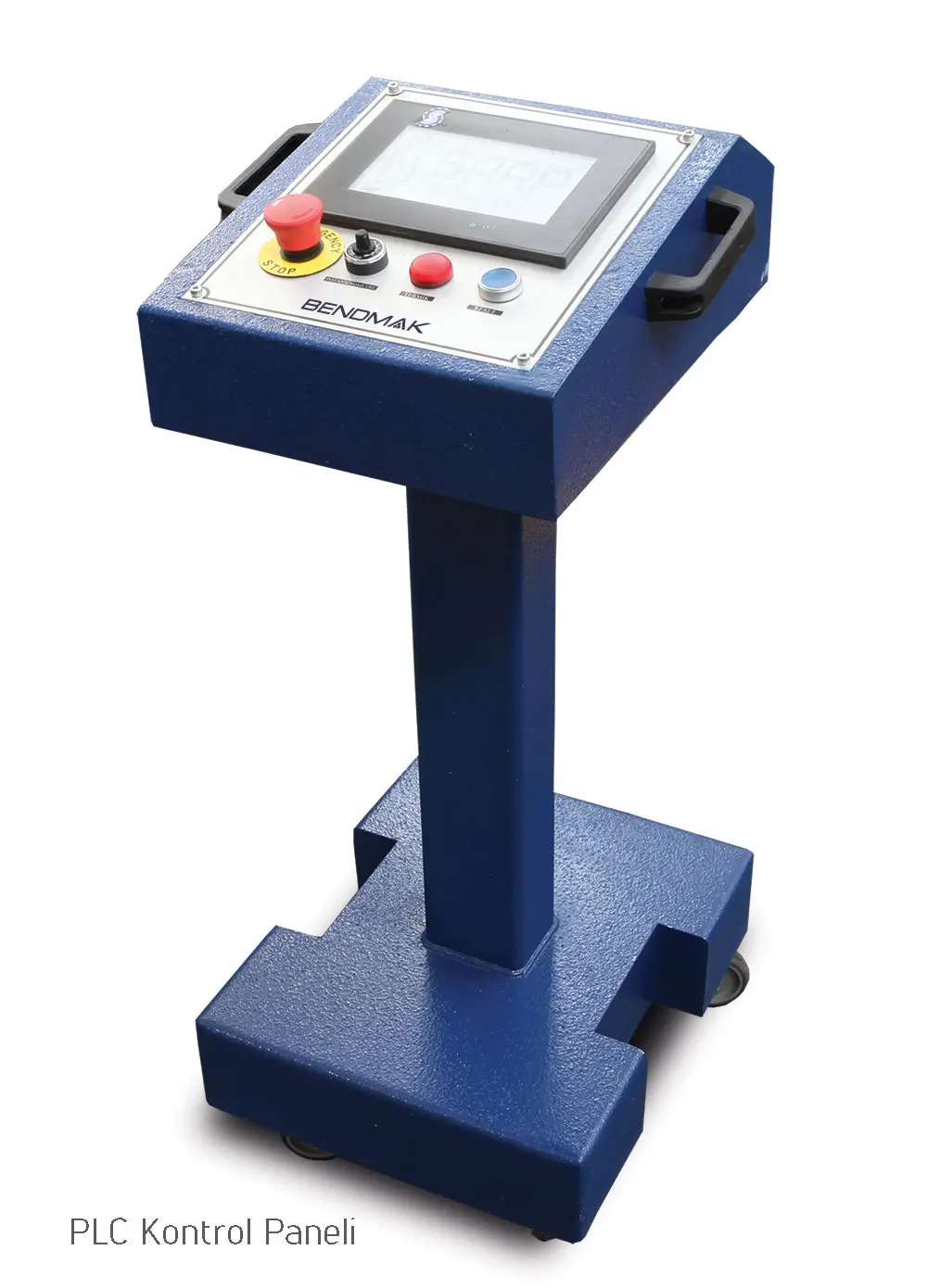

• Jako volitelné vybavení je možno do všech modelů zaintegrovat PLC

Součásti dodávky polohovadla Bendmak

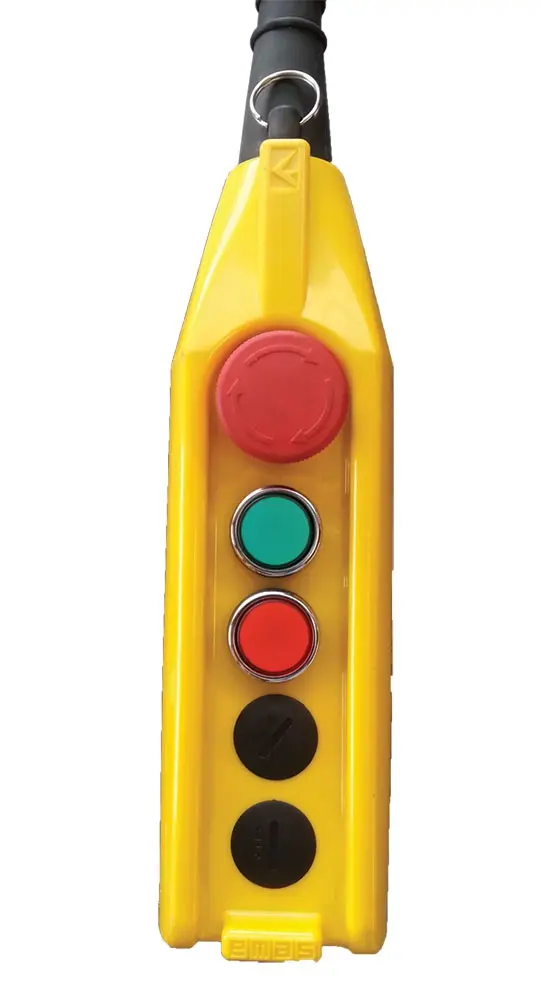

• Dálkový ovladač s kabelem v délce 5 m
• Nastavitelná rychlost otáčení

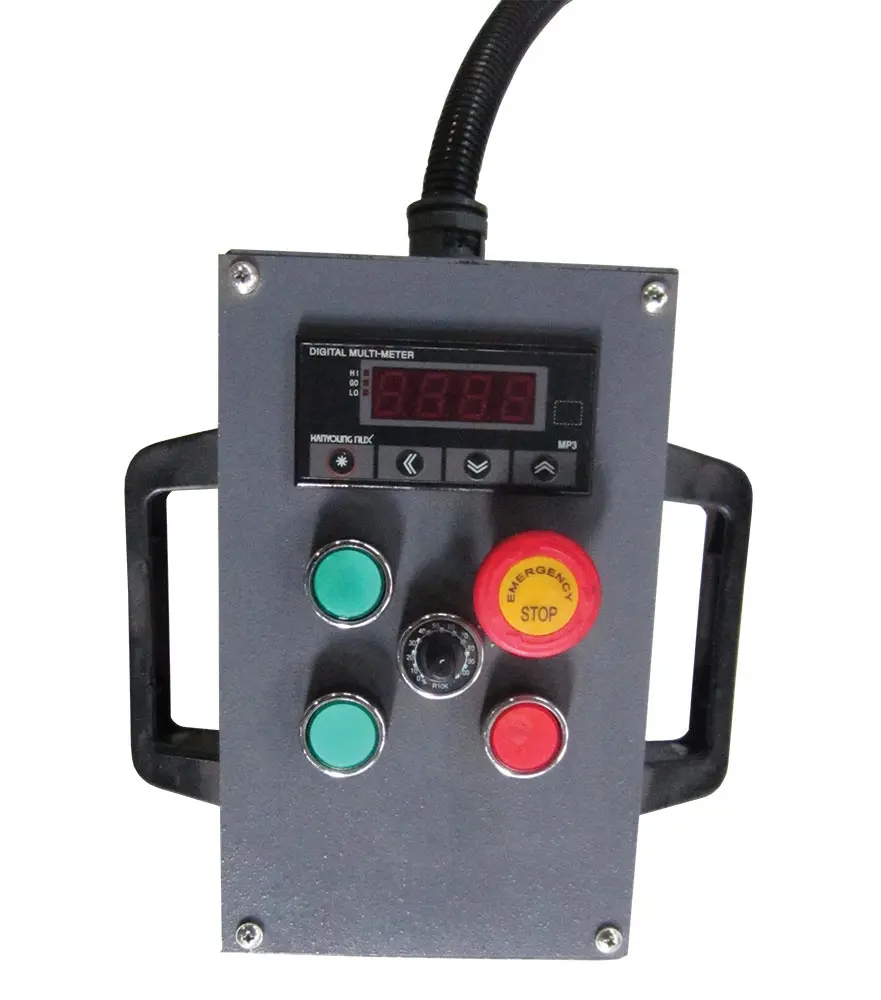

• Digitální ukazatel rychlosti otáčení na panelu regulátoru
• Svařované tělo podstavce
• Motory s brzdou a nuceným chlazením ventilátorem
