• Průměr vrtáku [mm]: 80
• Řezání závitů max. : M60
• Vyložení min./max. [mm]: 465 ÷ 2 550
• Vertikální posuv ramena [mm]: 790
• Přesouvání vrtací hlavy (horizontálně) [mm]: 2 095
• Zdvih pinoly [mm]: 400
• Upínání (provedení) vřetena: MK 6
• Otáčky vřetena (plynule) [U.min^-1]: (2) 30 ÷ 192/205 ÷ 1 400
• Rozsahy posuvů (plynule) [mm.min^-1]: 1 ÷ 300
• Vzdálenost vřeteno - krychlový stůl [mm]: 290 ÷ 1 080
• Vzdálenost vřeteno - základna [mm]: 770 ÷ 1 560
• Pracovní plocha základny [mm]: 2 500 x 1 250
av
• Krychlový stůl (d x š x v) [mm]: 850 x 580 x 500
• Výkon motoru [W]: 7 500
• Rozměry stroje (d x š x v) [mm]: 3 590 x 1 250 x 3 560
• Hmotnost [kg]: 7 800

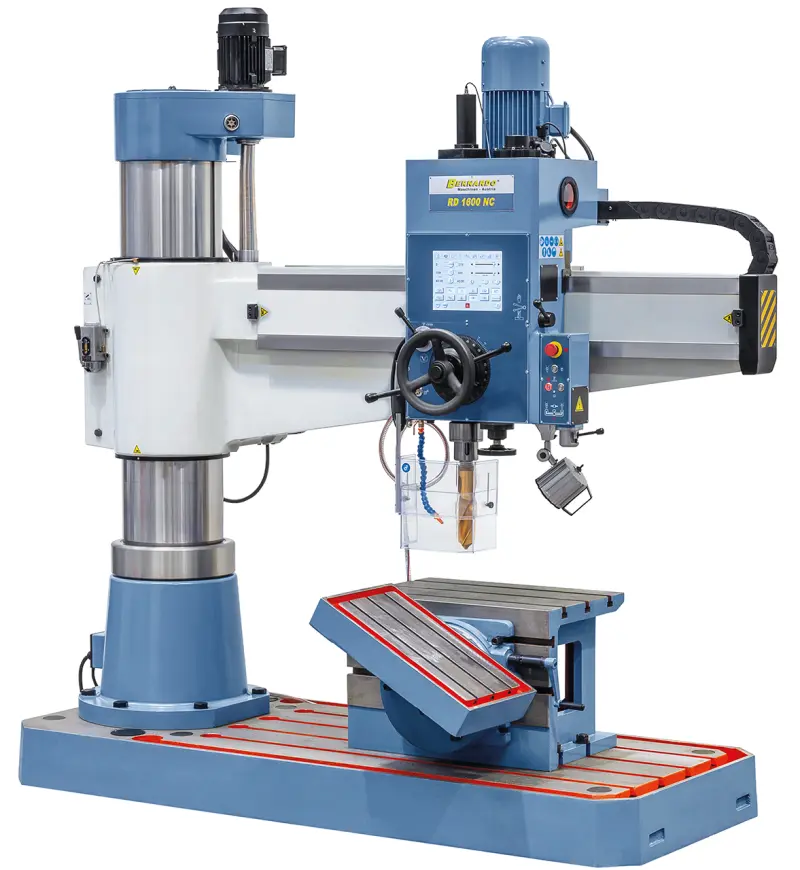

Radiální vrtačka Bernardo ideální pro vrtání, zahlubování a vystružování velkých obrobků s ovládáním pomocí velké dotykové obrazovky a posuvem pinoly prostřednictvím servomotoru

• Díky univerzálním možnostem použití je tento stroj optimální pro mechanické dílny, opravárenské provozy, strojírenství, …
• Sériově dodávaný řídicí systém Bohrtronic vypočítá po zadání průměru nástroje a materiálu (odlitek / ocel) ideální rychlost posuvu pro vrtání a řezání závitů

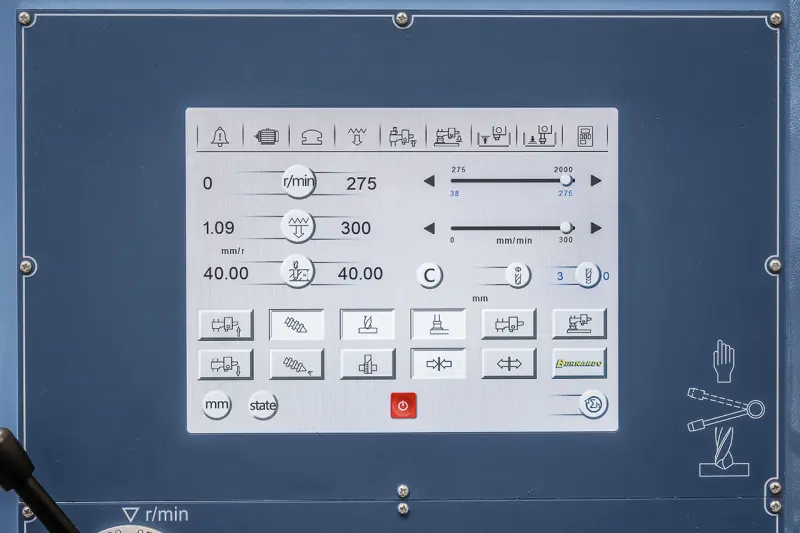

• Velká dotyková obrazovka pro všechny seřizovací práce, jako jsou otáčky, vrtání/řezání závitů, výškové nastavení výložníku, …
• Posuv pinoly zajišťuje kvalitní servomotor
• Jednoduché nastavení výšky ramena výložníku motorem zdvihu, poloha vřetena zůstává nezměněná, ideální pro sériovou výrobu
• Elektronicky nastavitelná hloubka vrtání, včetně kontroly zadané hodnoty
• Sériově dodávaná s plynulou regulací otáček, odečítáním nastavených otáček na digitálním displeji
• Zobrazení jednotek míry, volitelně mm nebo palec
• Výložník s kalenými a broušenými vodicími dráhami
• Ideální k vrtání, zahlubování, vystružování a řezání závitů
• Vyvažování polohy pinoly protizávažím

Součásti dodávky radiální vrtačky Bernardo

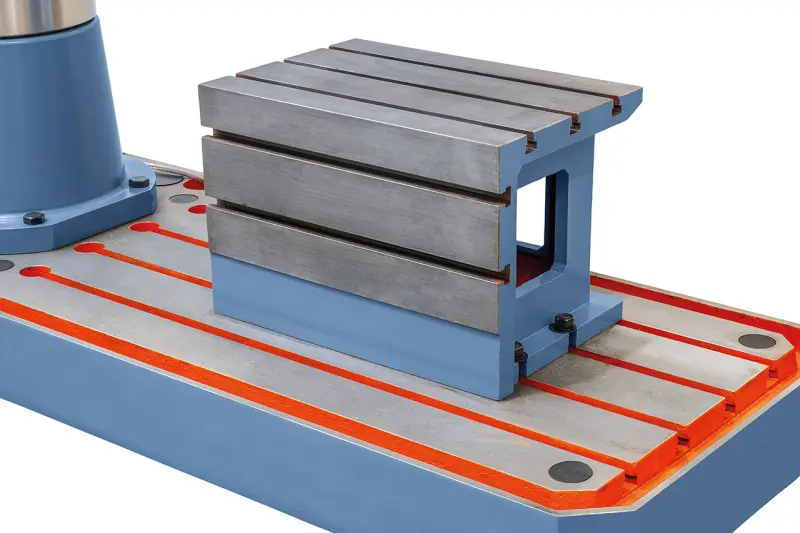

• Krychlový stůl/kostka
• Upínací trn MK 6 / B 16

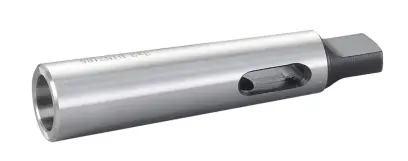

• Redukce
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46
• Chladicí systém
• Dotykový displej s ovládáním Bohrtronic
• Servomotor pro posuv pinoly
• Frekvenční měnič

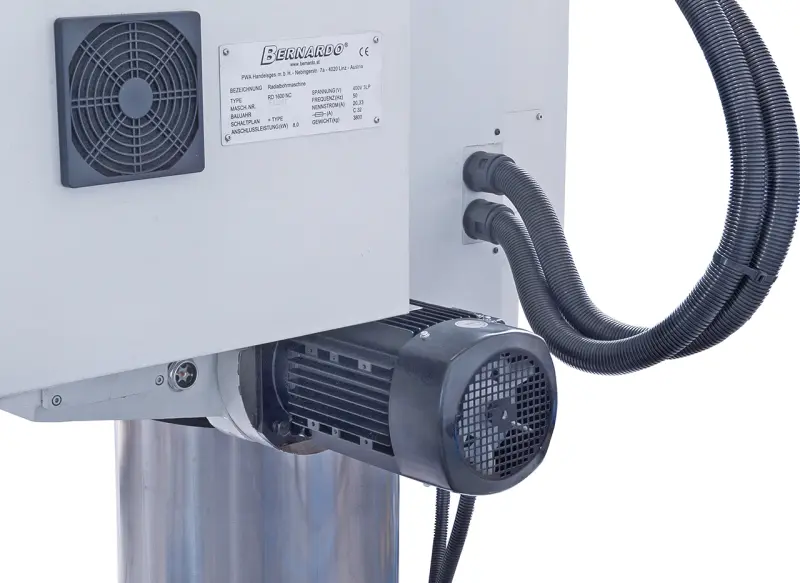

• Motor zdvihu
• Hydromotor
• Výškově stavitelný ochranný kryt
• Servisní nářadí
