• Materiál: HSS
• Velikost: 100 VI
• Torerance průměru: H7
• Délka [mm]: 154

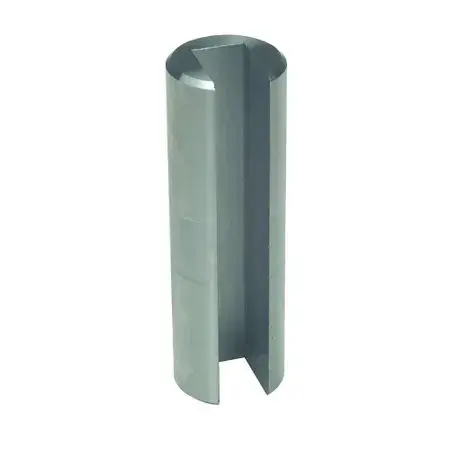

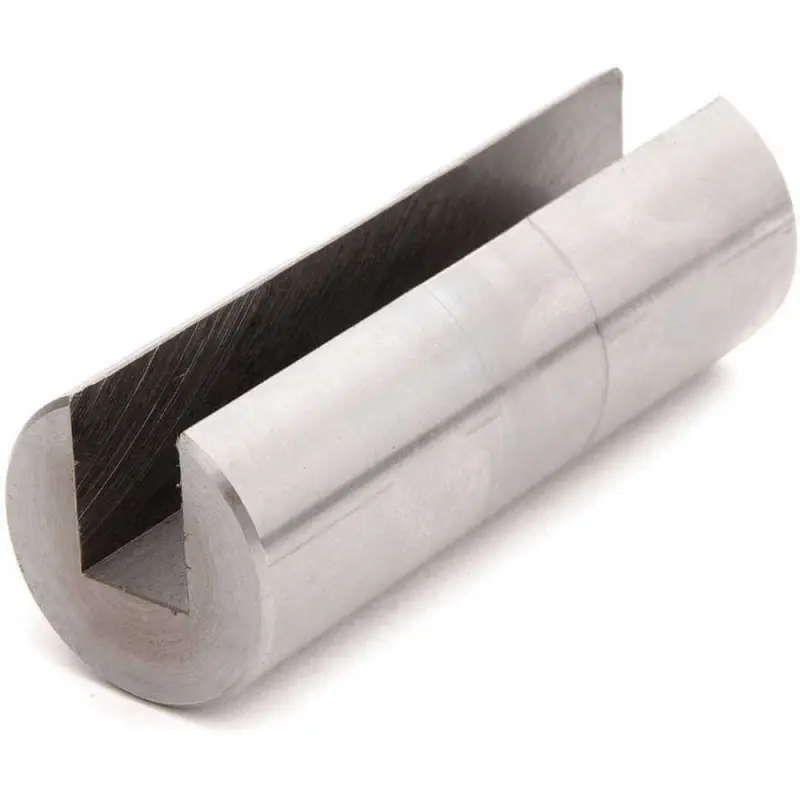

Vodicí pouzdro Hassay Savage pro protlačovací trny

• Provedení:
  • Materiál: HSS
  • Vodicí pouzdra řady I, II a II mají dosedací nákružek
• Použití:
  • Protahovací trny pro drážky o šířce 2 až 25 mm se dodávají v 6 různých šířkách I až VI, které jsou vyryty na protahovácích a vodicích pouzdrech
  • Každý protahovák typu „I“ je vhodný do pouzdra typu „I“, každý protahovák typu „II“ je vhodný do pouzdra typu „II“ atd.
  • Pouzdra jsou dodávána pro každou šířku hřbetu trnu v nejběžnějších průměrech 6 až 150 mm
  • Vezměte vodicí pouzdro, které odpovídá průměru otvoru v obrobku
  • Potom vyberte protahovák s odpovídající šířkou zubu (dostupné v tolerancích JS9 až P9) a nasaďte ho do vodicí drážky pouzdra
  • Musí volně klouzat tak, aby se první zub opíral o obrobek
  • Nyní vložte pod beran lisu jednotku tvořenou obrobkem|pouzdrem|protahovákem
  • Jakmile se ubezpečíte, že je protahovák ve svislé poloze a v pravém úhlu v obou směrech, protáhněte protahovák obrobkem
