• Výkon motoru [W]: 7 500
• Vzdálenost hrotů [mm]: 2 000
• Výška hrotů [mm]: 280
• Točný průměr nad ložem [mm]: 560
• Točný průměr nad sedlovou mezerou [mm]: 785
• Točný průměr nad suportem [mm]: 350
• Šíře lože [mm]: 350
• Průchod vřetena [mm]: 105
• Upnutí vřetena: DIN 55029, D1 - 8"
• Rozsah otáček [U.min^-1]: (12) 25 ÷ 1 500
• Rozsah podélných posuvů [mm.U^-1]: (42) 0,055 ÷ 3,061
• Rozsah příčných posuvů [mm.U^-1]: (42) 0,025 ÷ 1,384
• Metrický závit [mm]: (41) 0,1 ÷ 14
• Palcový závit [TPI]: (60) 2 ÷ 112
• Průměr pinoly [mm]: 75
• Dráha pinoly [mm]: 185
• Kužel pinoly: MK 5
• Rozměry stroje (š x h x v) [mm]: 3 340 x 1 150 x 1 610
• Hmotnost ca. [kg]: 2 720

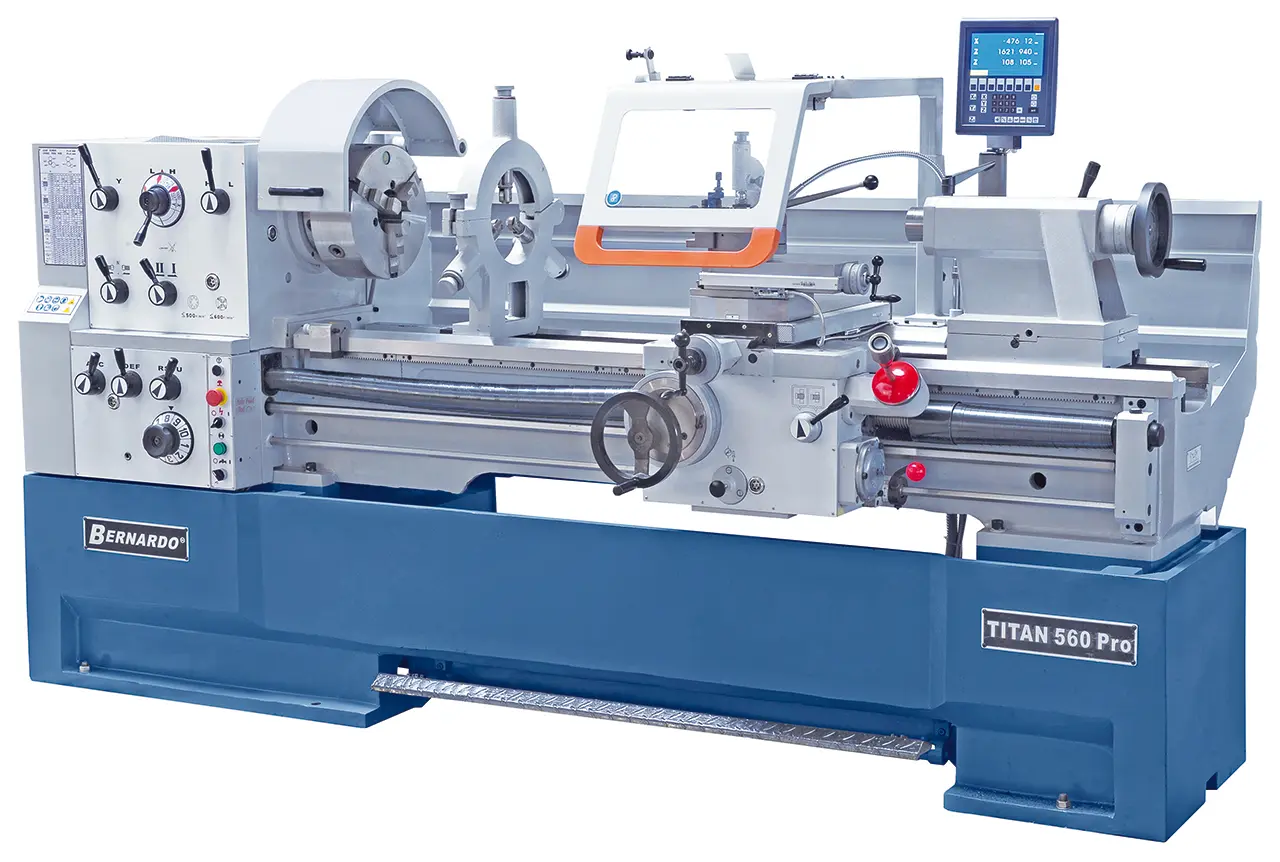

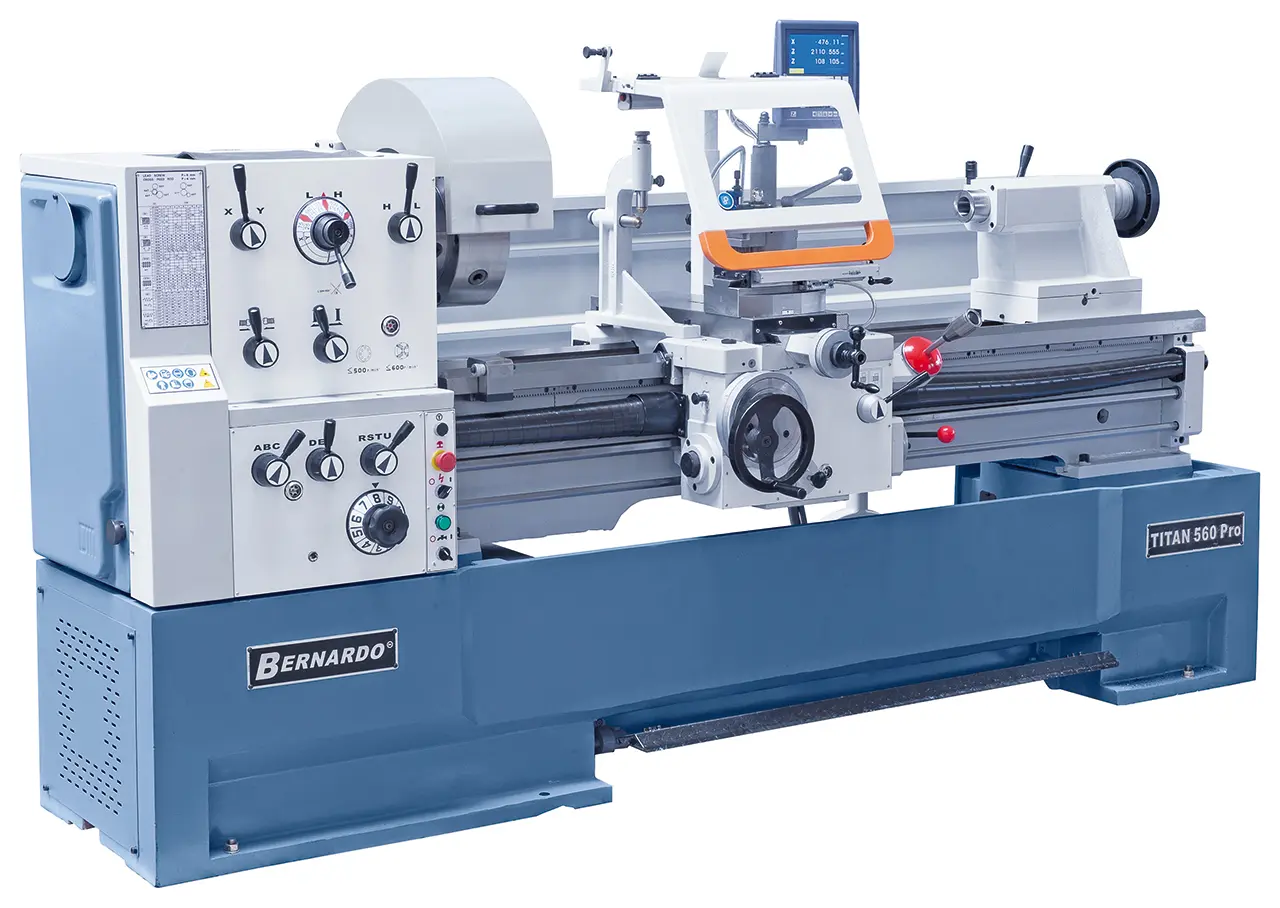

Výrobní soustruh Titan 560 Pro je koncipovaný speciálně pro průmyslovou kusovou výrobu. Jeho základní vybavení obsahuje všechna důležitá příslušenství, která tento soustruh řadí mezi univerzálně použitelná profesionální zařízení.

• Mnohostranné možnosti využití ve všeobecné strojírenské výrobě, zakázkové a kusové výrobě, …
• Vyjímatelný můstek lože pro opracování obrobků s velkým průměrem

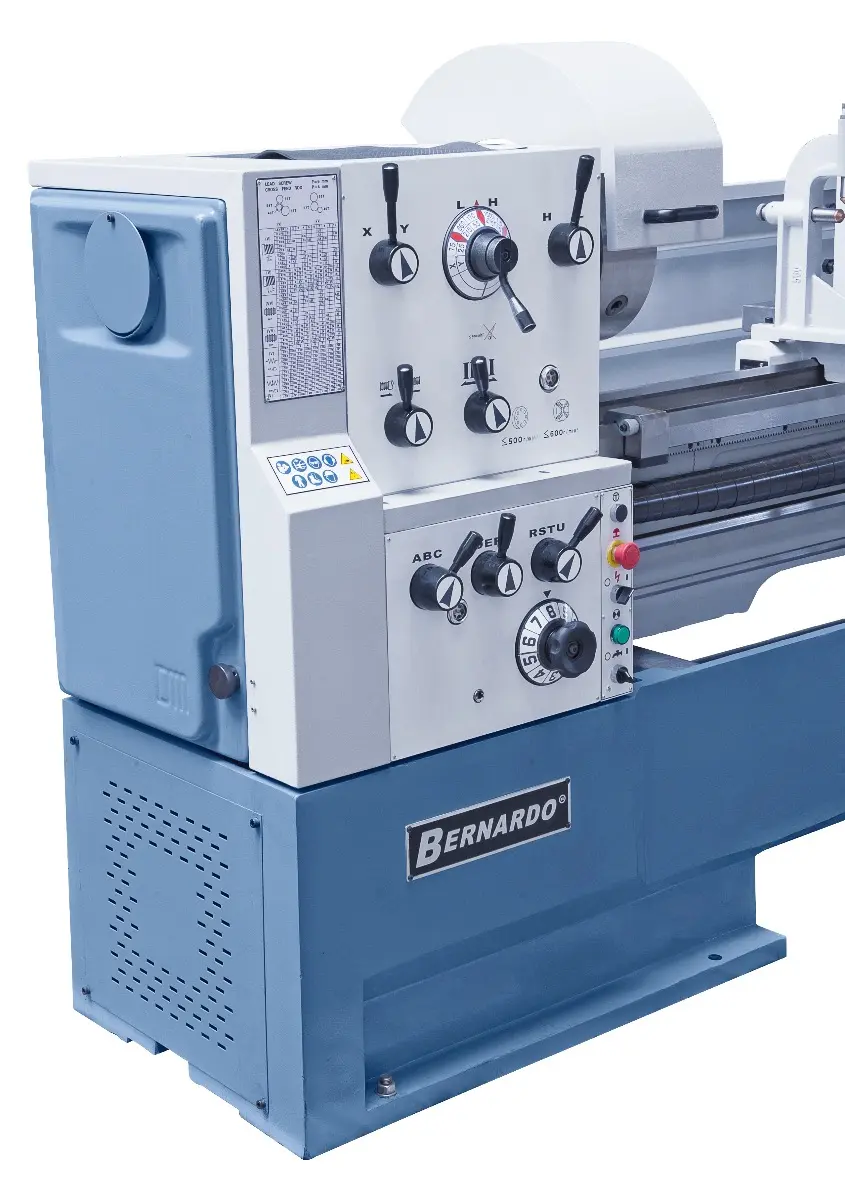

• Jednoduché přepínání počtu otáček a posuvů
• Včetně 4 nastavitelných vaček k automatickému vypnutí podélného posuvu
• Sériově dodávaný s délkovým a příčným rychloposuvem pro snížení vedlejších výrobních časů
• Centrálně ovládané a praktické přepínání jednotlivých posuvů a nastavení řezání závitů mezi vodicím a tažným šroubem
• Moderní uložení hlavního vřetene v přesných ložiscích s kosoúhlým stykem
• Odlitek lože stroje z jednoho kusu, je vysoce odolný proti kroucení a vibracím k vylepšení přesnosti soustružení
• Koník je přestavitelný k soustružení kuželových ploch
• Centrální mazání všech vedení na loži soustruhu

Konkurenční výhody soustruhů Bernardo Titan 560

•

  Magnetická brzda vřetena

Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.

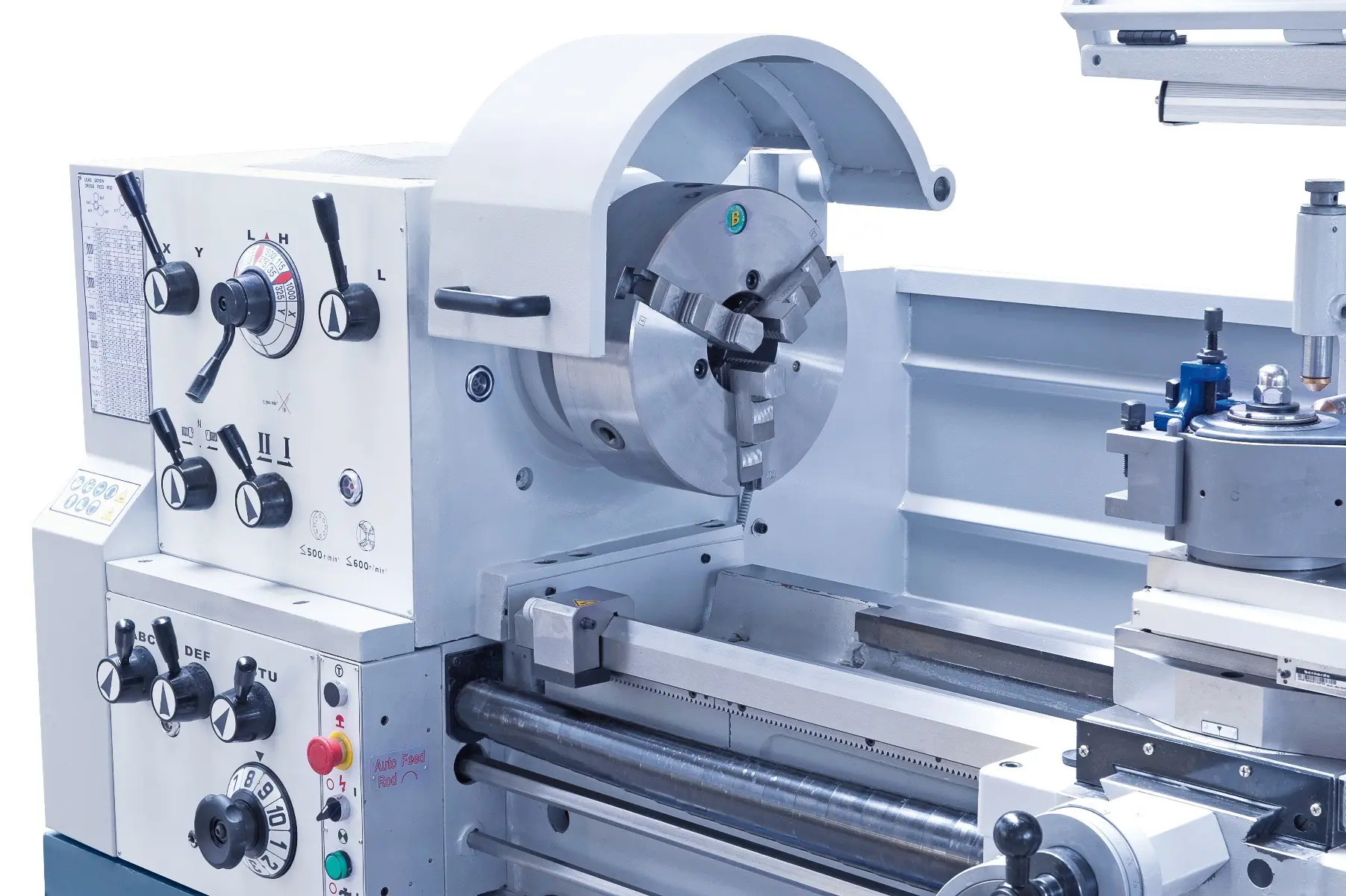

• Kvalitní 3-čelisťové sklíčidlo


Standardně jsou dodávána sklíčidla vhodná pro 1 650 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8" určena pro velký rozsah a bezpečné upnutí obrobku.

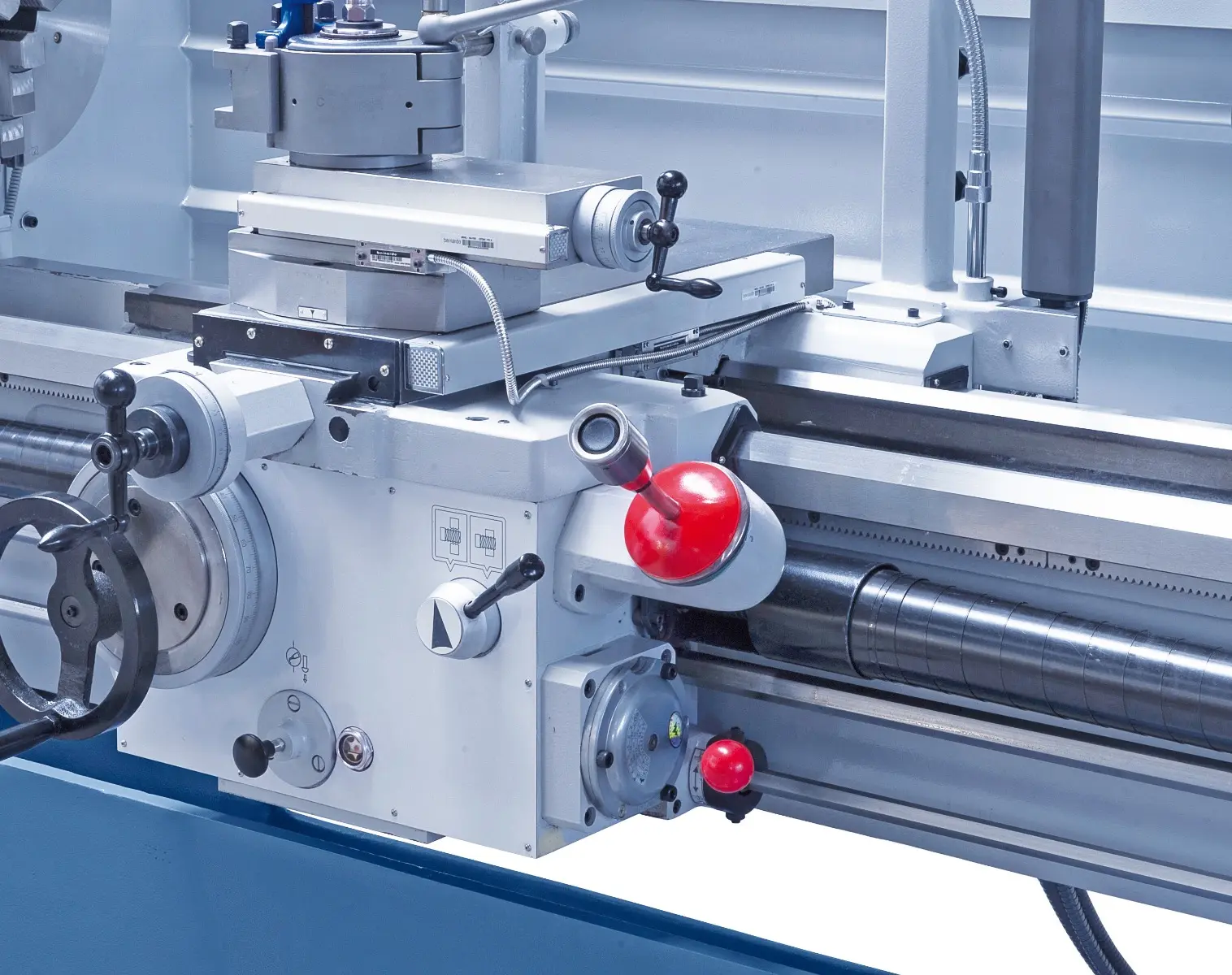

• Digitální displej přímo na suportu

S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.

• Rychloupínací nožový držák


Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. C. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.

• Dostatečně dimenzované vřeteno soustruhu


Průchodnost vřetene u soustruhu Bernardo Titan byla zvětšena až na 105 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8" dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.

Součásti dodávky soustruhu Bernardo

• 3 osé digitální odměřování ES-12 V s LCD displejem
• 3-čelisťové sklíčidlo PS3-315 mm / D8
• Upínací deska pr. 450 mm

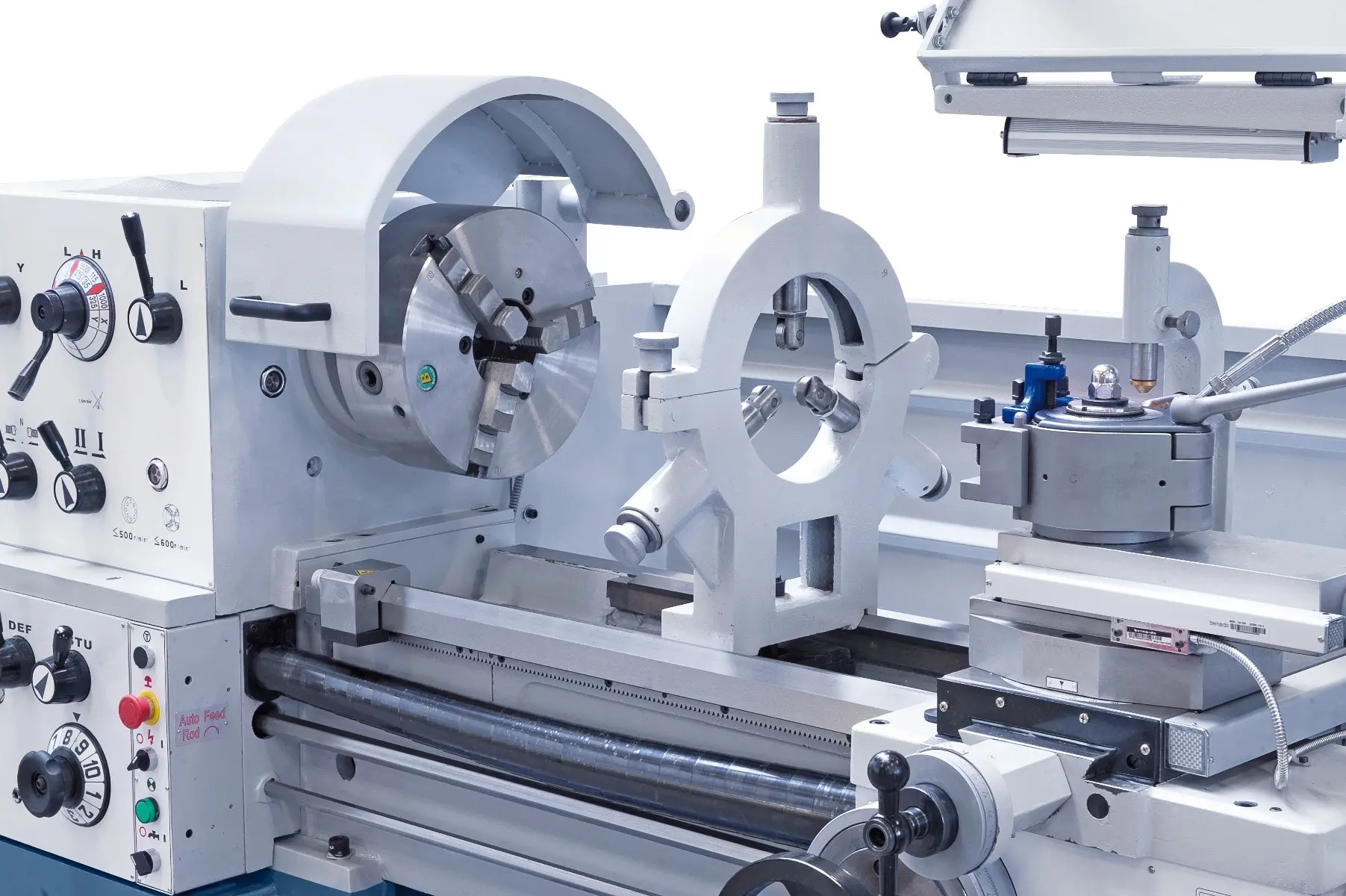

• Pevná luneta - max. pr. 180 mm
• Posuvná luneta - max. pr. 120 mm
• 2 pevné hroty
• Prvotní olejová náplň Shell Tellus 46
• Motor s magnetickou brzdou dle CE norem
• Nožní brzda vřetene dle CE norem
• Chladicí zařízení
• Rychloupínací držák vč. 4 přímých vložek
• Ochranný kryt u rychloupínacího nožového držáku
• Kluzná spojka
• LED pracovní světlo

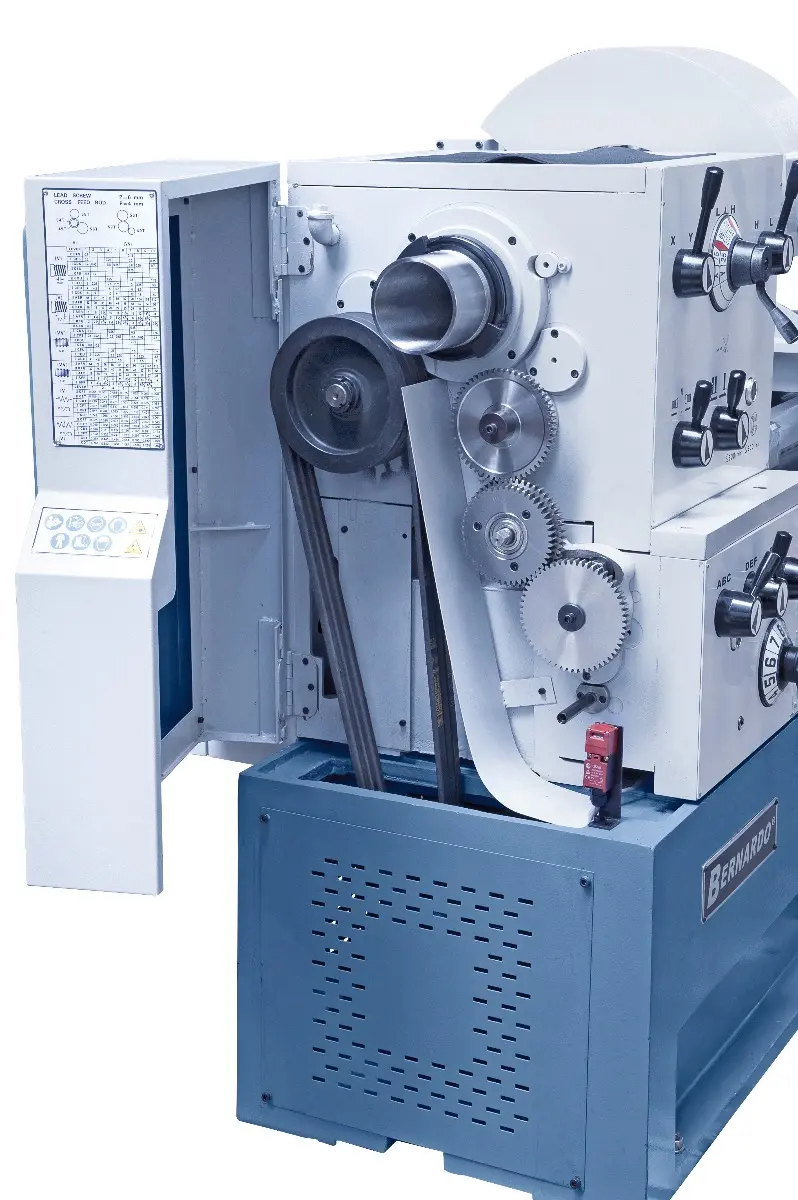

• Výměnná kola (pro soustružení závitů)
• Délkový a příčný rychloposuv
• Redukční pouzdro
• Zadní stěna na zachytávání třísek
• Obslužné a servisní nářadí
