Dvouosý přesný svěrák Röhm PS-ZD 2

• Šířka čelistí [mm]: 120

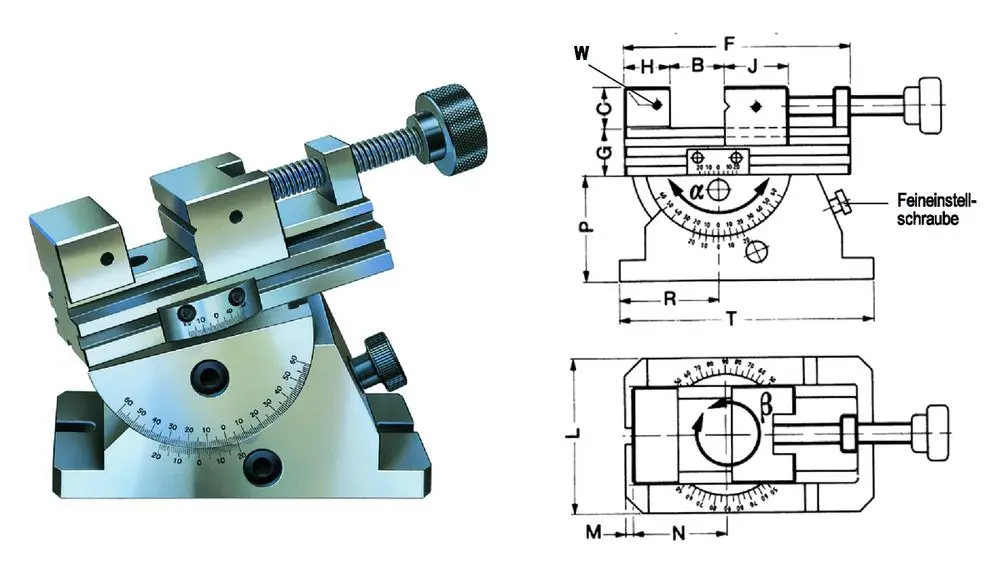

• Upínací délka (B) [mm]: 0 ÷ 150
• Výška čelistí (C) [mm]: 40
• Celková délka (D_max) [mm]: 270
• Délka svěráku (F) [mm]: 210
• Šířka svěráku (L) [mm]: 160
• Výška svěráku [mm]: 210
• Úhel naklopení α [°]: 0 ÷ 70
• Úhel natočení β [°]: 360
• Parametry přesnosti:
  • Kolmost [mm]: 0,005
  • Rovnoběžnost [mm]: 0,002
  • Úhlový nonius: 5‘
• Upínací tlak [kN]: -
• Hmotnost [kg]: 43

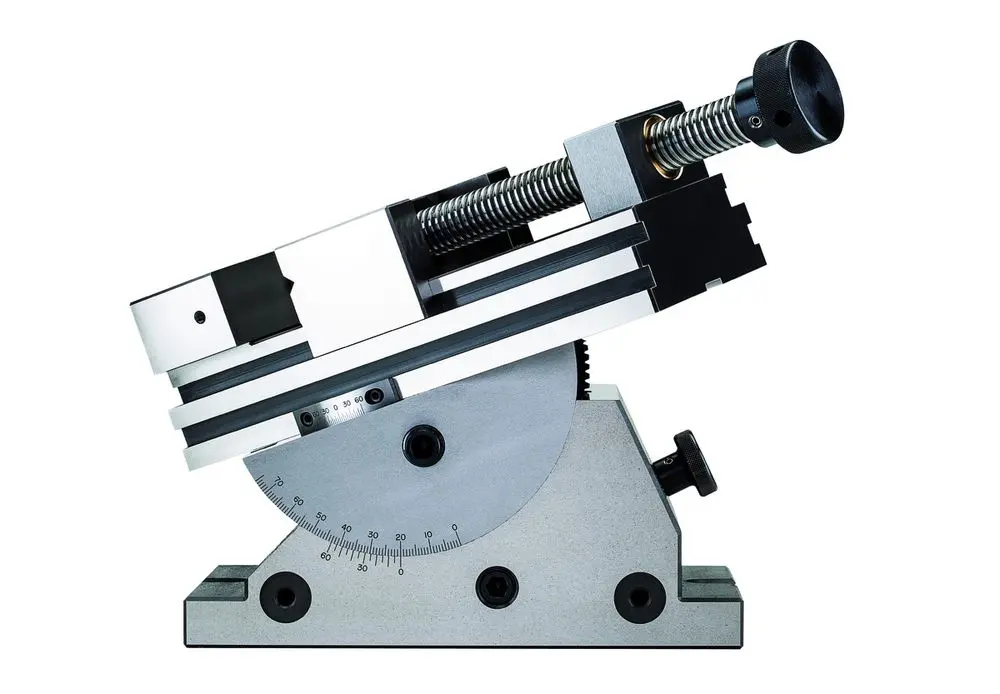

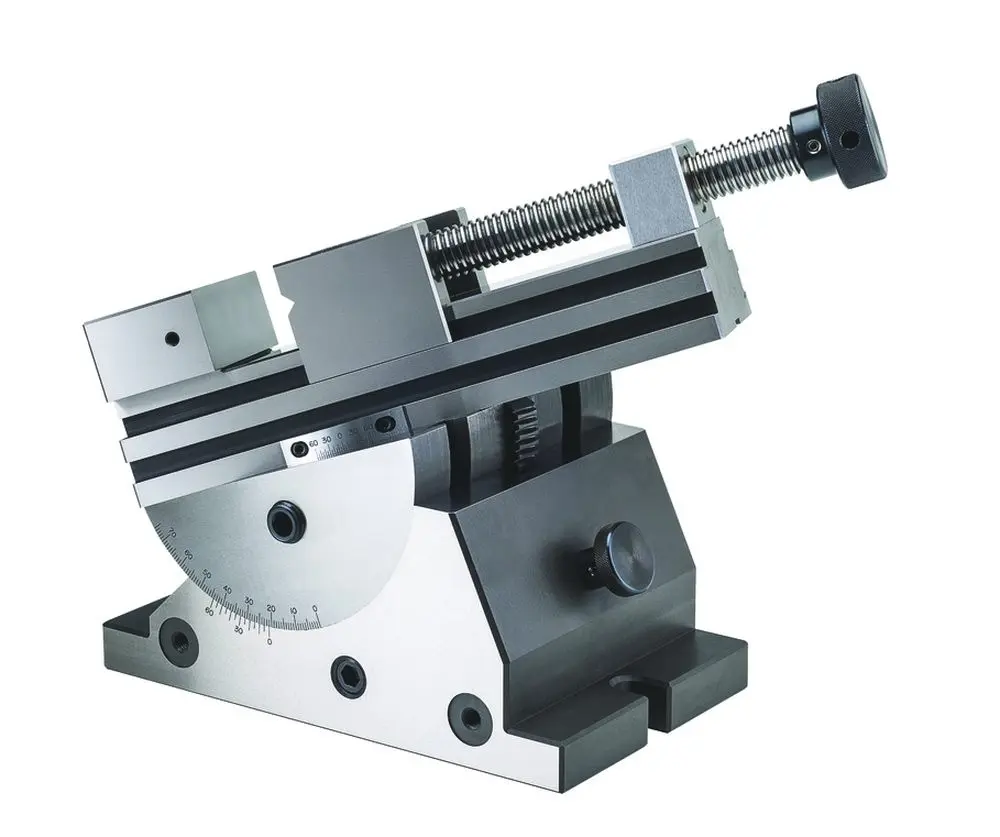

Univerzální přesný úhlový svěrák Röhm PS-ZD 2. Dvouosý

Univerzální svěrák s přesně obrobenými plochami určený pro přesná měření a obrábění zajištěnou rovnoběžností a kolmostí broušených ploch pro upnutí materiálu

• Ideální svěrák pro přesné broušení, frézování, gravírování a měřicí práce s důrazem na přesnost nastavení pozice obrobku
• Horizontální a vertikální prizma v pohyblivé čelisti svěráku
• Stabilní a přesně nastavitelná pozice v každém úhlu
• Jemné nastavení pomocí šroubu na spodní straně umožňuje přesné nastavení úhlu
• S naklápěcí základnou otočnou až o 360° s přesnými stupnicemi obou os doplněnými noniusem pro jemné nastavení
• Aretace svěráku je funkční v libovolné úhlové poloze pomocí zajišťovacích šroubů
• Tento nástrojařský svěrák je vyroben z legované nástrojové oceli, je kalený a přesně broušený s přesností 0,001 mm
• Jednoduché upínání a uvolňování inbusovým klíčem
• Čelist je nastavitelná v krocích, uzamykání je automatické
• Vřeteno s ochranou před poškozením erozí, třískami
