NC modulární svěrák Röhm RKK 3

• Šířka čelistí [mm]: 135
• Upínací délka [mm]: 0 ÷ 215
• Výška čelistí [mm]: 49

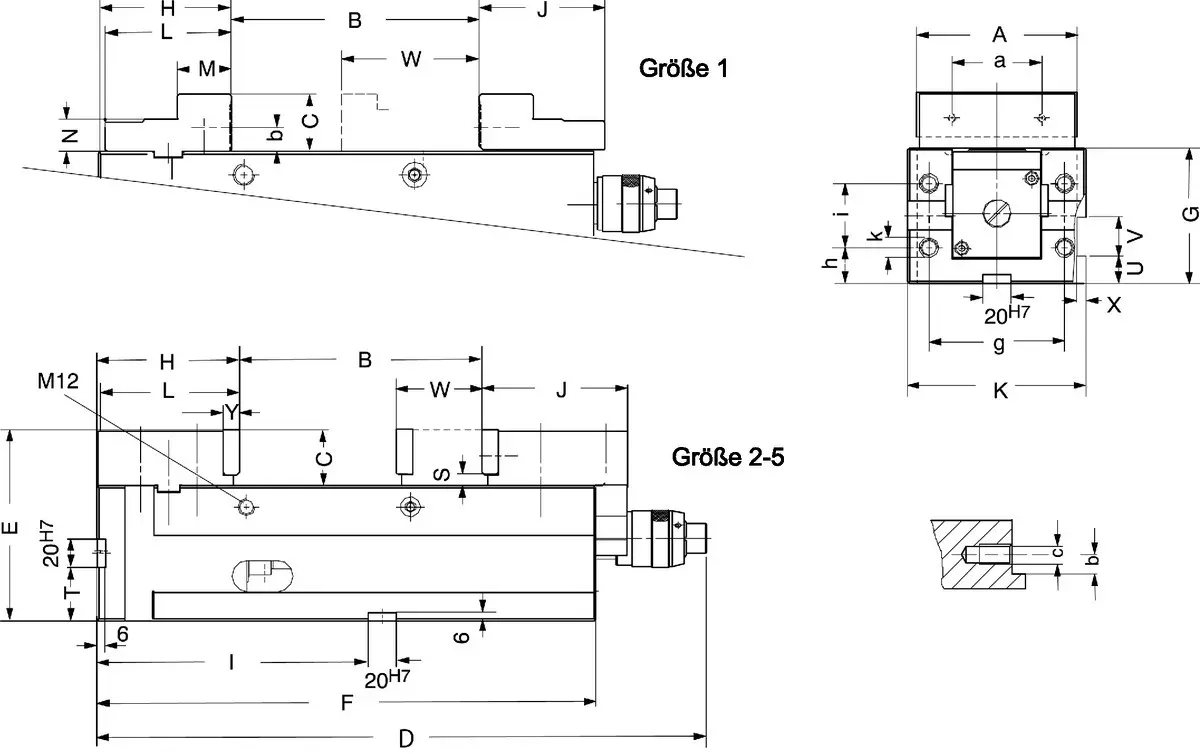

• Celková délka (D_max) [mm]: 483
• Délka svěráku (F) [mm]: 400
• Šířka svěráku [mm]: 135
• Výška svěráku (E) [mm]: 148
• Upínací tlak [kN]: 40
• Hmotnost [kg]: 50

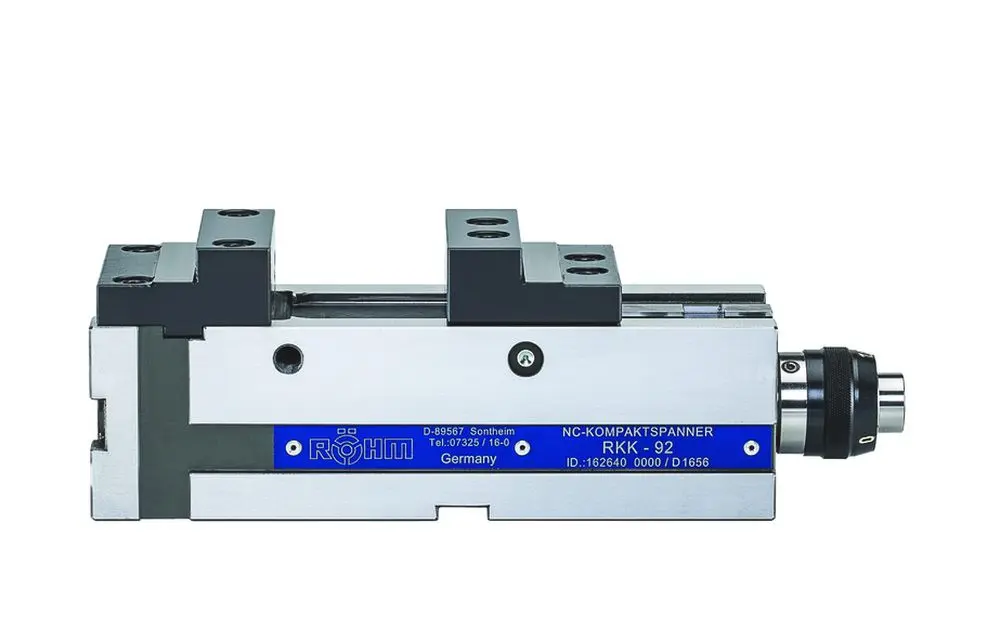

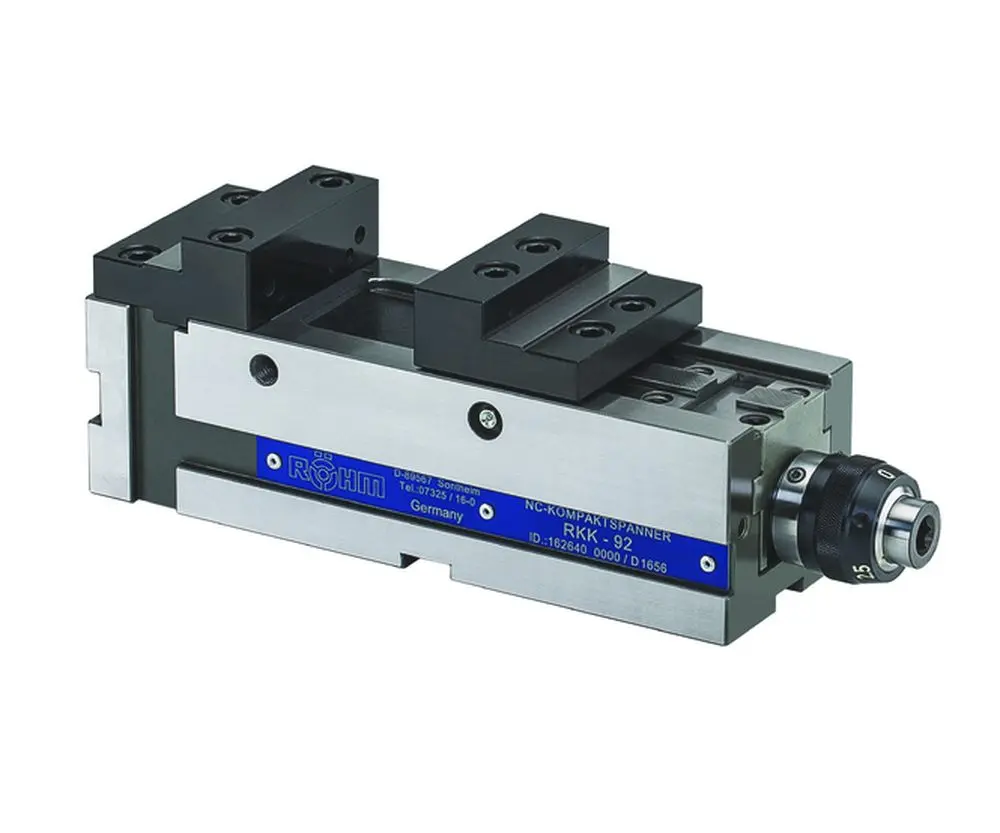

NC kompaktní přesný svěrák Röhm RKK 3 (135 mm) s posilovačem

Kompaktní přesný svěrák pro CNC obráběcí centra vybavený mechanickým ručním posilovačem. Umožnuje bezpečné upínání při minimální námaze obsluhy.
Tyto prémiové modulární svěráky jsou vhodné pro obráběcí centra, brusky, frézky a jsou ideální pro 5-stranné obrábění.

• Výborná dostupnost upnutého obrobku pro obrábění
• Vysoká opakovatelná přesnost upnutí
• Upínací systém: Mechanicko-mechanický, ručně ovládaný
• Pohon vřetene a mechanicko-mechanický převod síly jsou zapouzdřené - ochrana proti třískám
• Pouhým otočením regulátoru upínací síly lze předvolit až 60 kN upínací síly.
  Pro upnutí na deformace citlivých obrobků, lze posilovací funkci vypnout
• Zvláště vhodné pro použití na obráběcích centrech
• Ochrana proti třískám
• Tělo svěráku je provedeno z masivní oceli a všechny vodicí plochy jsou kalené a broušené na všech stranách. Spodní i boční díly jsou opatřeny dlouhými a příčnými drážkami 20 H7
• Univerzálně použitelné – svěráky lze používat horizontálně, vertikálně nebo i na boku
• Jednoduché spojení více modulárních svěráků pro práci v sestavách
• Sadu dvou i čtyř svěráků je možné použít vertikálně bez použití palety
• Upínací plocha pro upínání upínkami (krapnami)
• Centrální mazání vodítek a závitu vřetena
• Závit pro úhlovou montáž pohonu
• Dlouhé funkční a upínací plochy jsou na všech styčných stranách kalené a přesně broušené
• Otočná pevná a pohyblivá standardní čelist (jedna strana hladká, druhá rýhovaná, obě broušené)
• Otvory se závitem pro montáž všech plochých čelistí Röhm se šířkou 125/160 mm
• Stabilní svěráky s kompaktním designem a maximální přesností upínání pro stísněné prostory
.
• Jednoduchá obsluha
