NC modulární svěrák Röhm RKE 125

• Šířka čelistí [mm]: 125
• Upínací délka [mm]: 35 ÷ 215 | 65 ÷ 225
• Výška čelistí [mm]: 20

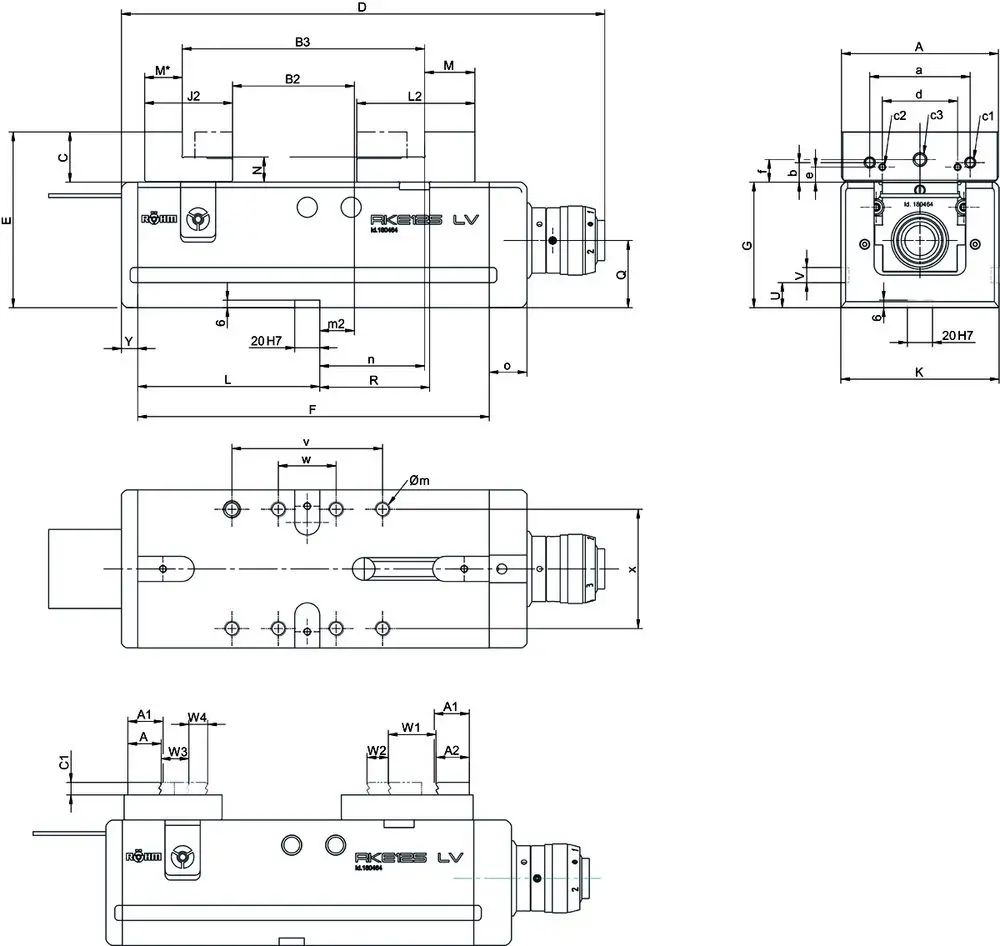

• Celková délka (D_max) [mm]: 385
• Délka svěráku (F) [mm]: 280
• Šířka svěráku [mm]: 126
• Výška svěráku [mm]: 140
• Upínací tlak [kN]: 40
• Hmotnost [kg]: 29

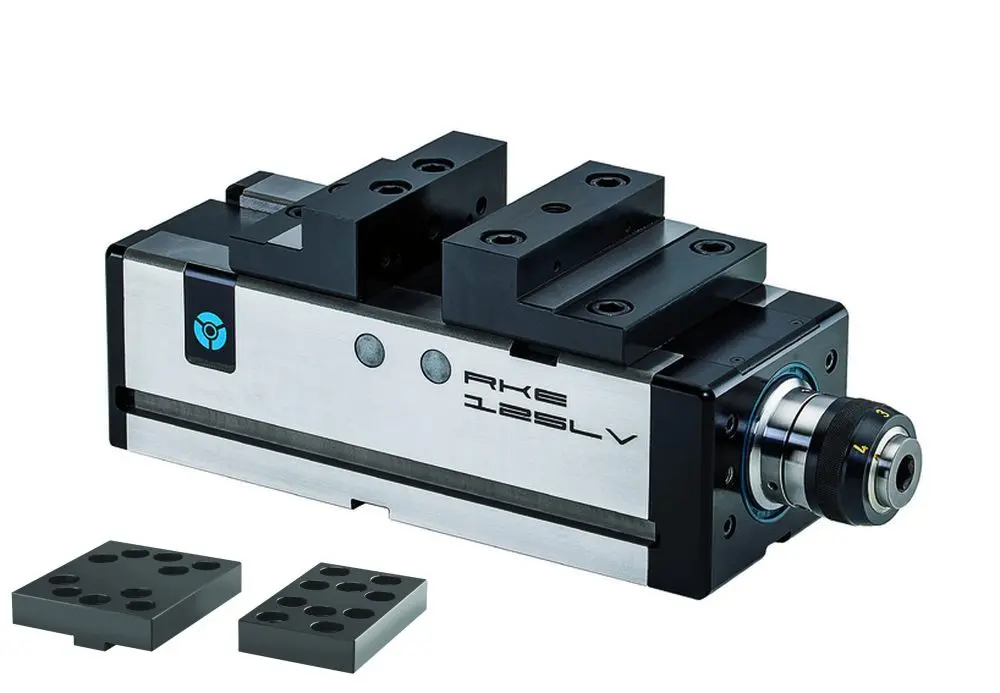

NC kompaktní přesný svěrák Röhm RKE-LV 125 s posilovačem a zvýšenými čelistmi

Kompaktní přesný svěrák pro CNC obráběcí centra vybavený mechanickým ručním posilovačem. Umožnuje bezpečné upínání při minimální námaze obsluhy.
Tyto kompaktní modulární svěráky jsou optimalizovány pro obráběcí centra a 5-stranné obrábění na jedno upnutí obrobku.

• Optimalizováno pro bezkolizní 5-stranné obrábění při jednom upnutí
• Vhodné zejména pro 5-osá obráběcí centra v kombinaci se základní deskou
• Krátká, kompaktní konstrukce svěráku
• Výborná dostupnost upnutého obrobku pro obrábění
• Vysoká opakovatelná přesnost upnutí
• Velká upínací plocha
• Přesné polohování
• Upínací systém: Mechanicko-mechanický, ručně ovládaný
• Pohon vřetene a mechanicko-mechanický převod síly jsou zapouzdřené - ochrana proti třískám
• Tělo svěráku je provedeno z masivní oceli a všechny vodicí plochy jsou kalené a broušené na všech stranách. Spodní díl s dlouhými a příčnými drážkami 20 H7
• Univerzálně použitelné – svěráky lze používat horizontálně, vertikálně nebo i na boku
• Upínací plocha pro upínání upínkami (krapnami)
• Centrální mazání vodítek a závitu vřetena
• Dlouhé funkční a upínací plochy jsou na všech styčných stranách kalené a přesně broušené
• Stabilní svěráky s kompaktním designem a maximální přesností upínání pro stísněné prostory
.
• Jednoduchá obsluha

Součásti v dodávce svěráku

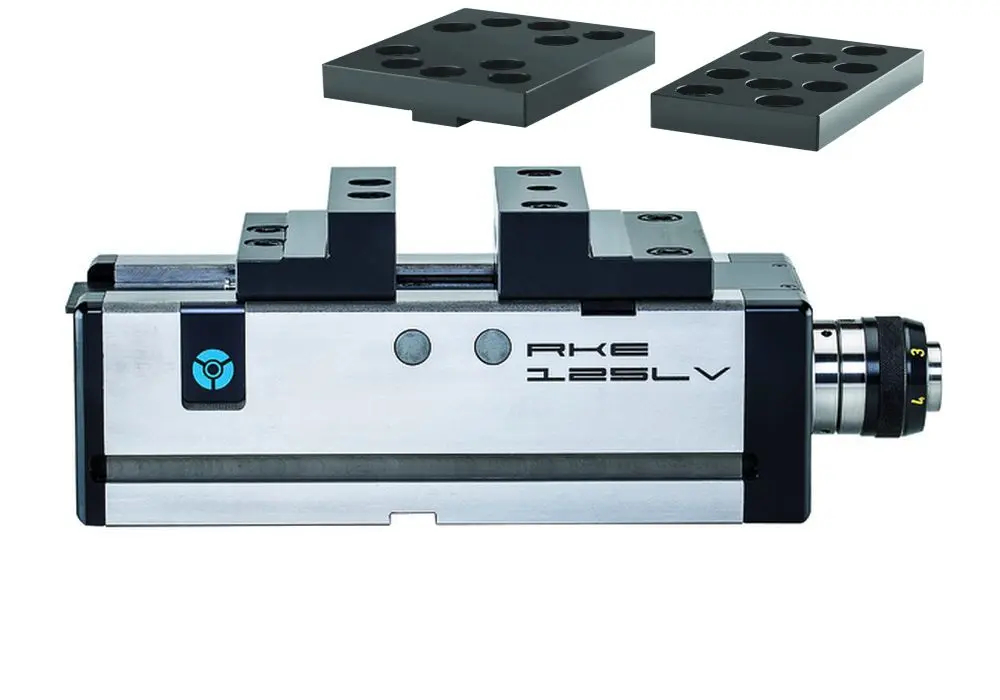

• Zvýšené čelisti vč. otočných připevňovacích vložek. Pro kruhové a obdélníkové obrobky
• Upínací rozsahy podepřených čelistí:
  • Obdélníkové obrobky: 35 - 215 mm
  • Kulaté obrobky: 65 - 225 mm
