NC středící svěrák Röhm RZM 125

• Šířka čelistí [mm]: 125
• Upínací délka [mm]: 17 ÷ 136
• Výška čelistí [mm]: 40

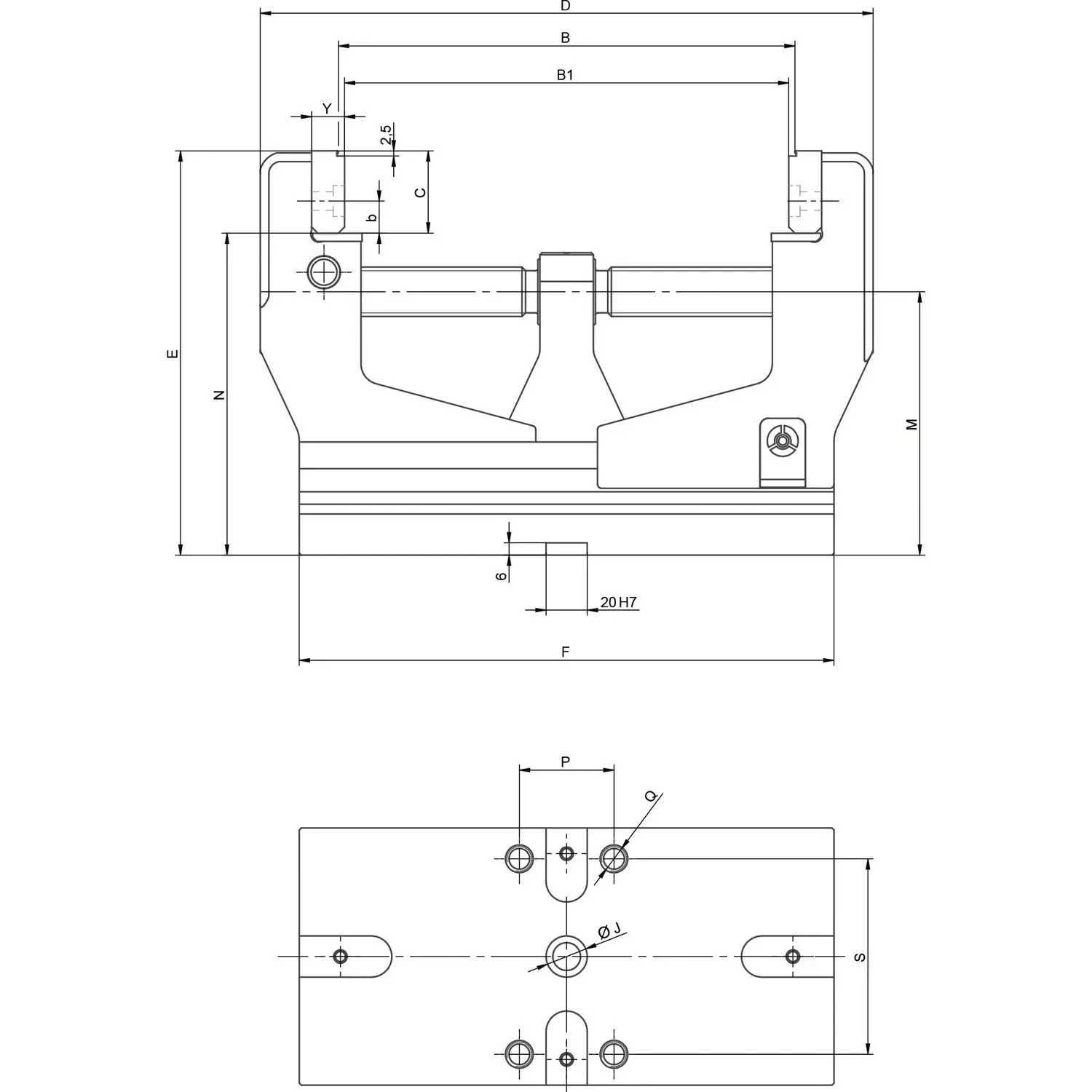

• Celková délka (D_max) [mm]: 218
• Délka svěráku (F) [mm]: 180
• Šířka svěráku [mm]: 125
• Výška svěráku [mm]: 196,5
• Upínací tlak [kN]: 25
• Utahovací moment [Nm]: 150
• Hmotnost [kg]: 17,4

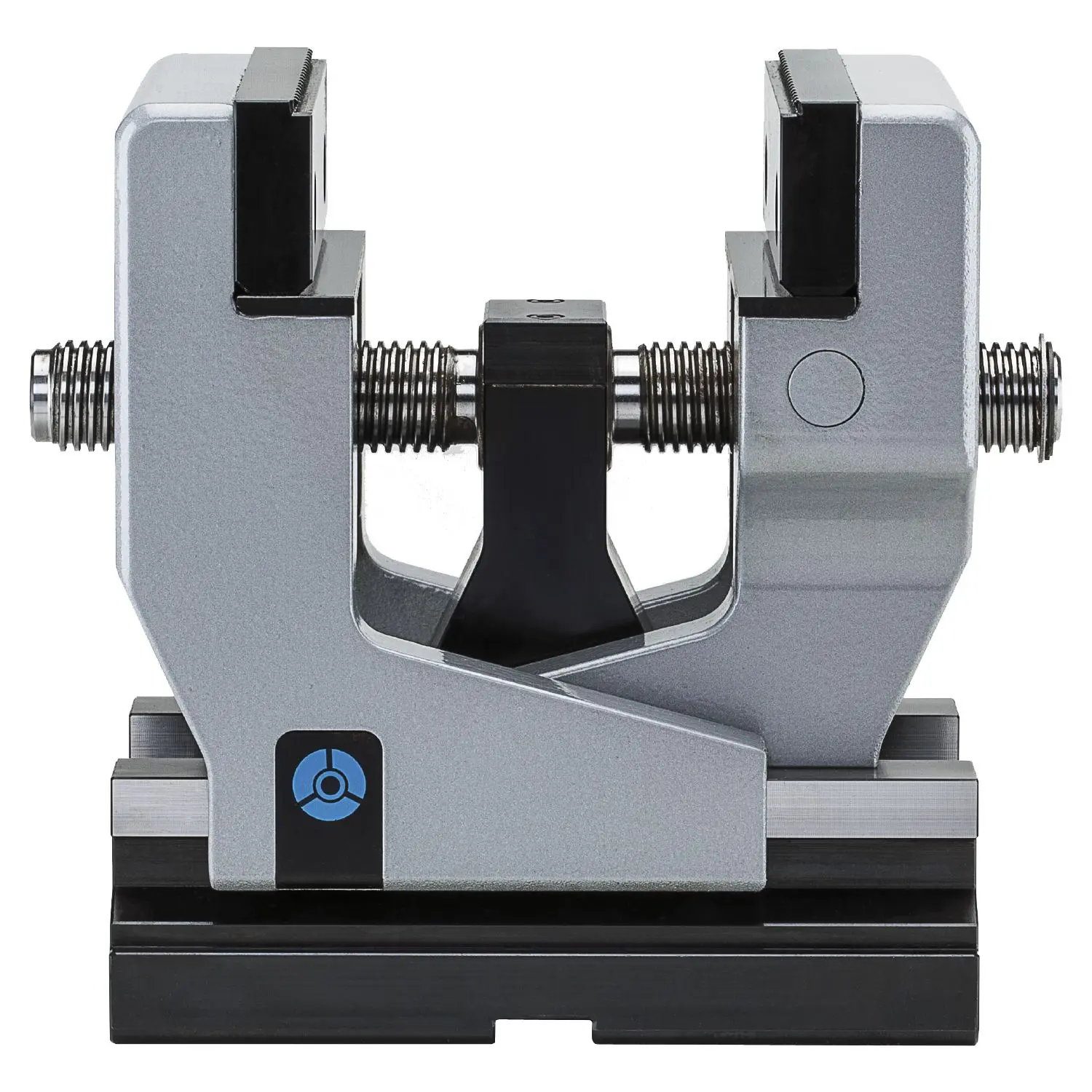

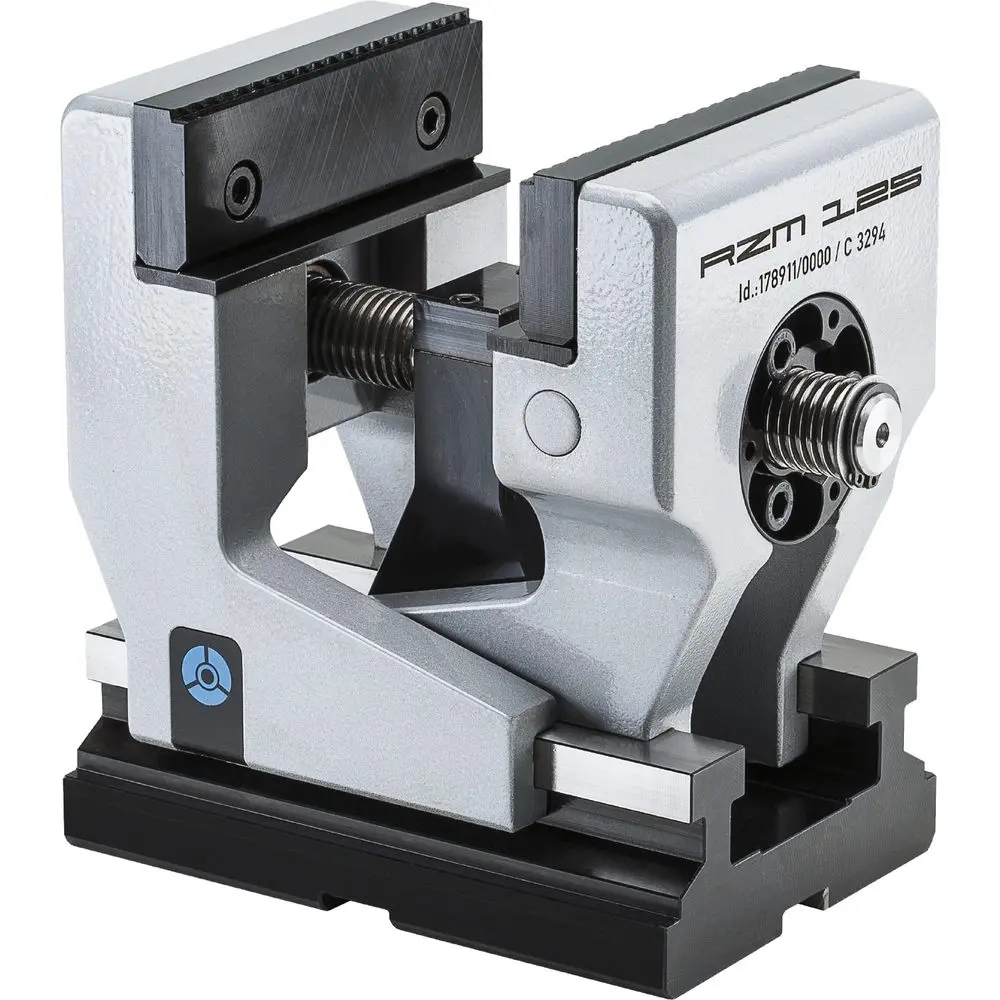

Mechanický NC středící svěrák Röhm RZM 125

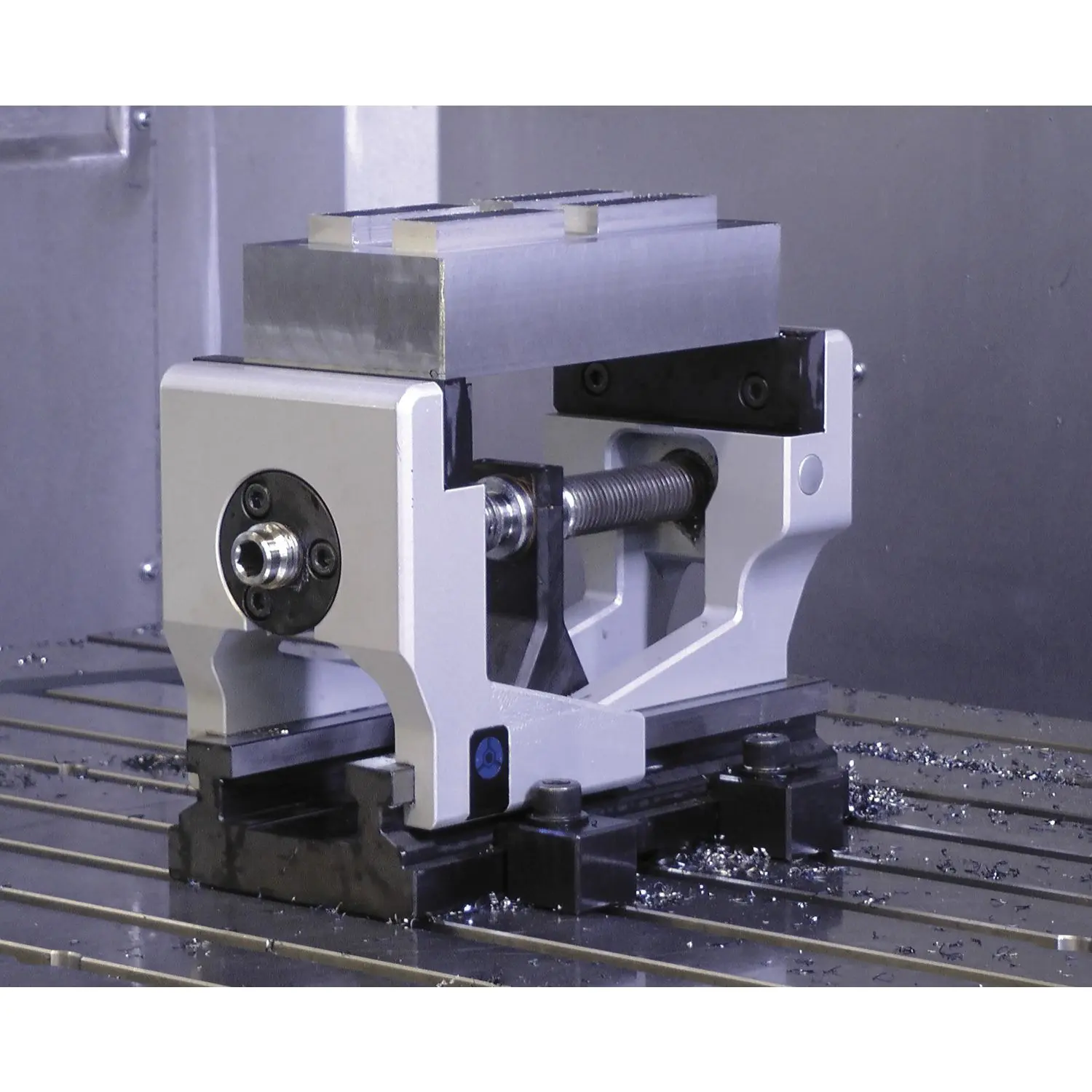

Kompaktní mechanický středící NC svěrák Röhm s krátkým upínacím rozsahem optimalizovaný pro obrábění ve víceosých obráběcích centrech.
Jako hospodárné řešení středícího upnutí při použití v systémech paletování popř. automatizovaných systémech.

• Bez dalších pomůcek nebo speciálních upínacích čelistí je možné středícím svěrákem RZM upnout obrobek bezpečně - a to s minimálním zásahem do obrysů
• Upínací vřeteno je namáháno na tah (vytváří uzavřený silový okruh od obrobku ke vřetenu/hřídeli), to zajišťuje velmi efektivní přítlak obou pohyblivých čelistí na obrobek a zabraňuje prohýbání základní desky a negativnímu působení na stůl stroje. Obrobek je zvedán jen minimálně od stolu stroje a je tak získáno stabilní upnutí
• Patentovaný vodicí systém čelistí umožňuje i velmi velký upínací rozsah
• Díky kompaktní a robustní konstrukci je zajištěn maximální stupeň volnosti v 5- a vícestranném obrábění
• Všechny funkční plochy svěráku jsou kalené a broušené pro dlouhou životnost
• Konstantní upínací síla a vysoká Opakovací přesnost upínání: 0,02 mm
• Mechanický, ručně ovládaný upínací systém, bez posilovače
• Centrické upínání se dvěma mobilními čelistmi
• Maximálně otevřený svěrák s optimálním odchodem třísek i při vysoké zátěži při obrábění zajišťuje snadné čištění
• Konstantní upínací síly pro každé upnutí s vysokou přesností opakování lze zajistit při použití momentového klíče
• Ideálně se hodí pro použití SKB upínací čelisti (jsou součástí dodávky). Tyto čelisti mohou být použity pro zajištění bezpečného upínání polotovarů nebo řezaných dílů s hloubkou upnutí od 2,5 mm pro pro max. pevnost až 900 N/mm²
• Dlouhé, vysoko usazené čelisti a kompaktní design
