• Šířka čelistí [mm]: 92
• Upínací délka [mm]: 0 ÷ 138 | 71 ÷ 208
• Výška čelistí [mm]: 32

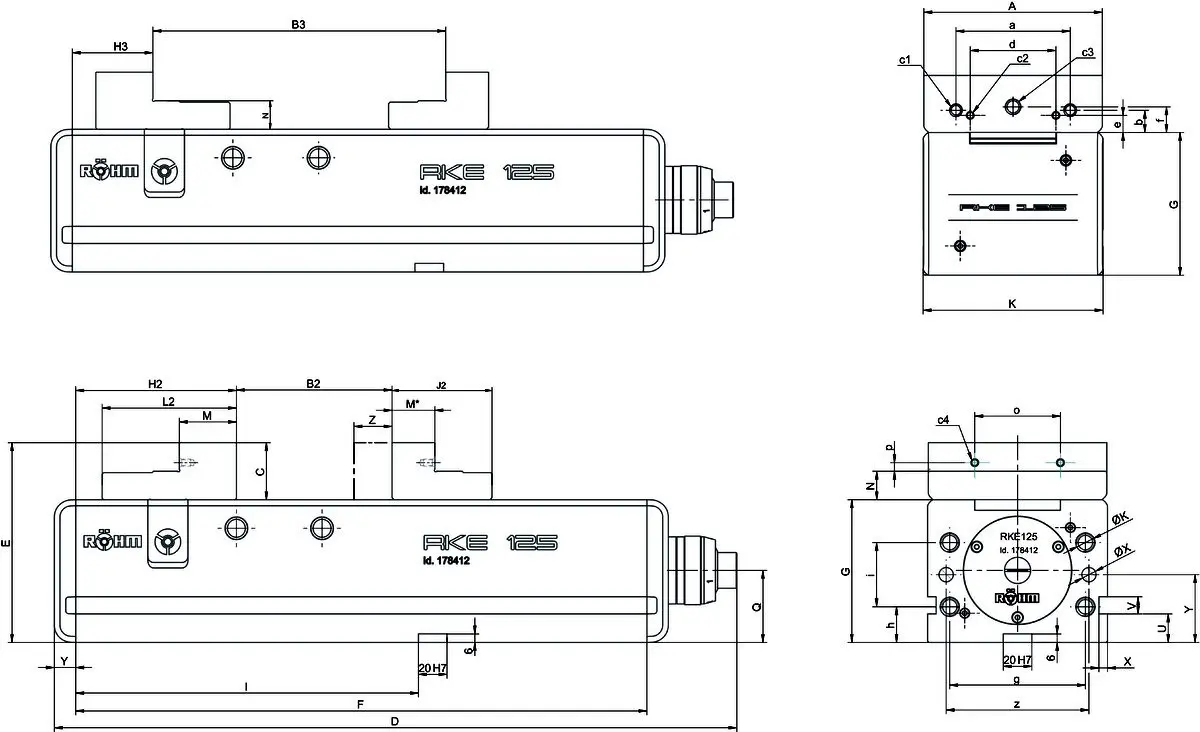

• Celková délka (D_max) [mm]: 330
• Délka svěráku (F) [mm]: 276
• Šířka svěráku [mm]: 94
• Výška svěráku [mm]: 112
• Upínací tlak [kN]: 25
• Hmotnost [kg]: 15

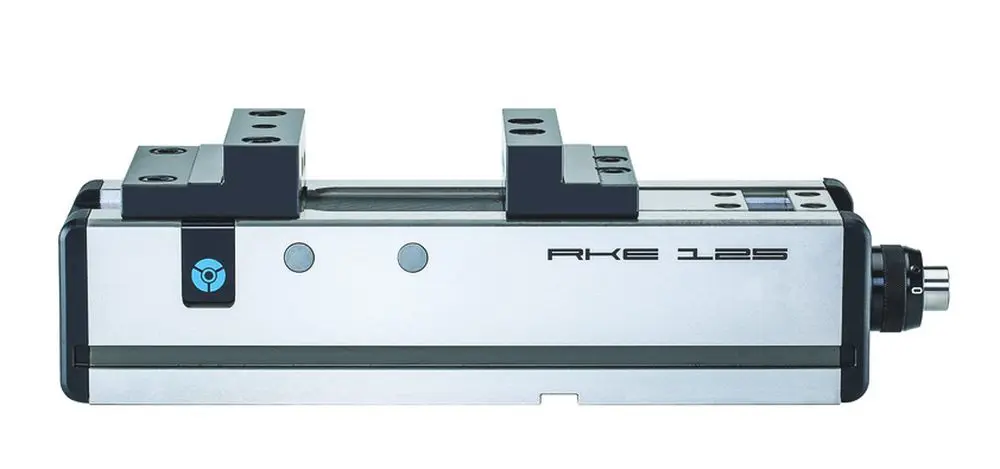

NC kompaktní hydro-mechanický svěrák Röhm RKE 92

Kompaktní přesný svěrák pro CNC obráběcí centra vybavený hydraulickým ručním posilovačem. Umožnuje bezpečné upínání při minimální námaze obsluhy.
Tyto prémiové modulární svěráky jsou vhodné pro obráběcí centra, brusky, frézky a jsou ideální pro 5-stranné obrábění.

• Výborná dostupnost upnutého obrobku pro obrábění
• Vysoká opakovatelná přesnost upnutí
• Upínací systém: Mechanicko-hydraulický, ručně ovládaný
• Pohon vřetene a mechanicko-hydraulický převod síly jsou zapouzdřené - ochrana proti třískám
• Pouhým otočením regulátoru upínací síly lze předvolit až 60 kN upínací síly.
  Pro upnutí na deformace citlivých obrobků, lze posilovací funkci vypnout

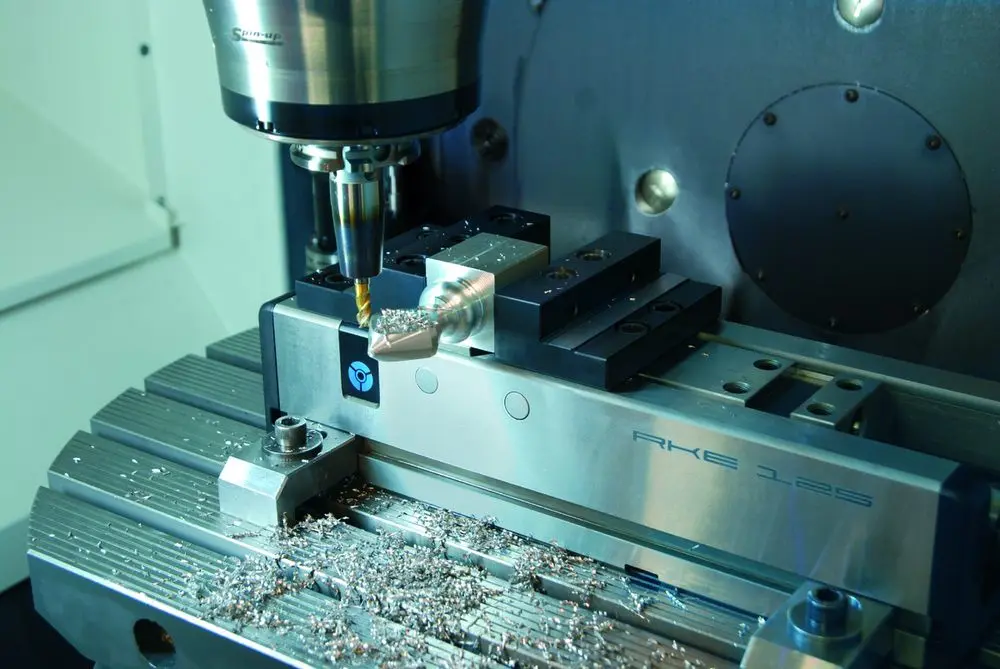

• Zvláště vhodné pro použití na obráběcích centrech
• Ochrana proti třískám
• Tělo svěráku je provedeno z masivní oceli a všechny vodicí plochy jsou kalené a broušené na všech stranách. Spodní díl s příčnou drážkou 20 H7
• Univerzálně použitelné – svěráky lze používat horizontálně, vertikálně nebo i na boku
• Jednoduché spojení více modulárních svěráků pro práci v sestavách
• Sadu dvou i čtyř svěráků je možné použít vertikálně bez použití palety
• Upínací plocha pro upínání upínkami (krapnami)
• Centrální mazání vodítek a závitu vřetena
• Závit pro úhlovou montáž pohonu
• Dlouhé funkční a upínací plochy jsou na všech styčných stranách kalené a přesně broušené
• Otočná pevná a pohyblivá reverzní čelist
• Otvory se závitem pro montáž všech plochých čelistí Röhm se šířkou 125/160 mm
• Stabilní svěráky s kompaktním designem a maximální přesností upínání pro stísněné prostory
.
• Jednoduchá obsluha
