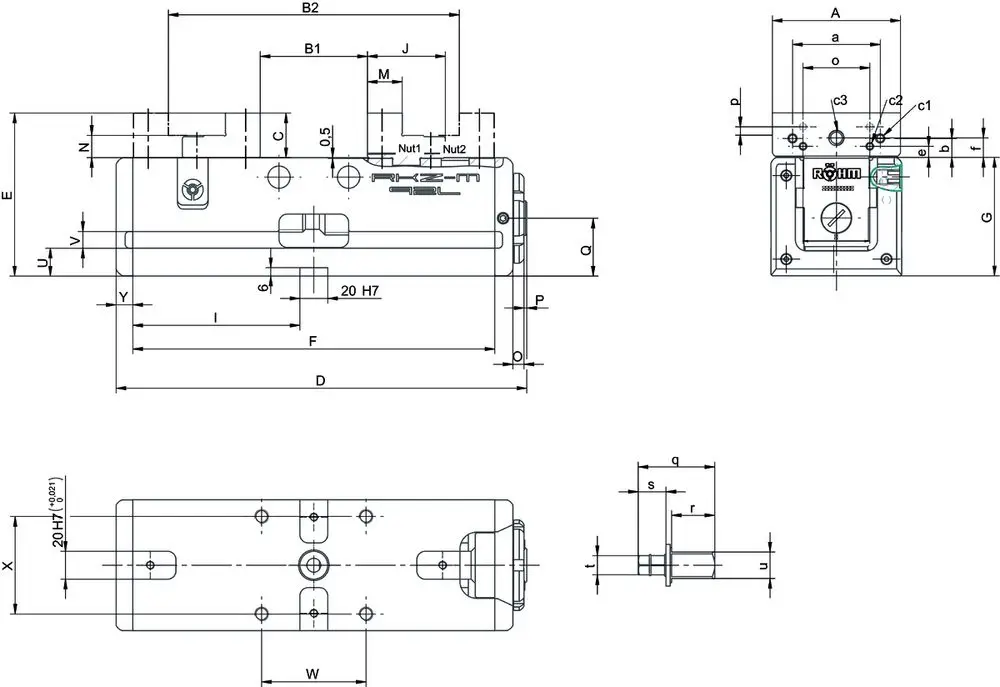

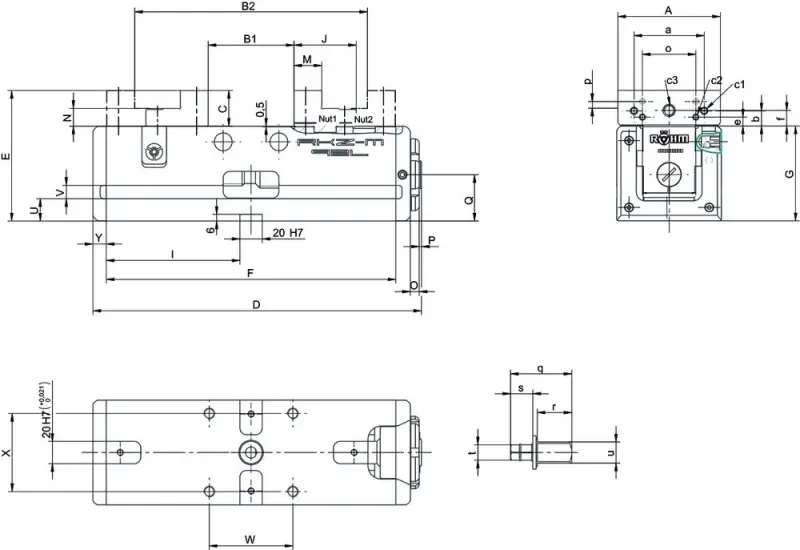

• Šířka čelistí [mm]: 92
• Upínací délka B1 [mm]: 0 ÷ 76 | 70 ÷ 146
• Upínací délka B2 [mm]: 78 ÷ 138 | 132 ÷ 208
• Výška čelistí (C) [mm]: 32
• Celková délka (D_max) [mm]: 295
• Délka svěráku (F) [mm]: 260
• Šířka svěráku (K) [mm]: 94
• Výška svěráku (E) [mm]: 117
• Upínací tlak [kN]: 20
• Hmotnost [kg]: 18

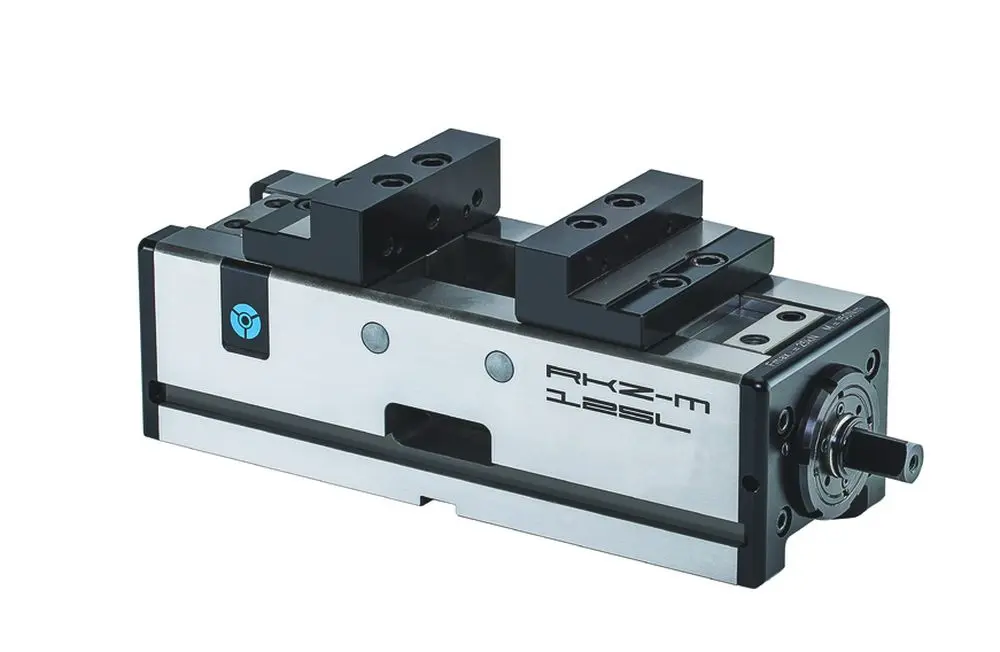

Samostředicí kompaktní NC svěrák Röhm RKZ-M 92

Kompaktní mechanický středící NC svěrák Röhm optimalizovaný pro obrábění ve víceosých obráběcích centrech.
Jako hospodárné řešení středícího upnutí při použití v systémech paletování popř. automatizovaných systémech.

• Bez dalších pomůcek nebo speciálních upínacích čelistí je možné středícím svěrákem RKZ upnout obrobek bezpečně - a to s minimálním zásahem do obrysů
• Díky krátké, kompaktní a robustní konstrukci je zajištěn maximální stupeň volnosti v 5- a vícestranném obrábění
• Všechny funkční plochy svěráku jsou kalené a broušené pro dlouhou životnost
• Konstantní upínací síla a vysoká přesnost upínání:±0,02 mm
• Centrické upínání se dvěma mobilními čelistmi
• Konstantní upínací síly pro každé upnutí s vysokou přesností opakování 0,01 mm lze zajistit při použití momentového klíče
• Mechanický, ručně ovládaný upínací systém, bez posilovače
• Závit vřetena je chráněn v jakékoliv poloze základních čelistí před nečistotami a třískami
• Maximální flexibilita a všestranné upevnění svěráku na pracovní plochu.
  Třístranné uložení (základní ležatě, na přední straně, boční), Dvojitá i čtyřnásobná věž
• Rychlá demontáž i montáž je možná pouze se svorkami
• Centrální mazání vodítek a závitu vřetena - na obou stranách svěráku jsou pevně umístěné mazací hlavice
• Standardně dodáváno se špičkovými stupňovitými čelistmi
