NC dvojitý svěrák Röhm RKD-M 92

• Šířka čelistí [mm]: 92

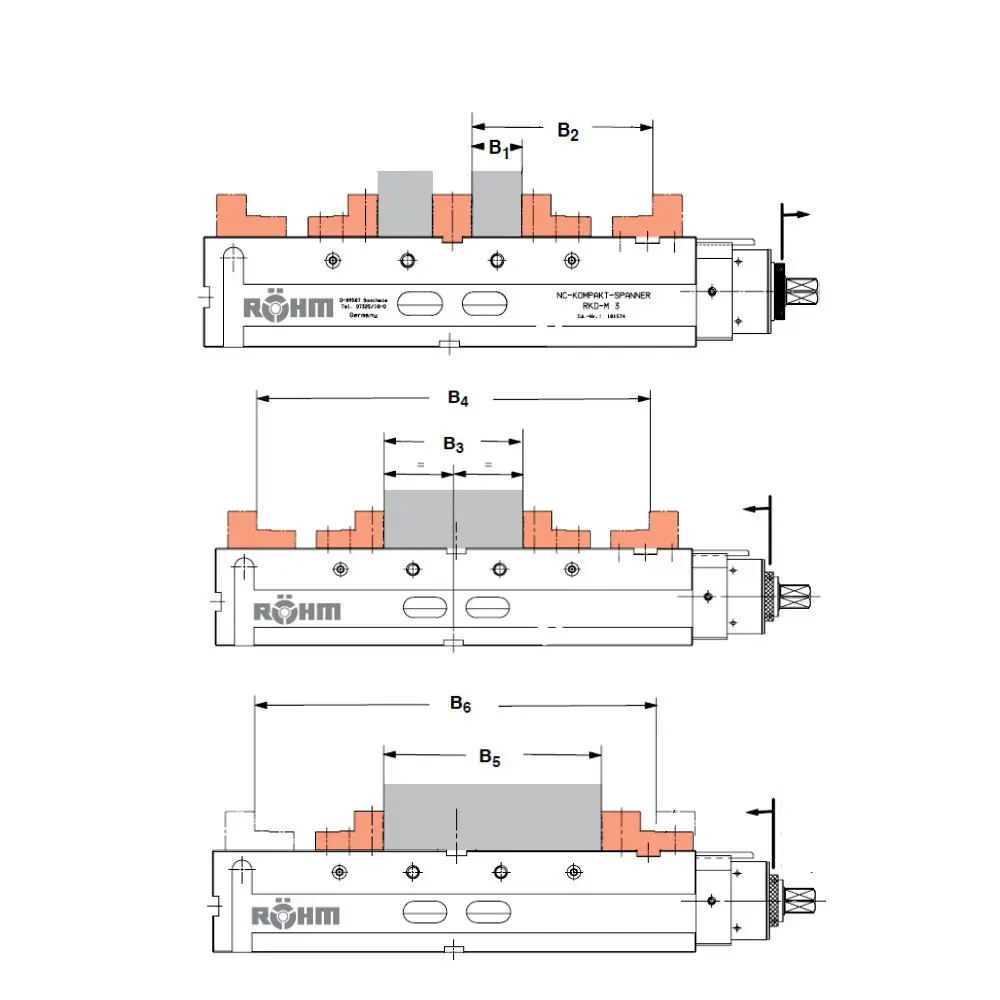

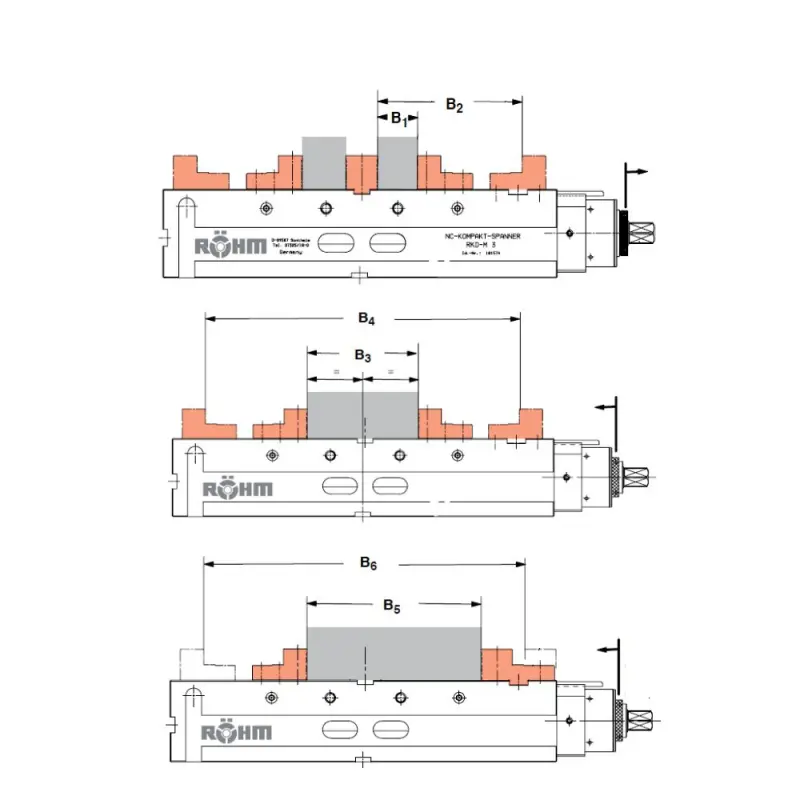

• Upínací délka B1 (drážka 1) [mm]: 0 ÷ 48
• Upínací délka B2 (drážka 1) [mm]: 42 ÷ 79
• Upínací délka B1 (drážka 2) [mm]: 48 ÷ 96
• Upínací délka B2 (drážka 2) [mm]: 79 ÷ 127
• Upínací délka B1 (drážka 3) [mm]: -
• Upínací délka B2 (drážka 3) [mm]: -
• Výška čelistí [mm]: 32

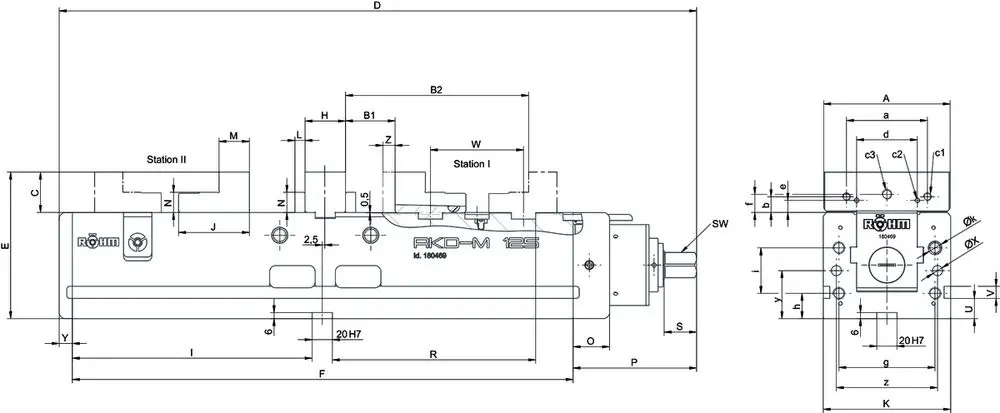

• Celková délka (D_max) [mm]: 492
• Délka svěráku (F) [mm]: 366
• Šířka svěráku (K) [mm]: 94
• Výška svěráku (E) [mm]: 117
• Tloušťka středové čelisti (H_-0,02) [mm]: 30
• Upínací tlak [kN]: 25
• Hmotnost [kg]: 24

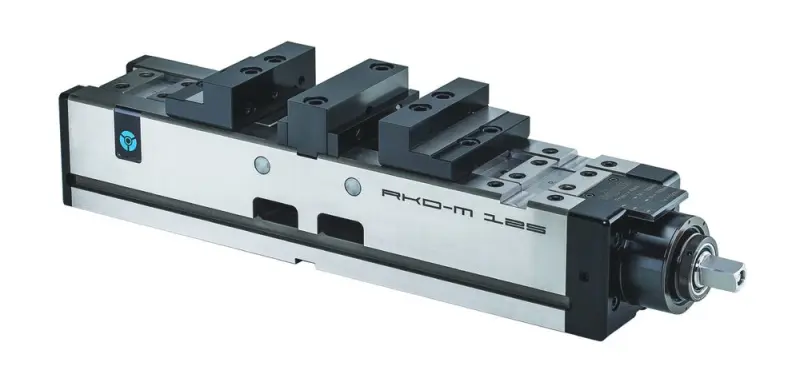

Kompaktní dvojitý NC svěrák Röhm RKD-M 92

Dvojitý, středící a kompaktní svěrák (vyjímatelná střední čelist) pro upínací věže s ovládáním třetí rukou zezadu určený pro přesné broušení, frézování a pro široké použití na CNC a konvenčních strojích.

• Upínací systém s nulovým bodem
• Kompaktní přesný svěrák pro CNC obráběcí centra. Umožnuje bezpečné upínání při minimální námaze obsluhy
• Dvě zároveň pohyblivé čelisti a pevná střední čelist umožňují vysokou opakovanou přesnost ±0,01 mm a konstantní upínací síly při každém upnutí
• Krátká dráha rychloposuvu. Jen asi 1,5 otočení klikou stačí pro dosažení max. upínací síly
• Vysoce flexibilní svěrák pro univerzální použití
• Ploché základní těleso
• Rychlá demontáž i montáž je možná pouze se svorkami
• Otočná pevná čelist a 2x rychlopřestavitelná a samonastavitelná pohyblivá čelist
• Výměnné čelisťové vložky
• Samosvorný přenos síly
• Vyrobeno z vysoce jakostní slitinové oceli, stabilizované a kalené
• Dvojí upínání (mezi 3 čelisti)
• Dvě pohyblivé čelisti a pevná centrální čelist umožňují nastavení a snížení pracovního času díky dvojímu upnutí. Pohyb čelistí se provádí otáčením šroubu s ruční klikou a na obrobku je čelist udržována s přibližně 1 kN (funkce třetí ruky).
  Při dalším otáčení kliky je druhá pohyblivá čelist již opřena proti obrobku pevně a je zde nasazena síla mechanického vřetena.
  Kompenzační pružiny mohou kompenzovat rozměrové rozdíly ± 3 mm mezi obrobkem I a obrobkem II.
• Zejména v hromadné výrobě jsou časy a doby cyklu kritickými faktory.
  NC kompaktní dvojité svěráky společnosti Röhm jsou díky dvojímu upínání předurčené pro efektivní zpracování.
• Maximální flexibilita a všestranné upevnění svěráku na pracovní plochu.
  Třístranné uložení: základní ležatě, na přední straně, boční
• Pohon vřeteneje zapouzdřený - ochrana proti třískám
• Centrální mazání vodítek a závitu vřetena - na obou stranách svěráku jsou pevně umístěné mazací hlavice
• Tělo svěráku je vybaveno závitem pro úhlovou montáž pohonu
• Jednoduché spojení více modulárních svěráků pro práci v sestavách
