• Šířka čelistí [mm]: 70

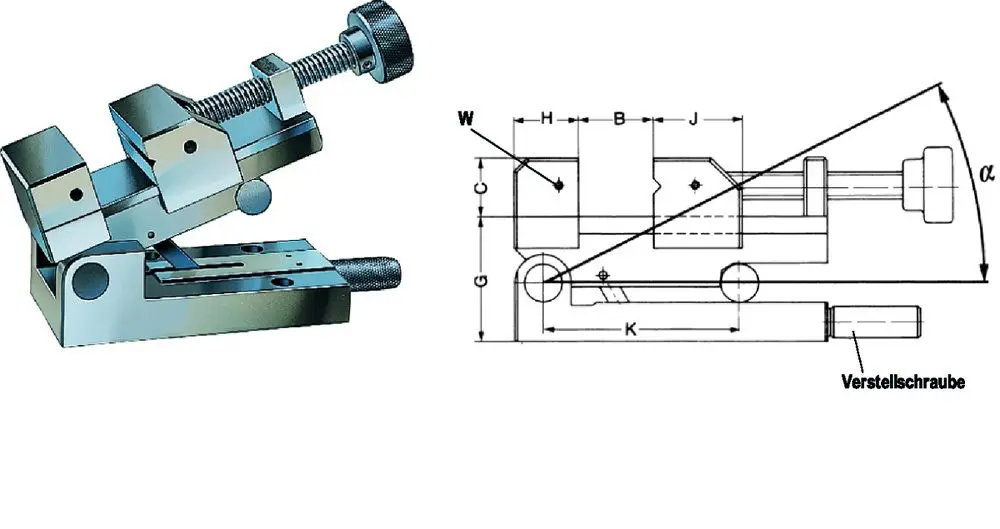

• Upínací délka (B) [mm]: 0 ÷ 80
• Výška čelistí (C) [mm]: 30
• Celková délka (D_max) [mm]: 160
• Délka svěráku (F) [mm]: -
• Šířka svěráku [mm]: 70
• Výška svěráku [mm]: 93
• Osová vzdálenost válečků (K) [mm]: 100±0,015
• Úhel rozevření α [°]: 0 ÷ 46
• Parametry přesnosti:
  • Kolmost [mm]: 0,005
  • Rovnoběžnost [mm]: 0,002
  • Úhlová odchylka při 45°: ±15“
  • Průměr válečků: h6
• Upínací tlak [kN]: 6
• Hmotnost [kg]: 5,3

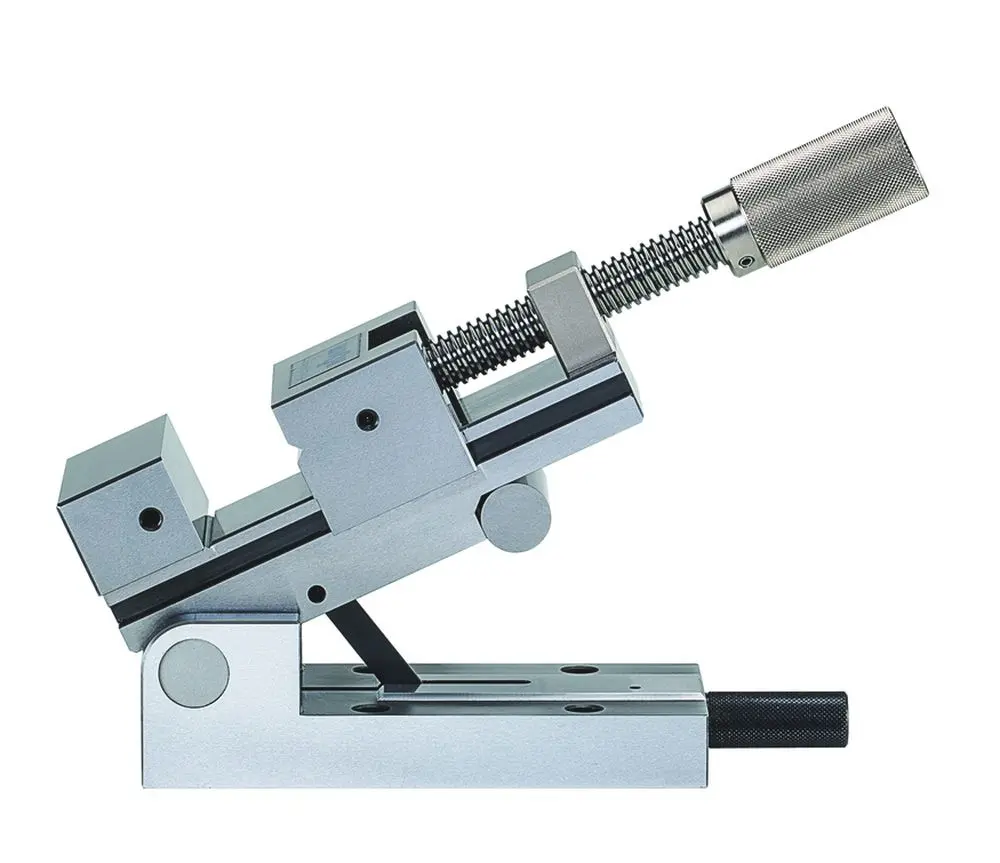

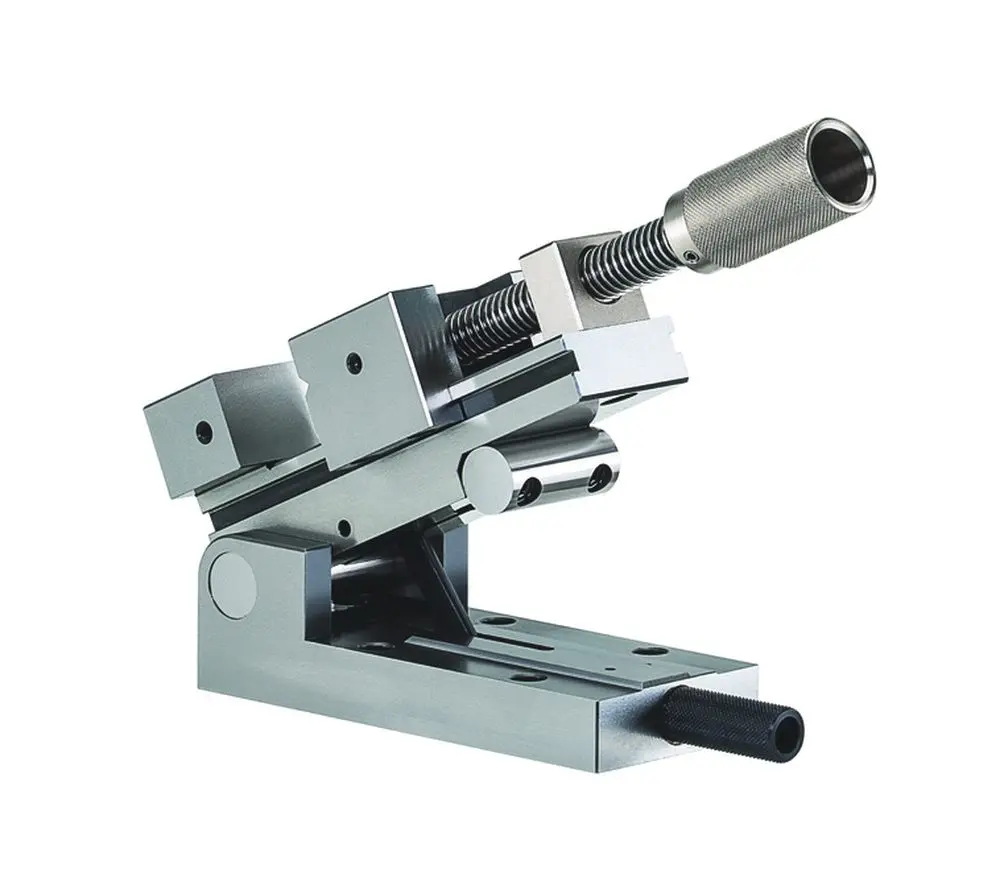

Sinusový nástrojařský svěrák Röhm PS-SV 1

Sinusový svěrák s přesně obrobenými plochami se zajištěnou rovnoběžností a kolmostí broušených ploch pro upnutí materiálu

• Ideální svěrák pro přesné broušení, frézování, gravírování a měřicí práce s důrazem na přesnost nastavení úhlu
• Aretace svěráku je funkční v libovolné úhlové poloze pomocí zajišťovacích šroubů
• Přesné nastavení úhlu pomocí koncových měrek
• Válečky jsou kalené a broušené s přesností do 0,001 mm
• Tento nástrojařský svěrák je vyroben z legované nástrojové oceli, je kalený a přesně broušený s přesností 0,001 mm
