• Motor [W]: 3 000
• Celkový příkon [W]: 6 900
• Napájecí napětí [V]: 400
• Počet rychlostí: 1
• Rychlost pásu, plynule [m.min^-1]: 20 ÷ 100
• Rozměr pásu - délka [mm]: 4 780 × 34 × 1,1
• Objem nádrže chlazení [dm³]: -
• Výkon čerpadla chlazení [W]: 90
• Výkon chlazení [dm³.min^-1]: -
• Pracovní výška [mm]: 812
• Max. rozměr materiálu [mm]:
  • Prořez 90° - průměr : 360
  • Prořez 90° - průměr : 250
  • Prořez 90° - profil : 500 × 350
  • Prořez 45° P/L - průměr : 360/360
  • Prořez 45° - průměr : 180/180
  • Prořez 45° - profil : 420 × 300/420 × 260
  • Prořez 60° - průměr : 300
  • Prořez 60° - průměr : 130
  • Prořez 60° P/L - profil : 300 × 200/250 × 280
• Min. rozměr materiálu [mm]:
  • Odřezek [mm]: 2
  • Dělitelný průměr [mm]: 15
  • Zbytek při jednom řezu [mm]: 60
• Rozměr stroje [mm]: 2 800 × 1 080 × 2 340
• Hmotnost [kg]: 740

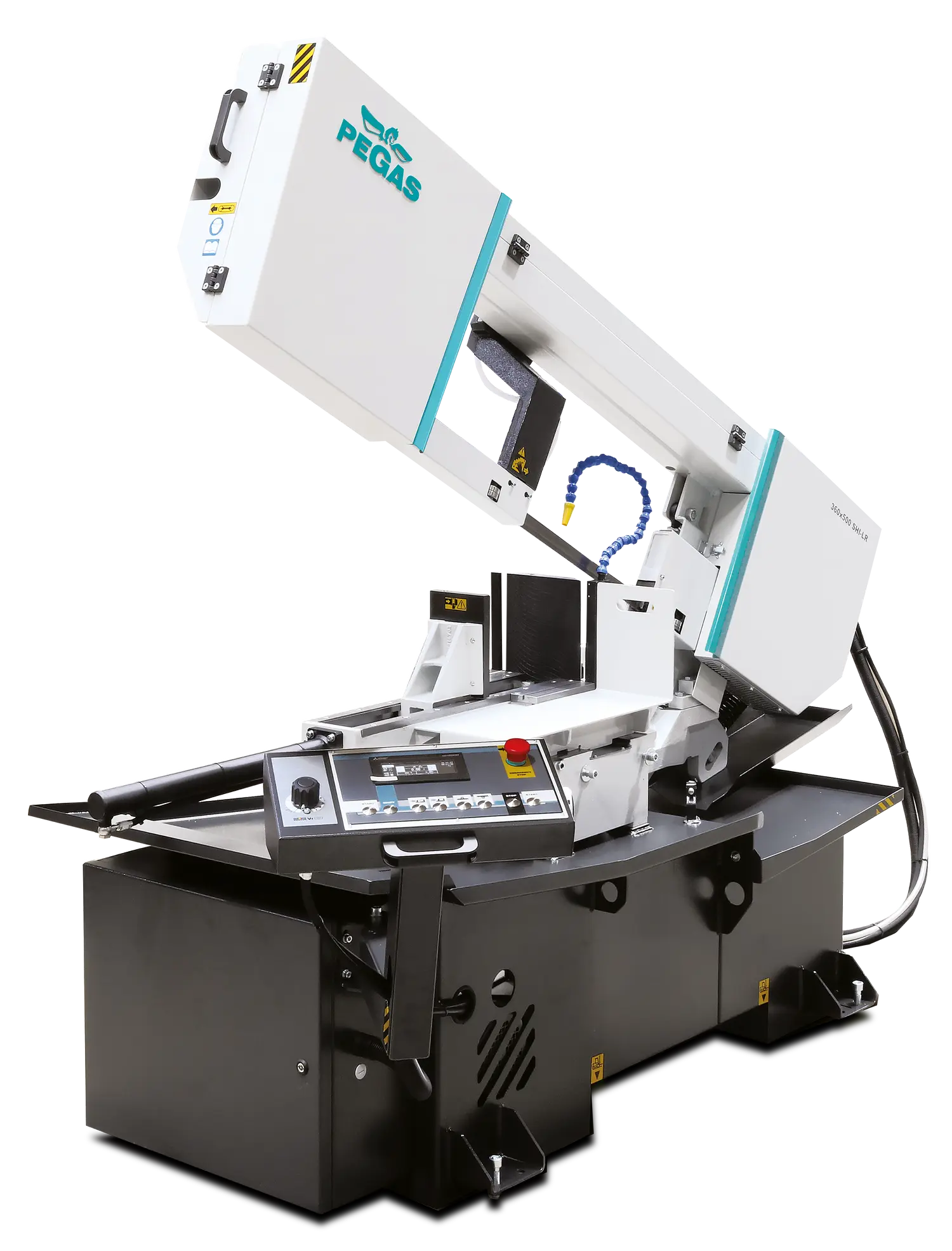

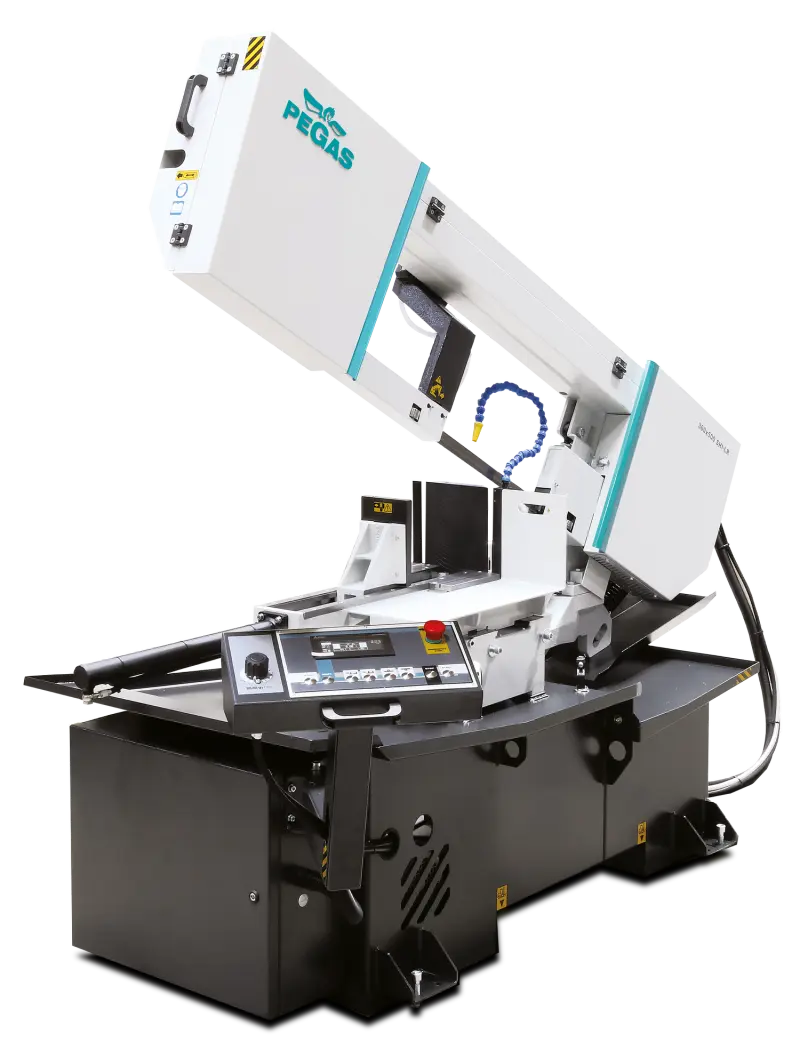

Poloautomatická pásová pila PEGAS s kloubem

• Poloautomatická pásová pila s hydraulickým ovládáním
• Pila je určena pro dělení materiálu v kolmých i úhlových řezech
• Úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo a od 0 do -60 stupňů vlevo
• Změna úhlu pomocí rychloupínací páky
• Pila je určena k řezání ocelového materiálu
• Další materiály, které je na pile možno řezat, jsou lehké kovy
• Zde doporučujeme konzultaci o použitelnosti pily s výrobcem
• Stroj vybaven řídícím systémem s PLC MITSUBISHI a funkcí automatické bezpečnostní regulace řezného posuvu BRP (rychlost ramene do řezu)
• Kontrolní panel MITSUBISHI jako standardní vybavení využívá dotykový displej a PLC, které umožňuje poloautomatické řezy a zároveň i komunikaci s obsluhou
• Ovládací panel zobrazuje informace o řezném procesu na displeji:
  • indikace cyklu (řezu)
  • indikace BRP
  • indikace napnutí pásu
  • čas řezu
  • zatížení pohonu pásu v ampérech
  • rychlost pásu
  • měření časů řezu
  • seznam chybových hlášení
• Možnosti uživatelského nastavení:
  • automatické zastavení hydraulické jednotky
  • mód pohybu ramene po ukončení řezu
  • mód rychloposuvu ramene
  • mód zpoždění řezného posuvu
  • mód pohybu pásu
  • mód pohybu svěráku po ukončení řezu
  • diagnostika vstupu a výstupu
• Funkce STOP - řezání: umožňuje kdykoliv přerušit řez stisknutím tlačítka STOP. Rameno povyjede s běžícím pilovým pásem aniž by došlo k otevření svěráku
• Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní funkcí PEGAS BRP (při překročení zatížení motoru pro pohon pilového pásu se automaticky zastaví řezný posuv)
• Ovládací panel je ergonomicky umístěný na otočné konzole.
  Sestává se z mechanických tlačítek a digitálního displeje řídícího systému pily. Dále je zde umístěn regulátor řezného posuvu a další tlačítka ovládání příslušenství.
• Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách
• Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání
• Rameno je skloněno o 2°, což zvyšuje životnost pásu
• Rameno uloženo v předepnutých kluzných pouzdrech s teflonovou třecí plochou
• Hnací i napínací kladka jsou odlitky
• Horní pracovní poloha ramene ovládána tlačítkem na ovládacím panelu. Digitální ukazatel výškové polohy ramene v %
• Dolní pracovní poloha ramene ovládána mikrospínačem
• Po dosažení dolní koncové polohy se rameno automaticky vrátí do zadané horní polohy
• Svěrák je svařenec s čelistí, vyrobenou z litiny
• Čelisti svěráku zajišťují bezpečné upnutí materiálu
• Pohyb čelisti hlavního svěráku v suvném ocelovém vedení
• Pohyb čelisti svěráku v celém rozsahu pomocí dlouhozdvihového hydraulického válce
• Těleso svěráku se posouvá vlevo-vpravo podle směru nastavení úhlového řezu, fixace pomocí kličky
• Provedení točny z litiny. Uložení na kuželíkových ložiscích
• Manuální natáčení pily pro úhlové řezy, pozice točny je fixována pákou s excentrem
• Pozice točny pro řezání kolmých řezů je automaticky aretovaná prostřednictvím pružinového mechanismu
• Úhly zobrazeny na display kontrolního panelu MITSUBISHI
• Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky
• Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách
• Pila má na straně pohonu vodítko uložené na pevném nosníku
• Na straně napínání je vodítko uloženo na posuvném nosníku
• Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku
• Nosník vodítka se pohybuje v kluzném vedení
• Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí
• Mechanické napínání pilového pásu
• Automatická indikace správného napnutí pilového pásu
• Čisticí kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu pasivně poháněný od kladky
• Pohon pilového pásu je prováděn prostřednictvím šnekové převodovky s trvalou olejovou náplní
• Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min
• Robustní příruba s uložením hnací hřídele
• Tepelná ochrana motoru
• Chladicí systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu
• Robustní podstavec se zásobníkem na třísky
• Podstavec je zkonstruován pro manipulaci s pilou paletovacím i vysokozdvižným vozíkem
• Mikrospínač napnutí pilového pásu a otevření krytu kladek
• Ovládání 24 V
• Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce poloautomatické pily - tlačí rameno do řezu, zdvihá rameno, otevírá a zavírá svěrák
• Pracovní cyklus:
  Po mechanickém nastavení čelistí odstartuje obsluha pomocí standardního spínače na ovládacím panelu cyklus.
  Po odstartování hydraulický válec svěráku upne materiál a provede se řez zvolenou rychlostí.
  Rychlost pohybu ramene do řezu reguluje obsluha pomocí škrtícího ventilu. V dolní poloze ramene sepne mikrospínač.
  Pohyb ramene a svěráku po dokončení řezu dle nastaveného uživatelského parametru. Obsluha pouze posouvá materiál.

Součásti dodávky pásové pily

• Pilový pás
• Sada nářadí pro běžnou údržbu stroje
• Návod k obsluze v elektronické podobě na CD
