• Motor [W]: 1 500
• Napájecí napětí [V]: 400
• Počet rychlostí: 1
• Rychlost pásu (plynule) [m.min^-1]: 20 ÷ 100
• Rozměr pásu - délka [mm]: 2 720 × 27 × 0,9
• Objem nádrže chlazení [dm³]: -
• Výkon čerpadla chlazení [W]: 90
• Výkon chlazení [dm³.min^-1]: -
• Pracovní výška [mm]: 800
• Max. rozměr materiálu [mm]:
  • Prořez 90° - průměr : 230
  • Prořez 90° - průměr : 150
  • Prořez 90° - profil : 280 × 200
  • Prořez 45° - průměr : 180
  • Prořez 45° - průměr : 110
  • Prořez 45° - profil : 180 × 170
  • Prořez 60° - průměr : 110
  • Prořez 60° - průměr : 80
  • Prořez 60° - profil : 100 × 70
• Min. rozměr materiálu [mm]:
  • Odřezek [mm]: 3
  • Dělitelný průměr [mm]: 5
  • Zbytek při jednom řezu [mm]: 15
• Rozměr stroje [mm]: 2 305 × 2 260 × 1 780
• Hmotnost [kg]: 780

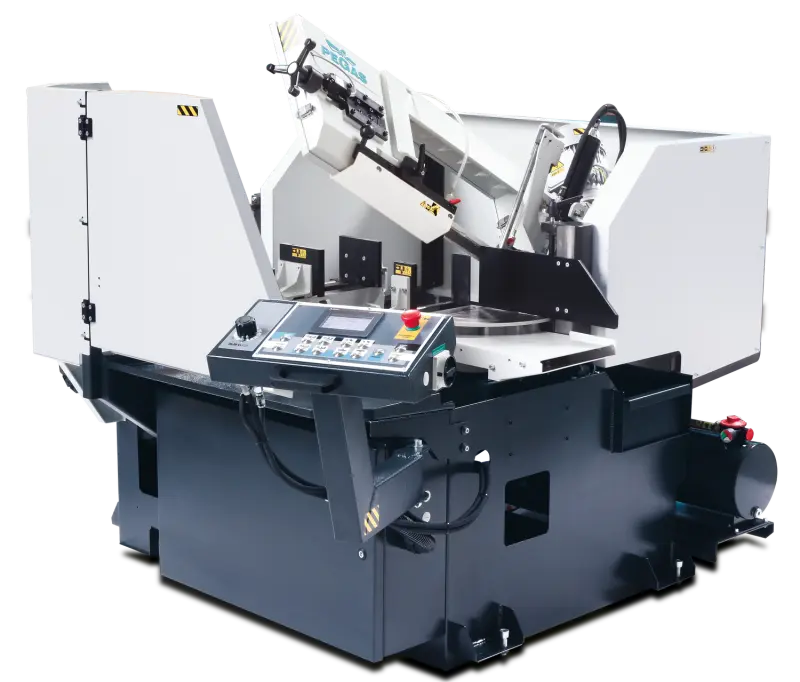

Automatická pásová pila PEGAS s CNC řídícím systémem

• Vysoce produktivní automatická, hydraulicky ovládaná pásová pila s vícenásobným podáváním materiálu
• Pila je určena pro dělení materiálu v kolmých i úhlových řezech
• Úhlové řezy jsou plynule nastavitelné od 0 do +45 stupňů vpravo v automatickém cyklu a do +60 stupňů vpravo v poloautomatickém cyklu
• Pomocí hydraulického agregátu jsou ovládány veškeré pracovní pohyby ramene pily, svěráků a podavače materiálu
• Rameno pily je do řezu tlačeno dvoučinným hydraulickým válcem
• Rychlost pracovního pohybu a síla řezu jsou regulovány
• Délka i počet kusů (řezů) je zadáván z ovládacího panelu
• Stroj si sám volí počet podání a provádí potřebné výpočty
• Systém umožňuje zadání 9 programů pro rychlé nastavování délek, případně variantu automatické změny rozměru pro dělení několika přířezů z jedné tyče
• Pila umožňuje volbu mezi automatickým a poloautomatickým režimem, kdy jsou veškeré pohyby ovládané nezávisle
• Možnost úhlových řezů
• Pila nalézá uplatnění v sériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí, neželezných a lehkých kovů a to jak profilů, tak plných polotovarů
• Pila umožňuje volbu mezi automatickým a poloautomatickým režimem, kdy jsou veškeré pohyby ovládané nezávisle
• Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní PEGAS BRP (při překročení výkonu se automaticky zastaví řezný posuv)
• Ovládací panel je umístěn na otočné konzole.
  Sestává se z mechanických tlačítek a digitálního displeje řídícího systému pily
• Mechanická tlačítka slouží pro ovládání základních pohybů pily (pohyb ramene, svěráků, pohyb podavače) a spouštění pracovního cyklu pily
• Ovládací panel je vybaven bezpečnostním tlačítkem pro zastavení pily.
  Tlačítka pro ovládání pohybů stroje jsou součástí velmi kvalitní klávesnice v provedení antivandal
• Konstrukce:
  • Pila je konstrukčně řešena tak, aby odpovídala standardnímu namáhání ve výrobních podmínkách
  • Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů
  • Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno ja skloněno o 25°, což zvyšuje životnost pásu
  • Rameno je uloženo v předepnutých a seřiditelných ložiskách
  • Hnací i napínací kladka jsou odlitky
  • Horní pracovní poloha ramene ovládána automatickým dorazem pracovní polohy (DPP)
  • Dolní pracovní poloha ramene ovládána mikrospínačem.
    Po dosažení dolní koncové polohy se rameno chová podle nastavení v řídícím systému (zůstává v dolní poloze nebo vyjíždí do horní polohy)
  • Svěrák je svařenec s ocelovou čelistí.
    Čelisti zajišťují bezpečné upnutí materiálu
  • Hydraulicky ovládaná dlouhozdvihová čelist svěráku je uložena na lineárním vedení
  • Pohyb čelisti v celém rozsahu pomocí dlouhozdvihového hydraulického válce
  • Velmi tuhý podavač se pohybuje pomocí hydraulického válce po dvou broušených tyčích pomocí teflonových pouzder
  • Uložení podávacího svěráku v podavači je plovoucí, což znamená, že se podávací svěrák volně pohybuje o několik mm ve směru kolmém na směr podávání
  • Pevná čelist podávacího svěráku tak kopíruje případnou křivost podávaného materiálu a je eliminováno opotřebení mechanických součástí podavače
  • Podavač posunuje řezaný materiál do hlavního svěráku vždy o délku, kterou zadá obsluha do ovládacího panelu
  • Pozice podavače je snímána pomocí elektromagnetického čidla a odměřovacího magnetického pásku
  • Pro precizní pozicování podavače stroj dojíždí do cílových poloh mikroposuvem
  • Indikace materiálu v podavači:
    • Optické čidlo oznamuje, že v podavači je materiál
    • Pokud materiál není v podavači, signál z čidla se odrazí na sklíčku, které je umístěno na pevné čelisti a vrátí se zpět do čidla
    • Pila přestane podávat materiál a čeká na vložení další tyče
  • Podávací svěrák je vyroben z litiny
  • Čelisti zajišťují bezpečné upnutí materiálu
  • Hydraulicky ovládaný dlouhozdvihový svěrák podavače
  • Pohyb čelisti v celém rozsahu pomocí dlouhozdvihového hydraulického válce
  • Točna je robustní svařenec
  • Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí
  • Natáčení ramene pro úhlové řezy a fixace natočení je manuální
  • Úhly natočení ramene jsou zobrazeny na display HMI MITSUBISHI, který je umístěn na ovládacím panelu pily
  • Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky
• Standardní výbava automatické pásové pily
  • Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách
  • Pila má na straně pohonu vodítko uložené na pevném nosníku s možností nastavení
  • Na straně napínání je vodítko uloženo na posuvném nosníku
  • Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku
  • Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí
  • Mechanické napínání pilového pásu
  • Automatická indikace správného napnutí pilového pásu
  • Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu prostřednictvím kladky
  • Pohon kladky pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní
  • Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min
  • Robustní příruba s uložením hnací hřídele
  • Tepelná ochrana motoru
  • Chladicí systém na emulzi s rozvodem kapaliny do vodítek pilového pásu
  • Nádrž na emulzi je samostatná sestava, není pevnou součástí podstavce
  • Robustní podstavec se zásobníkem na třísky
  • Podstavec je uzpůsoben pro manipulaci s pilou paletovacím vozíkem i vysokozdvižným vozíkem
  • Mikrospínač napnutí pilového pásu a otevření krytu kladek
  • Ovládání 24 V
  • Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily
  • Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání hlavního i podávacího svěráku, posuv podavače
• Řídící systém:
  • Stroj je vybaven programovatelným automatem - PLC MITSUBISHI FX5U-32M
  • Pohon pilového pásu je řízen frekvenčním měničem MITSUBUSHI
  • Barevný dotykový displej HMI MITSUBISHI GOT 2000 umožňuje snadnou komunikaci s obsluhou stroje.
    Znázorňuje pracovní stavy, jako je rychlost pásu, indikaci cyklu, zatížení pohonu pásu, čas řezu a stavy jednotlivých pracovních pohybů a informace o řezných programech
  • Délka i počet kusů je zadáván z ovládacího panelu
  • Stroj si sám volí počet podání a provádí potřebné výpočty
  • Systém umožňuje zadat 20 programů
  • V každém jednotlivém programu je možné zadat až 15 položek (délka + počet kusů)
  • Způsob podání materiálu: NORMAL nebo INCREMENTAL
• Pracovní cyklus:
  • Pila automaticky upne materiál v hlavním svěráku
  • Podavač se posune do procesorem určené polohy
  • Rameno se pohybuje rychloposuvem do řezu, dokud nedojde zásahem DPP k automatickému přepnutí na nastavený pracovní přítlak
  • Po uříznutí materiálu se rameno vrací do horní polohy
  • Podavač se posune o konstantní přidanou délku
  • Čelist podavače upne materiál
  • Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici
  • Hlavní svěrák upne materiál, svěrák podavače se uvolní a celý cyklus se opakuje
  • Obsluha pouze zakládá polotovar a odebírá nařezaný materiál
  • Během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene

Součásti dodávky pásové pily

• Skluz pro odříznutý materiál
• Pilový pás
• Sada nářadí pro běžnou údržbu stroje
• Návod k obsluze v elektronické podobě na CD
