• Verze: Flexibilní systém hřídele 7
• Rozsah otáček [U.min^-1]: 11 000 ÷ 25 000
• Spojka na straně pohonu prům. [mm]: M 10
• Spojka na straně násadce pr. [mm]: 5/3,85
• Spojka na straně pohonu, DIN: 10
• Boční spojka násadce G: 22
• Průměr [mm]: 7
• Délka [mm]: 1 589
• Číslo položky: 86200309
• Hmotnost [kg]: 0,4

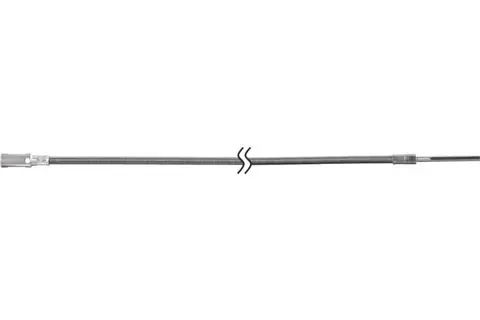

Pružné, náhradní jádro Pferd pro ohebné hřídele BW 7 DIN 10/G22

• Ohebné násady se skládají ze tří komponent, které lze různými způsoby kombinovat:
  • pružné jádro (SE)
  • pružné pouzdro (SCH)
  • násadec (HA)
• Ohebné jádro se skládá ze čtyř až deseti vrstev drátu v souladu s DIN 2076
• Je speciálně navrženo pro vysokorychlostní otáčení ve směru hodinových ručiček
• Spojka je bezpečně nalisována k jádru
• Po cca 100 provozních hodinách je nutné jádro ohebného hřídele znovu namazat
• Pružné pouzdro se skládá z pryže odolné proti oleji. Vnitřek je plochá ocelová spirála a vnější strana je z pevné pryže
• Připojovací spojky jsou pevně nalisovány a zapouzdřeny v pryžovém plášti jako výztuž
• Díky nízkým emisím hluku je možný nepřetržitý provoz s malou únavou
• Výměnné kleštiny umožňují montáž široké škály nástrojů
• Posuvná spojka umožňuje rychlou výměnu násadce
• Doporučení pro použití:
  • Je nezbytné, aby rychlost otáčení a výstupní výkon neklesly pod nebo nepřekročily specifikované rozsahy
  • Není možné opravovat jádra a ohebná pouzdra
  • Doporučujeme výměnu za předmontované nové díly
  • Při použití ohebných hřídelí dbejte na to, aby hřídele nebyly ohnuté nad stanovený poloměr zakřivení
  • Pro každý ohebný hřídel je uveden nejmenší možný poloměr zakřivení
• Poznámky k objednávce:
  • Náhradní jádro pro BW 7 DIN 10/G22
  • Speciální délky na vyžádání
  • Žíly (jádra) a hadice s oboustrannou posuvnou spojkou na vyžádání
