• Celkový příkon [W]: 22 000
• Výkon motoru [W]: 4 000
• Výkon motoru - posuv [W]: 1 100
• Napájecí napětí [V] / [Hz]: 400 / 50
• Otáčky, plynule (2) [U.min^-1]: 50 ÷ 4 000
• Kužel vřetena: ISO 40
• Maximální krouticí moment vřetena [Nm]: -
• Vzdálenost horizontálního vřetena od stolu [mm]: 148 ÷ 548
• Vyložení vertikálního vřetena [mm]: 250 ÷ 650
• Natočení vertikálního vřetena [°]: ±90
• Zdvih pinoly vřetena [mm]: 80
• Velikost „T“ drážky (7x) [mm]: 14
• Rozměry stolu [mm]: 400 x 800
• Maximální zatížení stolu [kg]: 350
• Posuv stolu - příčný Y [mm]: 500
• Posuv stolu - podélný X [mm]: 700
• Posuv stolu - svislý Z [mm]: 500
• Strojní posuv
  • Příčný Y (plynule) [mm.min^-1]: 15 ÷ 1 000
  • Podélný X (plynule) [mm.min^-1]: 15 ÷ 1 000
  • Svislý Z (plynule) [mm.min^-1]: 6 ÷ 400
• Rychloposuv
  • Příčný Y [mm.min^-1]: 2 000
  • Podélný X [mm.min^-1]: 2 000
  • Svislý Z [mm.min^-1]: 800
• Rozměry stroje (d x š x v) [mm]: 2 070 x 2 120 x 2 115
• Hmotnost [kg]: 2 500

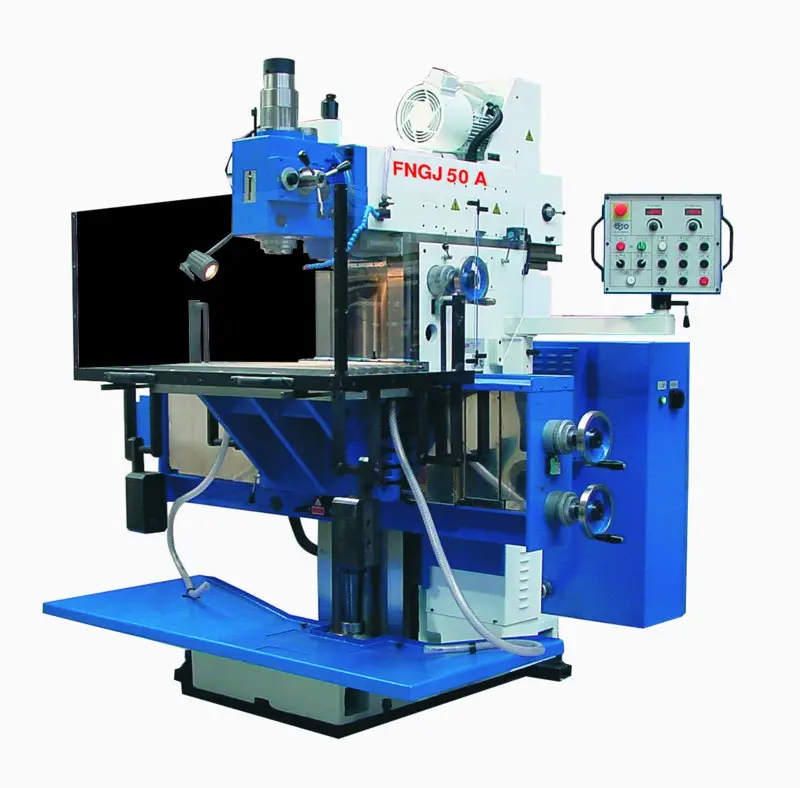

Univerzální nástrojařská frézka TOS FNGJ 50

Nástrojová frézka FNGJ je víceúčelový obráběcí stroj určený pro široký rozsah frézovacích, vrtacích a vyvrtávacích operací na skříňových a plochých obrobcích do hmotnosti 350 kg v maloseriové výrobě, zejména v nástrojárnách.

• Stroj je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku
• Pevný, masivní úhlový stůl
• Svislé vřeteno je uloženo ve vřetenové hlavě v pinole s ručním výsuvem, hlavu lze natáčet v rozsahu ±90°
• Rozsah otáček vřetena je rozdělen do 2 stupňů s plynulou regulací
• Kombinace otáček vřetena s plynulou regulací posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálu
• Funkce stroje jsou řízeny ručně nebo z ovládacího panelu stroje
• Zadávání velikosti otáček vřetena a posuvů se provádí digitálně, hodnoty jsou zobrazeny na displeji ovládacího panelu
• Plynule stavitelné otáčky vřetena (frekvenční měnič) ve 2 mechanických stupních
• Plynule stavitelné velikosti posuvů ve třech osách „X“, „Y“, „Z“
• Centrální mazání s dávkovači
• Kalené vodicí plochy
• Transportní provedení stroje
• Ruční upínání nástroje
• Osvětlení pracovního prostoru
• Bezpečnostní kryt a kryt pracovního prostoru
• „CE“ provedení stroje

Součásti dodávky frézky TOS

• Frézovací trn - krátký ISO 40 x 22 x 37
• Upínací šroub trnů
• Nádoba na třísky
• Pružné ustavovací položky
• Transportní ližiny
• Přepravní obal
