• Celkový příkon [W]: 12 000
• Výkon motoru [W]: 3 000
• Napájecí napětí [V] / [Hz]: 400 / 50
• Otáčky (plynule) [U.min^-1]: 60 ÷ 800 / 800 ÷ 4 000
• Kužel vřetena: ISO 40
• Maximální krouticí moment vřetena [Nm]: 125
• Vzdálenost vřetena od stolu [mm]: 195 ÷ 750
• Vzdálenost osy vřetena od stojanu - vyložení [mm]: 195 ÷ 750
• Náklon otočné hlavy - podélná rovina stolu [°]: ±90
• Náklon otočné hlavy - příčná rovina stolu [°]: ±45
• Natočení ramena s vřeteníkem [°]: 360
• Zdvih pinoly vřetena [mm]: 127
• Strojní výsuv pinoly [mm.ot^-1]: (3) 0,035 / 0,071 / 0,140
• Velikost „T“ drážky (5x) [mm]: 14
• Rozměry stolu [mm]: 1 300 x 300
• Maximální zatížení stolu [kg]: 200
• Posuv stolu - příčný Y (ruční/strojní) [mm]: 376 / 355
• Posuv stolu - podélný X (ruční/strojní) [mm]: 840 / 820
• Posuv stolu - svislý Z (ruční/strojní) [mm]: 460 / 400
• Strojní posuv
  Jednostupňový:
  • Příčný Y (plynule) [mm.min^-1]: 28 ÷ 630
  • Podélný X (plynule) [mm.min^-1]: 28 ÷ 630
  • Svislý Z (plynule) [mm.min^-1]: 8,5 ÷ 196
  Dvoustupňový I. / II.:
  • Příčný Y [mm.min^-1]: 10 ÷ 200 / 200 ÷ 1 000
  • Podélný X [mm.min^-1]: 10 ÷ 200 / 200 ÷ 1 000
  • Svislý Z [mm.min^-1]: 3 ÷ 60 / 60 ÷ 300
• Rychloposuv
  Jednostupňový:
  • Příčný Y [mm.min^-1]: 1 500
  • Podélný X [mm.min^-1]: 1 500
  • Svislý Z [mm.min^-1]: 450
  Dvoustupňový I. / II.:
  • Příčný Y [mm.min^-1]: 400 / 2 000
  • Podélný X [mm.min^-1]: 400 / 2 000
  • Svislý Z [mm.min^-1]: 120 / 600
• Rozměry stroje (d x š x v) [mm]: 2 660 x 2 040 x 2 250
• Hmotnost [kg]: 1 700

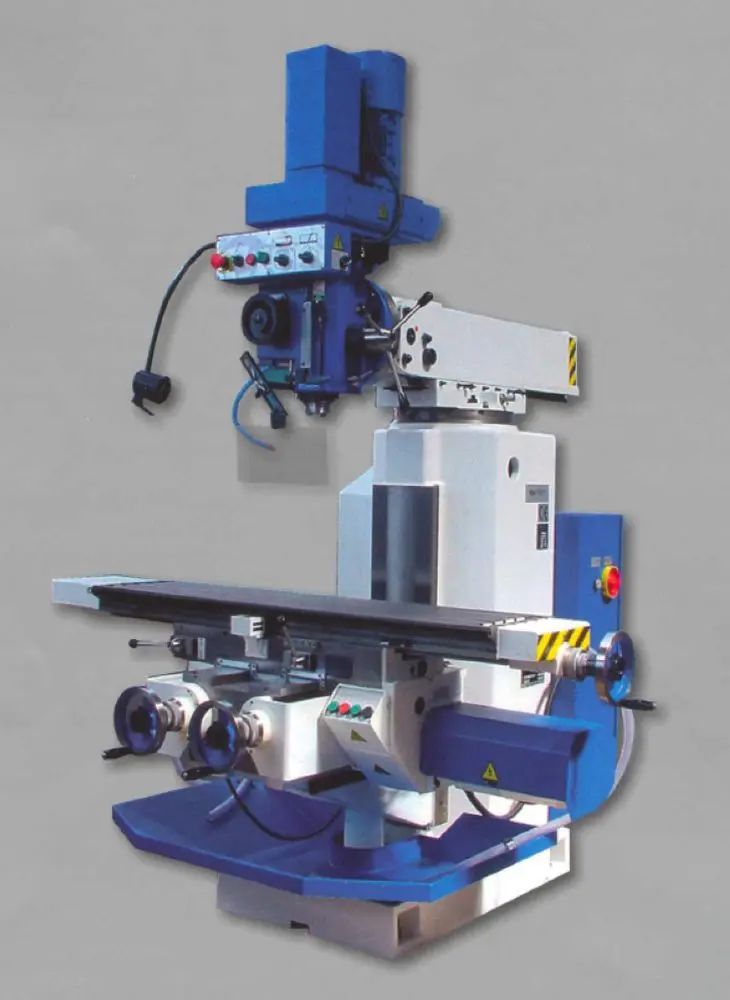

Konzolová nástrojářská frézka TOS FNK2R

Nástrojářská konzolová frézka FNK2-R (regulační) je víceúčelový obráběcí stroj určený pro frézovací, vrtací a vyvrtávací operace na obrobcích do 200kg ve všech oblastech strojní výroby, zejména v nářaďovnách.
Rameno s vřeteníkem je možno posouvat ve vedení točnice a otáčet kolem její svislé osy.
Vřeteník s vřetenem uloženým ve výsuvné pinole je otočný ve dvou navzájem kolmých rovinách.Rozsah otáčení vřetena a pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů nástroji z rychlořezných ocelí i tvrdokovů.

• Vysoká tuhost a geometrická přesnost stroje
• Plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
• Plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
• Vřeteno ve výsuvné pinole přizpůsobené k pohodlnému vrtání
• Velký zdvih pinoly
• Hrubý, jemný a strojní výsuv pinoly ve třech stupních
• Libovolné nastavení polohy vřetene vůči obrobku
• Jednoduchá obsluha převážně z místa obsluhy
• Centrální mazání
• Kompaktní uspořádání stroje
• Moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
• Kalené vodící plochy se zaškrabanými protiplochami
• Chlazení nástrojů
• Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství z bohatého výběru
• Osvětlení pracovního prostoru
• Kryt pracovního prostoru
• Bezpečnostní kryt
• Stroj splňuje požadavky pro označení CE

Součásti dodávky frézky TOS

• Pružné ustavovací položky
• Transportní ližiny
• Přepravní obal
