• Celkový příkon [W]: 13 000
• Výkon motoru [W]: 5 500
• Napájecí napětí [V] / [Hz]: 400 / 50
• Otáčky (12) [U.min^-1]: 31,5 ÷ 1 400
• Kužel vřetena: ISO 50
• Maximální krouticí moment vřetena [Nm]: 900
• Vzdálenost vřetena od stolu [mm]: 100 ÷ 520
• Vzdálenost osy vřetena od podstavce [mm]: 370
• Natočení [°]: ±45
• Zdvih pinoly vřetene [mm]: 75
• Velikost „T“ drážky (4x) [mm]: 18
• Rozměry stolu [mm]: 1 400 x 360
• Maximální zatížení stolu [kg]: 250
• Posuv stolu - příčný Y [mm]: 320
• Posuv stolu - podélný X [mm]: 1 020
• Posuv stolu - svislý Z [mm]: 435
• Strojní posuv
  • Příčný Y (plynule) [mm.min^-1]: 20 ÷ 900
  • Podélný X (plynule) [mm.min^-1]: 20 ÷ 900
  • Svislý Z (plynule) [mm.min^-1]: 5,7 ÷ 250
• Rychloposuv
  • Příčný Y [mm.min^-1]: 1 635
  • Podélný X [mm.min^-1]: 1 635
  • Svislý Z [mm.min^-1]: 460
• Rozměry stroje (d x š x v) [mm]: 2 995 x 2 000 x 2 100
• Hmotnost [kg]: 2 860

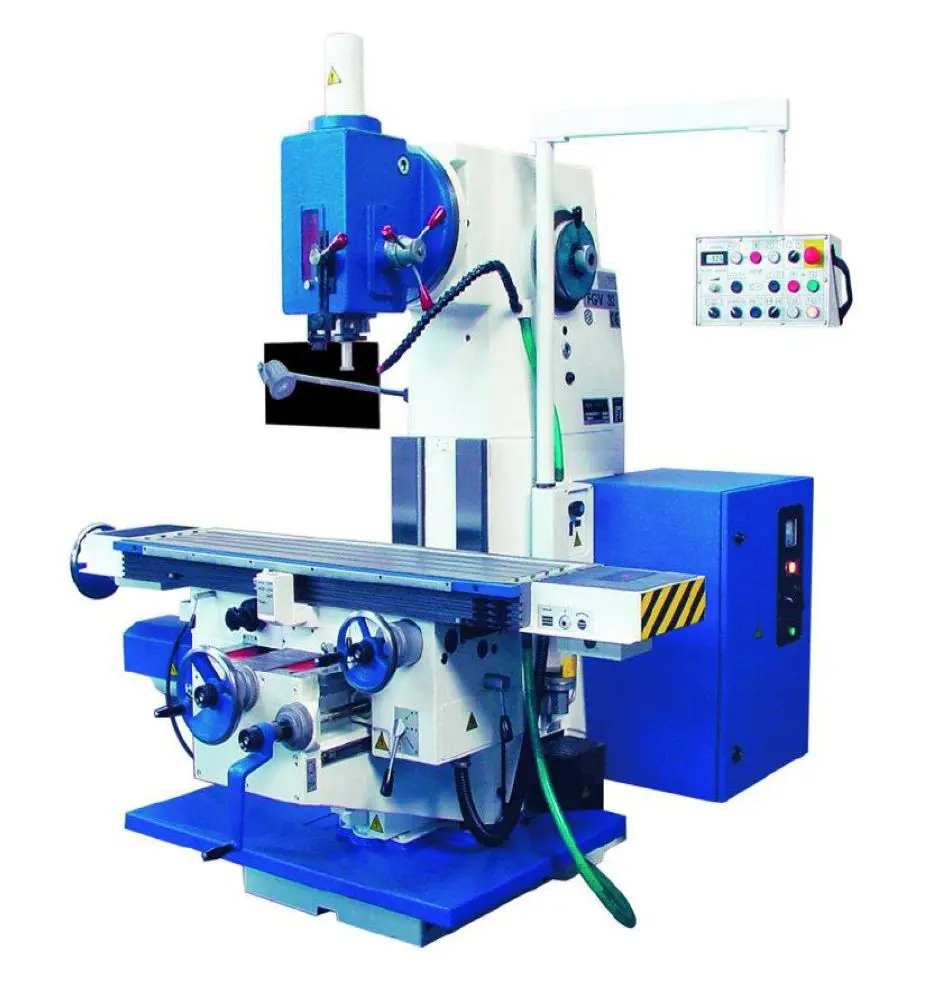

Univerzální vertikální konzolová frézka TOS FGV 32

Konzolová frézka FGV 32 je vysoce výkonný produkční obráběcí stroj. Stroj je určen pro široký rozsah frézovacích operací na malých a středních obrobcích ve všech oborech strojírenské výroby do hmotnosti obrobku max. 250 kg.
Dělený příčný stůl umožňuje natáčení podélného stolu kolem svislé osy.

• Vysoká tuhost a geometrická přesnost stroje
• Plynule stavitelné posuvy ve všech 3 osách
• Kalené vodící plochy
• Sousledné frézování
• Automatické pracovní cykly v podélné ose s poklesem konzoly 0,5 mm (za příplatek)
• Měřítka v podélné a příčné ose
• Natáčení podélného stolu v rozsahu ±45°
• Jednoduchá obsluha převážně z místa obsluhy
• Centrální mazání
• Kompaktní uspořádání stroje
• Moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
• Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství z bohatého výběru
• Vysoký krouticí moment na vřetenu
• Osvětlení pracovního prostoru
• Kryt pracovního prostoru
• Bezpečnostní kryt
• Stroj splňuje požadavky pro označení CE

Součásti dodávky frézky TOS

• Frézovací trn - dlouhý ISO 50 x 20 x 40
• Upínací šroub trnů
• 1 ks upínací šroub pro pneumatické upínání
• 1 ks matice pro pneumatické upínání
• Pružné ustavovací položky
• Transportní ližiny
• Přepravní obal
