Soustruh

• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40% [W]: 2 200
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 880
• Výška hrotů [mm]: 160
• Točný průměr nad ložem [mm]: 320
• Průchod vřetene [mm]: 38
• Provedení vřetene: DIN 55029, D1-4“
• Rozsah otáček, plynulá regulace [U.min^-1]:75 ÷ 435 / 400 ÷ 2 250
• Rozsah posuvu - podélný [mm.ot^-1]: (15) 0,07 ÷ 1,00
• Rozsah posuvu - příčný [mm.ot^-1]: (15) 0,017 ÷ 0,25
• Metrický závit [mm]: (18) 0,2 ÷ 3,5
• Palcový závit [TPI]: (21) 8 ÷ 56
• Posuv pinoly [mm]: 100
• Kužel pinoly: MK 3
• Rozměr T-drážky [mm]: 12

Frézovací nástavec

• Max. průměr vrtáku [mm]: 20
• Max. frézovací hlavy [mm]: 63
• Max. stopkové frézy [mm]: 20
• Vyložení [mm]: 170
• Rozsah otáček, plynulá regulace [U.min^-1]:50 ÷ 2 250
• Kužel vřetene: MK 2
• Natáčení frézovací hlavy [°]: ±90
• Výškový posuv frézovací hlavy [mm]: 260

Kombinovaný soustruh

• Rozměry stroje (š x h x v) [mm]: 1 660 × 650 × 1 090
• Hmotnost ca. [kg]: 318

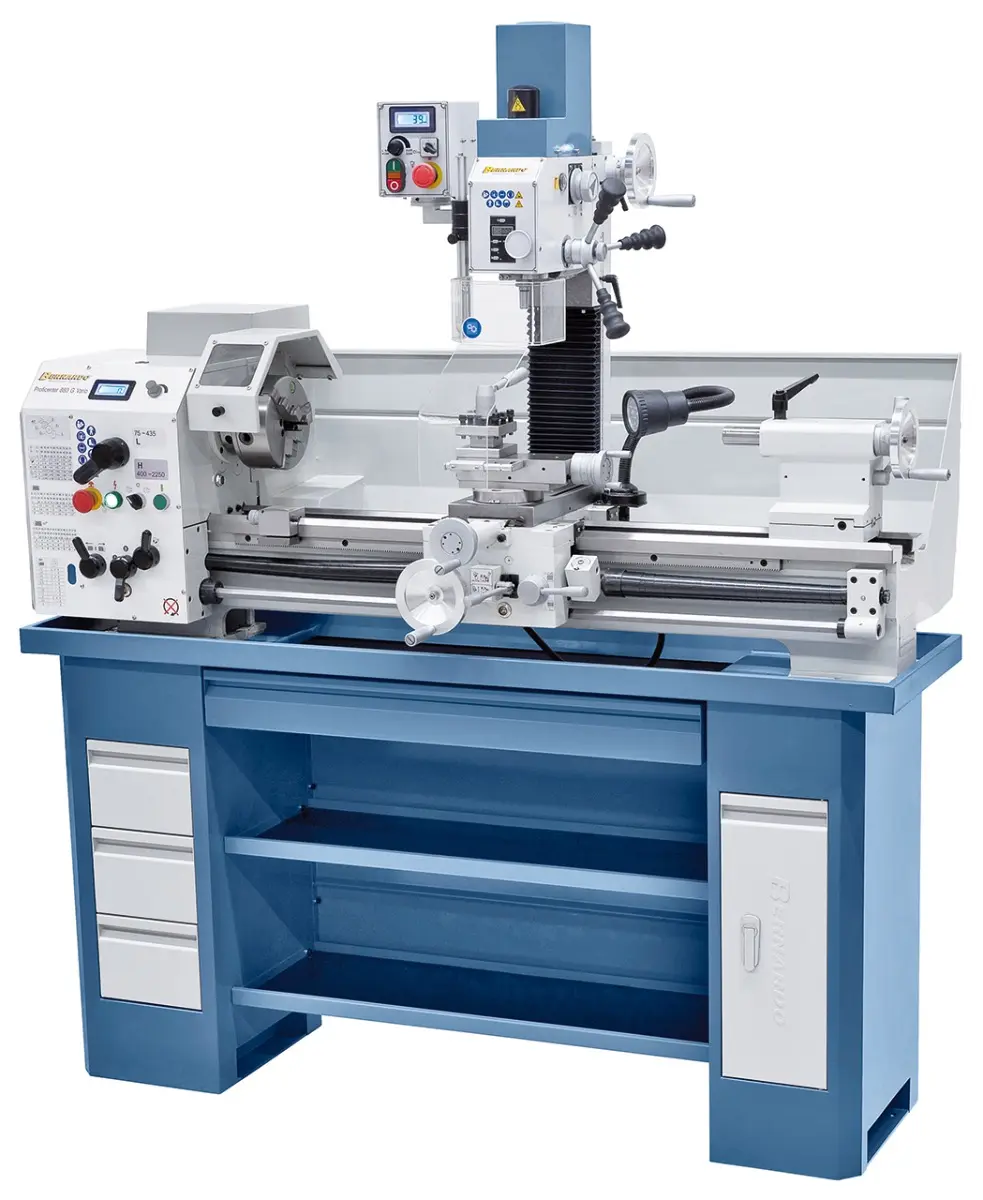

Model kombinovaného soustruhu Bernardo Proficenter, který je standardně dodáván s frekvenčním měničem.
Významnou předností tohoto soustruhu pro náročného uživatele je vysoká úroveň krouticího momentu v nízkých otáčkách, téměř konstantní otáčky při zatížení a hlavně rozsáhlé příslušenství v dodávce (např.: třífázový motor s frekvenčním měničem, hlavní ložiska vřetena jsou ve třídě přesnosti P5, mikrometrický podélný doraz, kluzná spojka, …).

• Standardně s 38 mm vrtáním vřetene pro obrábění velkých průměrů hřídele
• Masivní, silně žebrované lože soustruhu s indukčně kaleným a broušeným vedením
• Univerzální použití: podélné soustružení, čelní, soustružení, závitování, …
• S řadicí pákou pro řezání metrických závitů díky tažnému šroubu - automatické podélné a příčné posuvy
• Standardně s frekvenčním měničem delta pro vysoký točivý moment v dolním rozsahu otáček a pro téměř konstantní otáčky při zatížení
• Uložení vřetene v nastavitelných kuželíkových ložiscích s třídou přesnosti P5

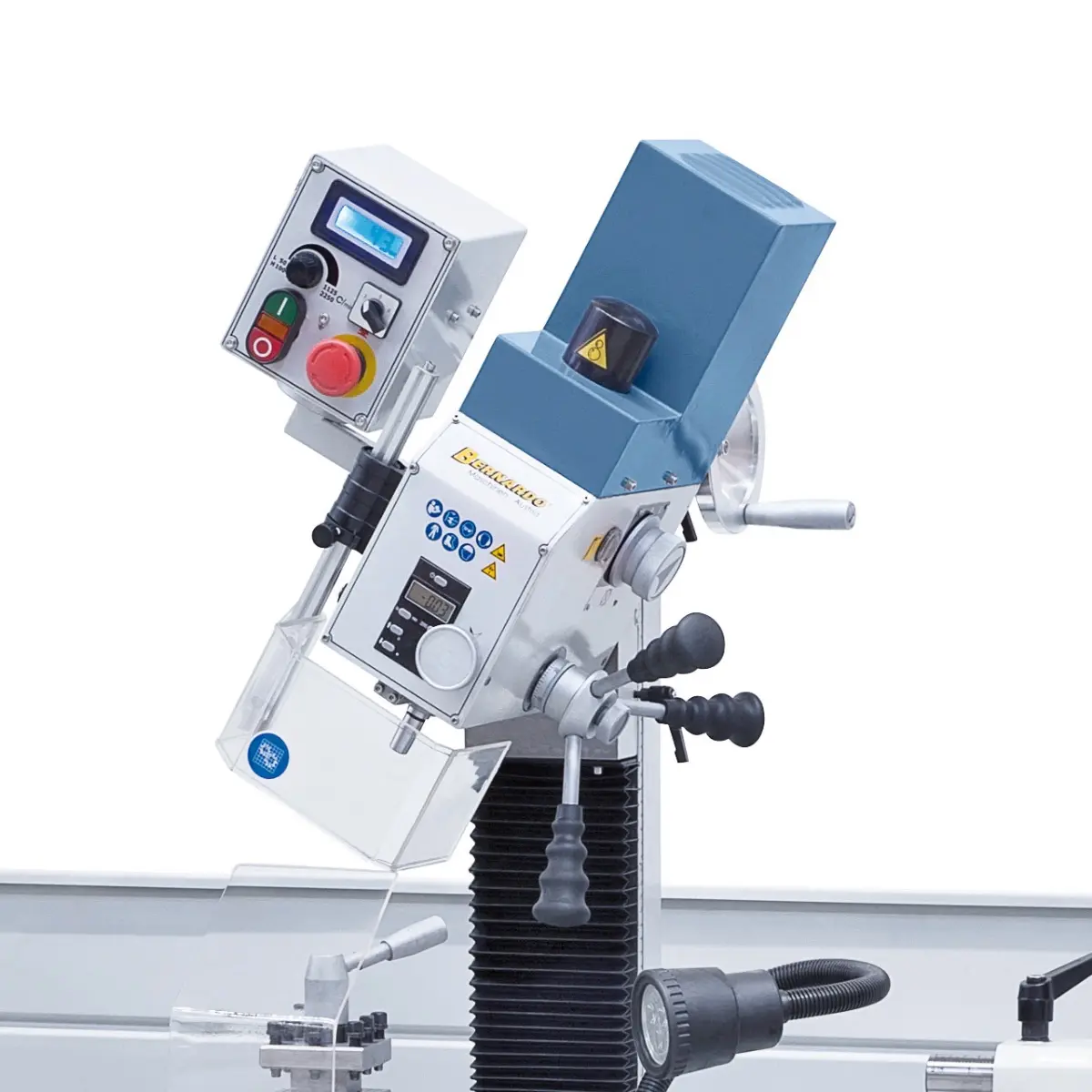

• Frézovací nástavec s digitálním displejem pro zobrazení zdvihu vřetena a rychlosti otáček

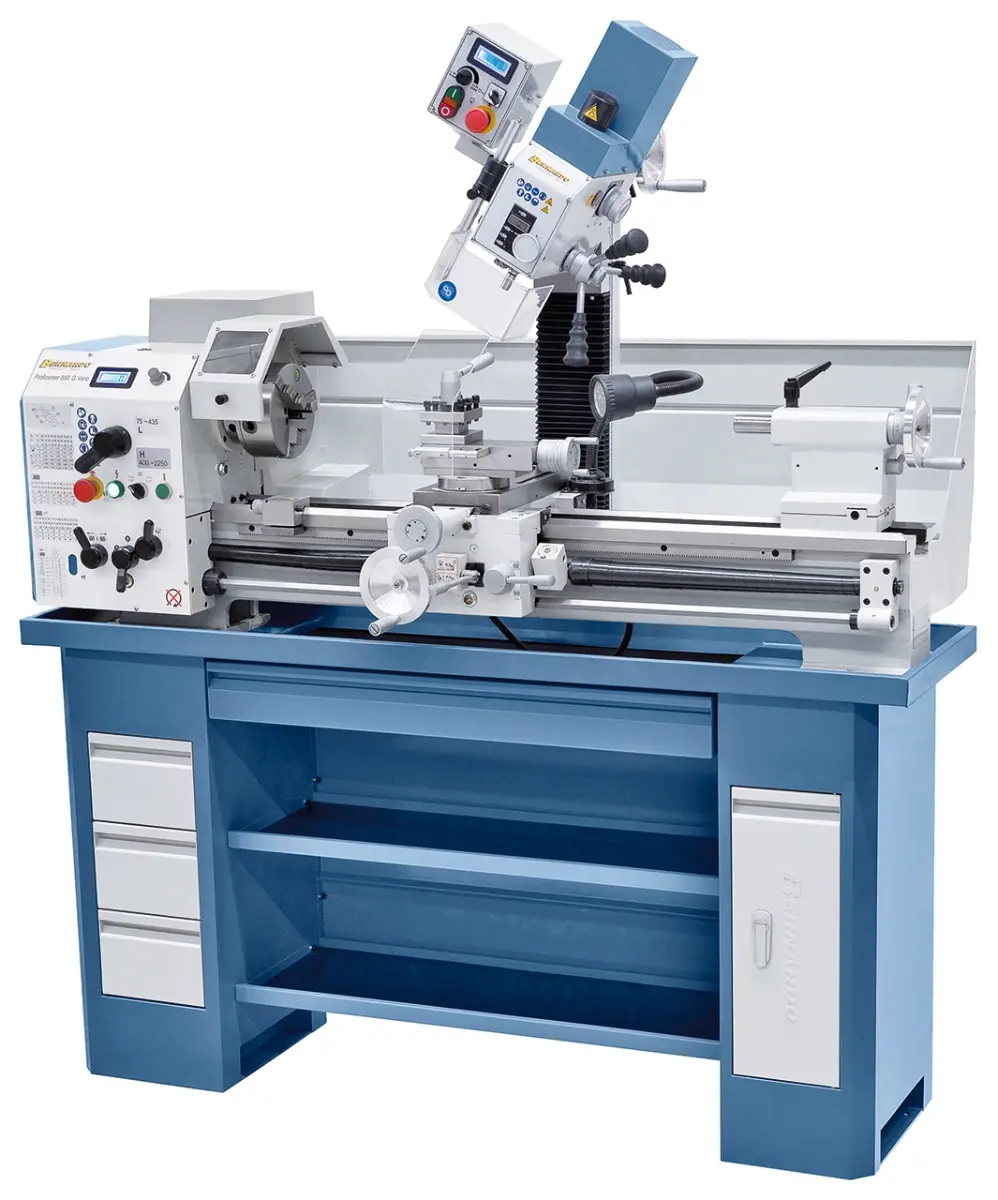

• Frézovací hlava je natáčecí na obě strany pro úhlové vrtání, frézování úkosů atd.
• Ideální stroj pro obrábění oceli, barevných kovů a plastů

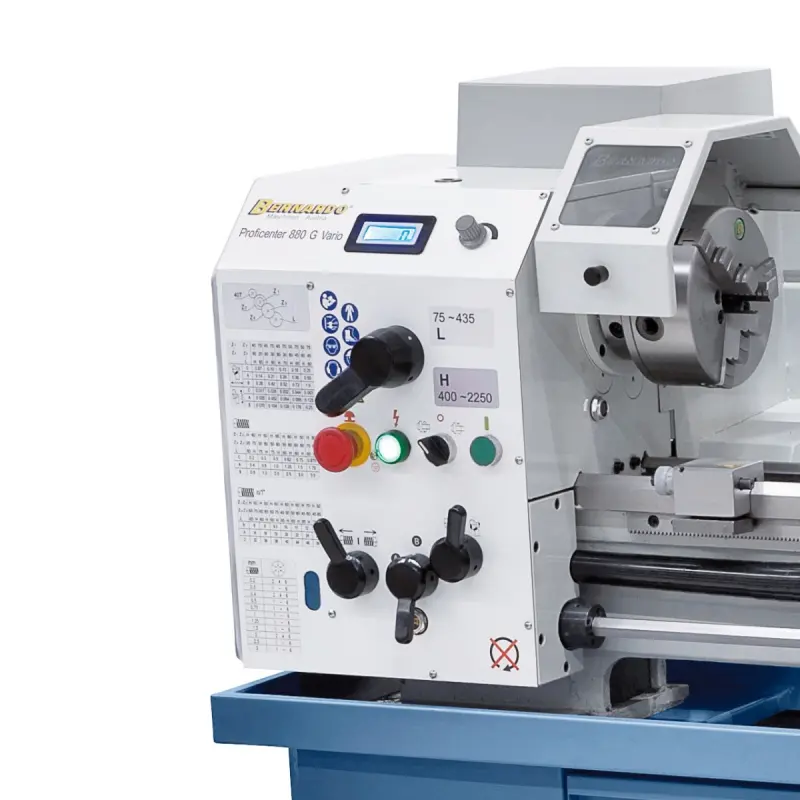

• Uživatelsky přívětivé uspořádání spínacích prvků na hlavě převodovky
• Koník s jednoduchou pákovou sponou, přestavitelný pro soustružení kuželů

Součásti dodávky kombinovaného soustruhu Bernardo

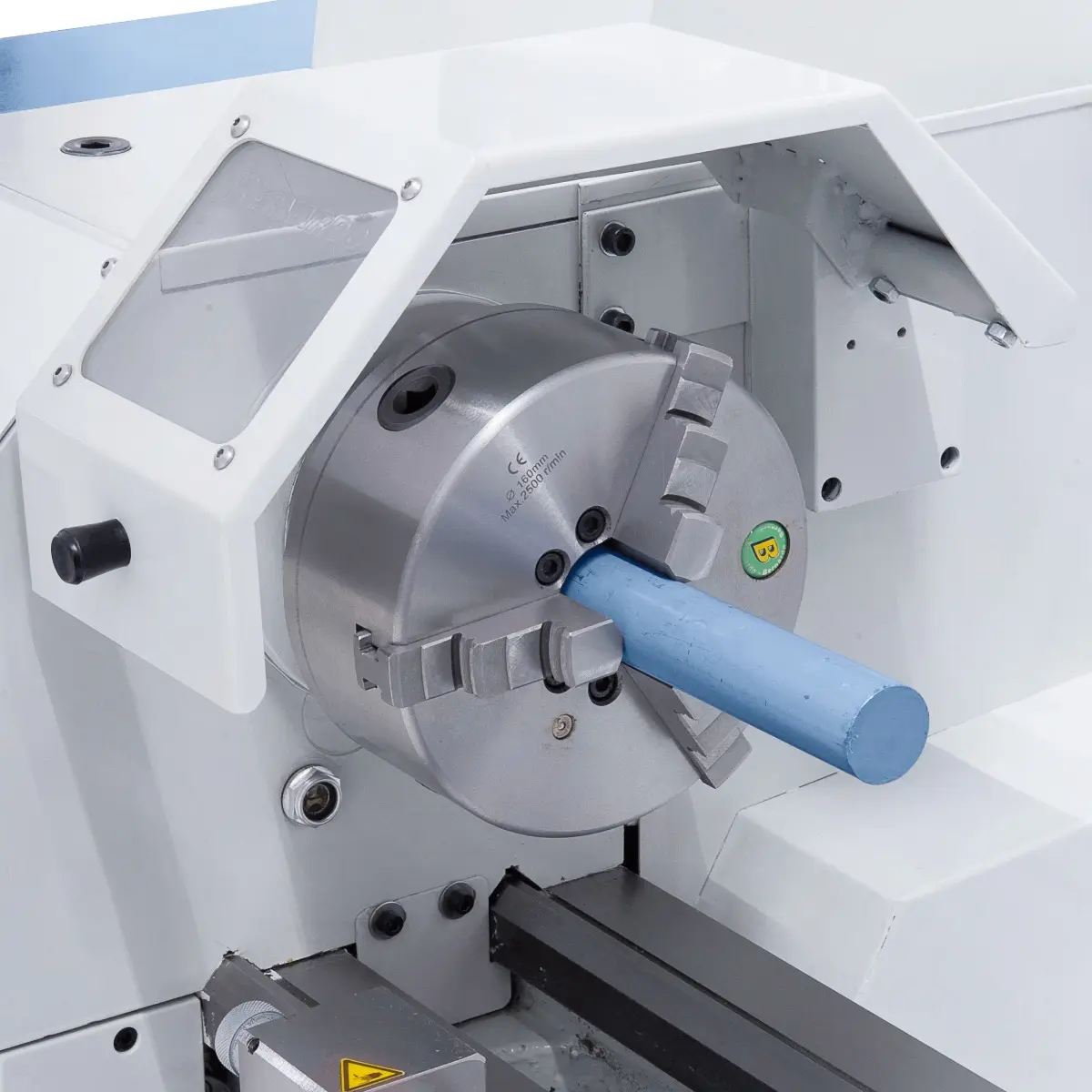

• 3-čelisťové sklíčidlo DK11-160 mm/D-4
• Sklíčidlo s kličkou 1 ÷ 13 mm/B 16
• Upínací trn MK 2/B 16
• Pevné hroty

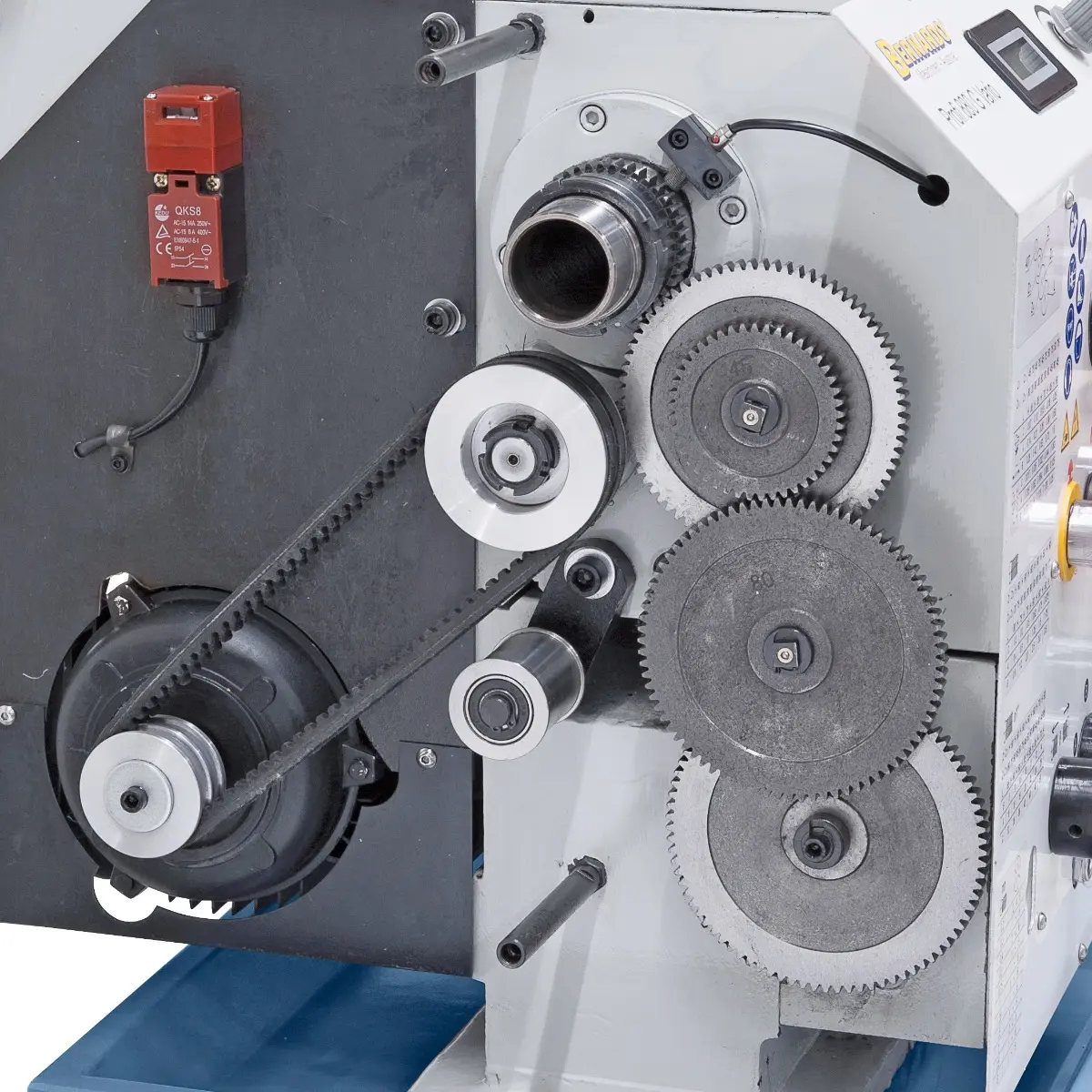

• Výměnná kola (pro soustružení závitů)
• Čtyřstranný otočný nožový držák
• Kluzná spojka
• Mikrometrický podélný doraz
• Příčné saně s vrchním suportem
• Frekvenční měnič
• Utahovací šroub M 10 ve vřeteni
• Digitální zobrazení zdvihu vřetena
• Digitální ukazatel otáček
• Indikátor závitů
• LED pracovní světlo stroje
• Ochranný kryt sklíčidla
• Ochranný kryt tažného a vodicího šroubu
• Zadní třísková zástěna
• Podstavec (BER561061) není součástí standardní dodávky
• Obslužné a servisní nářadí
