Hydraulické tabulové nůžky HM Machinery HBX 4000-60

• Příkon [W]: 11 000
• Max. střižná délka [mm]: 4 050
• Max. tloušťka plechu 400 N.mm^-2  [mm] :6,0
• Úhel střihu (plynule) [°]: 0,7 ÷ 2,4
• Motoricky stavitelný zadní doraz s brzdou [mm]: 600
• Vyložení ramen pracovního stolu [mm]: 1 000
• Kapacita střihů [1.min^-1]: 13,5
• Počet přidržovačů plechu: 18
• Výška stolu [mm]: 950
• Objem olejové nádrže [l]: 150
• Rozměry stroje (d x š x v) [mm]: 4 800 x 2 550 x 2 000
• Hmotnost [kg]: 8 500

Hydraulické tabulové nůžky HM Machinery HBX 4000-60 s nastavitelným úhlem střihu

Robustní tabulové nůžky Scantool Group - výkonová řada HBX.
Celosvařovaná masivní konstrukce hydraulických nůžek spolu s nastavitelným úhlem a automatickým nastavením vzdálenosti střihacích nožů, zaručují minimální deformace a střih bez otřepů. Automatické nastavení zdvihu pro zkrácení pracovního času a zvýšení produktivity pro různé tloušťky a typ materiálů.

• Výkonné stroje odpovídající vysokým požadavkům zpracovatelského průmyslu
• Hydraulické nůžky HBX Hydraulic CNC byly vyvinuty se zaměřením na design, kvalitu, funkčnost a výkon
• Kvalita: Vyrobeno v Evropě z těch nejlepších materiálů a komponentů
• Komponenty/díly:

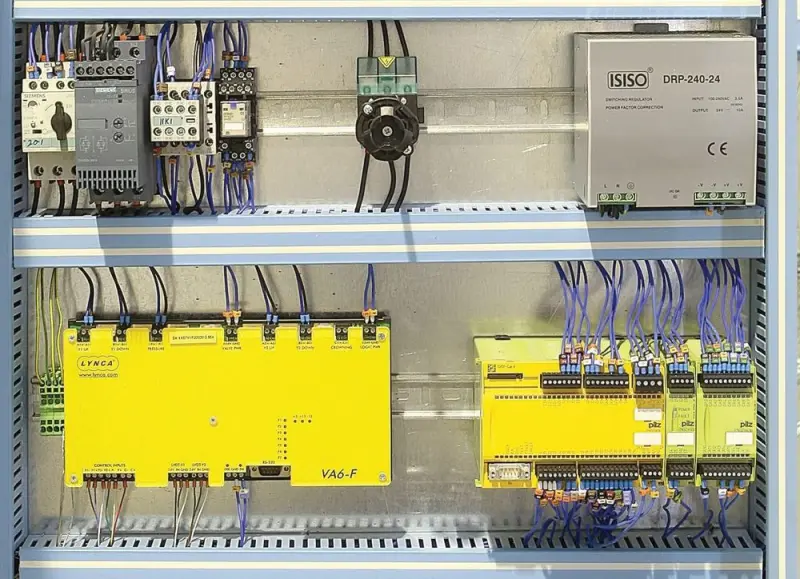

  • Elektrická soustava s použitím komponentů Siemens z Německa
  • Vysoce kvalitní břity od firmy Bohler v Německu (54 ±2 HRc)

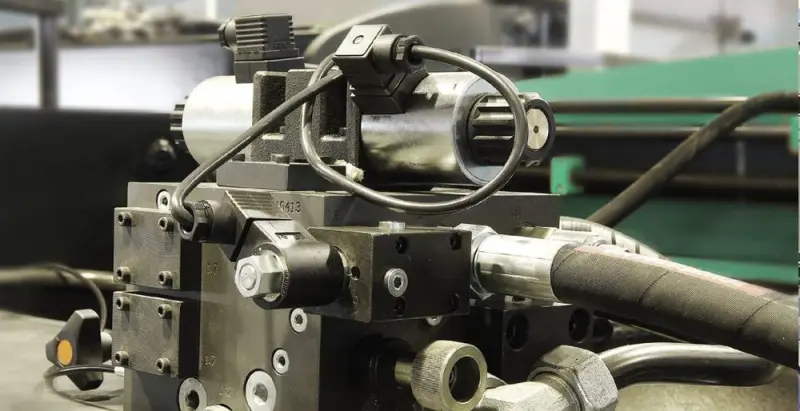

  • Hydraulický systém Bosch Rexroth z Německa
  • CNC řízení Cybelec Cybtouch 8 s dotykovou obrazovkou ze Švýcarska
• Funkčnost:
  • Jednoduché a logické nastavení řezných podmínek pomocí dotykové obrazovky, snižuje "nastavovací časy"
  • Plně svařovaná konstrukce
  • Pomocí CNC řízený plynule stavitelný úhel nožů a automatické nastavení střižné vůle zajistí přesný řez bez otřepů
• Centralizovaný hydraulický systém nabízí nejlepší výkony, vysokou pracovní rychlost a dlouhodobou funkci
• Vysoká účinnost a nízká hlučnost čerpadla zlepšuje kvalitu pracovního prostředí
• Dobře vyvážený a robustní svařený rám stroje zajišťuje konstantní stabilitu a tuhost. Zaručuje maximální odolnost vůči ohybu po velmi dlouhou dobu
• Pracovní stůl s kuličkovými rolnami pro snadný pohyb materiálu
• Bezpečná ochrana řezu v plné délce a výšce chrání uživatele před nebezpečím úrazu
• Automatické nastavení střižné vůle (nastavení vzdálenosti nožů)
• Automatické seřízení výšky zdvihu pro zvýšení produktivity

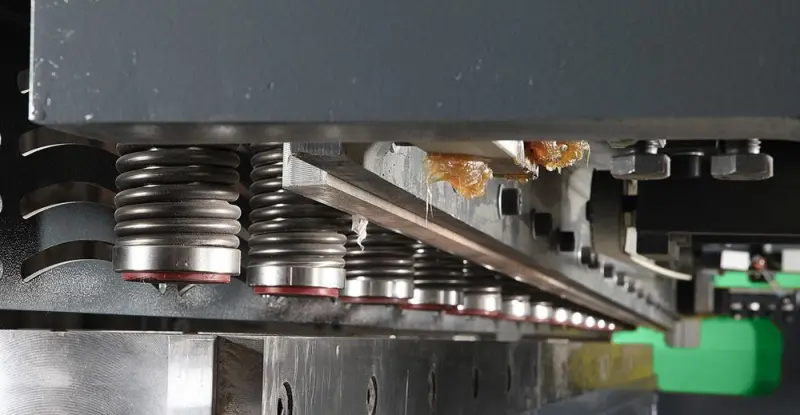

• Hydraulický přidržovač plechu
• NC řízený motorizovaný zadní doraz (až 1000 mm) ovládaný pomocí dotykové obrazovky, rychle a přesně poháněný kuličkovými šrouby s vysokou přesností
• Hydraulický systém Hoebieger zajišťuje optimální výkon pro rychlou a kontinuální výrobní práci
• Vysoká účinnost a nízká hlučnost čerpadla vylepšuje pracovní prostředí

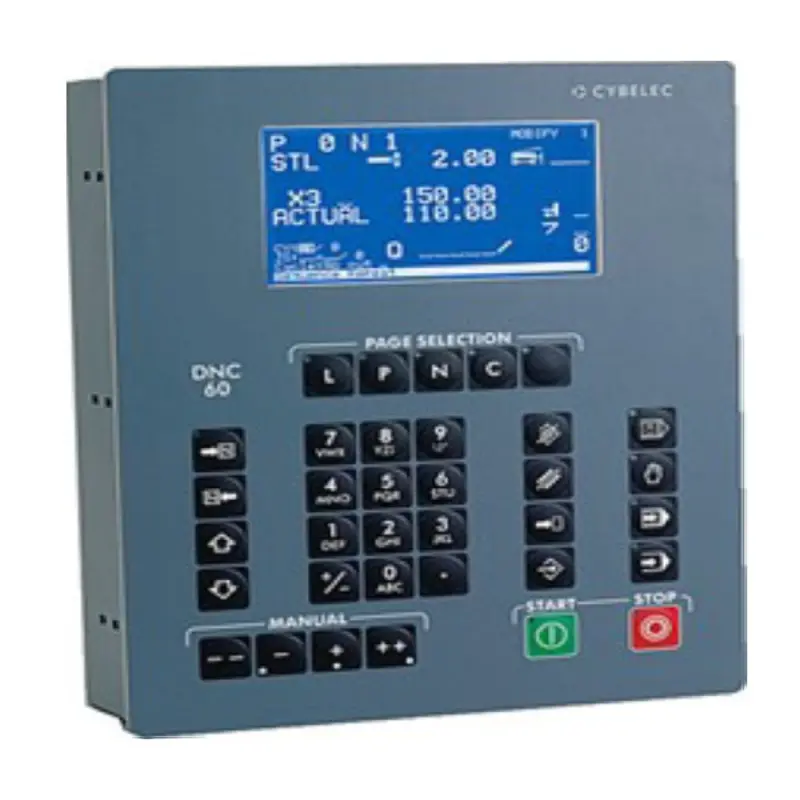

• Cybelec DNC61 nebo řadič Cybtouch 6 G nastaví u nůžek HBX střižný úhel, velikost zdvihu, střižnou vůli (mezi břity nožů) a vzdálenost zadního dorazu automaticky po zadání typu materiálu, tloušťky a délky střihaného kusu operátorem
  • Stejně jako u všech produktů CybTouch, návrh střižných podmínek umožňuje operátorovi okamžitě spustit ovládání
  • Velmi intuitivní displej HMI, který zobrazuje pouze potřebné informace, s vysokou úrovní automatizace, zajišťuje, že CybTouch 8G je extrémně snadno použitelný
  • CybTouch 8G je k dispozici jako integrovaný panel, nebo je-li požadováno, zvlášť v moderním provedení navržený k připojení k otočnému rameni

Standardní příslušenství v dodávce strojních nůžek

• CNC řadič Cybelec Cybtouch 8 s dotykovou obrazovkou
• CNC řízená mezera a nastavení úhlu sklonu břitů nůžek
• CNC řízený motorický zadní doraz 750 mm
• Vysoce kvalitní a tvrzené nože se 4 břity z Böhleru v Německu
• Elektrické součásti společnosti Siemens
• Hydraulický systém Bosch Rexroth
• Osvětlení linky střihu
• Pracovní stůl (1000 mm) s krytím opatřeným kuličkovými rolnami pro snadný pohyb materiálu
• Přední podpěrná ramena (1 metr dlouhá) s palcovým a metrickým pravítkem
• Optoelektronická bezpečnostní zábrana zadního prostoru stroje
• Nouzový vypínač
• Zadní výstupní prodlužovací ramena
• Sklopná ochranná klec pro ochranu prstů
• Ochrana zadních světel
• Mobilní ovládací nožní pedál s nouzovým zastavením
• Vyrobeno podle předpisů CE
