• Příkon [W]: 1 500
• Napájecí napětí [V]: 400
• Max. průměr vrtáku (ocel) [mm]: 32
• Max. průměr vrtáku (litina) [mm]: 40
• Max. průměr nožové hlavy [mm]: 80
• Vyložení [mm]: 220
• Počet otáček vřetena (plynule) [U.min^-1]: 75 ÷ 480 / 425 ÷ 2 750
• Upínání vřetena: ISO 30
• Zdvih pinoly [mm]: 125
• Posuv pinoly [mm.ot^-1]: (3) 0,10 / 0,18 / 0,26
• Velikost stolu [mm]: 800 x 240
• Velikost T-drážky [mm]: 14
• Vzdálenost vřeteno / stůl [mm]: 95 ÷ 485
• Dráhy pojezdů (x/y) [mm]: 420 / 200
• Výkyvná fréz. hlava [°]: ±60
• Výškový posun frézovací hlavy [mm]: 390
• Motor zdvihu frézovací hlavy [W]: 90
• Rozměry (š x h x v) [mm]: 1 270 x 960 x 2 120
• Hmotnost ca. [kg]: 455

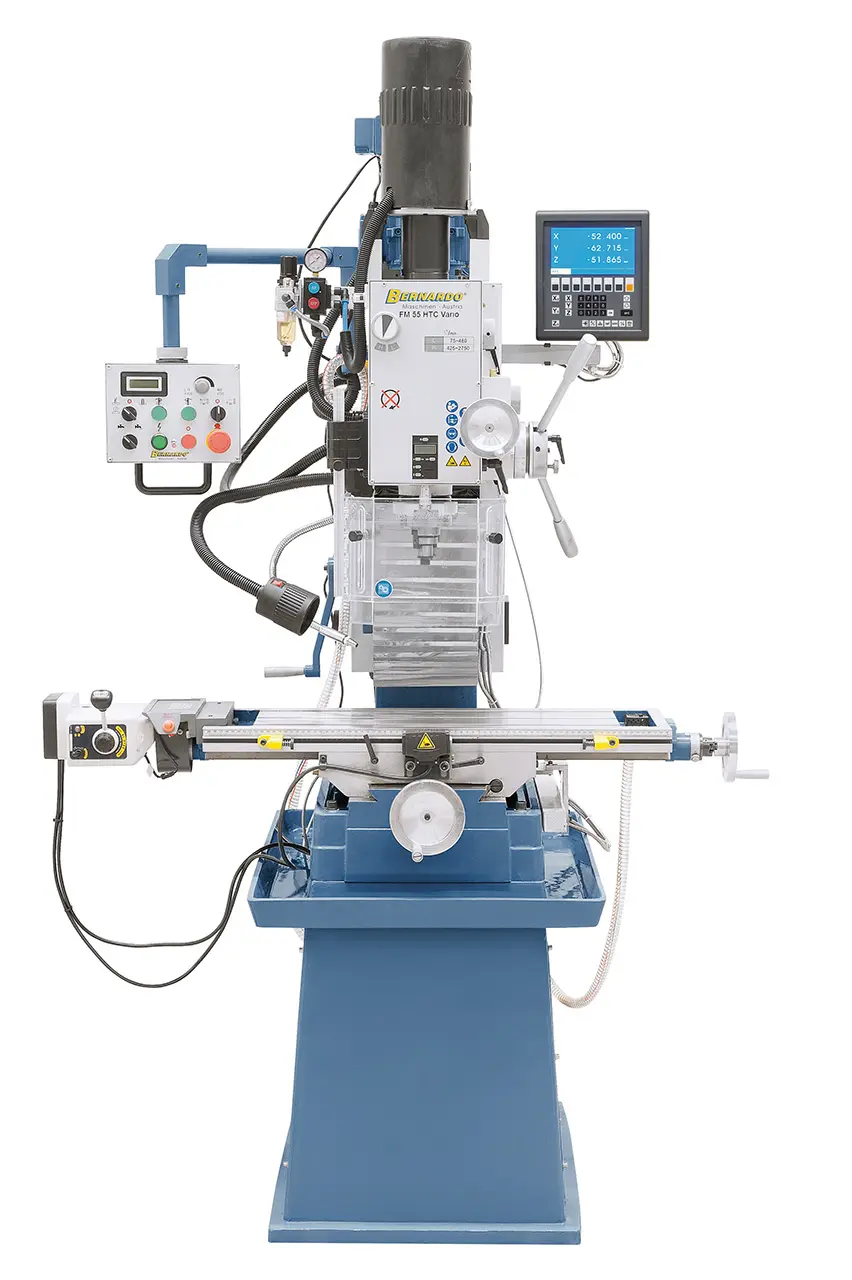

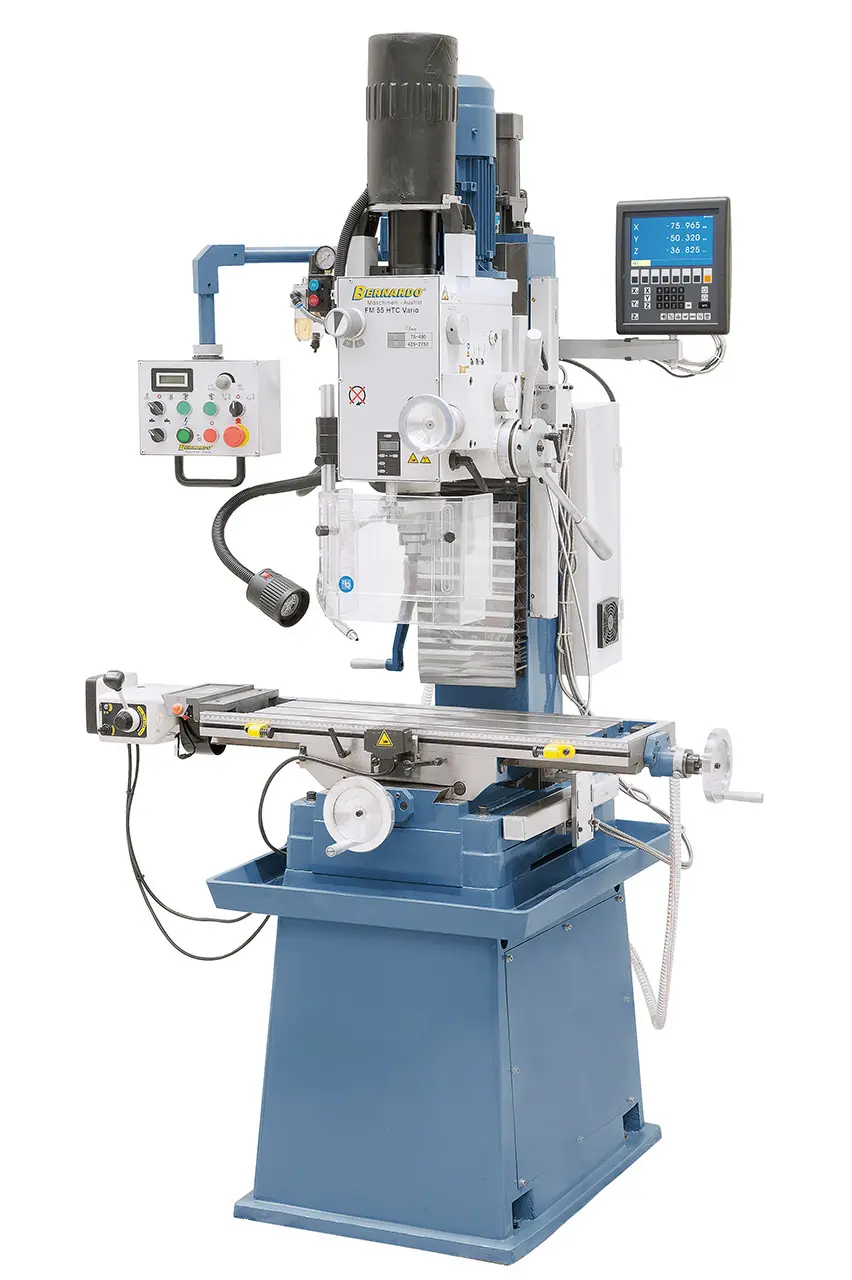

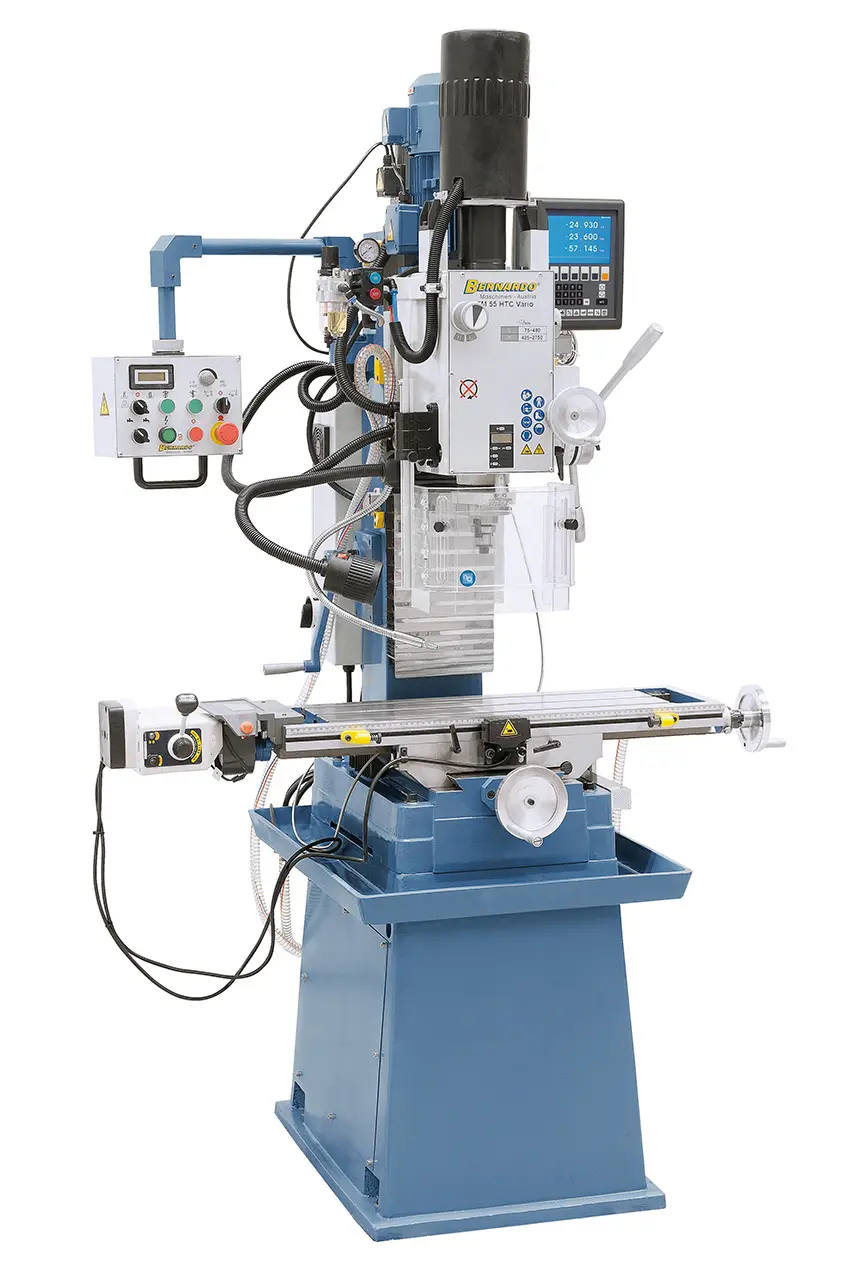

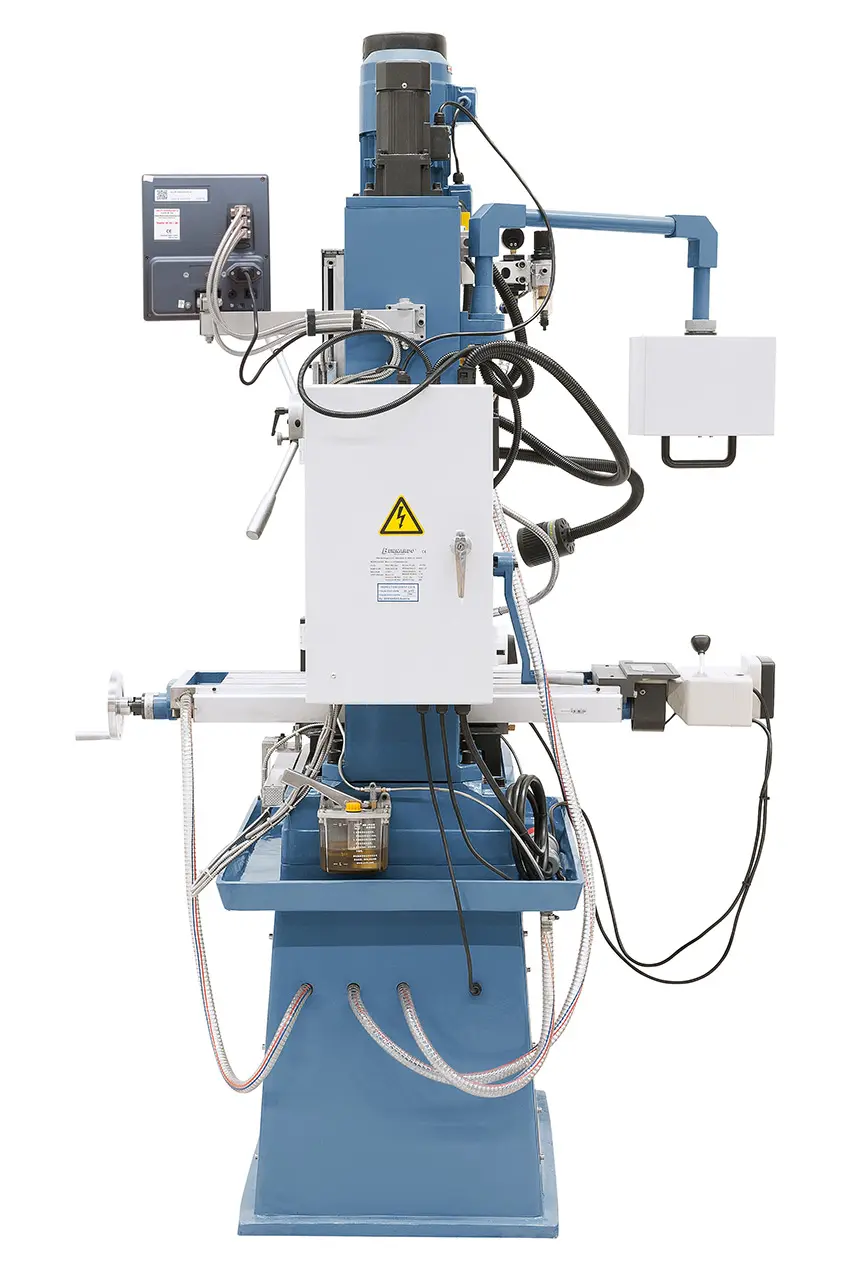

Vrtačko-frézka Bernardo FM 55 HTC Vario s digitálním odměřováním 3 os

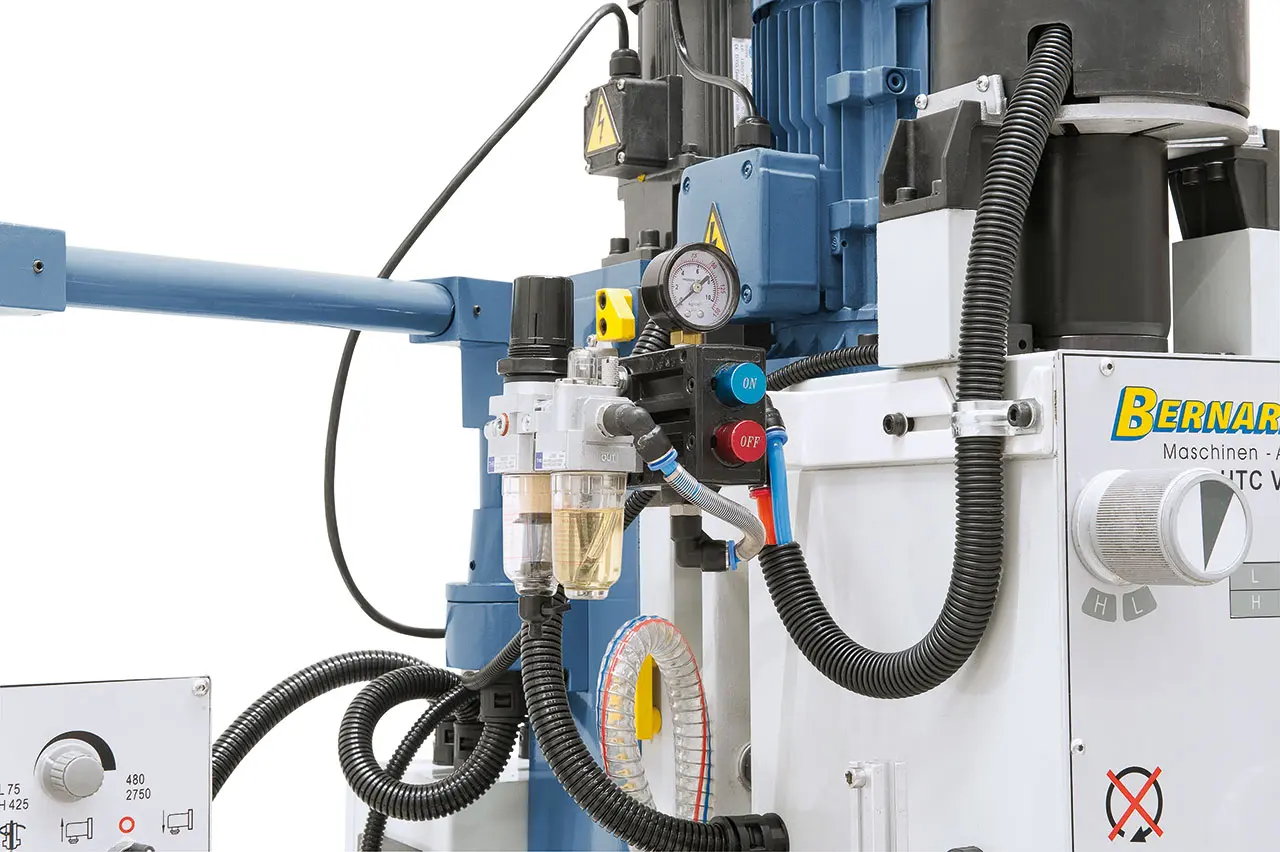

Vrtačko-frézka FM 55 HTC Vario s pneumatickým upínáním nástrojů a kuželem ISO 30 přesvědčí svou stabilní konstrukcí a jednoduchým ovládáním.
Již základní výbava obsahuje všechno důležité příslušenství (plynulá regulace otáček, tříosé digitální odměřování, strojní posuv křížového stolu, motorické výškové nastavení frézovací hlavy, centrální mazání, chladicí zařízení, LED pracovní osvětlení, litinový podstavec s chladicím žlábkem, bezpečnostní zařízení podle normy CE, …), díky tomu je stroj univerzálně použitelný.

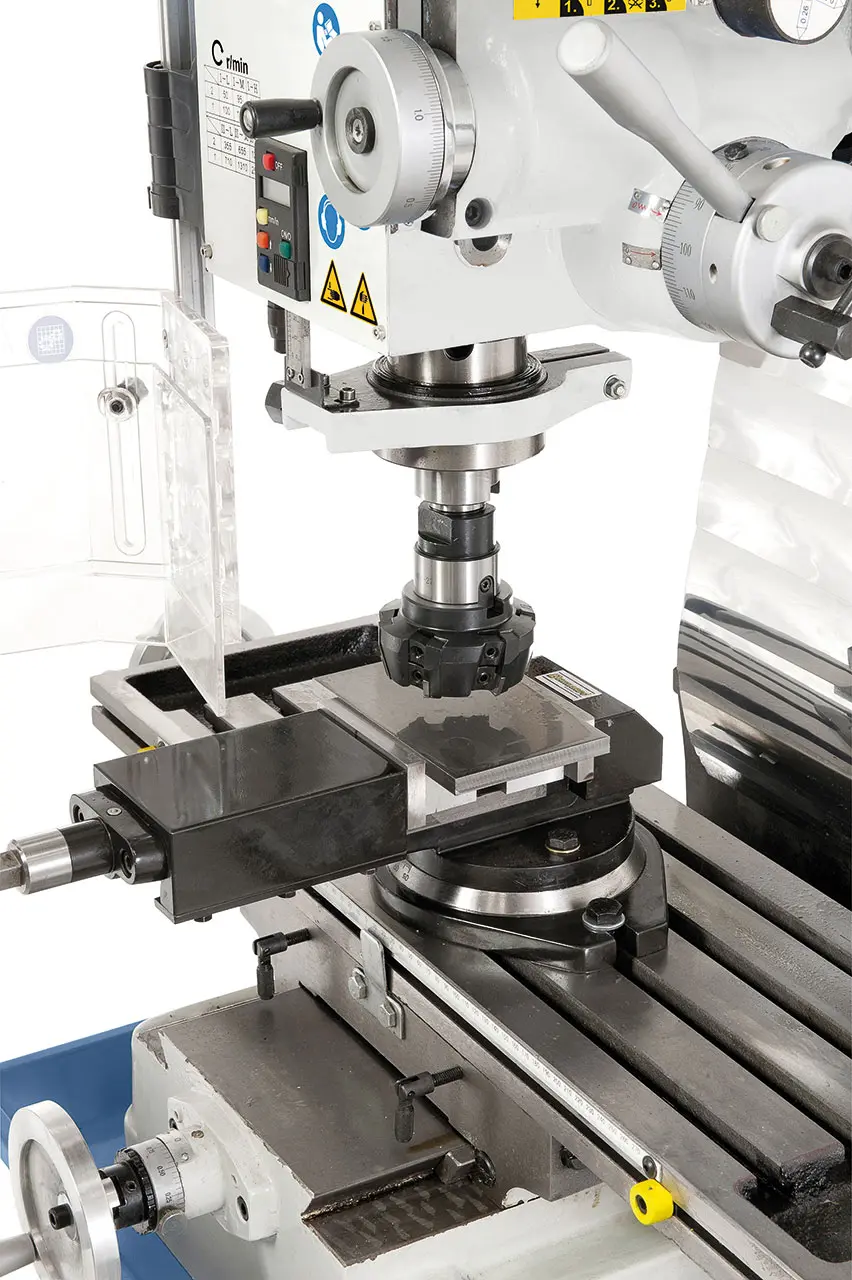

• Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
• Sériově dodávaná frézka s digitálním odměřováním, automatickým posuvem pinoly a závitovacím zařízením
• Variabilní nastavení otáček pomocí frekvenčního měniče s optimálním průběhem točivého momentu

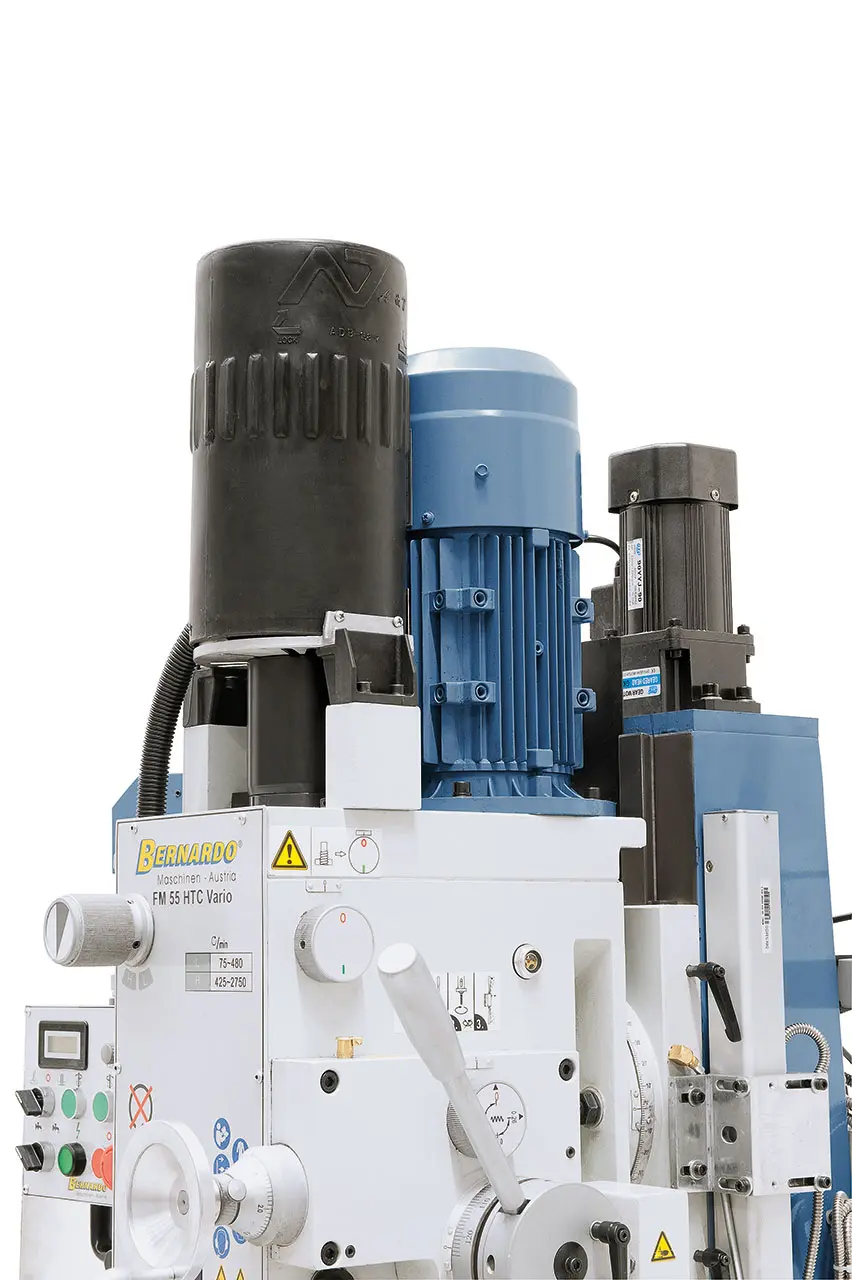

• Výškové nastavení frézovací hlavy pomocí motoru
• Frézka je vybavena digitálním zobrazením pohybu pinoly

• Oboustranně naklápěcí frézovací hlava ±60° pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.

• Rychlé přestavení stolu v ose X automatickým rychloposuvem
• Základna stroje je odlita z litiny a snižuje vibrace při obrábění
• Digitální odměřování ve všech 3 osách již v základní výbavě frézky
• Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
• Výškové nastavení frézovací hlavy pomocí motoru
• Rybinovité vedení pro osu X, Y a Z, nastavitelné pomocí klínových lišt
• Velká stabilita frézovací hlavy díky rybinovému vedení

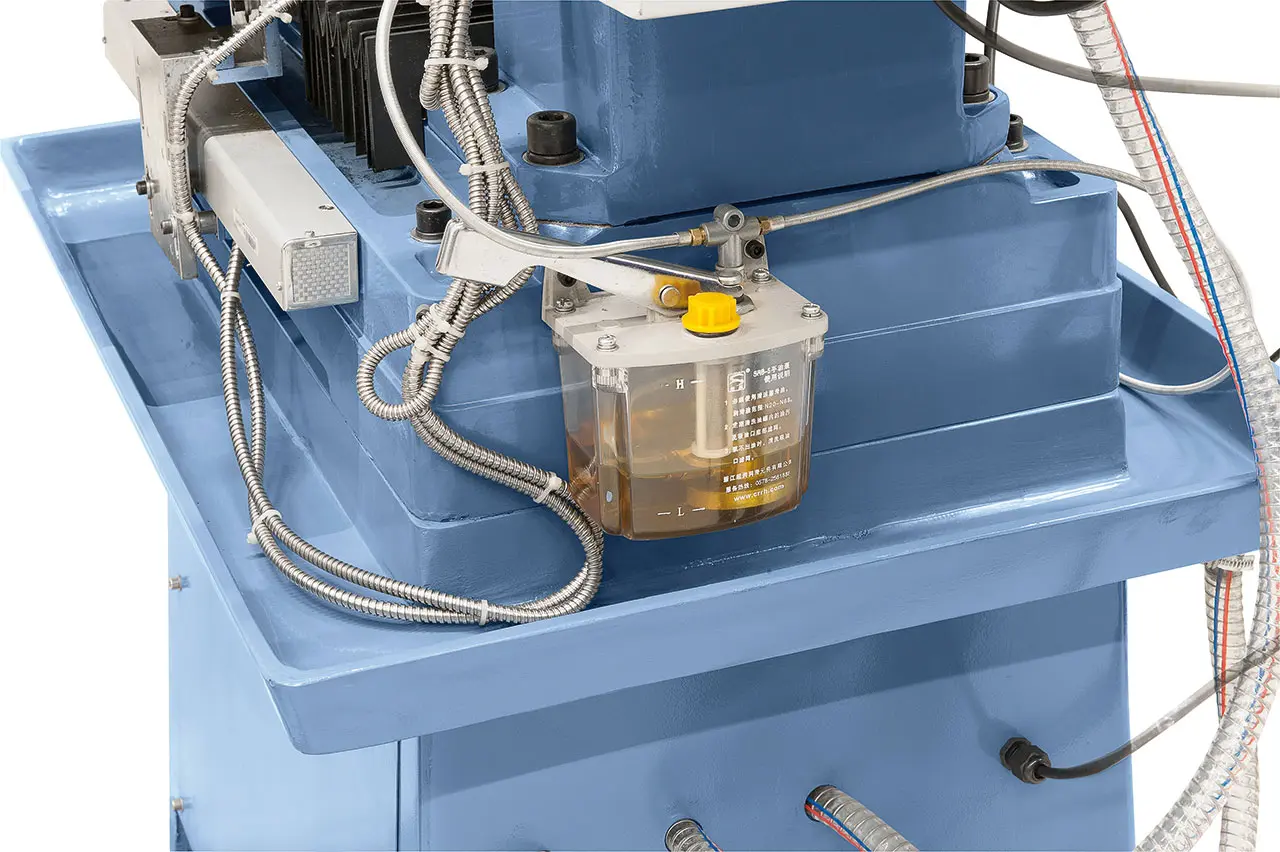

• Centrální mazání všech vodicích drah

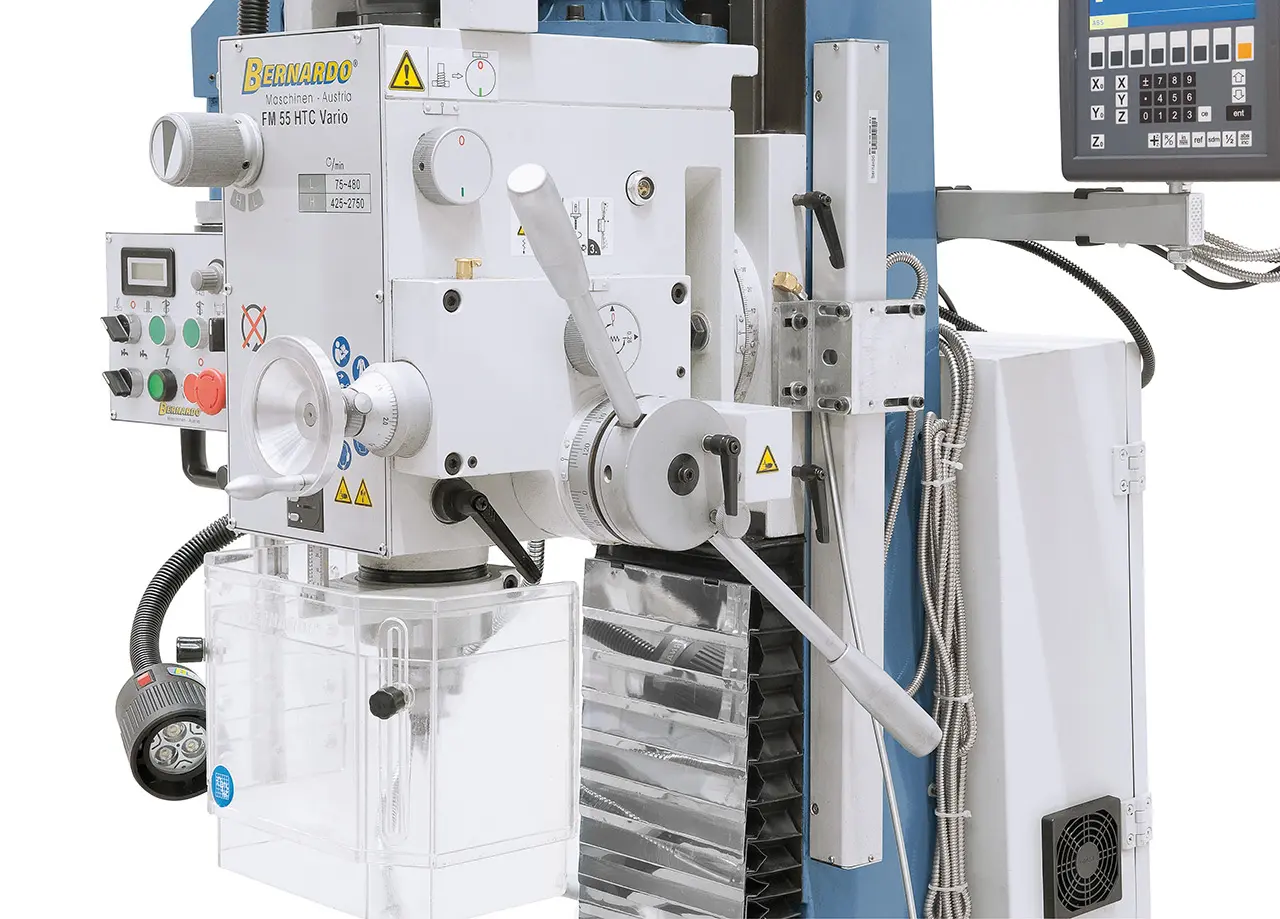

• Vysoká bezpečnost je zajištěna výškově stavitelným krytem sklíčidla s mikrospínačem
• Výkonné chladící zařízení zabudované ve stojanu
• Potřebná bezpečnostní zařízení podle normy CE

Součásti dodávky vrtačko-frézky Bernardo

• Automatický - strojní posuv pinoly
• Zdvihací motor frézovací hlavy

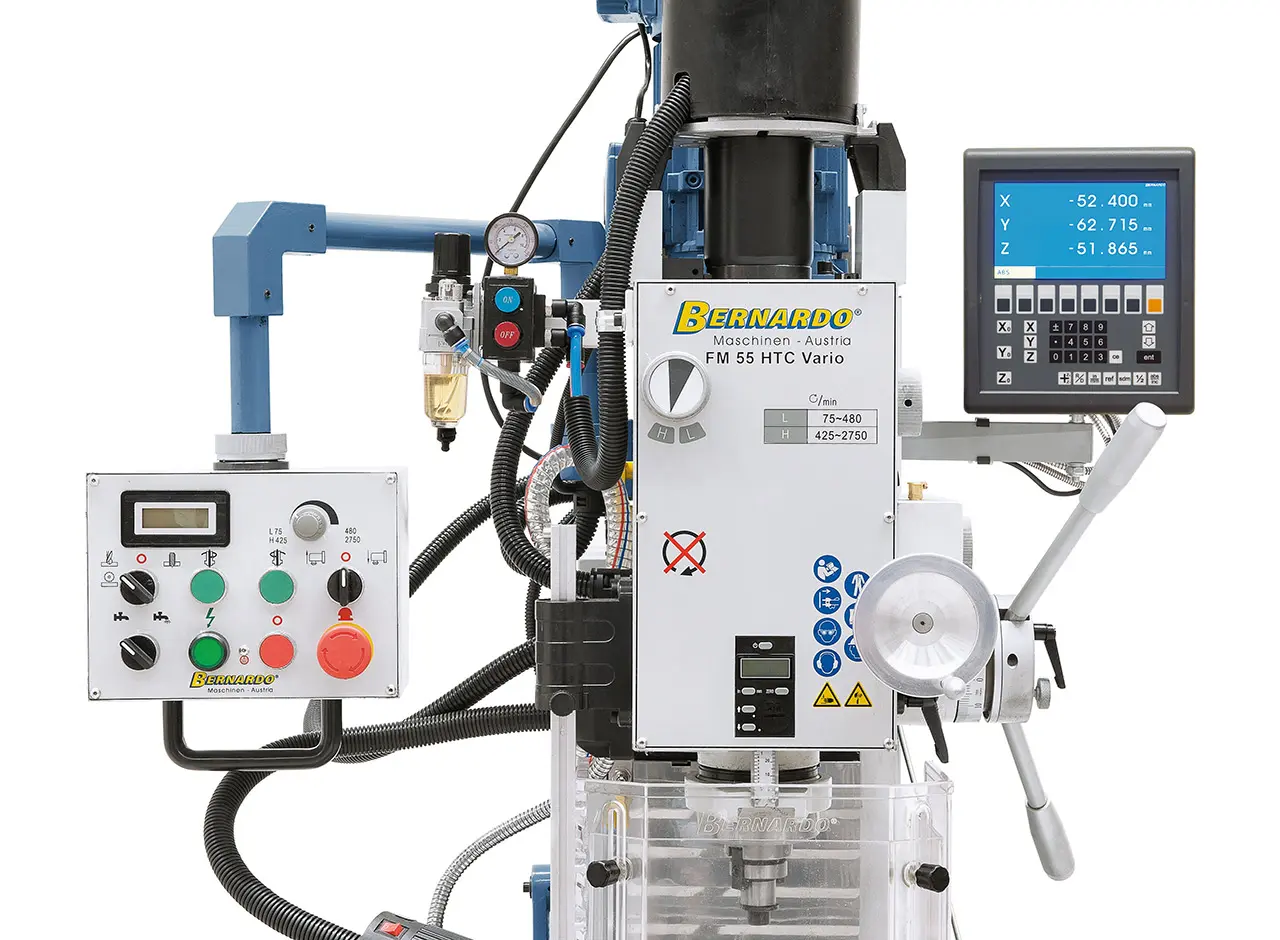

• Digitální odměřování i200 s LCD displejem pro 3 osy

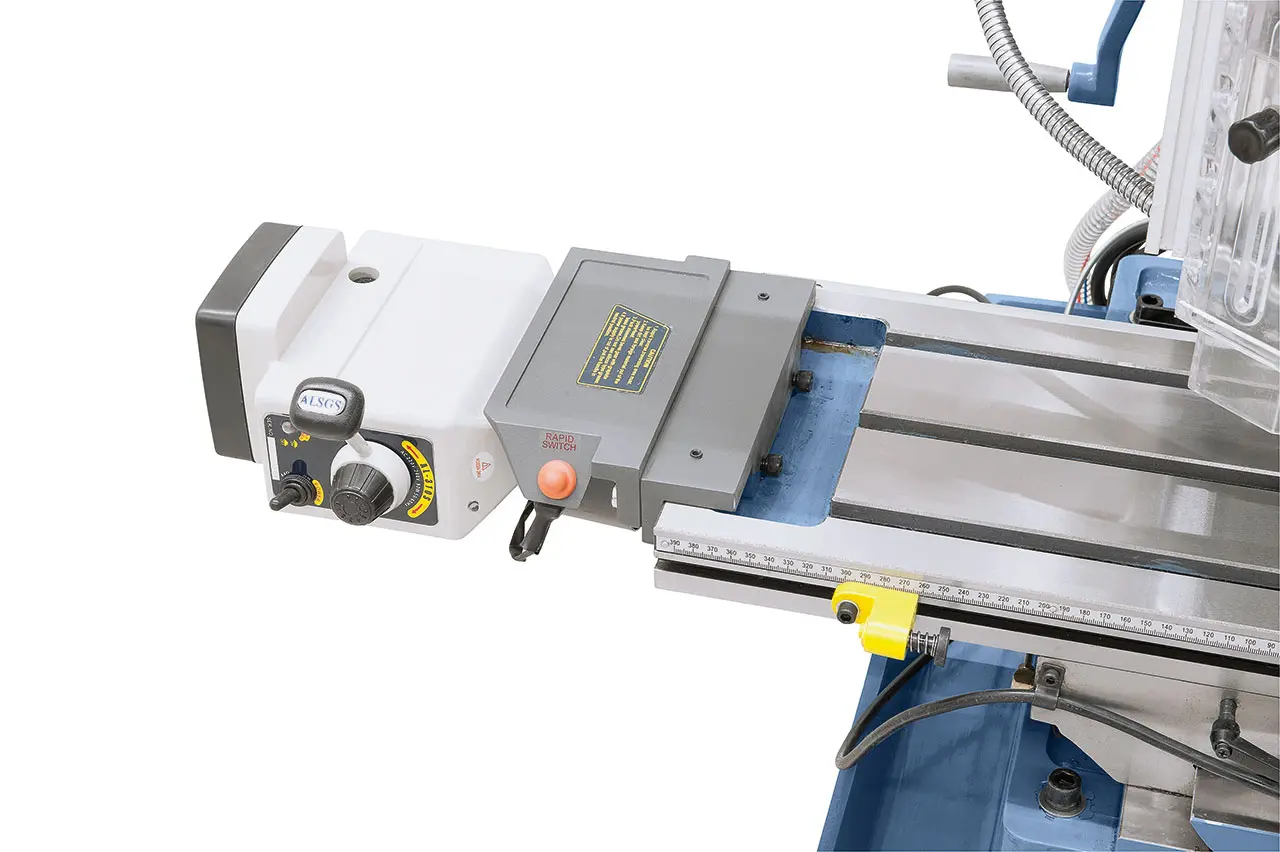

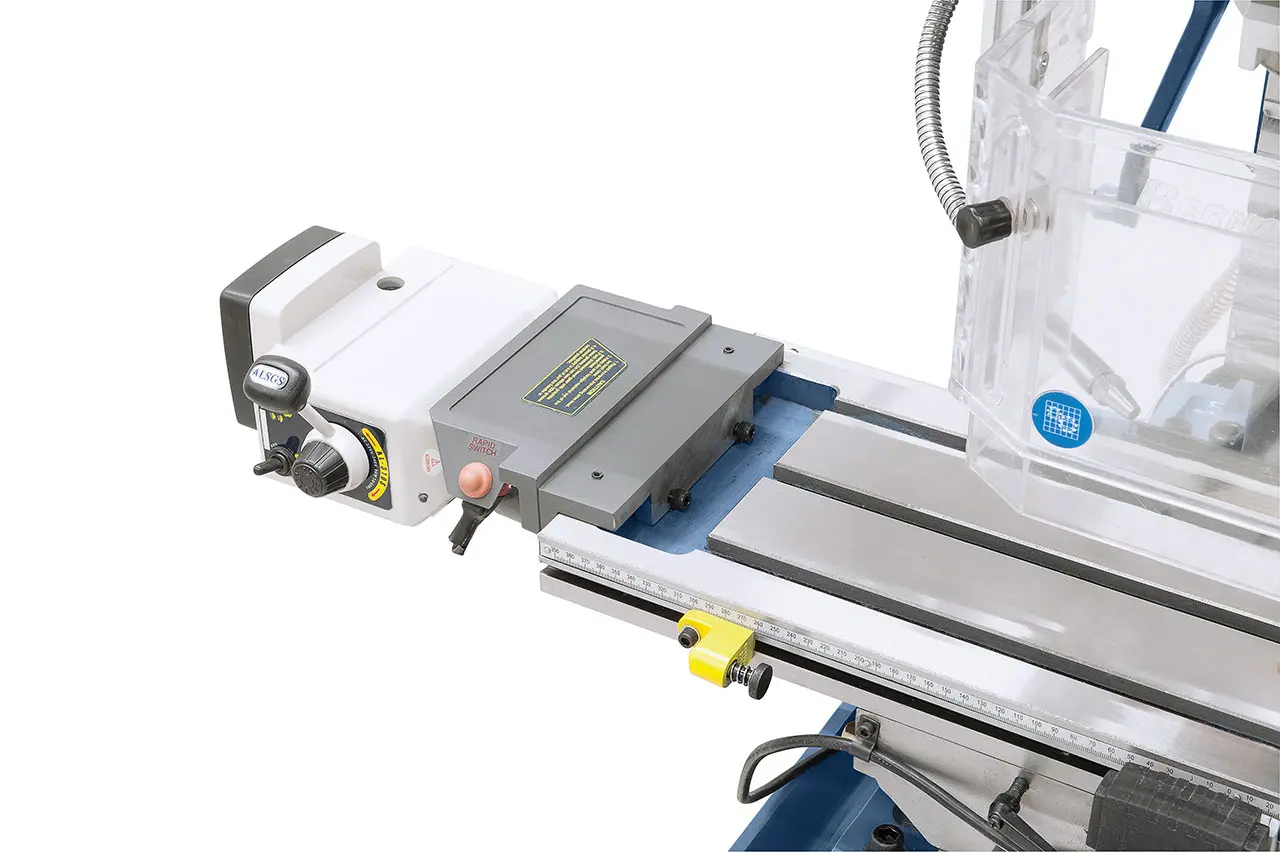

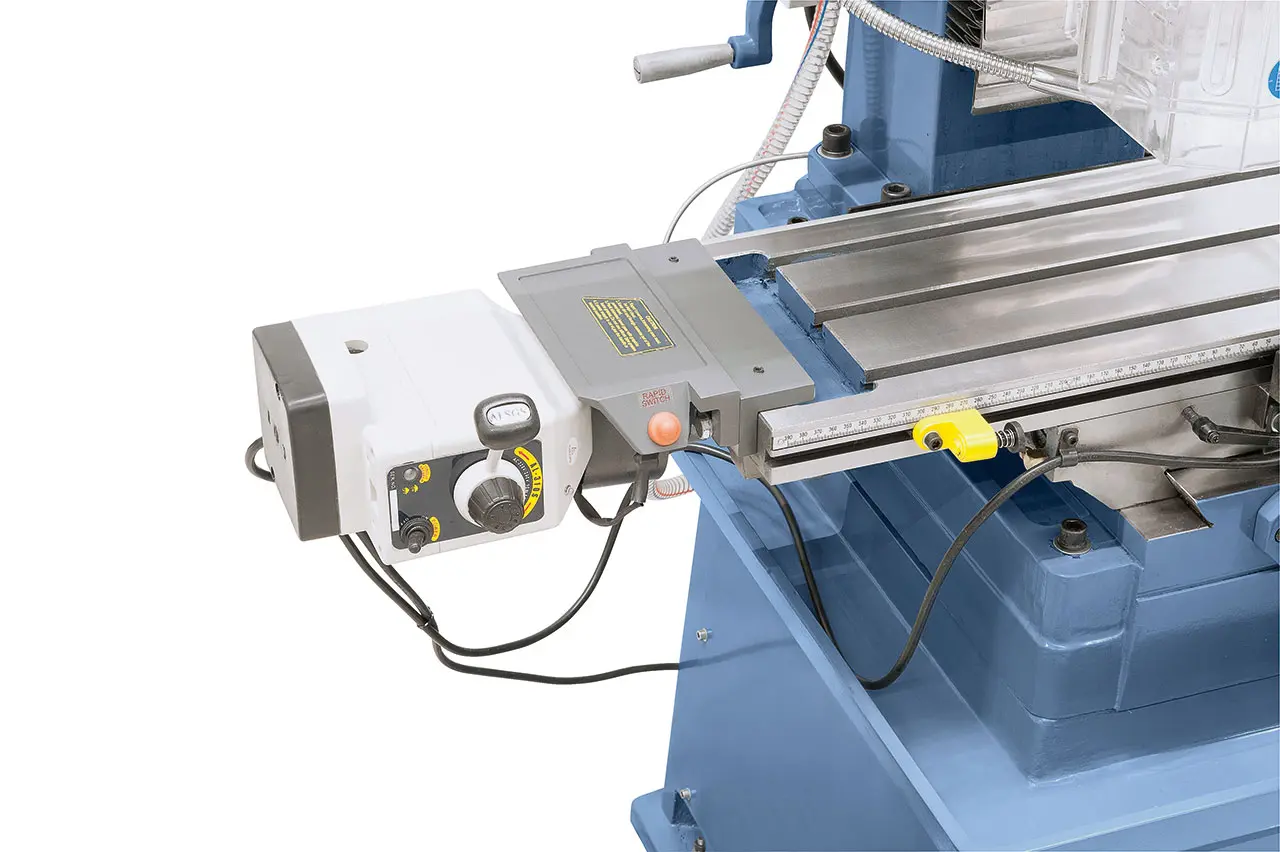

• Strojní posuv v ose X - Bernardo AL 450 D

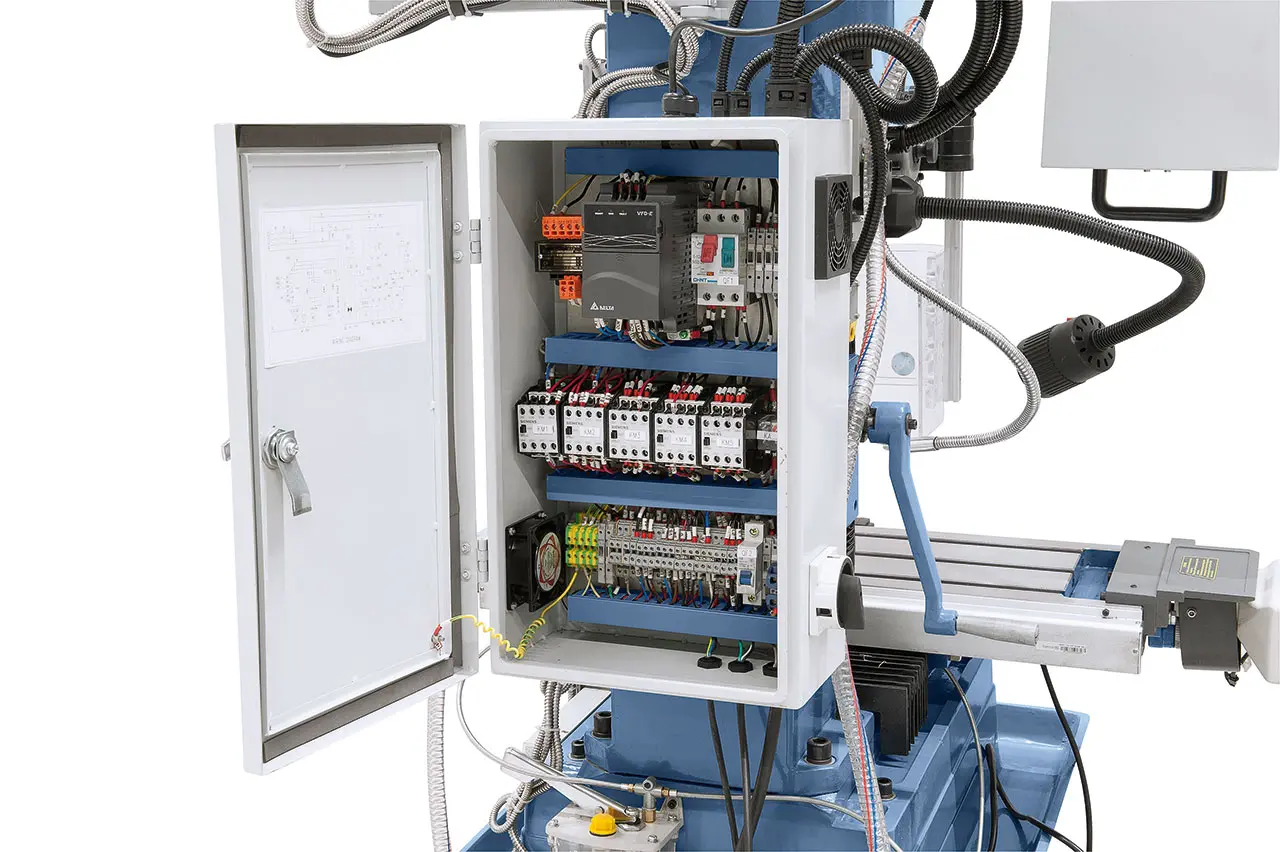

• Frekvenční měnič Delta VFD-E
• Upínací šroub M 16 ve vřeteni

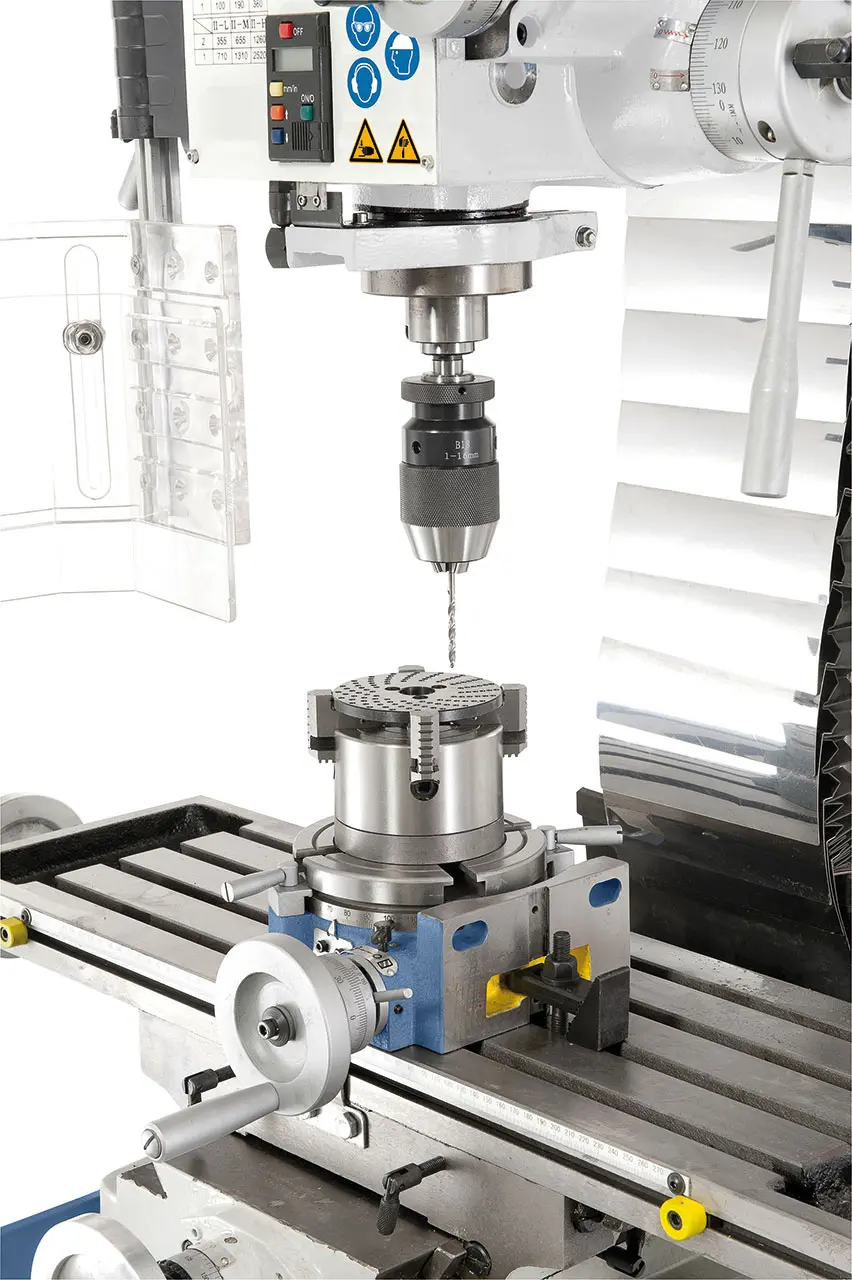

• Rychloupínací sklíčidlo 3 - 16 mm / B 16
• Upínací trn ISo 30 / B 16
• Redukční pouzdro ISO 30/MK 2
• Kombinovaný upínací trn ISO 30 / 27 mm
• Výškově stavitelný ochranný kryt
• Závitovací zařízení
• LED pracovní osvětlení
• Digitální zobrazení zdvihu pinoly
• Lamelový ochranný kryt
• Nastavitelná stupnice
• Centrální mazání
• Chladicí zařízení
• Litinový podstavec s žlábkem pro chladicí kapalinu
• Servisní nářadí
