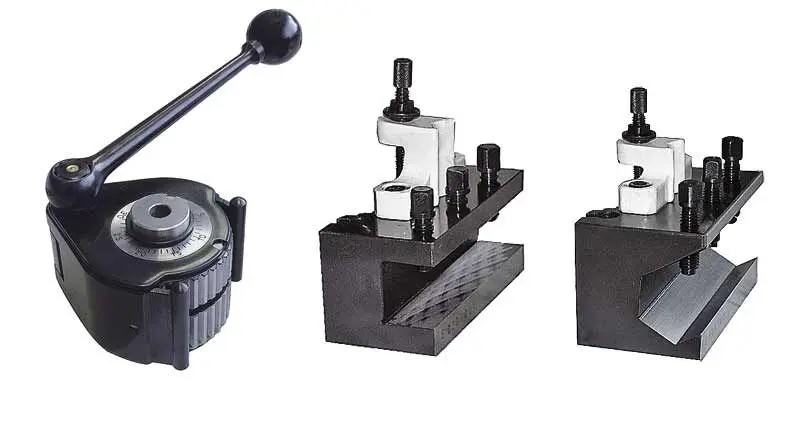

Rychloupínací nožový držák sada SWH 5-B.

• Rychloupínací nožové držáky

• Určeny pro všechny typy dodávaných soustruhů

• Opakovatelná přesnost 0,01 mm

• 40 různých poloh úhlových nastavení

• Výškové nastavení pomocí drážkovaného šroubu

• Ocelová hlava a držák s profilově broušeným ozubením

• Upnutí výměnného držáku se provádí rychloupínacípákou

• Úhlová stupnice na hlavě

• Pro vlastní montáž


  Technické údaje nožového držáku SWH 5-B

• Točný průměr [mm]: 300 ÷ 500
• Výkon motoru soustruhu max. [kW]: 6,6
• Šířka saní max. [mm]: 150
• Výška řezné hrany (ostří) min. [mm]:37.5/39
• Výška řezné hrany (ostří) max. [mm]: 57,5/5948,5/50
• Výšková seřiditelnost [mm]: 20/11
• Podložka nože [mm]: 12,5/14
• Šířka podložky pro pracovní nůž [mm]: 20
• Výška pracovního nože max. [mm]: 25
• Průměr díry [mm]: 32
• Celková šířka [mm]: 150
• Celková výška [mm]: 75
• Hloubka vrtání [mm]: 45

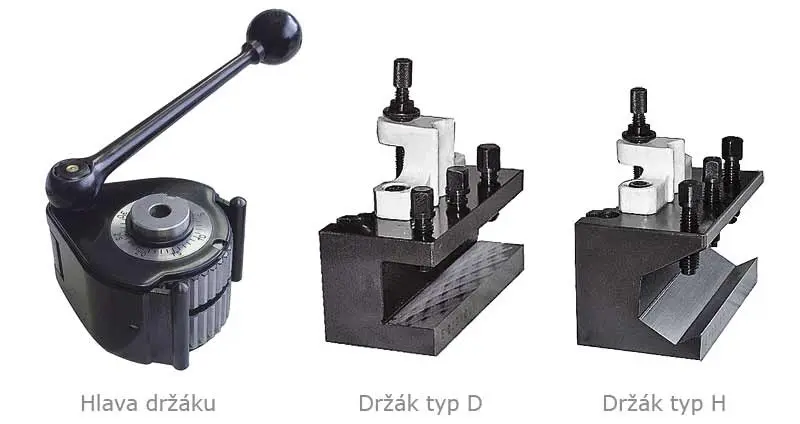

• Součásti dodávky nožového držáku:

• 1× hlava držáku B
• 3× držák 25 × 120 pro čtyřhranné nože (typ D)
• 1× držák 18 × 120 pro kulaté nože (typ H)
