Soustruh

• Motor - výkon S₁ 100% [W]: 750
• Motor - výkon S₆ 40% [W]: 1 000
• Napájecí napětí [V]: 230
• Vzdálenost hrotů [mm]: 550
• Výška hrotů [mm]: 125
• Točný průměr nad ložem [mm]: 250
• Průchod vřetena [mm]: 26
• Kužel vřetena: MK 4
• Rozsah otáček, plynule [U.min^-1]: 50 ÷ 1 000 / 100 ÷ 2 000
• Rozsah podélného posuvu [mm.ot^-1]: (6) 0,07 ÷ 0,40
• Rozsah posuvu - příčný [mm.ot^-1]: (4) 0,03 ÷ 0,075
• Závit metrický [mm]: (18) 0,2 ÷ 3,5
• Závit palcový [TPI]: (21) 8 ÷ 56
• Posuv pinoly [mm]: 70
• Kužel pinoly : MK 2

Frézovací nástavec

• Motor - výkon S₁ 100% [W]: 500
• Motor - výkon S₆ 40% [W]: 750
• Napájecí napětí [V]: 230
• Vrtaný průměr max. [mm]: 16
• Válcová fréza max. [mm]: 16
• Čelní fréza max. [mm]: 50
• Vyložení [mm]: 150
• Rozsah otáček, plynule [U.min^-1]: 50 ÷ 2 250
• Upínání (provedení) vřetena: MK 2
• Natočení frézovací hlavy [°]: ±90
• Výškové nastavení frézovací hlavy [mm]:195
• Rozměry stroje (š x h x v) [mm]: 1 210 x 610 x 860
• Celková hmotnost [kg]: 165

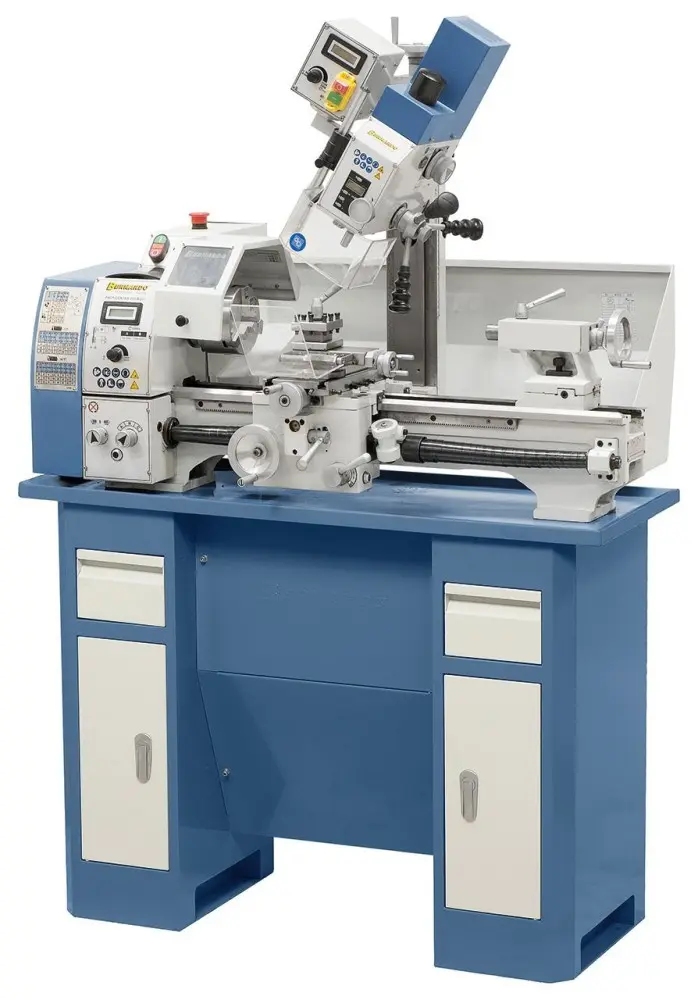

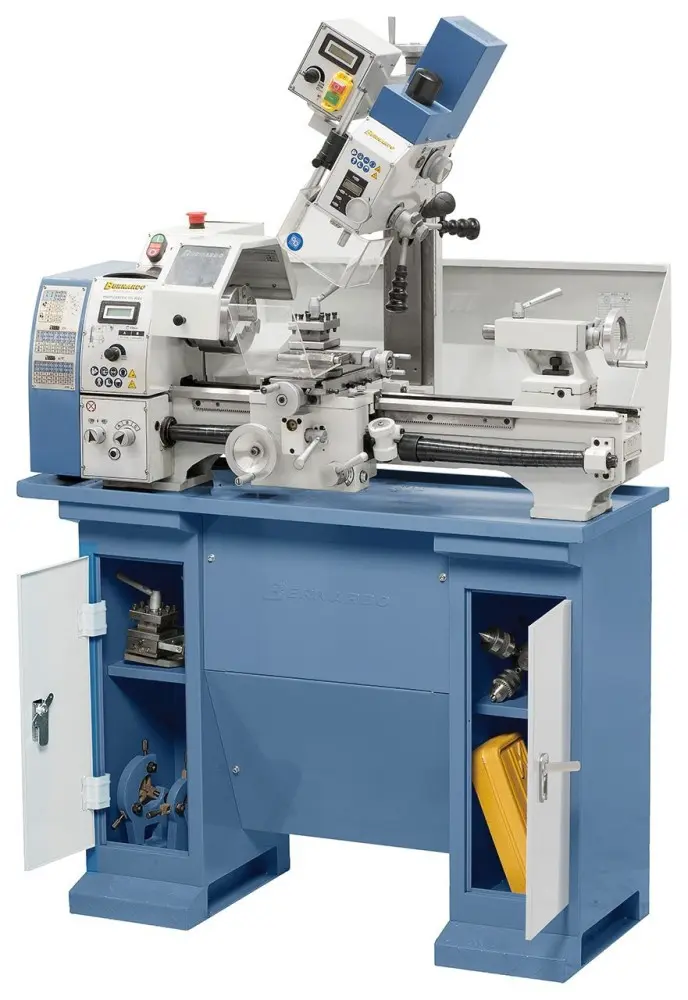

Kombi soustruh Bernardo Proficenter 550 WQV

Kombinovaný soustruh Bernardo Proficenter 550 WQV je soustruh s podélným i příčným posuvem navíc vybavený natáčecí frézovací hlavou (tzv. frézovacím nástavcem). Vrtání, frézovaní a soustružení v nejmenším prostoru, sériově s digitálním zobrazením hloubky vrtání a počtu otáček pro komfortní práci, velký průchod vřetena, všechno kombinované v jednom stroji.
Soustruhy, mající ve výbavě i frézovací nástavce umožňují mimo soustružnických i frézovací a vrtací práce.

Frézovací nástavec (frézovací přípravek) je součástí dodávky a je zahrnut v ceně!

Kombi soustruh Bernardo Proficenter 550 WQV - Specifikace

• Kalené vřeteno s průchodem do 26 mm
• Plynulá regulace počtu otáček k optimálnímu přizpůsobení řezných podmínek
• Dodáváno s příčným a podélným posuvem
• Prizmatické lože je indukčně kalené a broušené
• Soustruh je vyroben podle evropských norem
• Vysoká přesnost vřetene uloženého v seřiditelných ložiscích

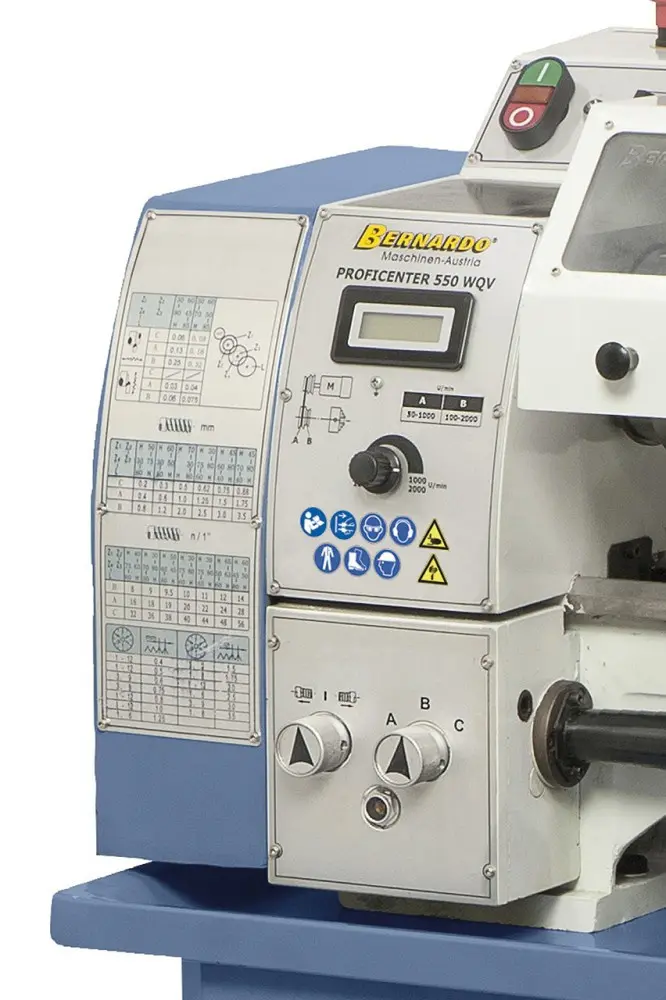

• Ergonomické uspořádání ovládacích prvků na čelní straně vřeteníku
• Hlavní vypínač v normě IP 54 s podpěťovým spouštěčem

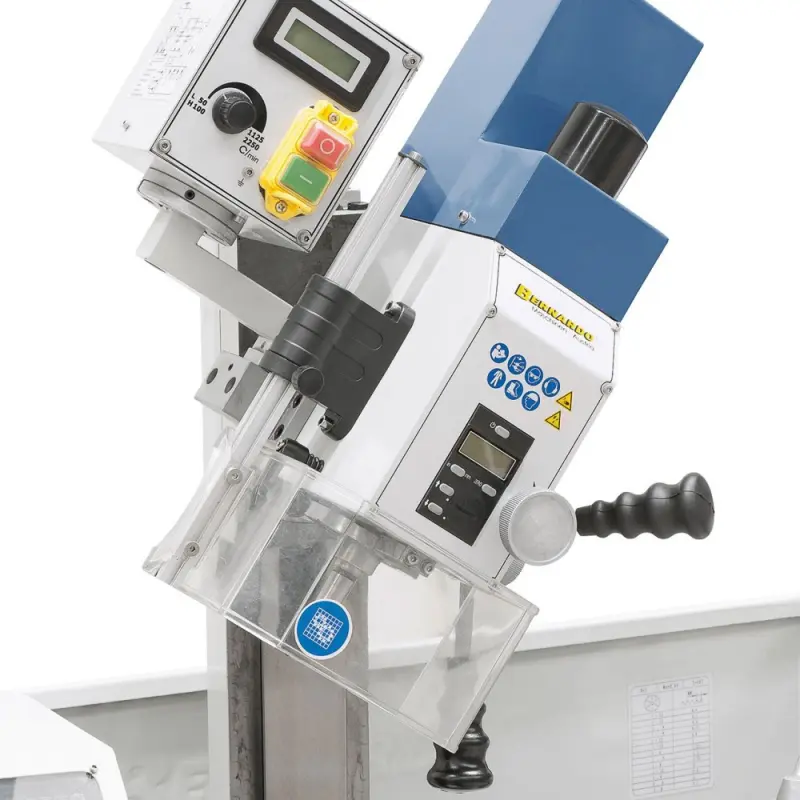

• Rozšíření možností obrábění naklápěcí frézovací hlavou v úhlu -90° až +90°

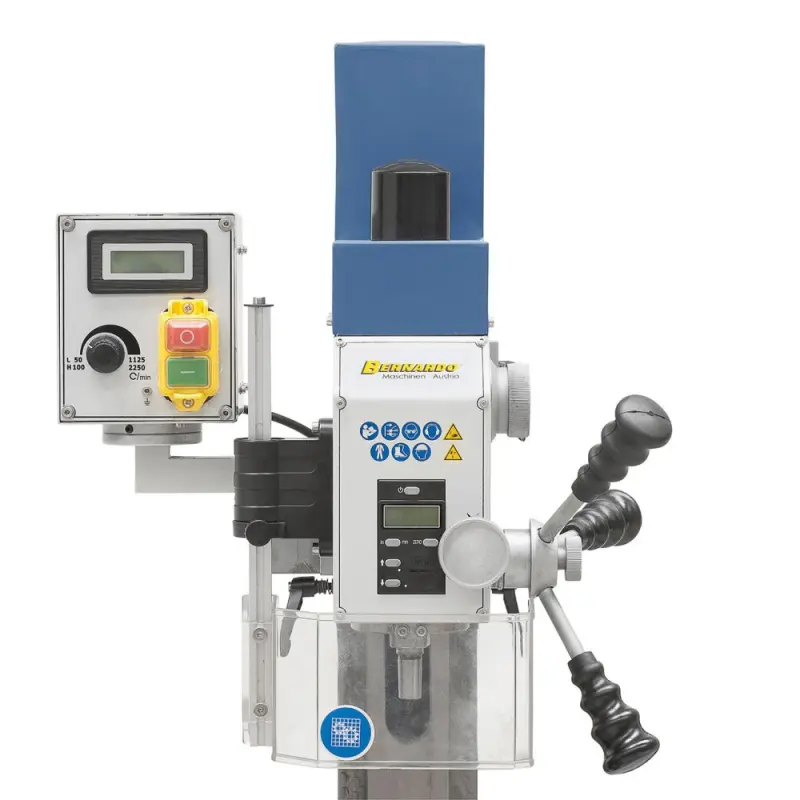

• Frézovací nástavec s digitálním odečtem a zobrazením zdvihu pinoly

Součásti dodávky kombinovaného soustruhu Bernardo

• 3-čelisťové sklíčidlo DK11-125, pr. 125 mm
• Příruba sklíčidla 125 mm
• Vrtačkové zubové sklíčidlo 1 - 13 mm / B 16
• Upínací trn MK 2 / B 16
• Pevné hroty
• Výměnná kola (pro soustružení závitů)
• Indikátor závitů
• Čtyřstranný otočný nožový držák

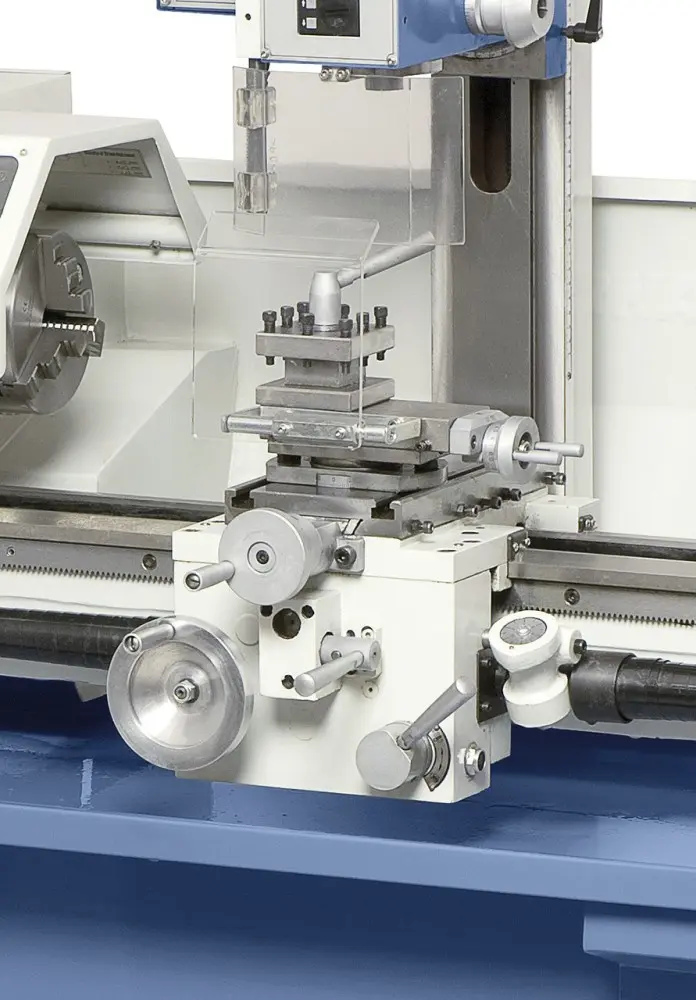

• Příčné saně s vrchním suportem
• Digitální zobrazení zdvihu pinoly
• Digitální ukazatel otáček
• Upínací šroub M 10
• Ochranný kryt sklíčidla
• Ochranný kryt tažného šroubu
• Obslužné a servisní nářadí
• Podstavec není součástí dodávky stroje
