• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40% [W]: 2 200
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 175
• Šířka lože [mm]: 180
• Točný průměr nad ložem [mm]: 350
• Točný průměr nad sedlovou mezerou* [mm]: 450
• Točný průměr nad příčnými saněmi [mm]: 190
• Průchod vřetena [mm]: 38
• Upínání vřetena : DIN 55029, D1-4"
• Rozsah otáček [U.min^-1]: (8) 70 ÷ 2 000
• Podélný posuv [mm.ot^-1]: (40) 0,053 ÷ 1,29
• Příčný posuv [mm.ot^-1]: (40) 0,013 ÷ 0,31
• Metrické závity [mm]: (32) 0,4 ÷ 7,0
• Palcové závity [TPI]: (36) 4 ÷ 60
• Posuv pinoly [mm]: 110
• Kužel pinoly: MK 3
• Rozměry stroje (š x h x v) [mm]: 1 730 x 700 x 1 340
• Hmotnost ca. [kg]: 495
• *Demontovatelný můstek - délka [mm]: 220

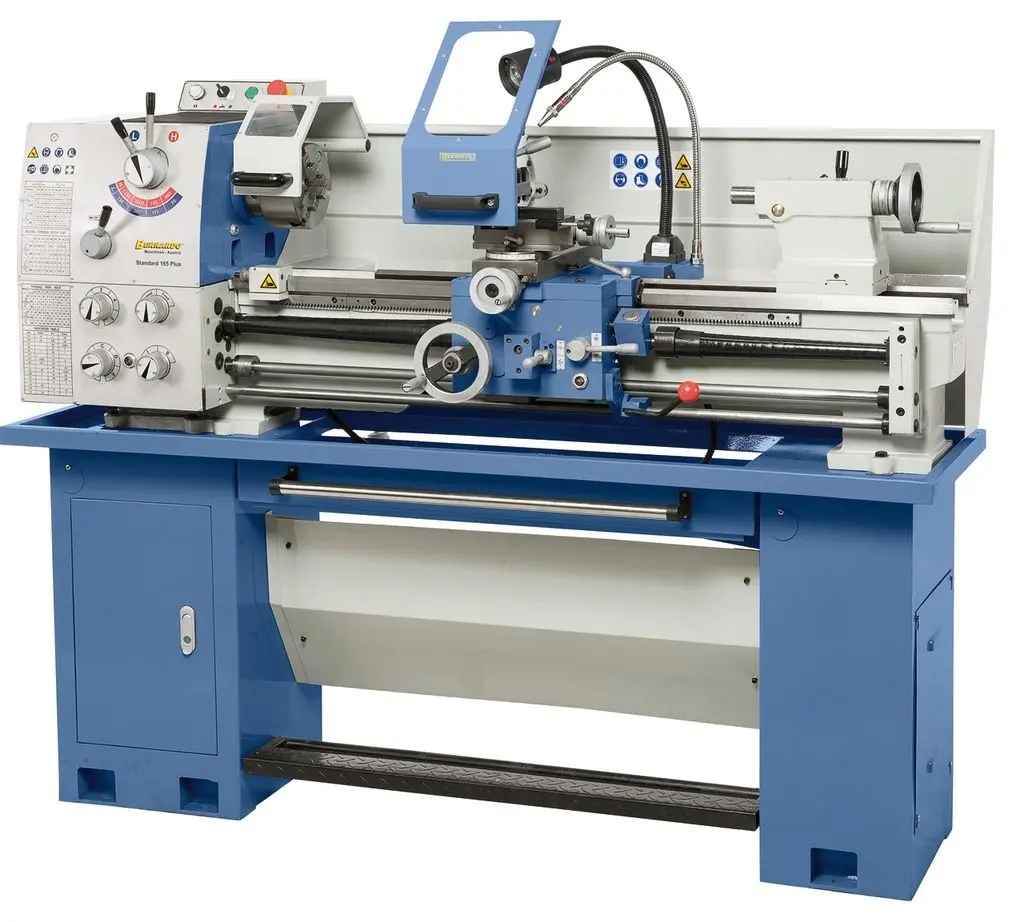

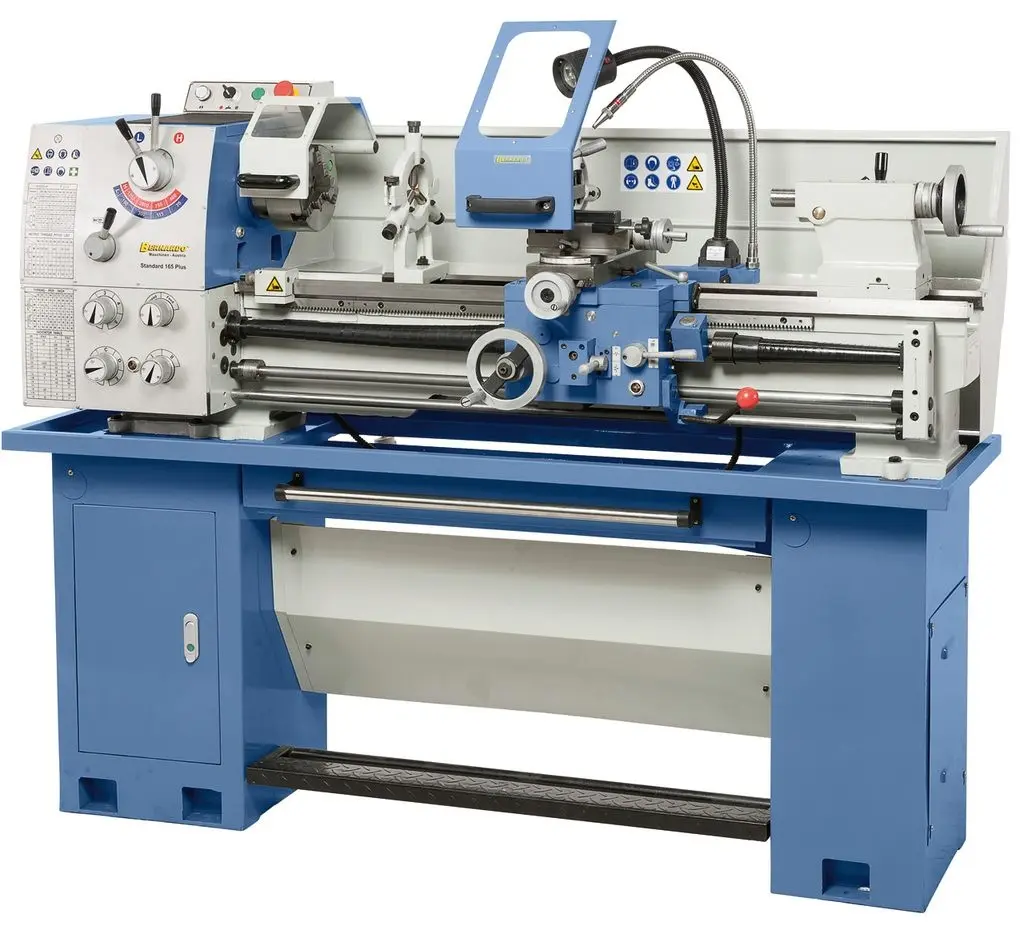

Soustruh s vodicím a tažným šroubem Bernardo Standard 165 Plus

Soustruh na kov s podélným a příčným posuvem Standard 165 Plus - je dalším vylepšením osvědčeného klasického typu 150. Pohonná převodovka byla přepracována a dostala modernější tvář. Součástí dodávky je chladící zařízení a nožní brzda vřetene. Díky bohatému základnímu příslušenství má tento kovoobráběcí stroj optimální poměr cena-výkon pro učiliště a řemeslníky.

Stolní soustruh Bernardo Standard 165 Plus - Specifikace

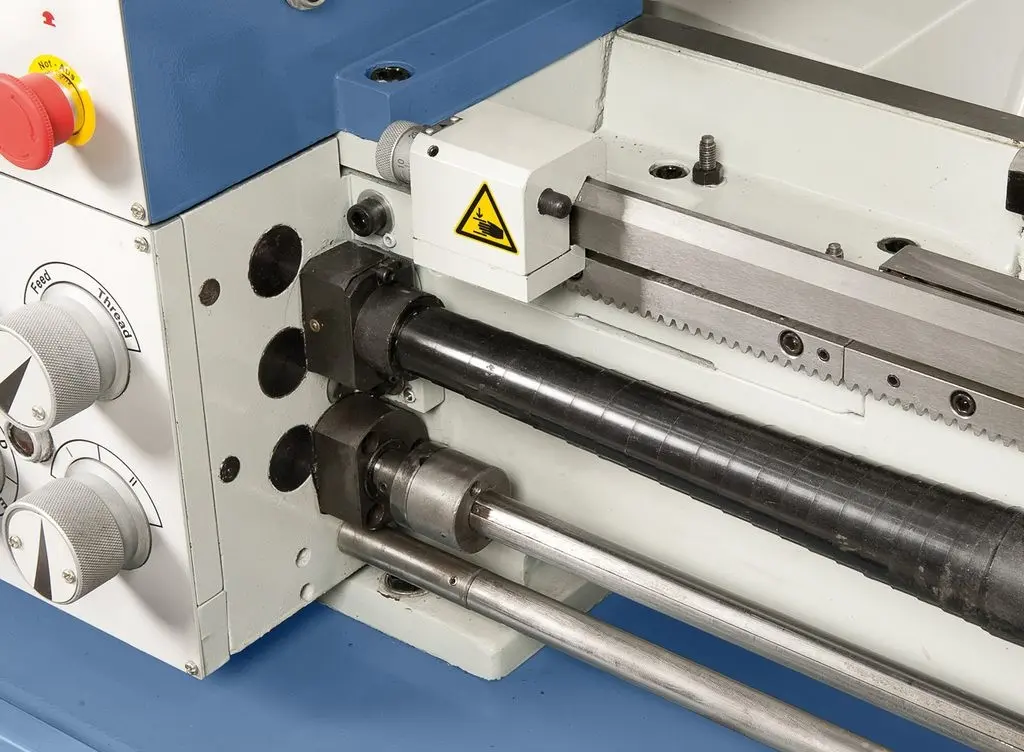

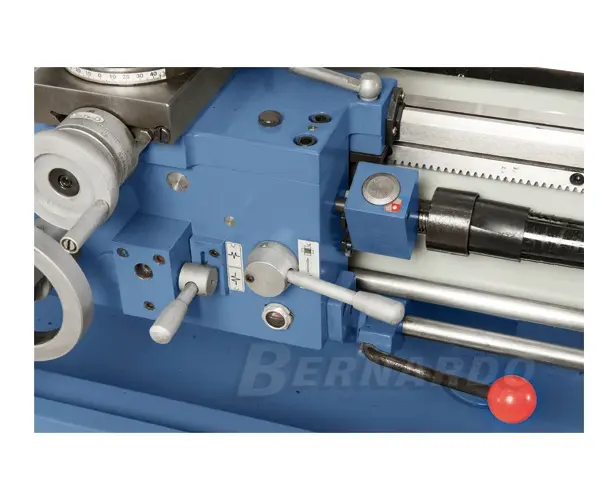

• Snadno ovladatelný stroj s vodícím a tažným vřetenem (šroubem)
• Vyjímatelný můstek pro obrábění dílců s velkým průměrem
• K minimalizaci vlivu chvění je masivní prizmatické lože ze šedé litiny vyztuženo žebrováním

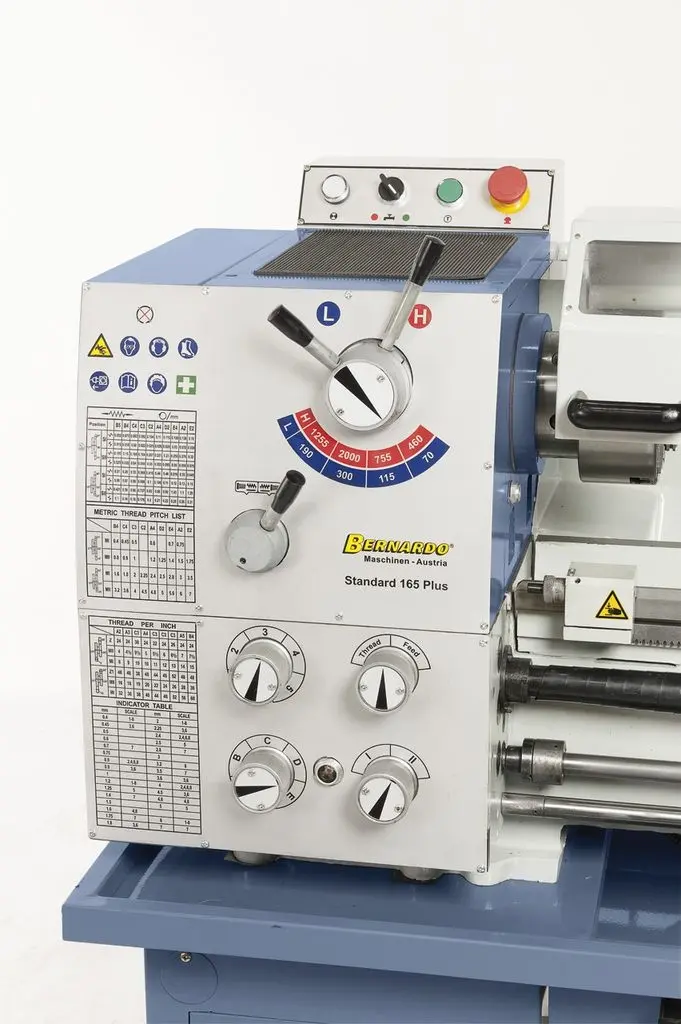

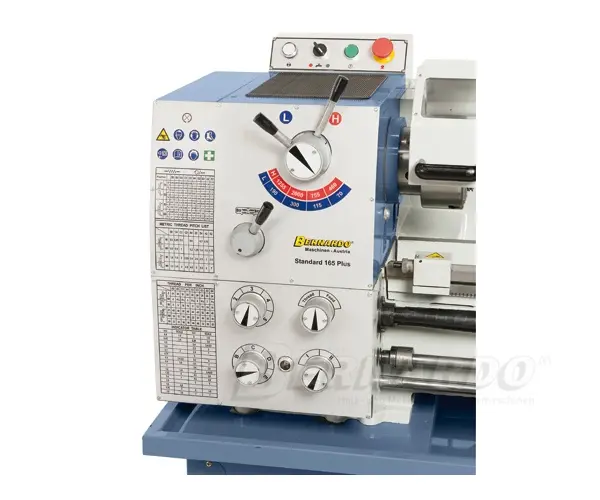

• Jednoduché, lehké a přesné nastavení otáček a posuvů
• Vedení lože je indukčně kalené a broušené
• Koník je bočně přestavitelný pro soustružení kuželových ploch
• Uložení vřetene ve dvou 2 přesných nastavitelných ložiscích (s přesností chodu ≤0,009 mm)
• Kalená a broušená ozubená kola a hřídele
• Rychloupínání koníku pomocí páky, ruční kola posuvů s jemnýmdělením (po 0,04 mm)
• Na koníku, suportu a všech vedeních je možné vymezovat vůle

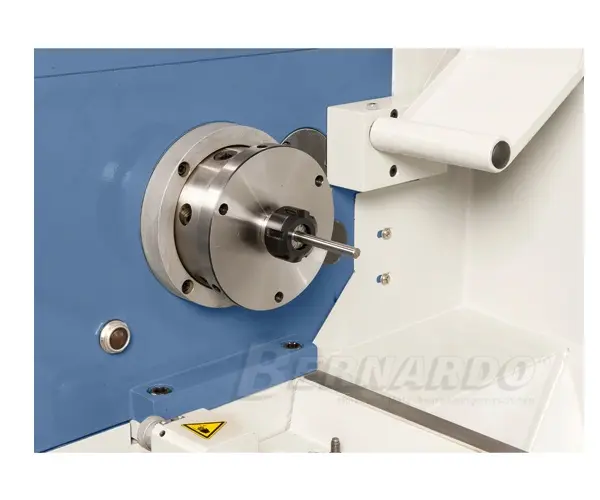

• Hlavní vřeteno s upínáním Camlock D1-4"
• Prostorově úsporné provedení vysouvací vany pro třísky
• Elektromechanické provedení brzdového pedálu snižuje neproduktivní časy

Součásti dodávky stolního soustruhu Bernardo Standard

• 3-čelisťové sklíčidlo DK11-160 mm / D4"

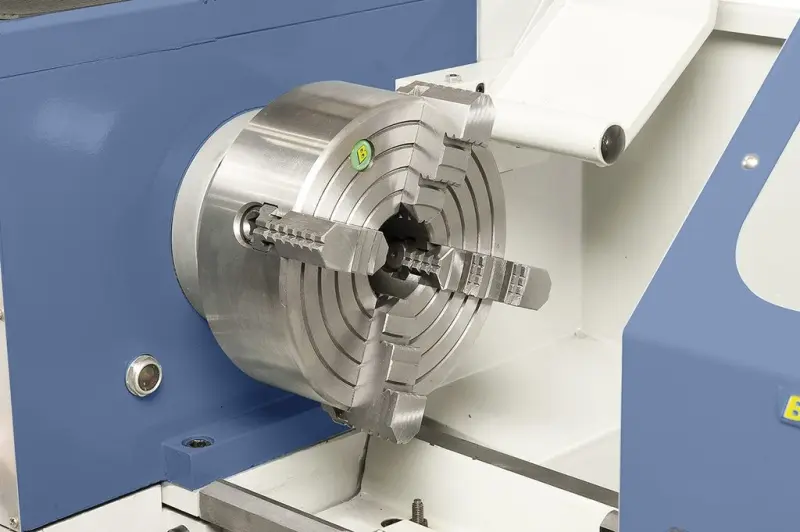

• Sklíčidlo K72-200 mm /D4"

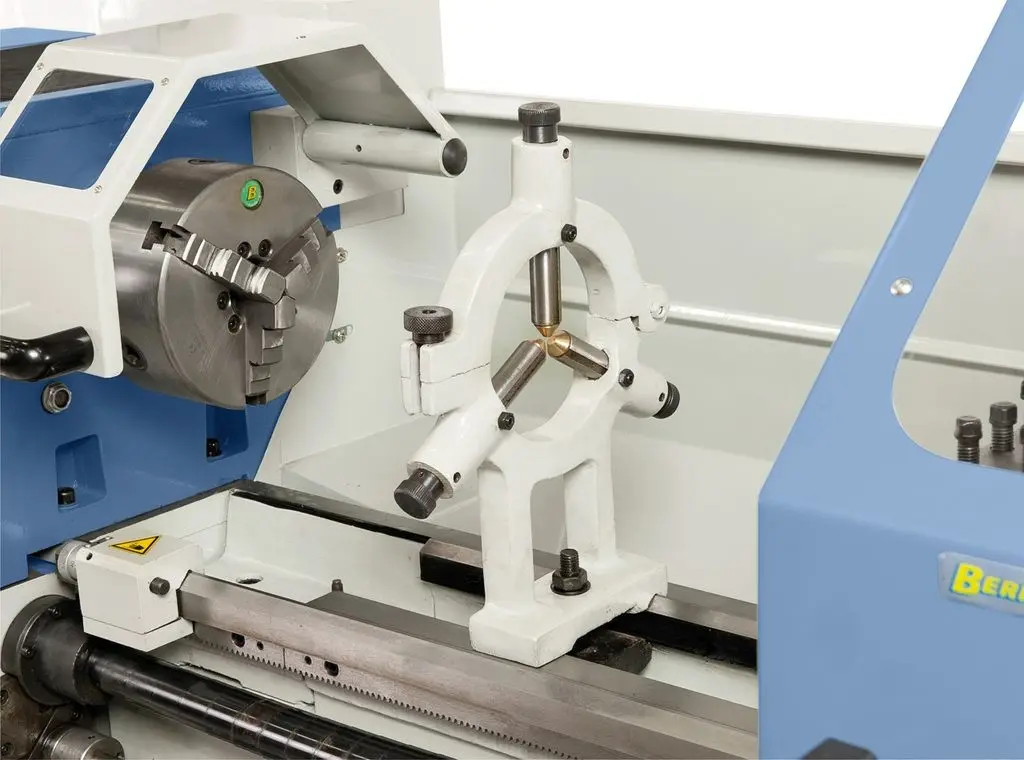

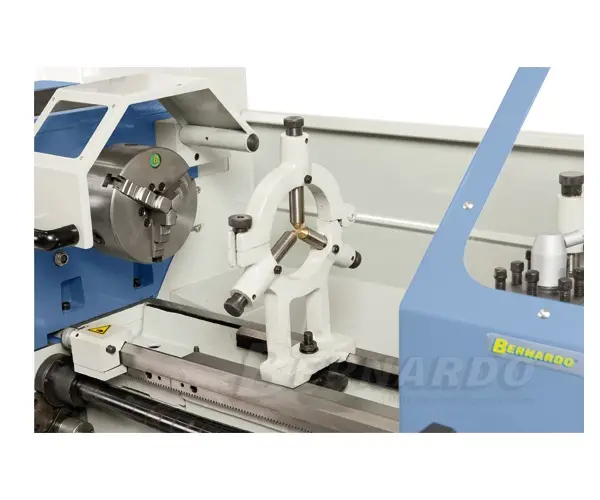

• Pevná luneta průměr D max. 60 mm
• Posuvná luneta průměr D max. 60 mm
• Upínací deska pr. 250 mm
• Čtyřstranný otočný nožový držák
• Ochraný štít u nožového držáku
• Kluzná třecí spojka
• Mikrometrický podélný doraz
• Chladicí zařízení
• Vysouvací vana pro třísky

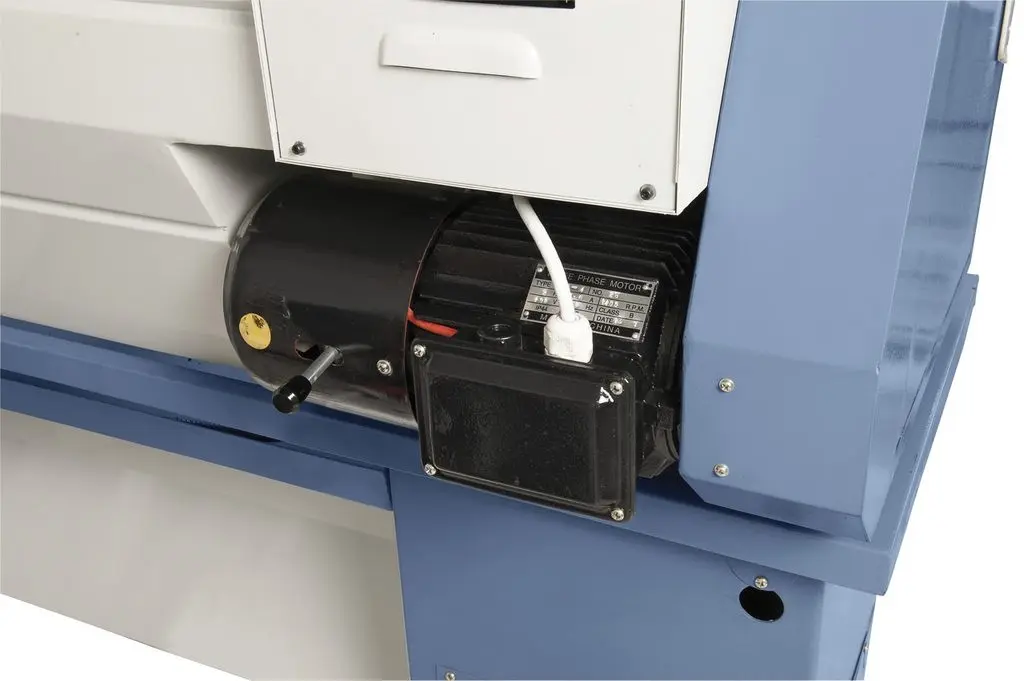

• Motor s magnetickou brzdou vřetene dle normy CE
• Nožní brzda dle CE
• Ochranný kryt proti ostřiku
• Indikátor závitů
• LED pracovní světlo
• Redukční pouzdro

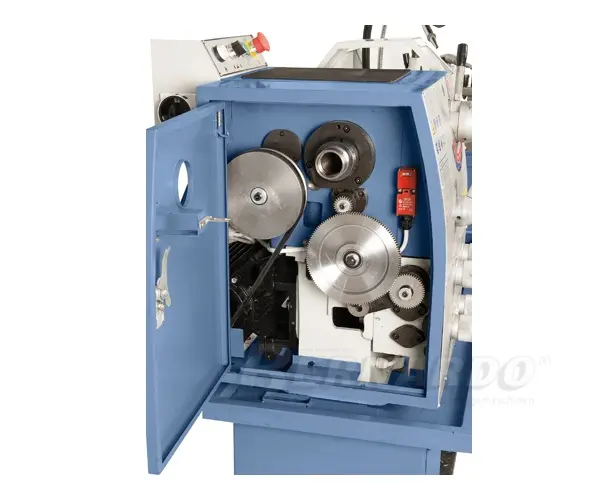

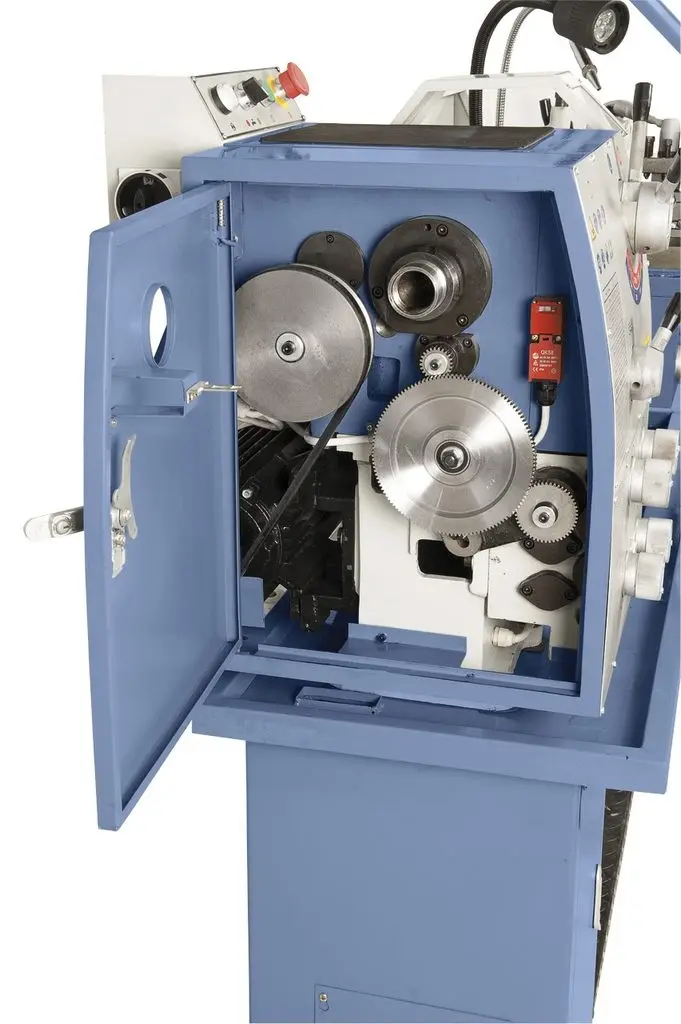

• Výměnná kola (pro soustružení závitů)
• 2 pevné hroty
• Podstavec
• Obslužné a servisní nářadí
