• Záhlubník s vodicím čepem [mm]: 14,5 - 16,5 - 18,5 - 20,5 - 22,5 - 24,5 (Obj. č. 1485)
• Vodicí čep [mm]: 7 - 7,5 - 8 - 8,5 - 9 - 9,5 - 1 O - 10,5 - 11 - 11,5 - 12 - 13 - 14 - 15 (Obj. č. 1487)
• Držák stopky: MK 2

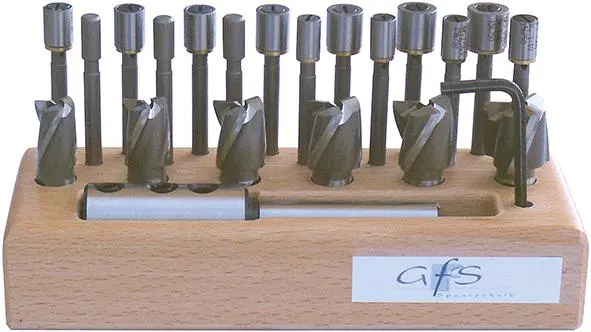

Záhlubníky GFS s vodicím čepem, kombinovaný čep

• Záhlubník se skládá se z držáku, čepu na záhlubníku a vodicího čepu
• Kombinovaný systém GFS záhlubníku s vodicím čepem pokrývá v rámci jednévelikosti libovolné variace držáku se záhlubníky a vodicím čepem
• Jedná se o široké spektrum kombinovaných vrtáků a záhlubníků
• Následující výhody tohoto provedení:
  1. Pouze 4 velikosti držáku jsou zapotřebí pro pracovní rozmezí od 5 mm do 85 mm
  2. Vodicí čepy rotují a jsou vybavené vnitřním chlazením ve velikosti 1 od pr. 8,5 mm a ve velikosti 2 od pr. 14,0 mm
  3. Záhlubník s vodicím čepem HSS, TiN povlak, letované břity z tvrdokovu dodáváme z dílenského skladu
  4. Záhlubníky s vodicím čepem dodáváme od pr. 32 mm také osazené otočným břitem
  5. Jednotlivé prvky lze kombinovat v rámci jedné konstrukční velikosti
  6. K výměně vodicího čepu není zapotřebí odstranit záhlubník
• Použití:
  • Na zahlubování dle DIN, jakož i na odpovídající kombinace vodicího čepu/záhlubníku pro stupňovité vrtání nebo zahlubování mimo definiční rozmezí norem
  • Držák zůstává při výměně ve stroji
  • Záhlubník a vodicí čep se upínají pomocí šroubováku s 6hranem dle DIN 911
• Upozornění: Dostatečný přívod chladiva je nezbytně nutný
