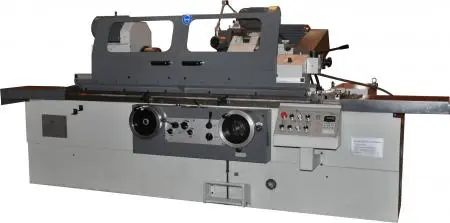

Bruska na kulato Proma PBK-1000

PRACOVNÍ PROSTOR

• Výška hrotů [mm]: 180
• Max. broušená délka [mm]: 1 000
• Broušený průměr [mm]: 8 ÷ 320
• Max. hmotnost pro obrobek mezi hroty [kg]: 150
• Dráha pojezdu - osa Z [mm]: 1 000
• Dráha pojezdu brusné hlavy [mm]: 246
• Vnitřní průměr pro broušení s lunetou [mm]: 35 ÷ 100
• Vnitřní průměr pro broušení bez lunety [mm]: 30 ÷ 100
• Hloubka při vnitřním broušení [mm]: 125
• Plynulý posuv stolu [m.min^-1]: 0,1 ÷ 4
• Max. rozsah naklápění stolu [°]: +3 / -7
• Min. posuv brusných kotoučů [mm]: 0,0025
• Obvodová rychlost [m.s^-1]: 35
• S pevnou lunetou [mm]: 60
• Průměr sklíčidla [mm]: 200

VŘETENÍK

• Otáčky pracovního vřetena [U.min^-1]: 25 ÷ 220
• Rozsah naklápění pracovního vřeteníku [°]: 90
• Kužel pracovního vřetena: MK 4

VŘETENÍK BRUSKY

• Počet otáček brusného vřetena [U.min^-1]: 1 670
• Počet otáček vřetena pro vnitřní broušení [U.min^-1]: 10 000
• Rozsah naklápění brusného vřeteníku [°]: ±30

POSUV

• Posuv na otáčku ručního kolečka - osa X [mm]: 0,5
• Posuv na jednu otáčku ručního kolečka - osa Z [mm]: 2
• Posuv na dílek stupnice - osa X [mm]: 0,0025
• Posuv na dílek stupnice - osa Z [mm]: 0,01

KONÍK

• Kužel koníku: MK 4
• Zdvih pinoly koníku [mm]: 30
• Přizpůsobení rychloposuvu [mm]: 50

PŘESNOSTI

• Obvodová házivost [mm]: 0,003
• Válcová odchylka [mm]: 0,006

VÝKONY POHONŮ

• Výkon pohonu stroje [W]: 9 000
• Výkon motoru brusného vřetena [W]: 5 500
• Výkon motoru pracovního vřetena [W]: 1 500
• Výkon motoru hydraulického čerpadla [W]: 750
• Výkon motoru čerpadla chladící kapaliny [mm]: 120

ROZMĚRY A HMOTNOSTI

• Rozměry brusných kotoučů [mm]: 400 x 50 x 203
• Rozměry obtah. brousku při vnitřním broušení (max.)[mm]: 50 x 25 x 13
• Rozměry obtah. brousku při vnitřním broušení (min.)[mm]: 17 x 20 x 6
• Celkový příkon [W]: 9 000
• Rozměry stroje [mm]: 3 605 x 1 810 x 1 515
• Rozměry balení [mm]: 3 220 x 2 000 x 2 050
• Hmotnost [kg]: 5 000

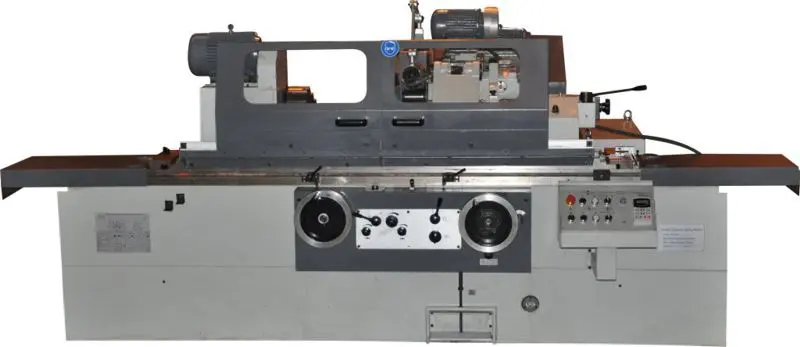

Bruska na kulato Proma PBK-1000

Vysoce přesná bruska na kulato pro vnitřní a vnější opracování. Brusné vřeteno je uloženo ve stavitelných třísegmentových kluzných ložiscích.

• Vysoce přesná bruska na kulato pro vnitřní a vnější opracování
• Bruska nakulato je určena k přesnému broušení povrchů rovných a rotačníchploch
• Své využití nalezne tato bruska v malých a středně velkých provozech
• Výhodou brusky na kulato je automatický hydraulický posuv pracovního stolu,magnetické upínání obrobku a samostatný systém chlazení
• Všechna třecí místa brusky jsou automaticky mazána pomocí mazací pumpy
• Otáčky brusného kotouče, krok a rychlost posuvu a také hloubku záběru lze nastavit na požadovanou hodnotu
• Tuhost strojů umocňuje dvoustěnný nosný sloup a robustní litinové části
• Brusné vřeteno uloženo v tří segmentových kluzných ložiskách, přesně nastavitelných
• Hydrodynamické uložení hlavního vřetena vytváří olejový film mezi ložiskem a vřetenem, který minimalizuje vibrace při nejvyšší přesnosti a kvalitě povrchu. Toto uložení zvyšuje životnost vřetena brusky a jeho stabilitu
• Přesně seřízená vřetenová hlava a stabilní support pro dosažení nejlepších výsledků při různých aplikacích
• Stůl brusky je bohatě dimenzován, může se natáčet ve 2 směrech
• Pohyb je prováděn ručně kolečkem nebo automaticky hydraulickým posuvem v podélném směru
• Robustní vřetenovou hlavu lze vychýlit doleva a doprava o 30°
• Posuv plynule nastavitelný
• Čas setrvání na konci pohybu stolu lze nastavit
• Přesnost převzata podle ISO pro hrotové brusky
• Se zařízením pro vnitřní broušení a se zápichovou automatikou
• Rohatkový přísuv umožňuje pomocí nulového dorazu opakovaný přísuv, aniž by bylo nutné sledovat stupnici posuvu

Součásti dodávky brusky na kolato Proma

• Polohové ukazatele ve dvou osách
• Zařízení pro vnitřní broušení
• Otevřená luneta
• Uzavřená luneta
• Tříčelisťové sklíčidlo
• Systém chlazení chladící kapalinou
• Orovnávač brusných kotoučů
• Stav vyvážení
• Vyvažovací trn
• Měřící deska
• Objímka brusných kotoučů
• Brusný kotouč
• Středící hrot
• Přední a zadní ochranný kryt
• Unašeč
• Ovládací nástroj
• Provozní návod
• Předávací protokol
