• Motor - výkon S₁ 100% [W]: 750
• Motor - výkon S₆ 40% [W]: 1 100
• Napájecí napětí [V]: 230
• Průměr vrtáku (ocel) [mm]: 28
• Průměr stopkové frézy [mm]: 20
• Průměr nožové hlavy [mm]: 63
• Řezání závitů [mm]: M12
• Vyložení [mm]: 175
• Počet otáček vřetene (plynule) [U.min^-1]: 100 ÷ 1 500/200 ÷ 3 000
• Upínání ve vřetenu: MK 3
• Zdvih pinoly [mm]: 67
• Velikost stolu [mm]: 700 x 180
• Velikosti T-drážky [mm]: 12
• Vzdálenost vřeteno / stůl [mm]: 75 ÷ 365
• Dráhy pojezdů (x/y) [mm]: 500/215

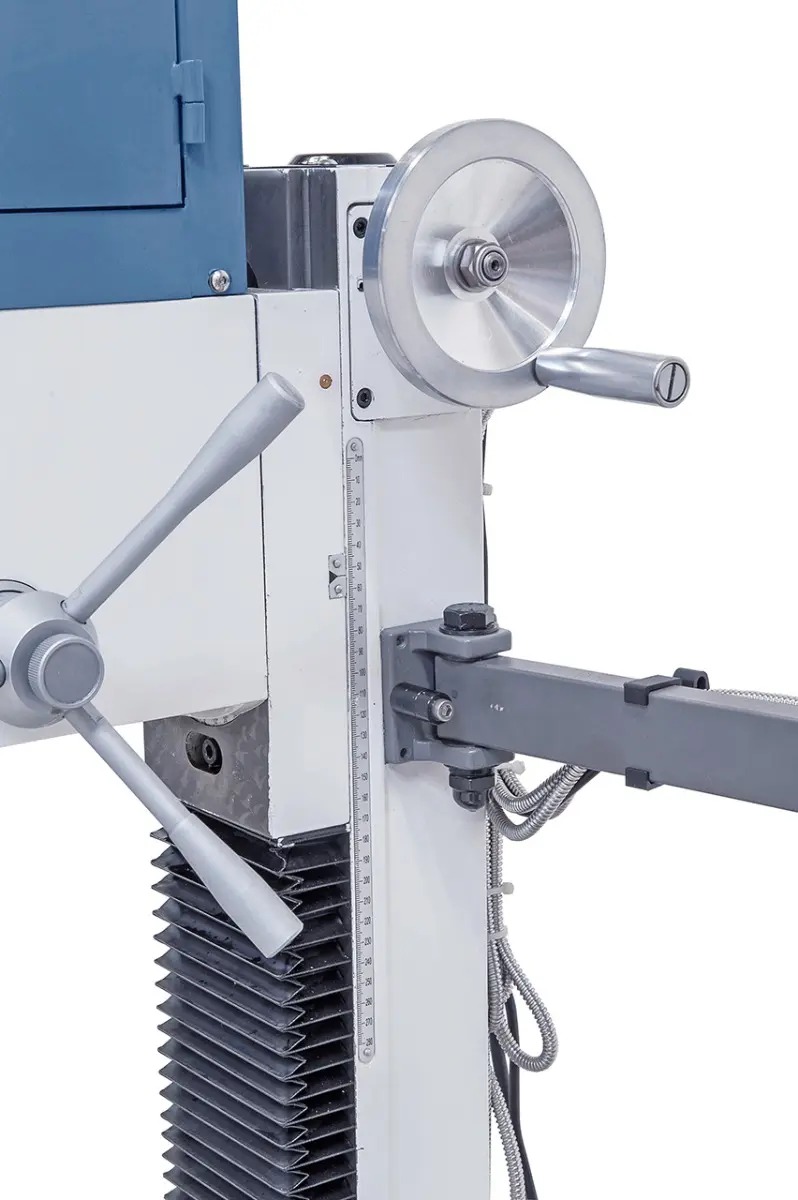

• Výškový posun frézovací hlavy [mm]: 290
• Natočení frézovací hlavy [°]: ±90
• Rozměry (š x h x v) [mm]: 970 × 605 × 1 040
• Hmotnost [kg]: 130

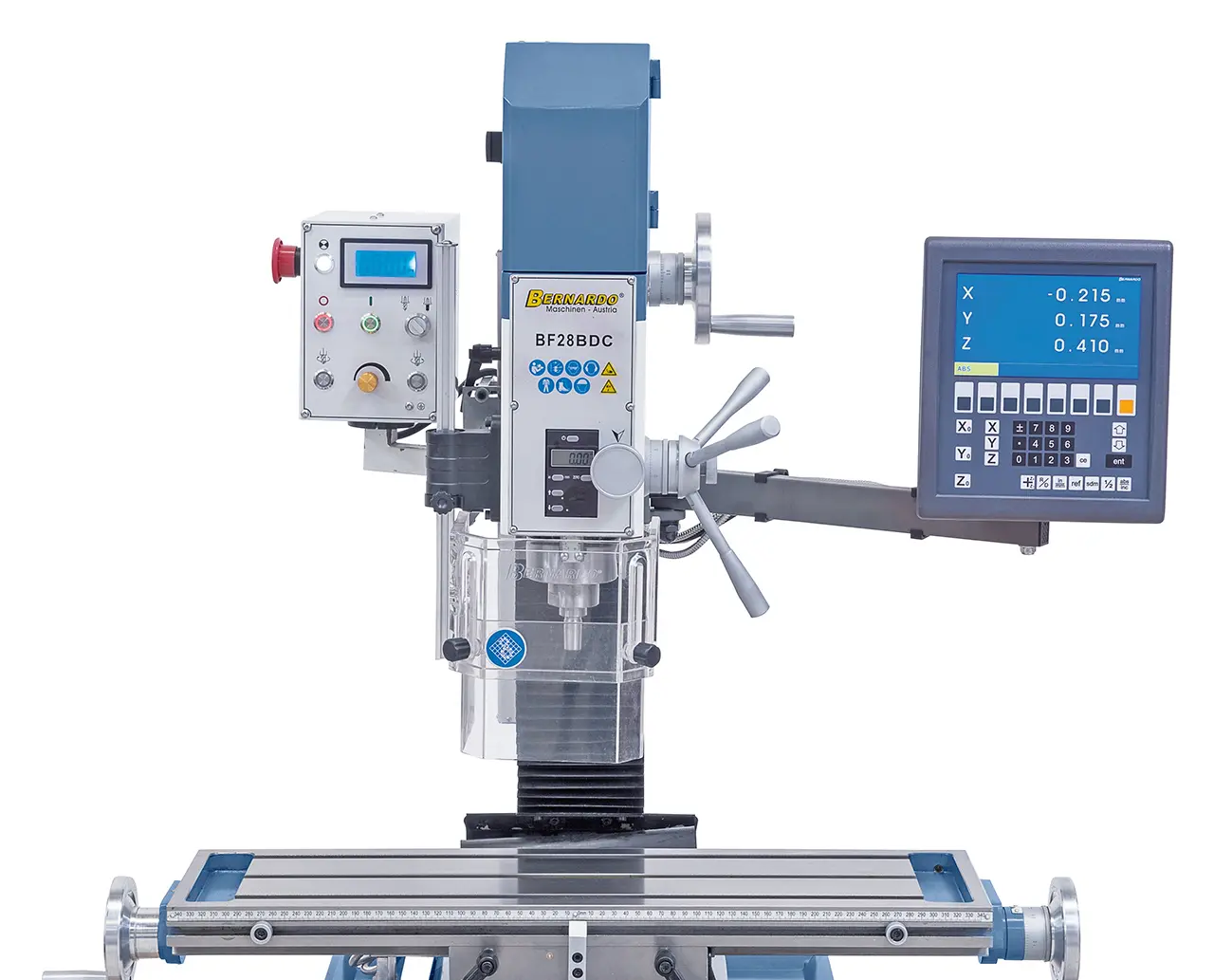

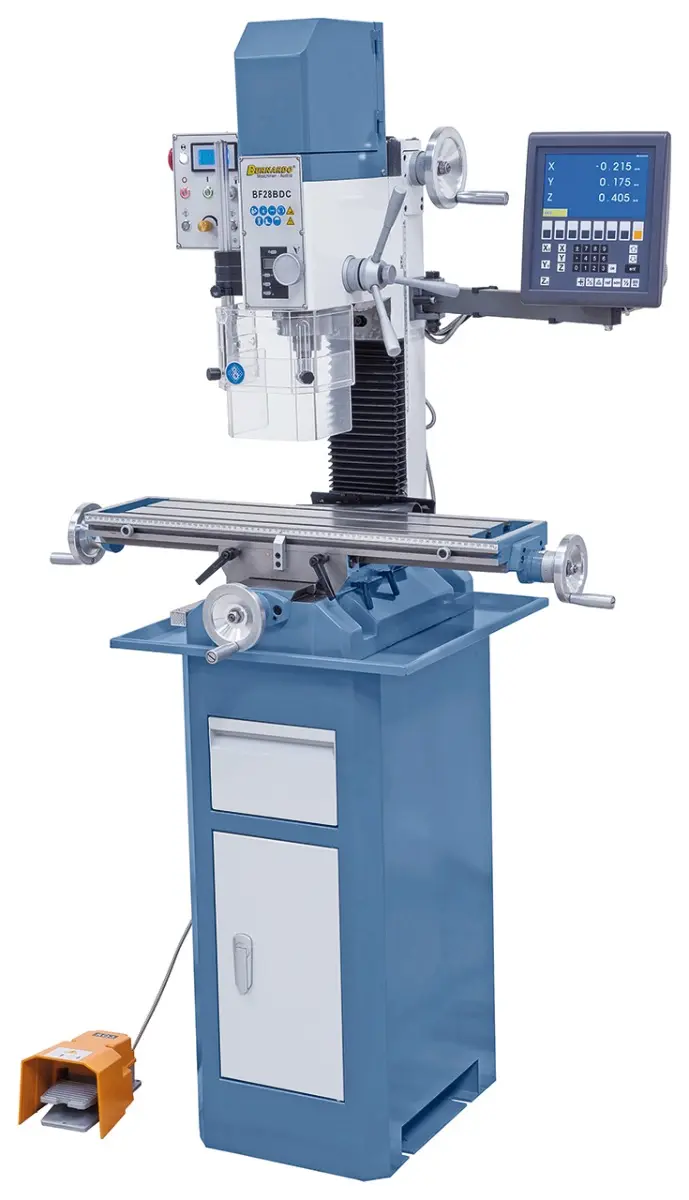

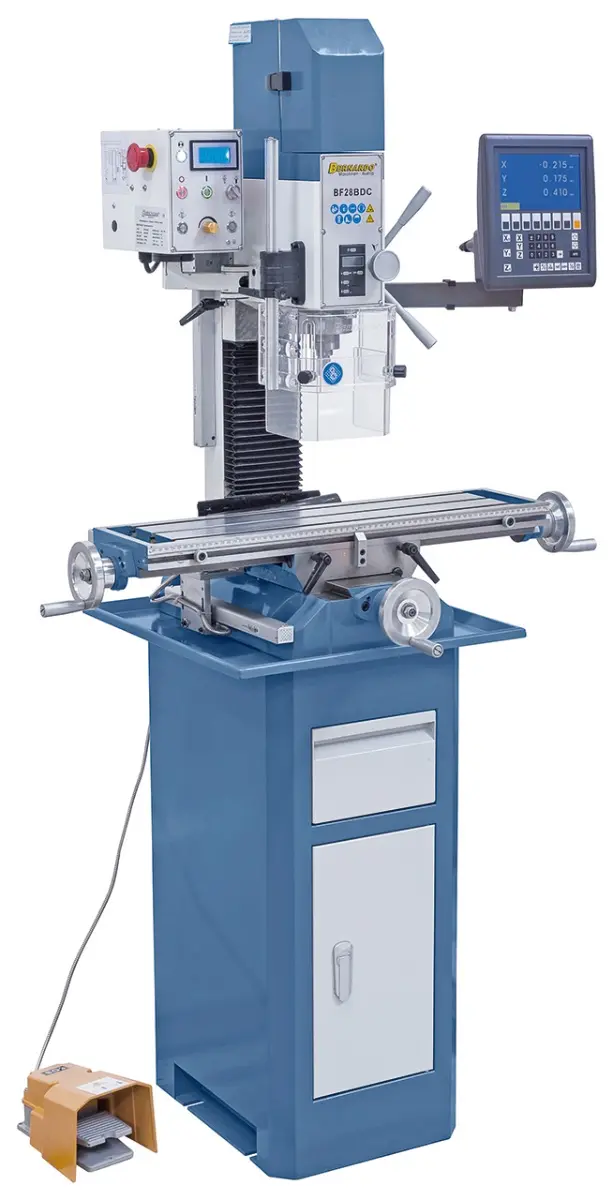

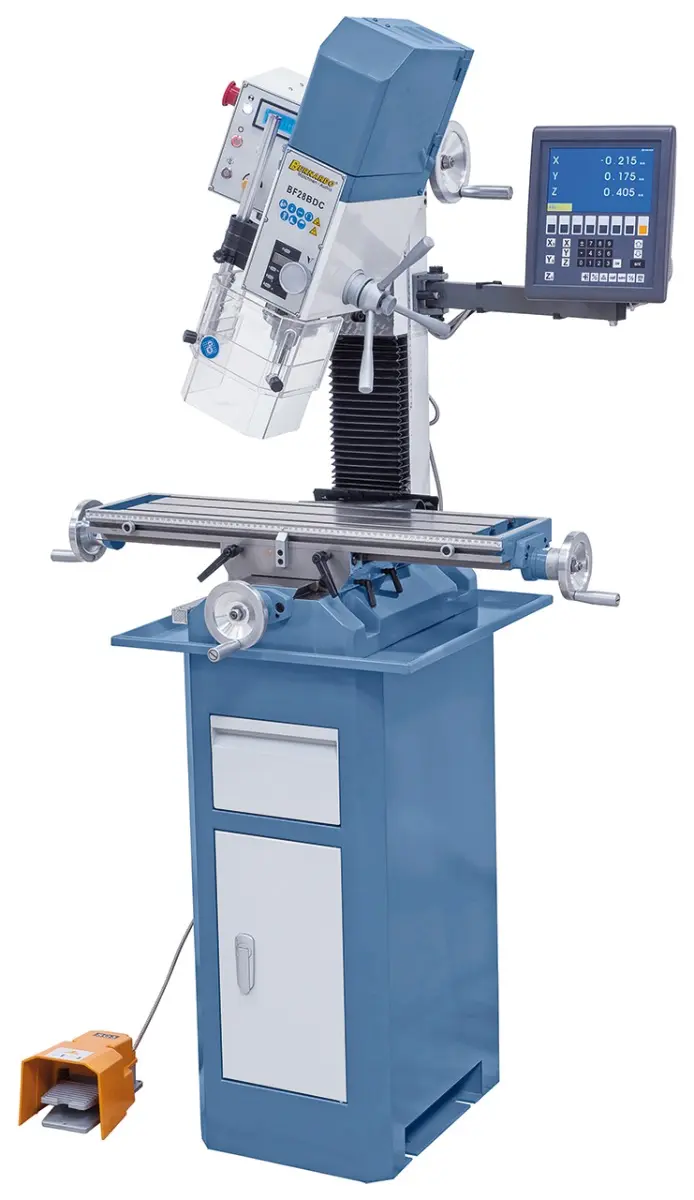

Přesná vrtačko-frézka řady BF s vysoce kvalitním stejnosměrným motorem (vysoký točivý moment v nižších otáčkách a téměř konstantní otáčky při zatížení) je určena hlavně profesionálním uživatelům při výrobě modelů, ale také v oblasti školení.

• Plynulé nastavení rychlosti otáček pro přizpůsobení obráběcích podmínek obrobku
• Všestranné možnosti použití, např. frézování drážek, čelní frézování, vrtání, …

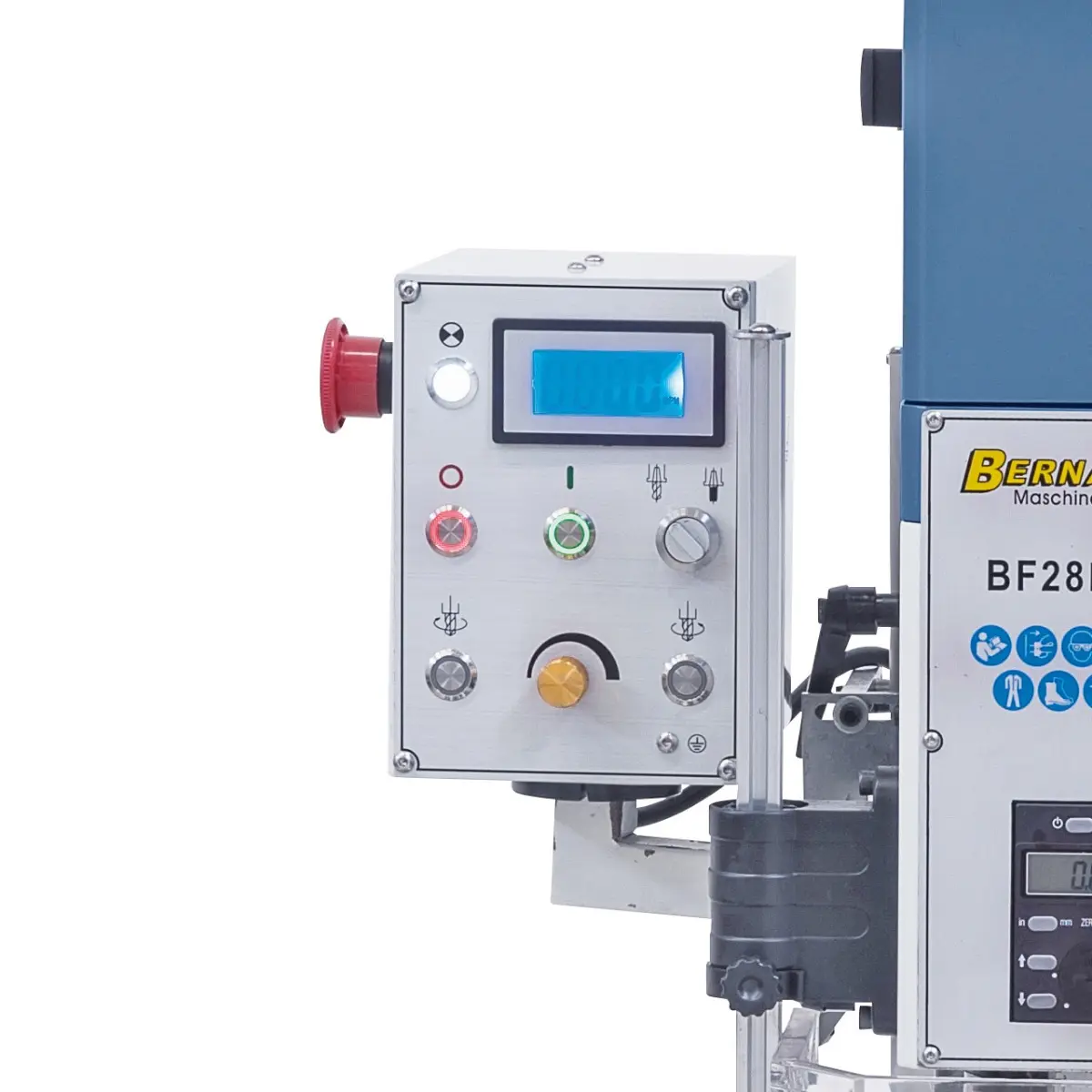

• Včetně digitálního zobrazení rychlosti a hloubky vrtání
• Standardně je stroj dodáván s nožním pedálem ke změně směru otáčení při řezání závitů

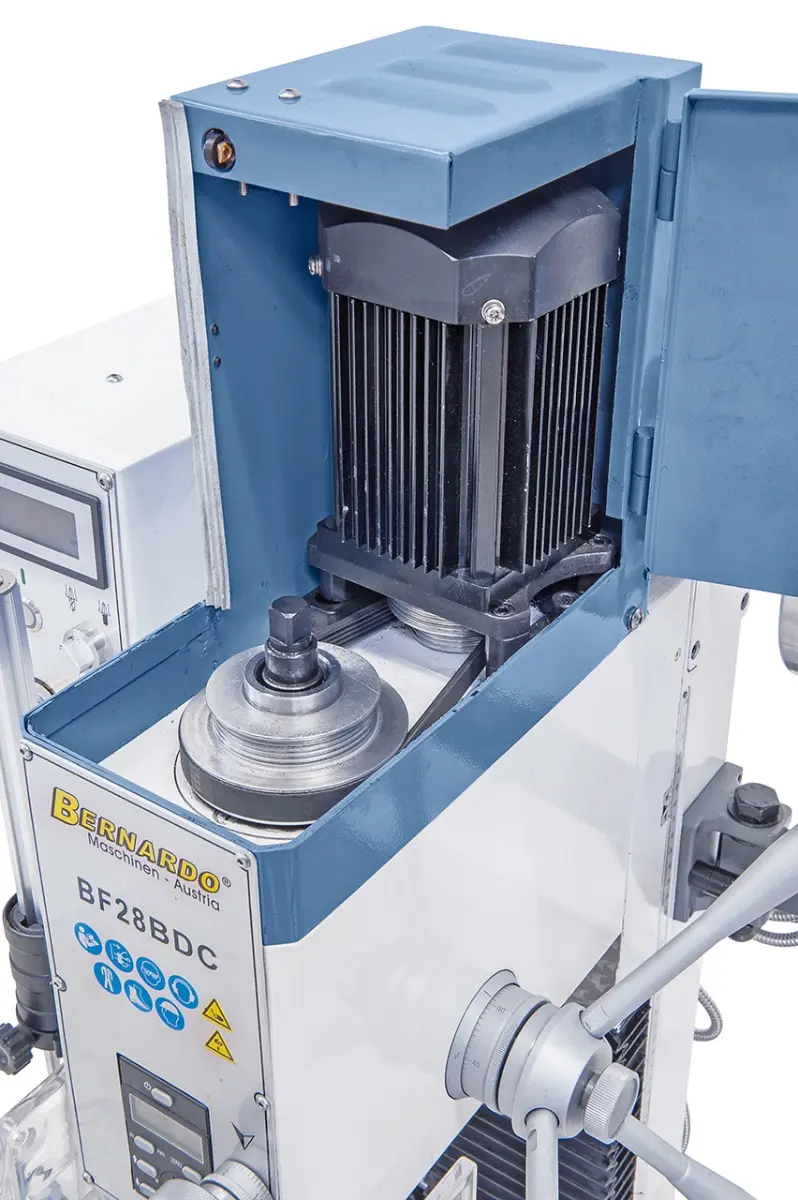

• Stejnosměrný motor pro optimální točivý moment v nižším rozsahu otáček
• Rybinové vedení pro osy x, y a z, nastavitelné pomocí klínových lišt
• Vysoká přesnost (≤0,015 mm) běhu vřetene díky přesným ložiskům

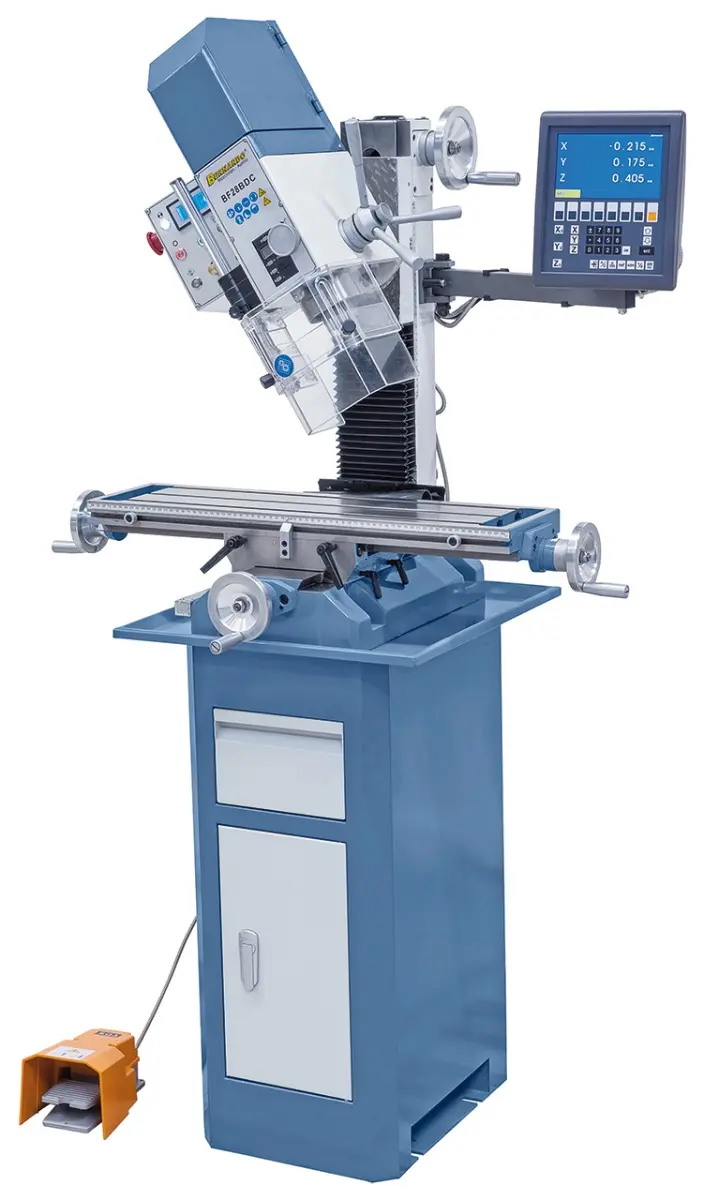

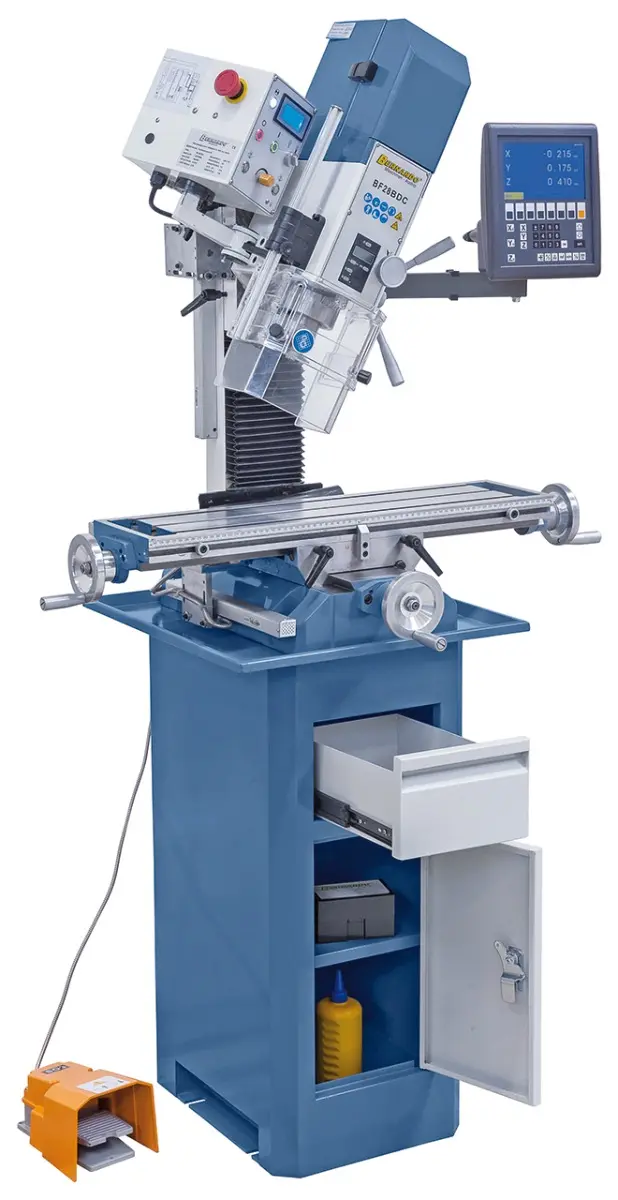

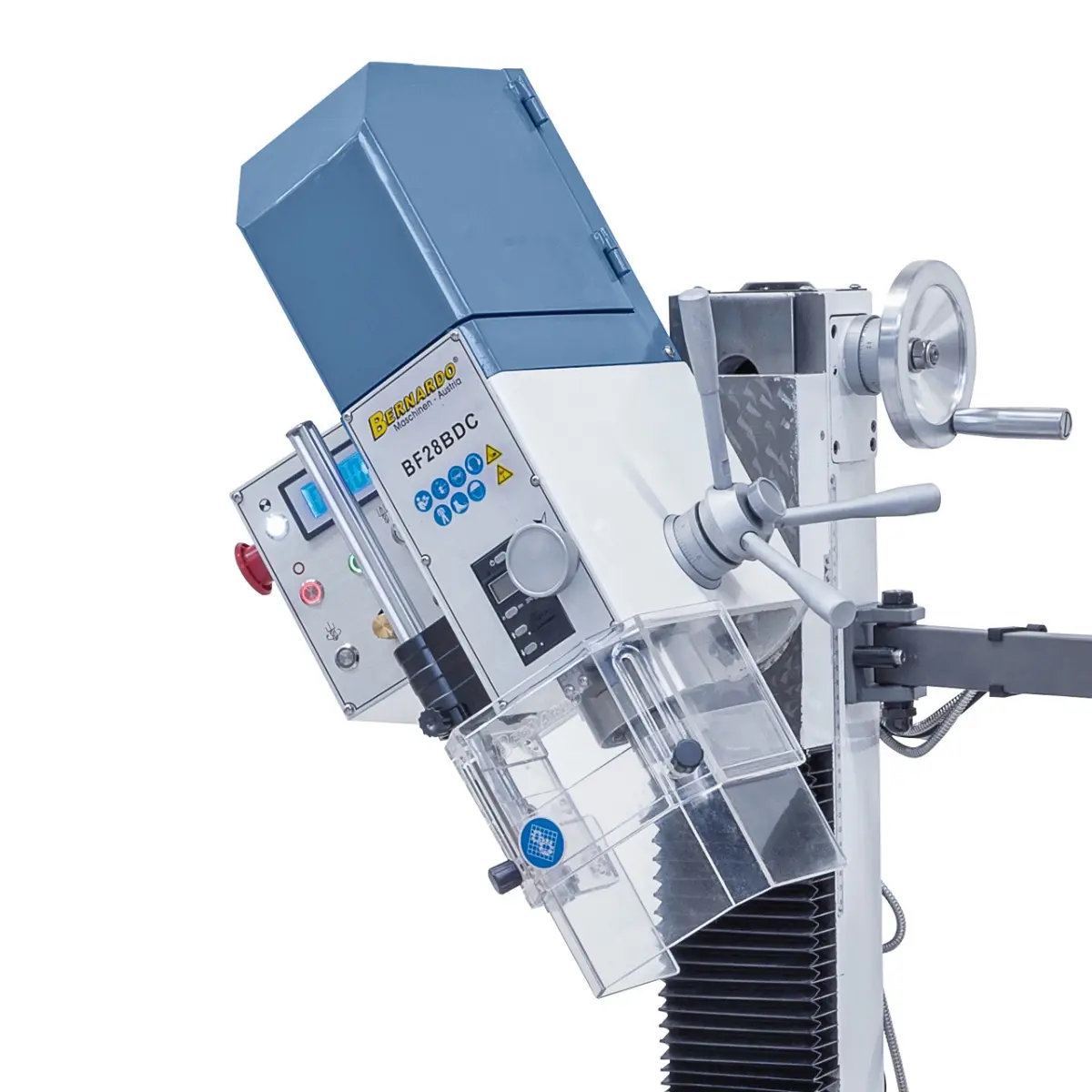

• Frézovací hlava je natáčecí na obě strany pro úhlové vrtání, frézování úkosů atd.

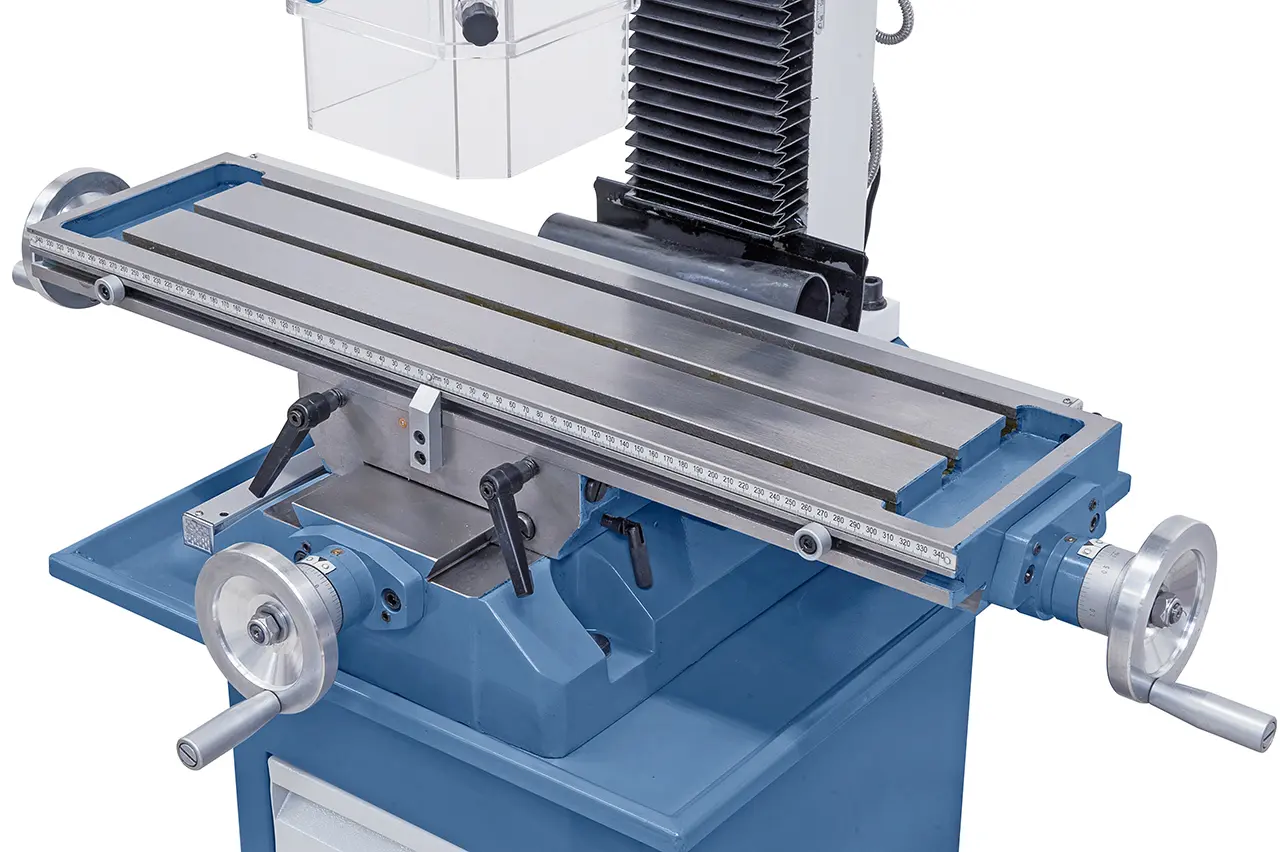

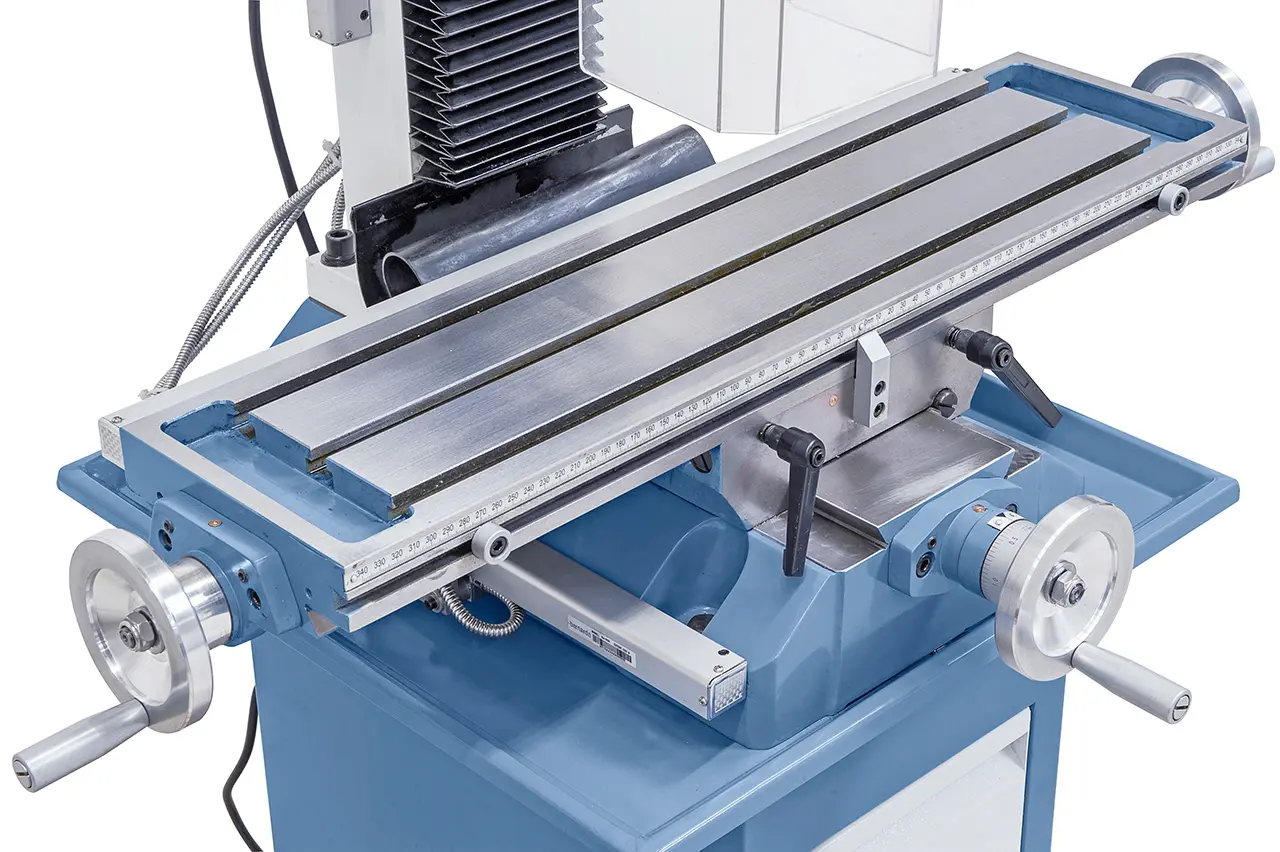

• Velký křížový stůl s T drážkami a precizně opracovaným povrchem
• Nastavení do záběru pomocí kliky, jemné seřízení pomocí ručního kola

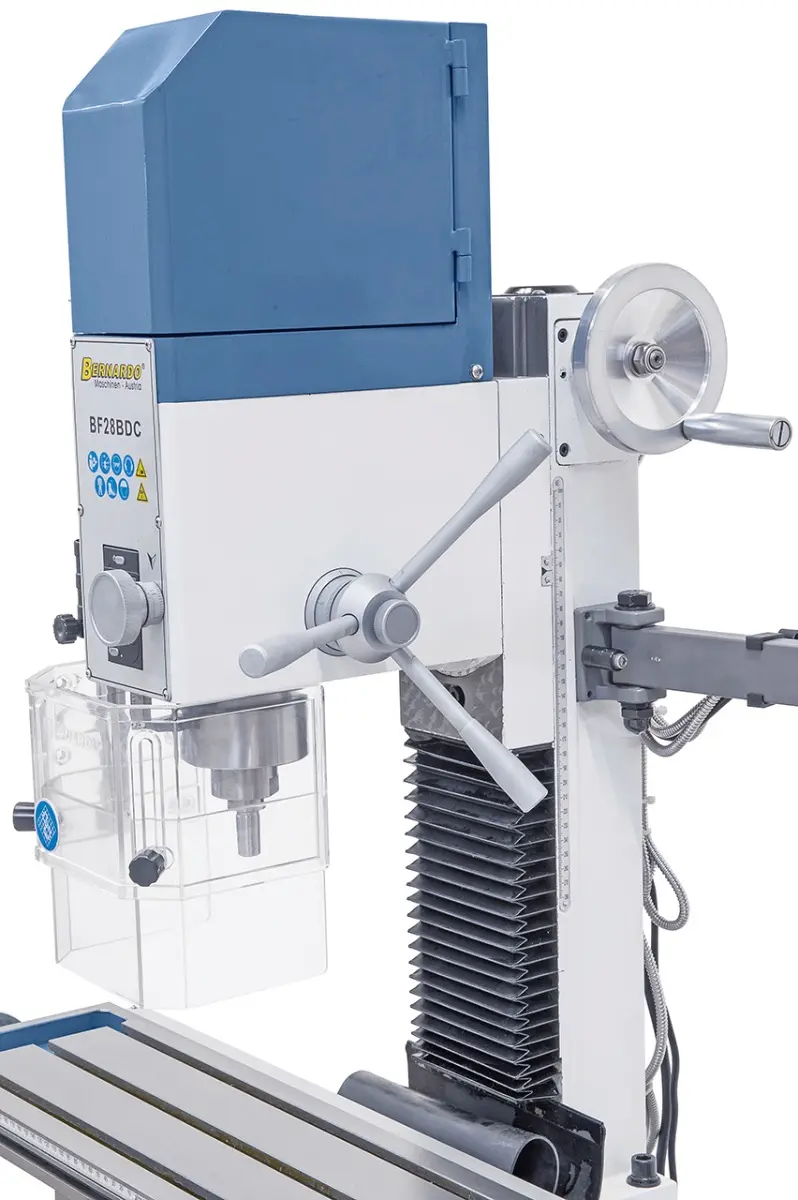

• Vysoká bezpečnost zajištěná výškově stavitelným ochranným krytem s mikrospínači

Součásti dodávky vrtačko-frézky Bernardo

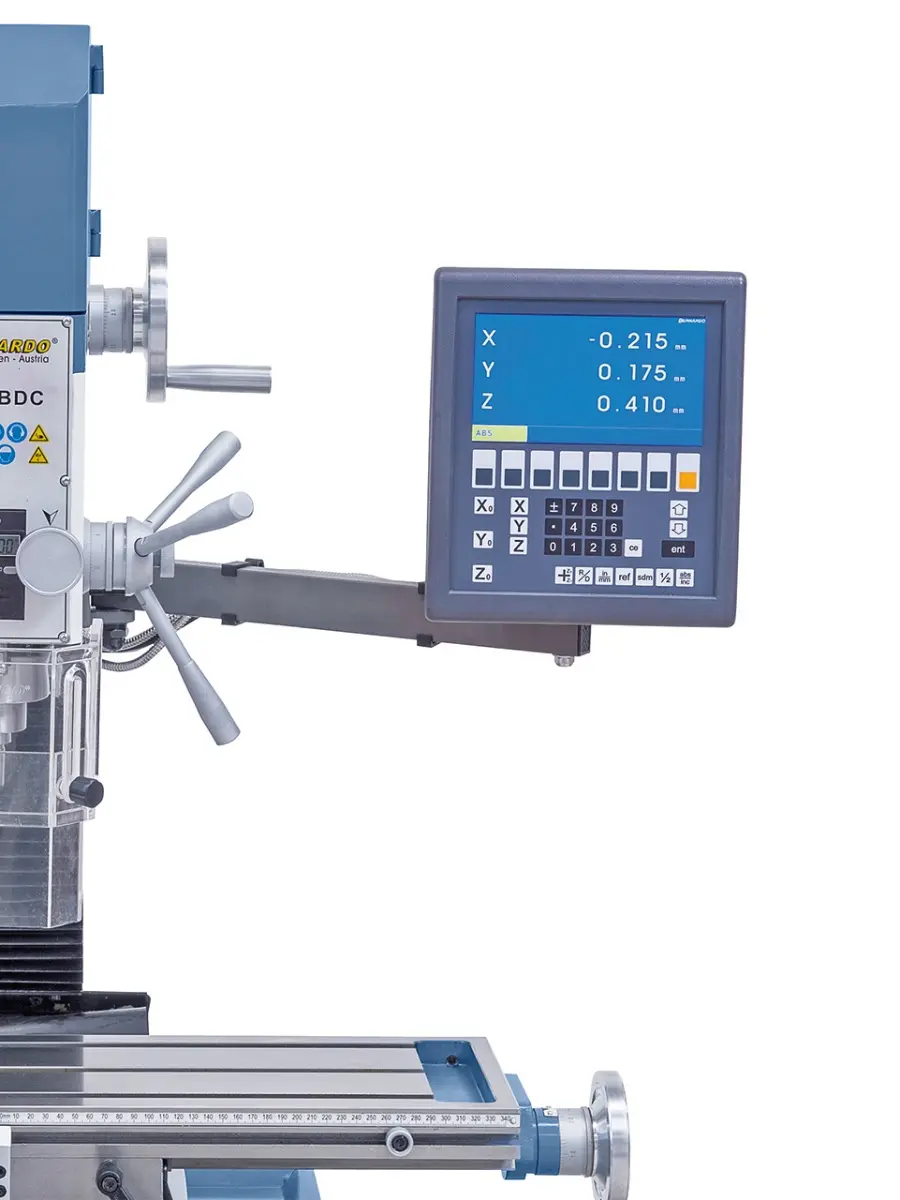

• Digitální odměřování tří os ES-12 V s LCD displejem
• Sklíčidlo 3 - 16 mm/B 16
• Upínací trn MK 3/B 16
• Upínací šroub M 12 ve vřeteni

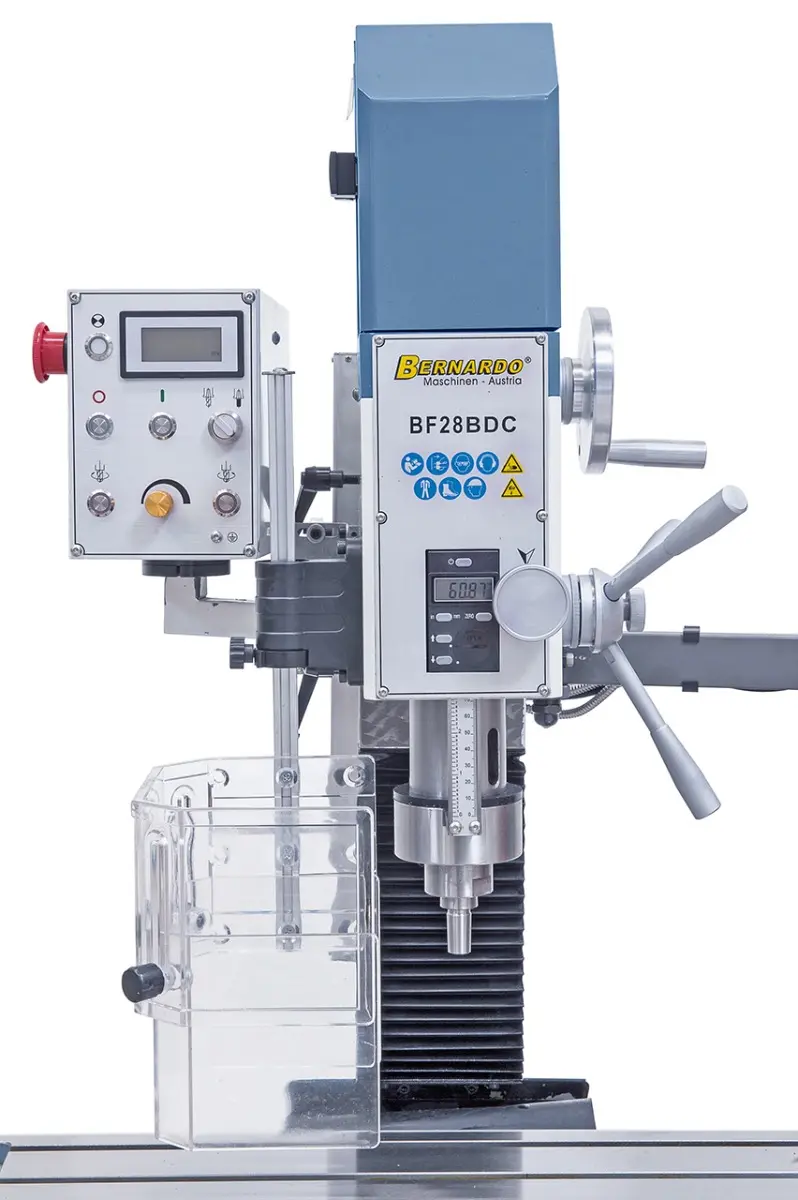

• Výškově stavitelný ochranný kryt
• Digitální zobrazení zdvihu pinoly
• Digitální zobrazení počtu otáček
• Zařízení pro řezání závitů
• Filtr EMC podle normy CE
• Nožní spouštěcí pedál
• Servisní a obslužné nářadí
