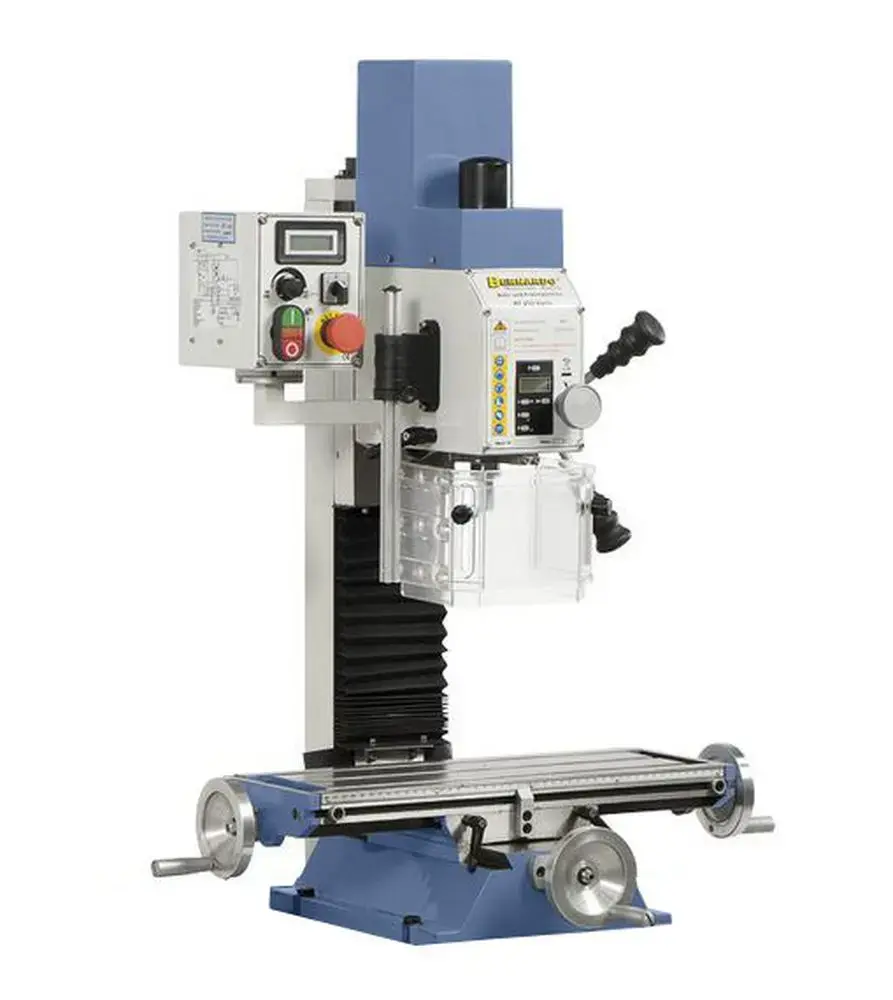

Vrtačko-frézka Bernardo KF 25 D Vario (BER021026)

Vrtačko-frézky série KF 25 jsou dodávány s digitálním ukazatelem otáček vřetene pinoly a zdvihu pinoly.
Využití tyto frézky nacházejí při přesných modelářských pracech. Další možnosti využití a uplatnění jsou v oblasti výuky.

• Mnohostranné využití např.při závitování, frézování drážek, atd.
• Dodáváno se směrem otáčení vřetena frézky vpravo i vlevo, což je výhodné především pro závitování
• Jednoduše a přehledně umístěné ovládací prvky
• Velký a masivní křížový stůl s integrovanou podélnou délkovou stupnicí

• Plynulá regulace otáček pro optimální nastavení řezných podmínek
• Dva rozsahy otáček pro maximální využití výkonu
• Vysoká přesnost pinoly použitím kuželikových ložisek (≤0,015 mm)
• Oboustranně výkyvná frézovací hlava, umožňující úkosové frézování, vrtání pod úhlem apod.

• Digitální zobrazení otáček vřetene a hloubky vrtání (zdvihu pinoly)

• Rybinové vedení je ve všech osách X, Y a Z s klínovými lištami pro vymezení vůle
• Nastavení pinoly probíhá pomocí ruční páky, jemné nastavení ručním kolem

Součásti dodávky vrtačko-frézky Bernardo KF 25 D Vario

• Upínací trn MK 2/B 16
• Utahovací tyč vřetene se závitem M 12
• Digitální zobrazení hloubky vrtání
• Digitální zobrazení otáček
• EMV-filtr dle CE normy
• Výškově stavitelný ochranný kryt
• Servisní nářadí

Technické parametry vrtačko-frézky Bernardo

• Motor - výkon S₁ 100% [W]: 600
• Motor - výkon S₆ 40% [W]: 900
• Napájecí napětí [V]: 230
• Max. průměr vrtáku [mm]: 20
• Max. průměr nožové hlavy [mm]: 63
• Max. průměr stopkové frézy [mm]: 20
• Vyložení [mm]: 170
• Vrtací hloubka [mm]: 52
• Otáčky vřetene, plynulé [U.min^-1]: 50 ÷ 1 125 / 100 ÷ 2 250
• Kužel vřetena: MK 2
• Velikost stolu [mm]: 500 x 180
• Posuv (x / y) [mm]: 305 / 150
• Úhel naklopení frézovací hlavy [°]: ±90
• Výškové nastavení frézovací hlavy [mm]:275
• Vzdálenost vřeteno / stůl [mm]: 45 ÷ 325
• Velikost T-drážky [mm]: 12
• Rozměry (š x h x v) [mm]: 750 x 560 x 930
• Hmotnost [kg]: 110
