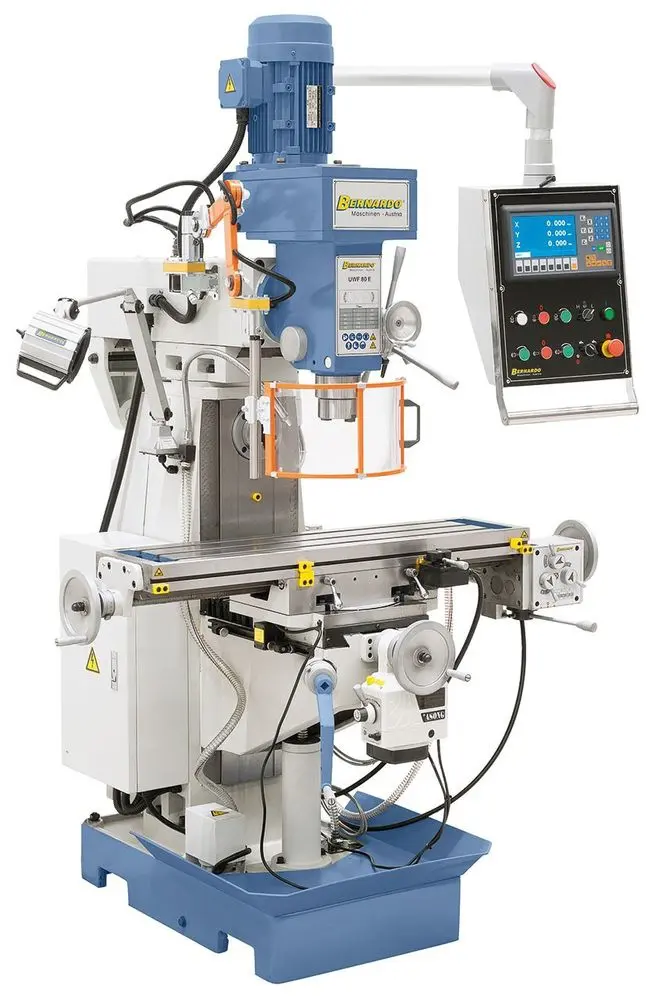

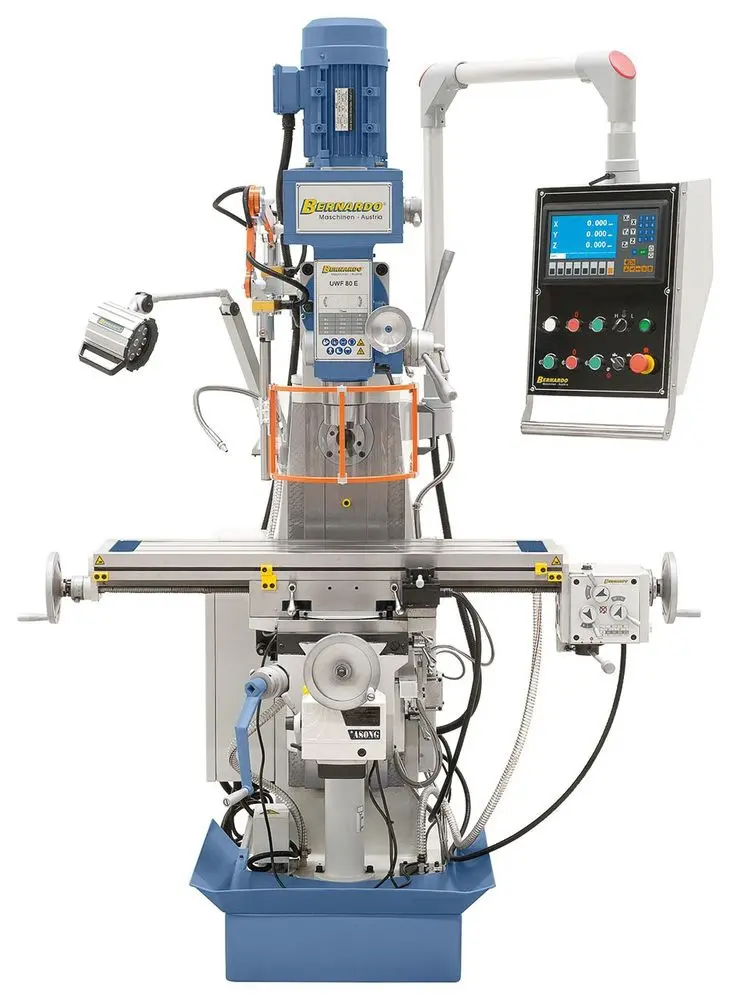

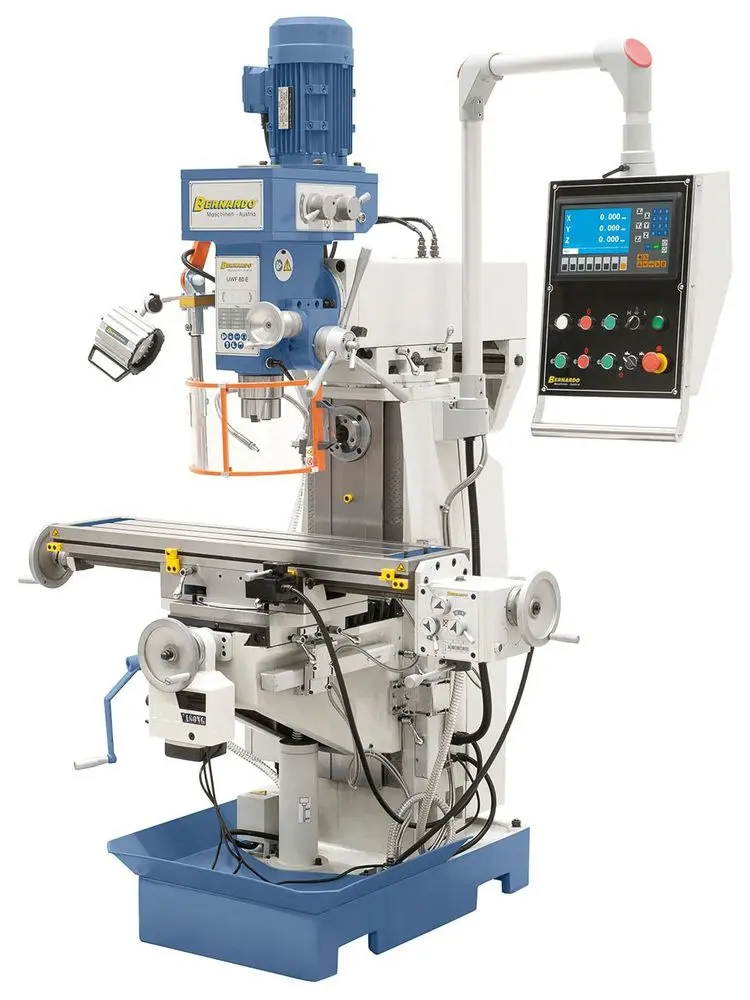

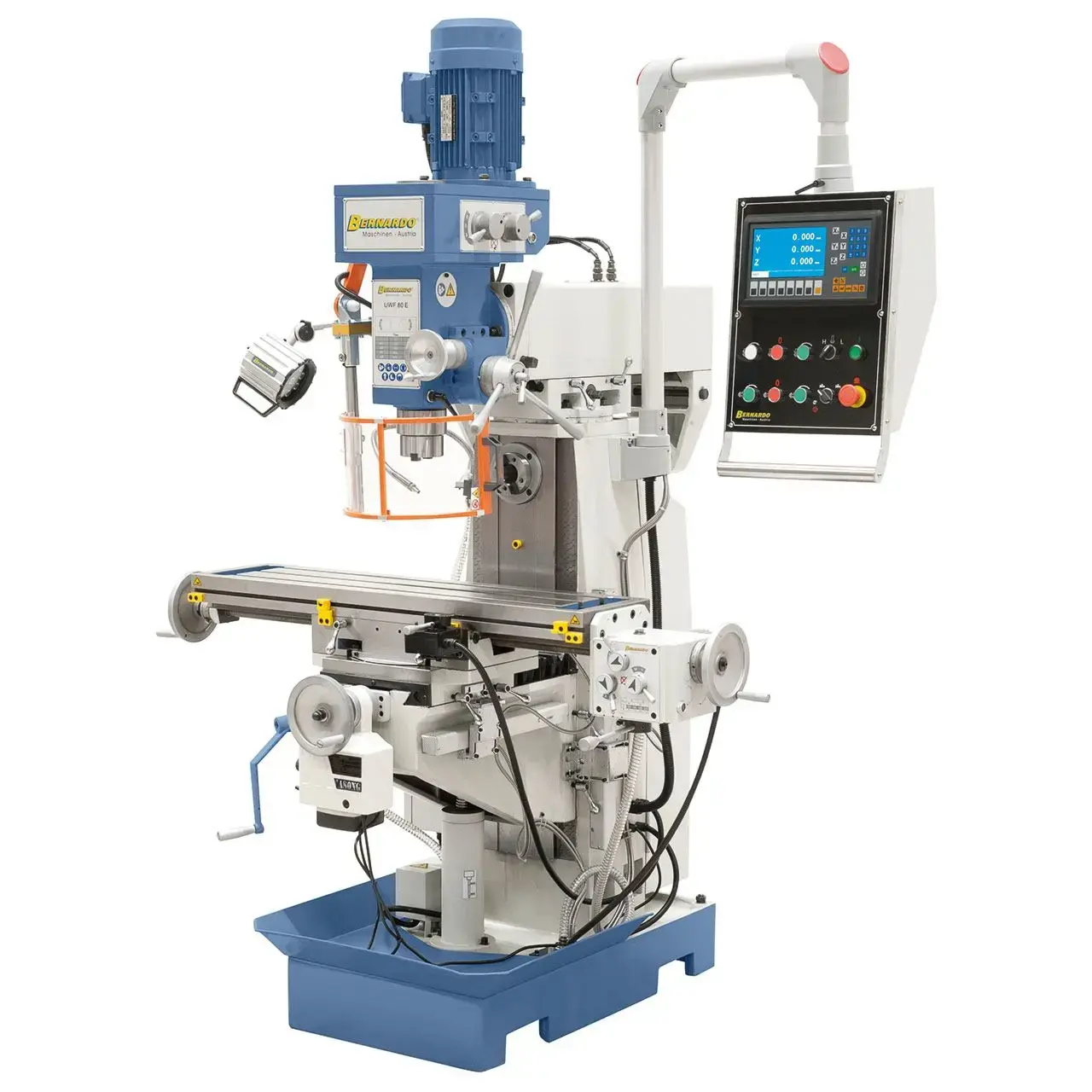

Univerzální frézka Bernardo UWF 80 E s digitálním odměřováním a posuvem osy Y (BER021211BXL)

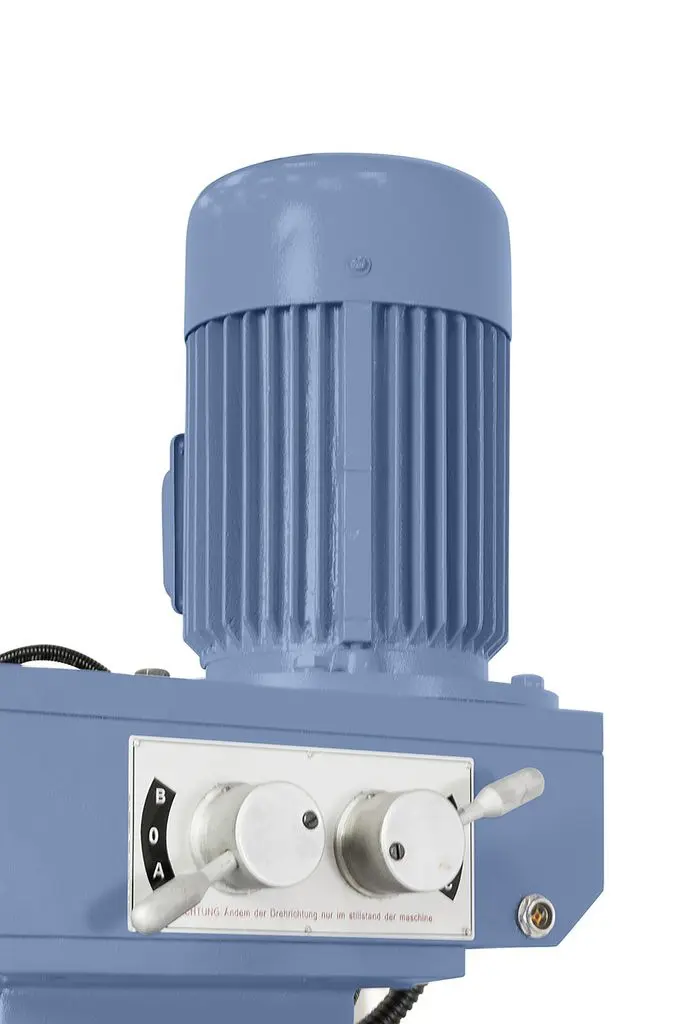

• Výkon motoru (vertikální vřeteno) [W]: 850 / 2 220
• Výkon motoru (horizontální vřeteno) [W]: 2 200
• Napětí [V] / [Hz]: 400 / 50
• Velikost stolu [mm]: 1 000 x 240
• Upínání ve vřetenu: ISO 40
• Počet otáček vřetena (vertikální) [U.min^-1]: (8) 115 ÷ 1 750
• Počet otáček vřetena (horizontální) [U.min^-1]: (9) 60 ÷ 1 350
• Zdvih pinoly [mm]: 125
• Dráha pojezdu - podélně (x) [mm]: 590
• Dráha pojezdu - příčně (y) [mm]: 180
• Dráha pojezdu - vertikálně (z) [mm]: 320
• Vzdálenost vřeteno / stůl [mm]: 0 ÷ 375
• Vyložení [mm]: 230 ÷ 685
• Naklopení stolu [°]: ±45
• Naklopení hlavy [°]: ±90
• Rozsah posuvu [mm.min^-1]: (8) 32 ÷ 700
• Šířka T-drážky [mm]: 16
• Rozměry (š x h x v) [mm]: 1 500 x 1 430 x 2 100
• Hmotnost ca. [kg]: 980

Univerzální frézka Bernardo UWF 80 E s digitálním odměřováním a posuvem osy X, Y

Robustní univerzální frézka UWF 80 E je svou kombinací horizontálně a vertikálně uložených vřeten vhodná pro kusovou i malosériovou výrobu.
S pomocí stolu o rozměrech 1000 x 240 mm je možno obrábět i velmi rozměrné obrobky.

• Rozšířené možnosti využití stroje pomocí horizontálního a vertikálního vřetene
• Frézovací stůl je otočný ±45° (vpravo-vlevo)
• Vysoká přesnost chodu vřetene ≤0,015 mm - přesná kuželíková ložiska

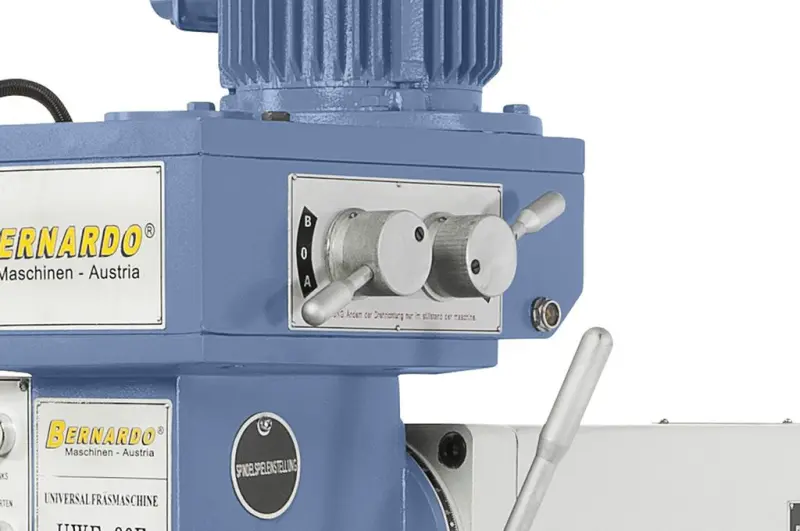

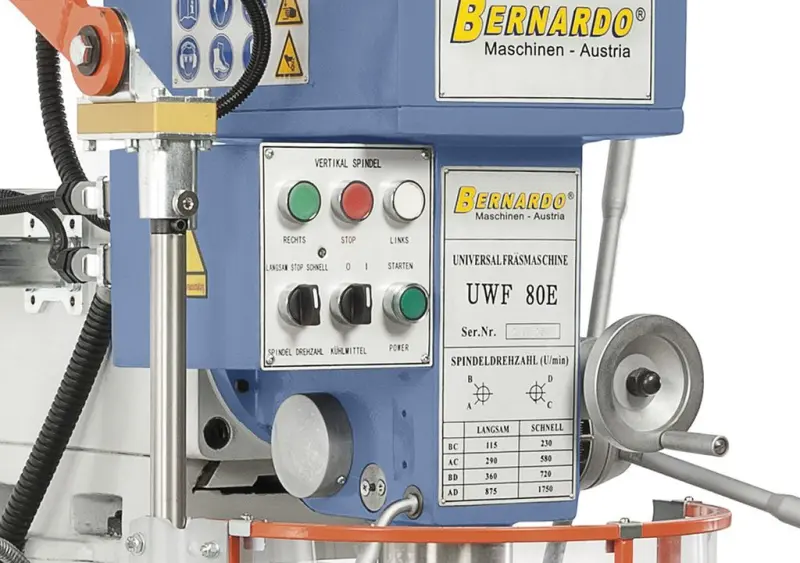

• Komfortní a přehledné ovládací prvky pro snadné a rychlé přizpůsobení otáček

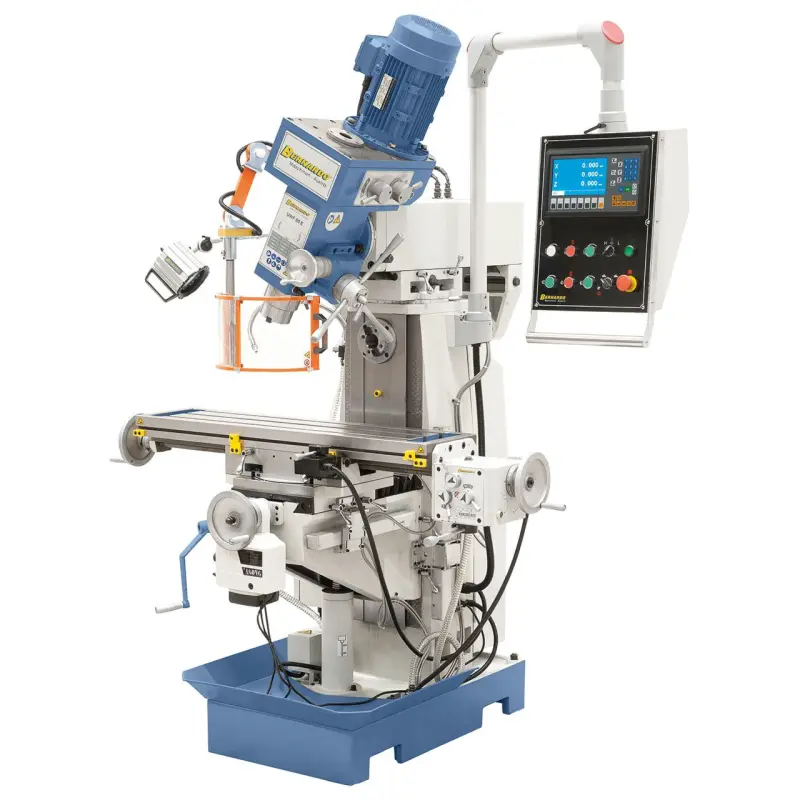

• Natáčecí frézovací hlava ±90°
• Upínací plocha stolu 1000 x 240 mm

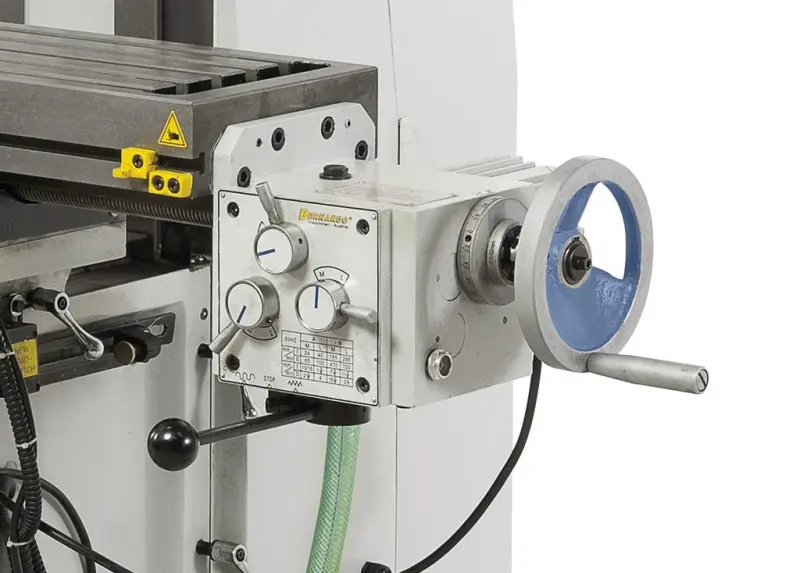

• Automatický posuv stolu v ose X a Y včetně rychloposuvu je součástí dodávky stroje

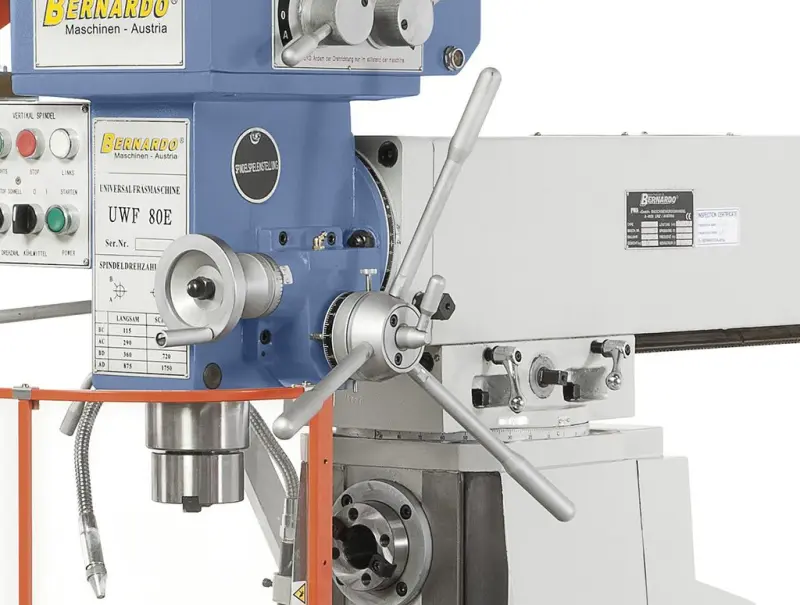

• Frézování: přistavení pinoly do záběru ručním kolečkem
• Vrtání: přistavení pinoly do záběru vratidlovým kolem
• Přepínání hrubého ručního posuvu na jemný pomocí spojky
• Pravý a levý směr otáčení vhodný pro řezání závitů
• Seřizovatelné vedení převodové hlavy v rybinových drážkách
• Přesně opracovaný křížový stůl s T-drážkami

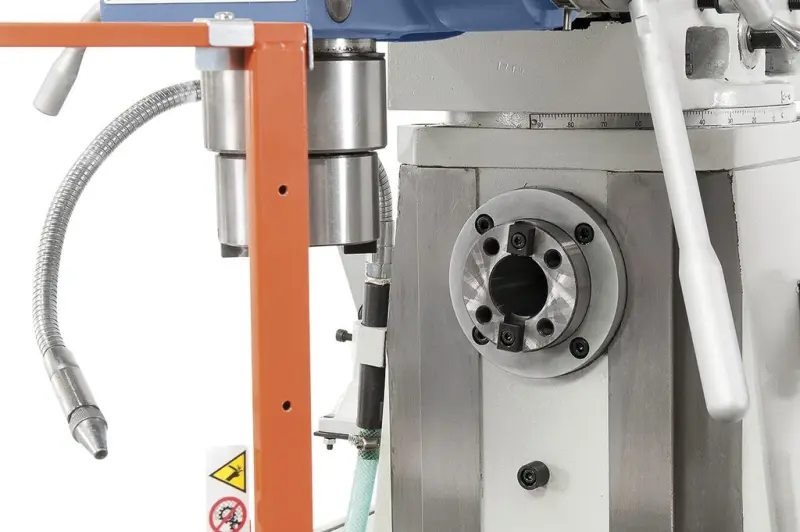

• Mnohostranné využití frézky díky horizontálnímu vřetenu

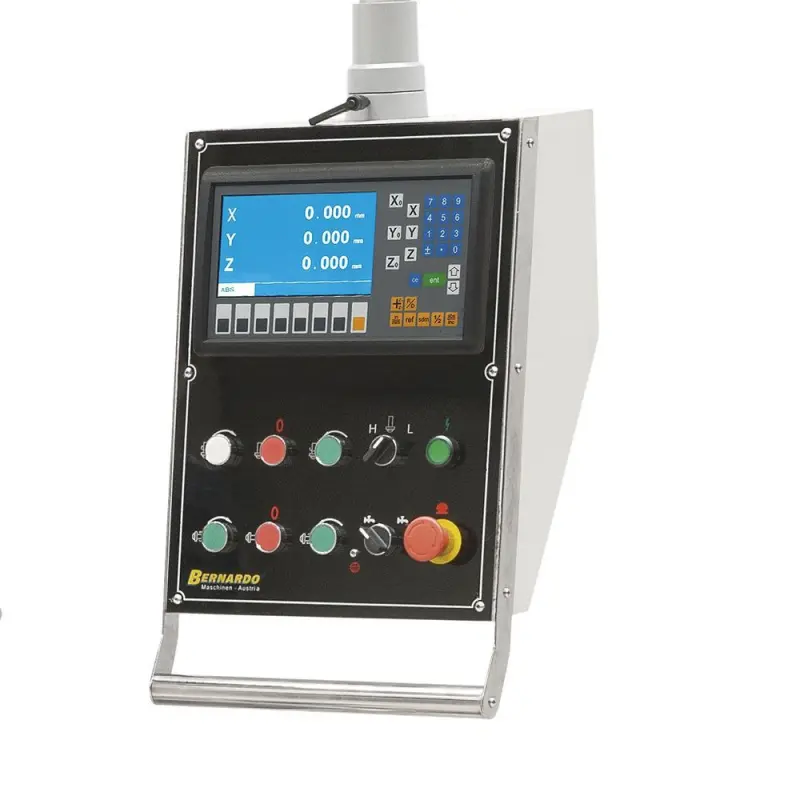

• Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z

Součásti dodávky univerzální frézky Bernardo

• Upínací šroub M 16 ve vřeteni
• LED pracovní osvětlení
• Chladicí zařízení
• Strojní posuv frézovacího stolu v ose X. Rozsah posuvu osy X se sníží na hodnotu 500 mm

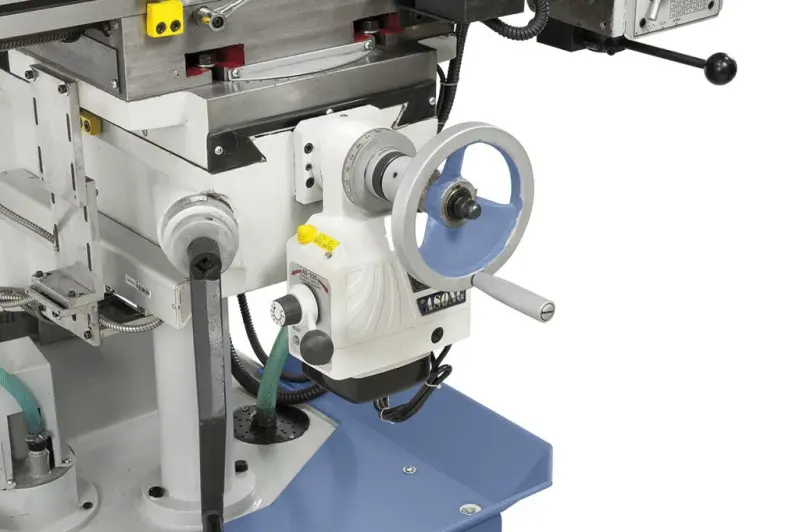

• Automatický posuv frézovacího stolu v ose Y
• Redukce ISO 40 / MK 3
• Redukce ISO 40 / MK 2
• Redukce ISO 40 / B 18
• Dlouhý frézovací trn ISO 40 / 27 mm
• Horizontální opěrné ložisko
• 3osé digitální odměřování s LCD displejem

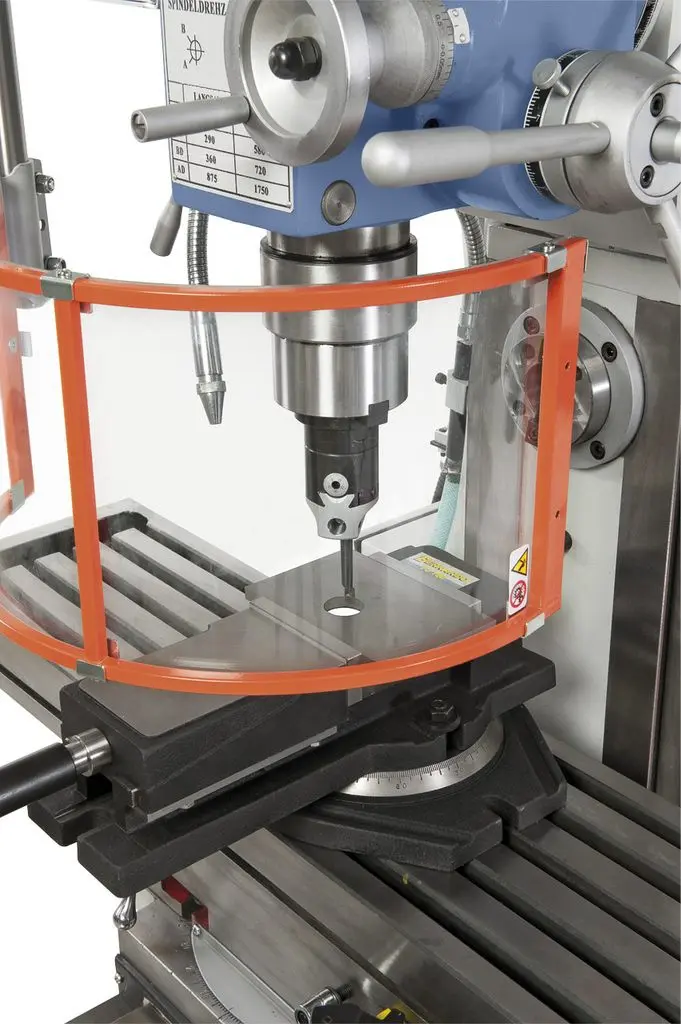

• Nastavitelný ochranný kryt

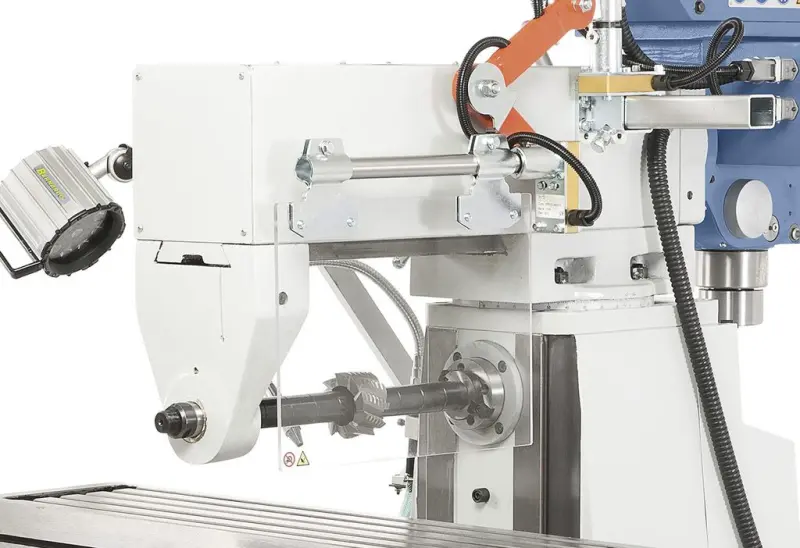

• Ochranný kryt pro horizontální frézování
• Servisní a obslužné nářadí
