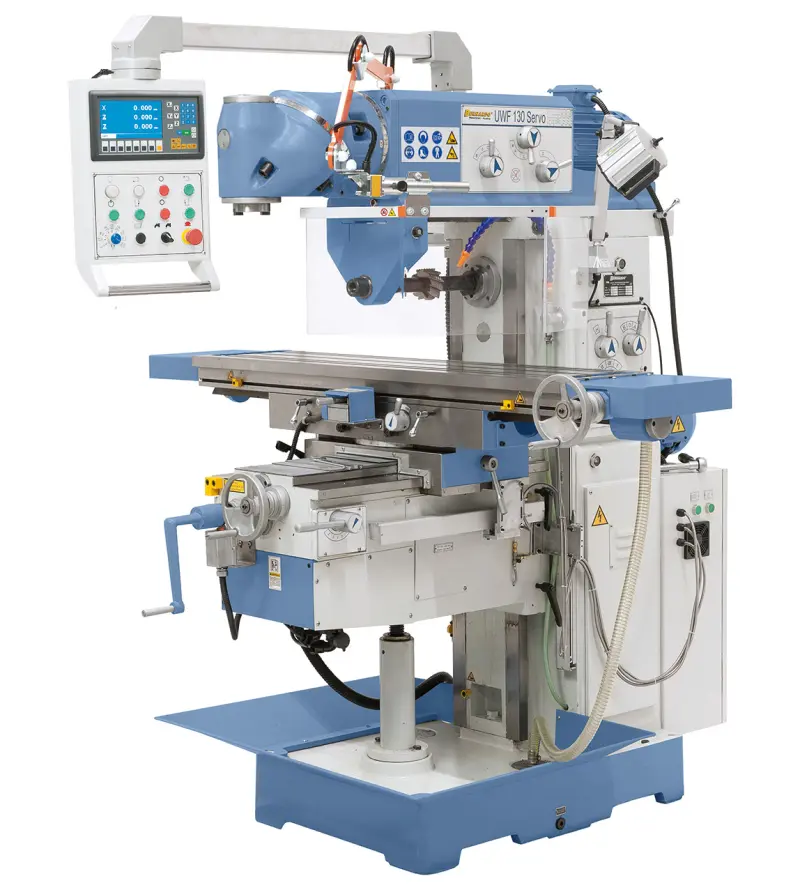

Univerzální frézka Bernardo UWF 130 Servo (BER021283XL)

• Výkon motoru (horizontální vřeteno) [W]: 3 000
• Výkon motoru (vertikální vřeteno) [W]: 3 000
• Výkon servo motoru [W]: 1 500
• Krouticí moment servo motoru [Nm]: 10
• Rozměry stolu [mm]: 1 370 x 320
• Upínání ve vřetenu (horizontální): ISO 40
• Upínání ve vřetenu (vertikální): ISO 40
• Otáčky vřetena, horizontálně [U.min^-1]: (12) 35 ÷ 1 500
• Otáčky vřetena, vertikálně [U.min^-1]: (11) 45 ÷ 1 660
• Dráha pojezdu (podélný) (x) [mm]: 1 000
• Dráha pojezdu (příčný) (y) [mm]: 360
• Dráha pojezdu (vertikální) (z) [mm]: 400
• Vzdálenost vřeteno / stůl, horizontálně [mm]: 30 ÷ 430
• Vzdálenost vřeteno / stůl, vertikálně [mm]: 210 ÷ 805
• Vyložení [mm]: 305 ÷ 805
• Natáčení stolu [°]: ±45
• Max. nosnost – kříž. stolu [kg]: 300
• Posuv podélný [mm.min^-1]: (8) 30 ÷ 830
• Posuv příčný [mm.min^-1]: (8) 30 ÷ 830
• Posuvy vertikální [mm.min^-1]: (8) 23 ÷ 625
• Rychloposuv v ose X, Y a Z [mm.min^-1]: 1 000 / 1 000 / 750
• Velikost T-drážky (3x) [mm]: 14
• Výkon motoru chlazení [W]: 90
• Chladicí výkon [l.min^-1]: 25
• Rozměry (š x h x v) [mm]: 1 840 × 1 830 × 2 050
• Hmotnost [kg]: 1 540

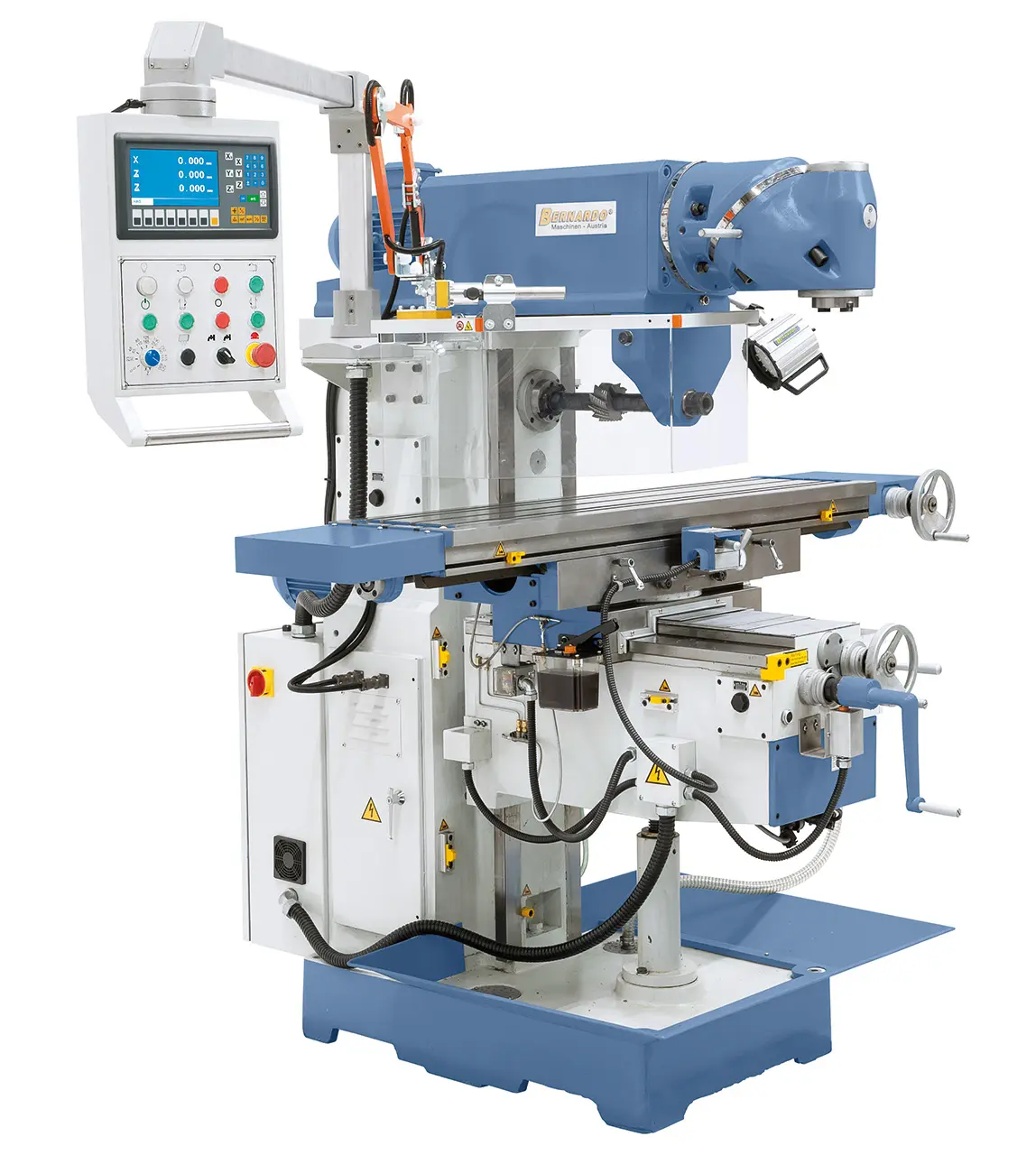

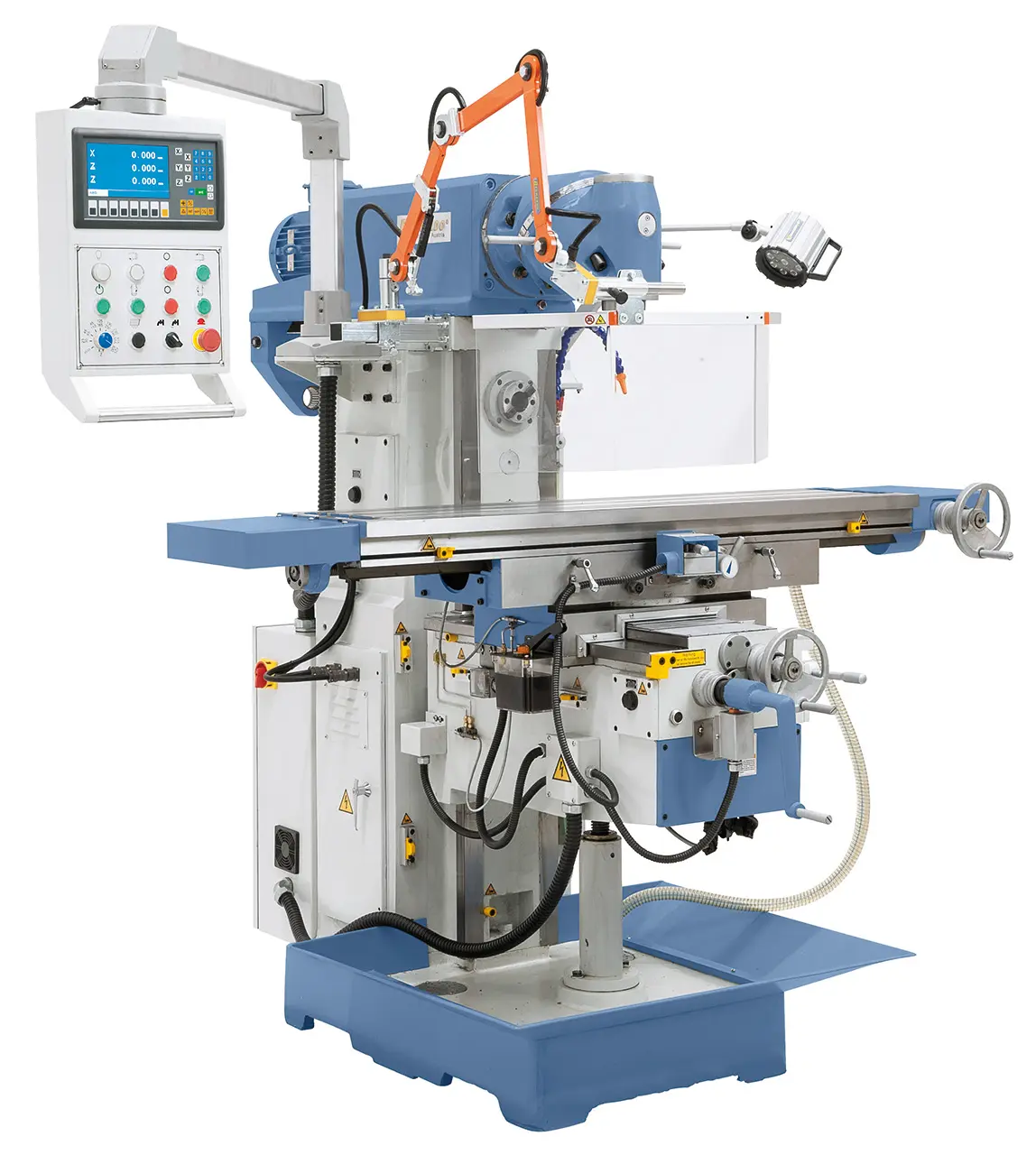

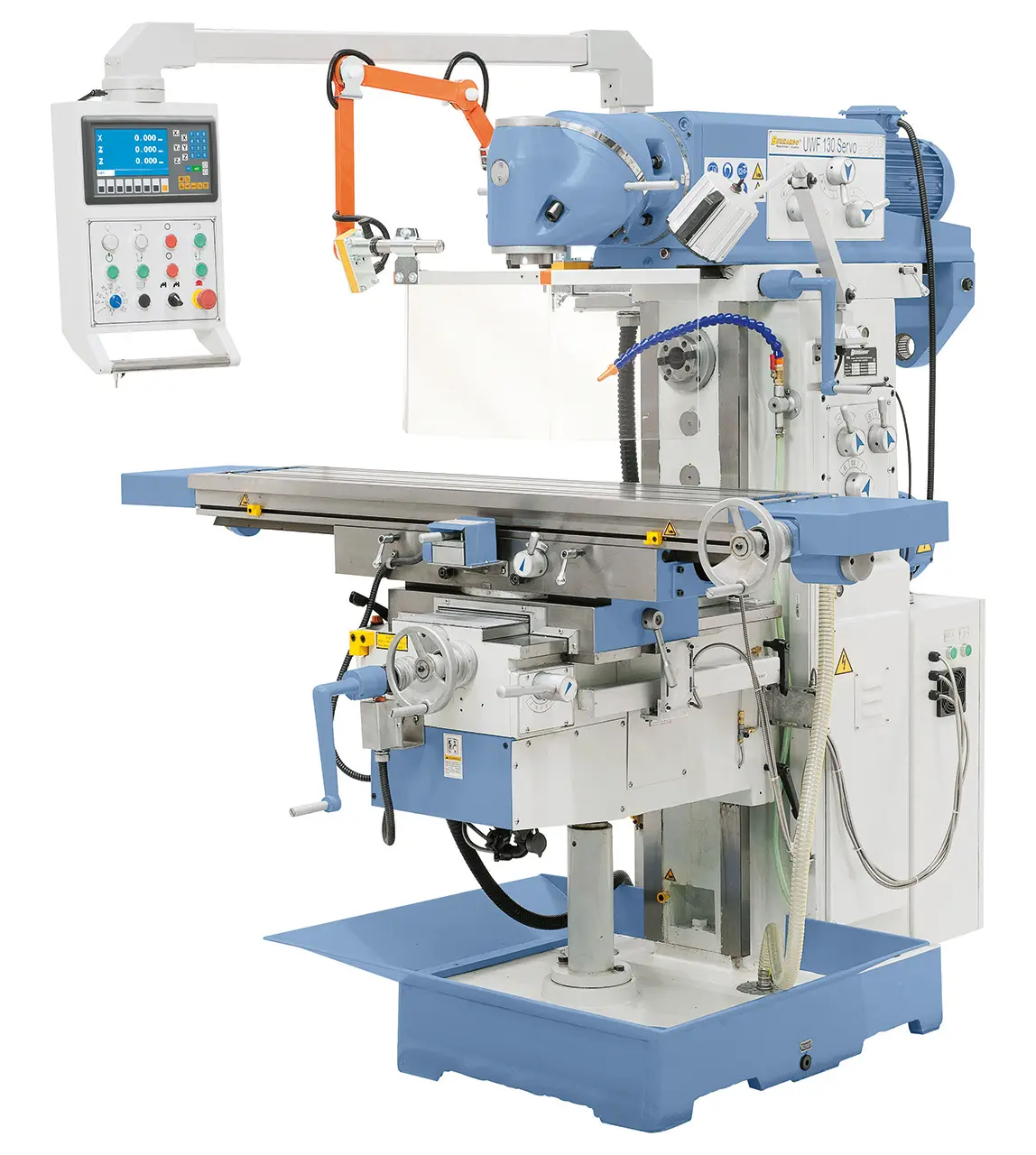

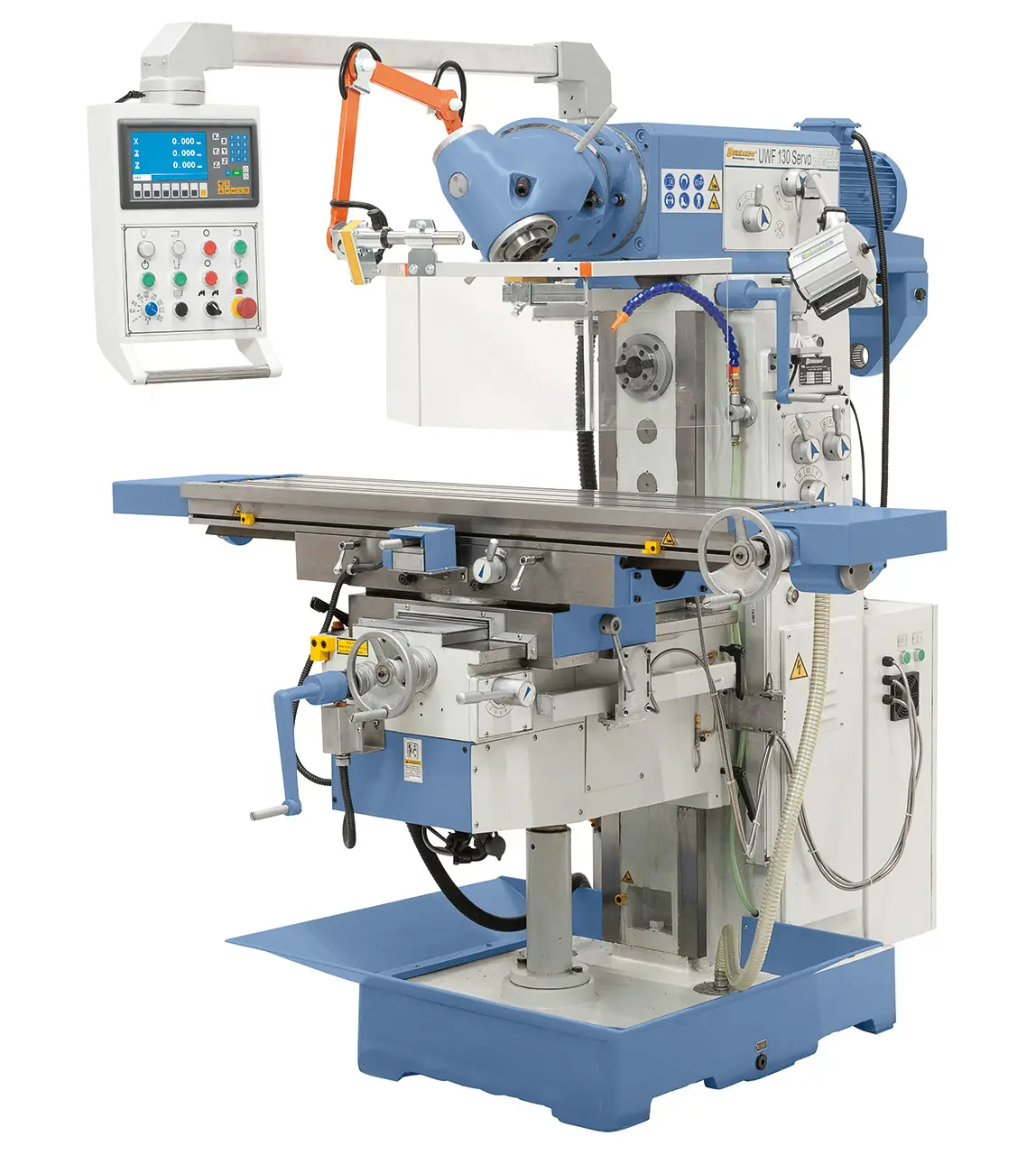

Univerzální frézka Bernardo UWF 130 Servo s digitálním zobrazením

Univerzální frézka UWF 130 Servo s nastavitelným horním ramenem je další vylepšení typu UWF 130.

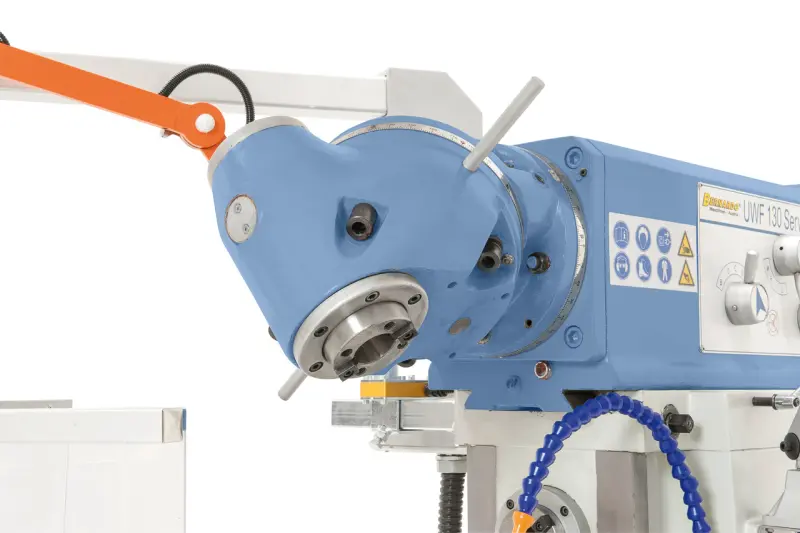

Frézovací hlava otočná v úhlu 360°, pojezd 1000 mm v ose X a strojní posuvy poháněné servomotorem činí tento obráběcí stroj velmi univerzálním.

• Seriově je dodávána se Servomotorem pro strojní posuvy a rychloposuvy v osách X, Y a Z-

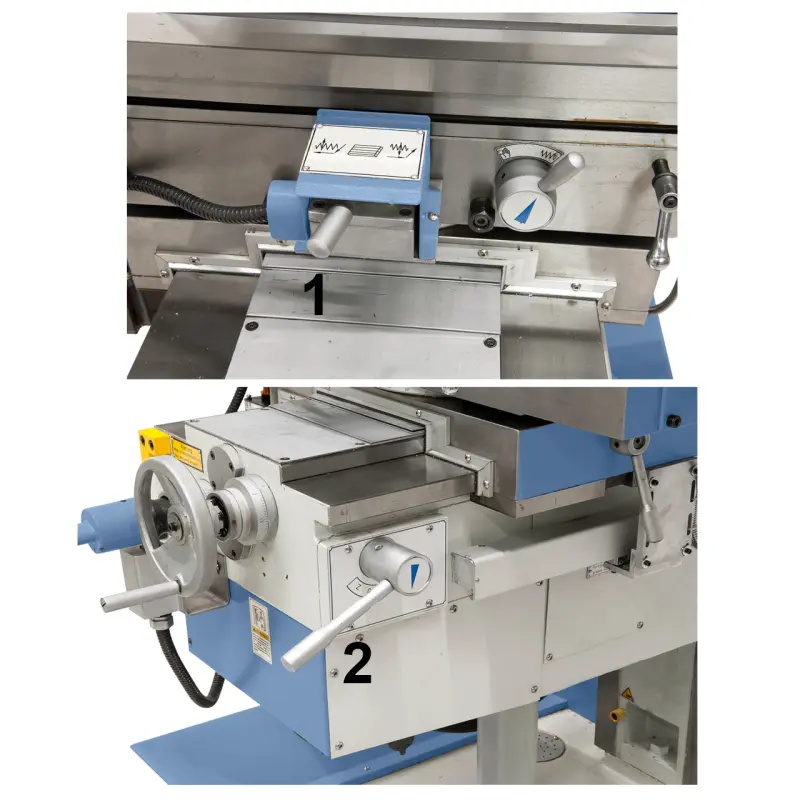

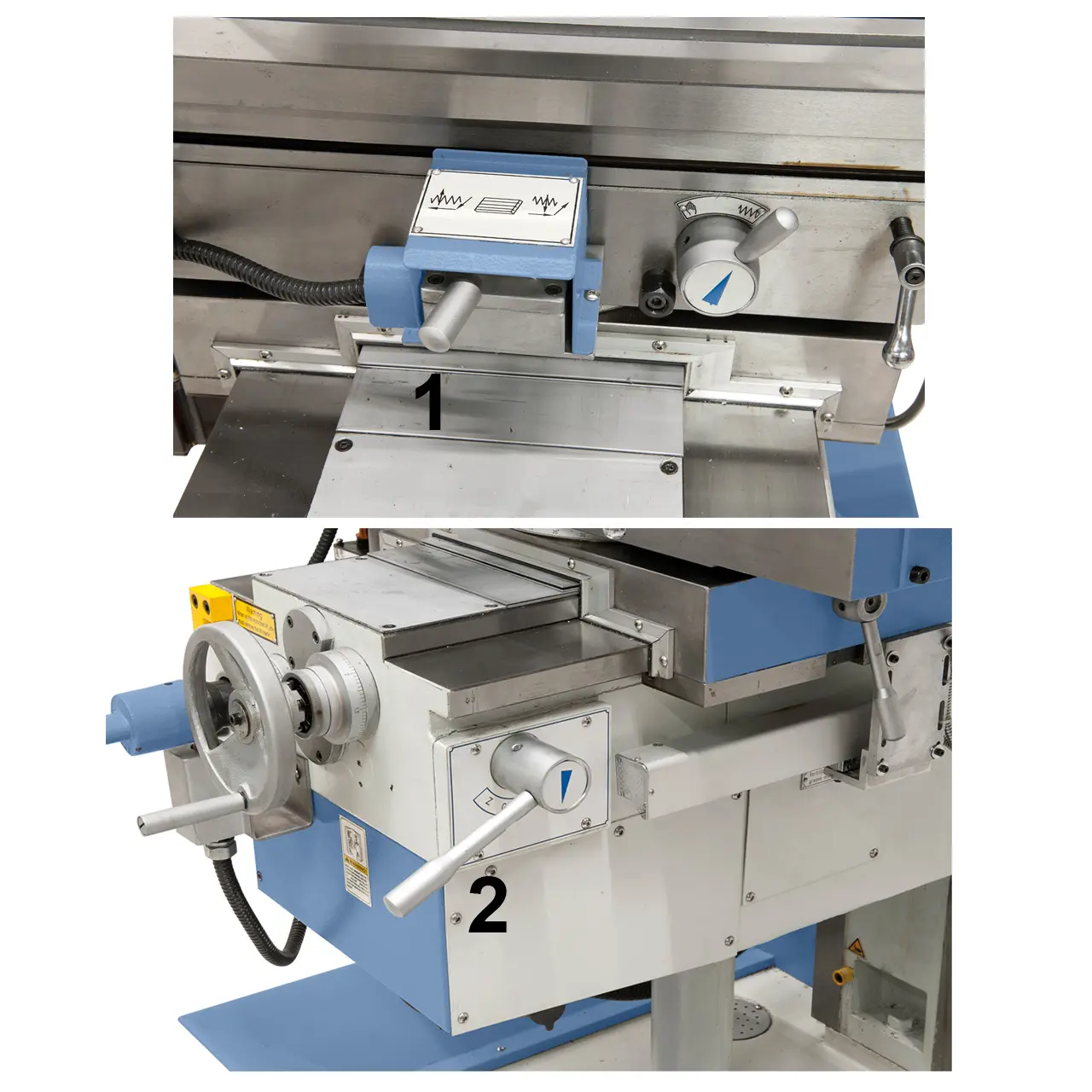

• Ovládání pojezdu stolu v ose x se provádí na přední straně stolu

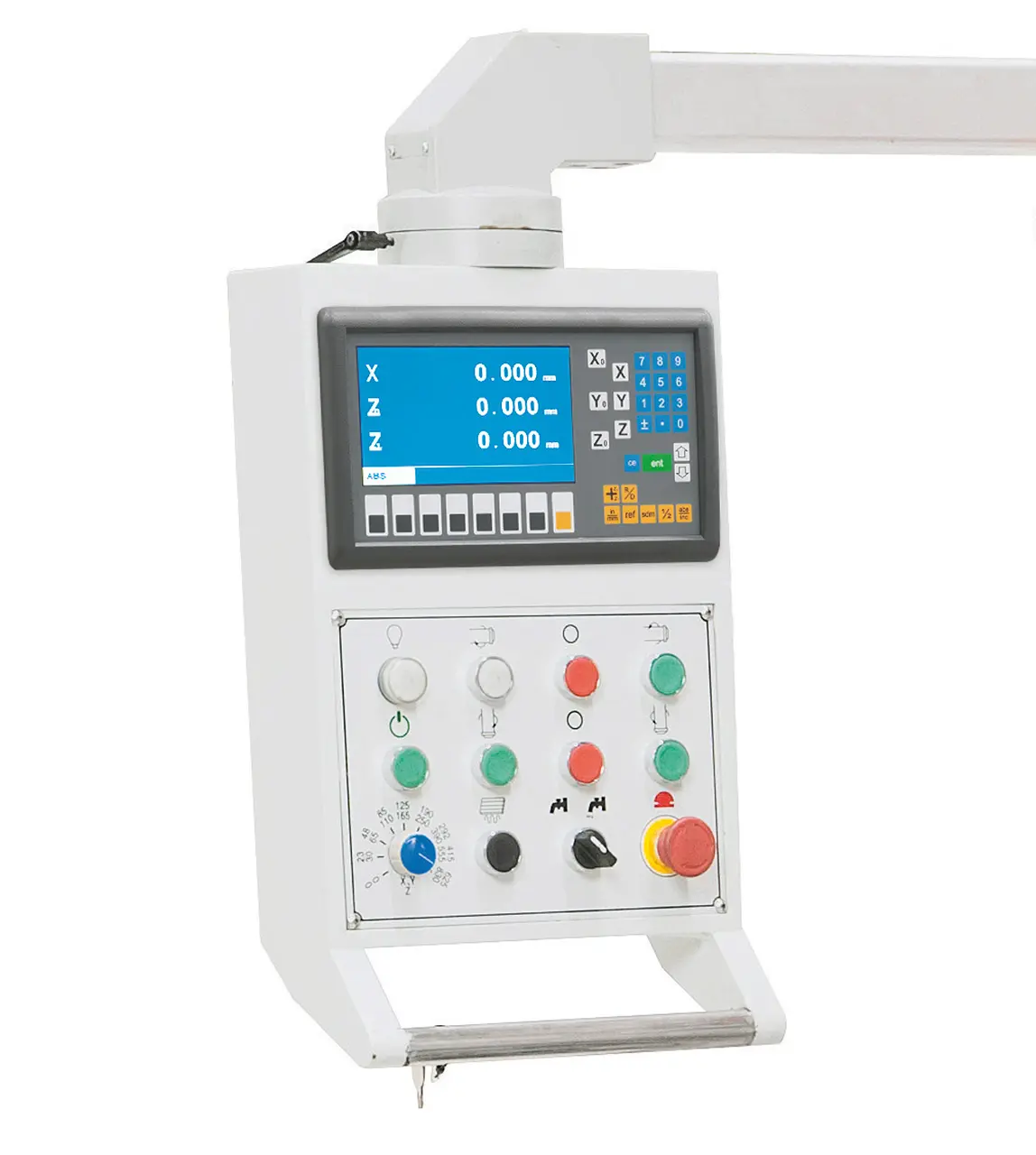

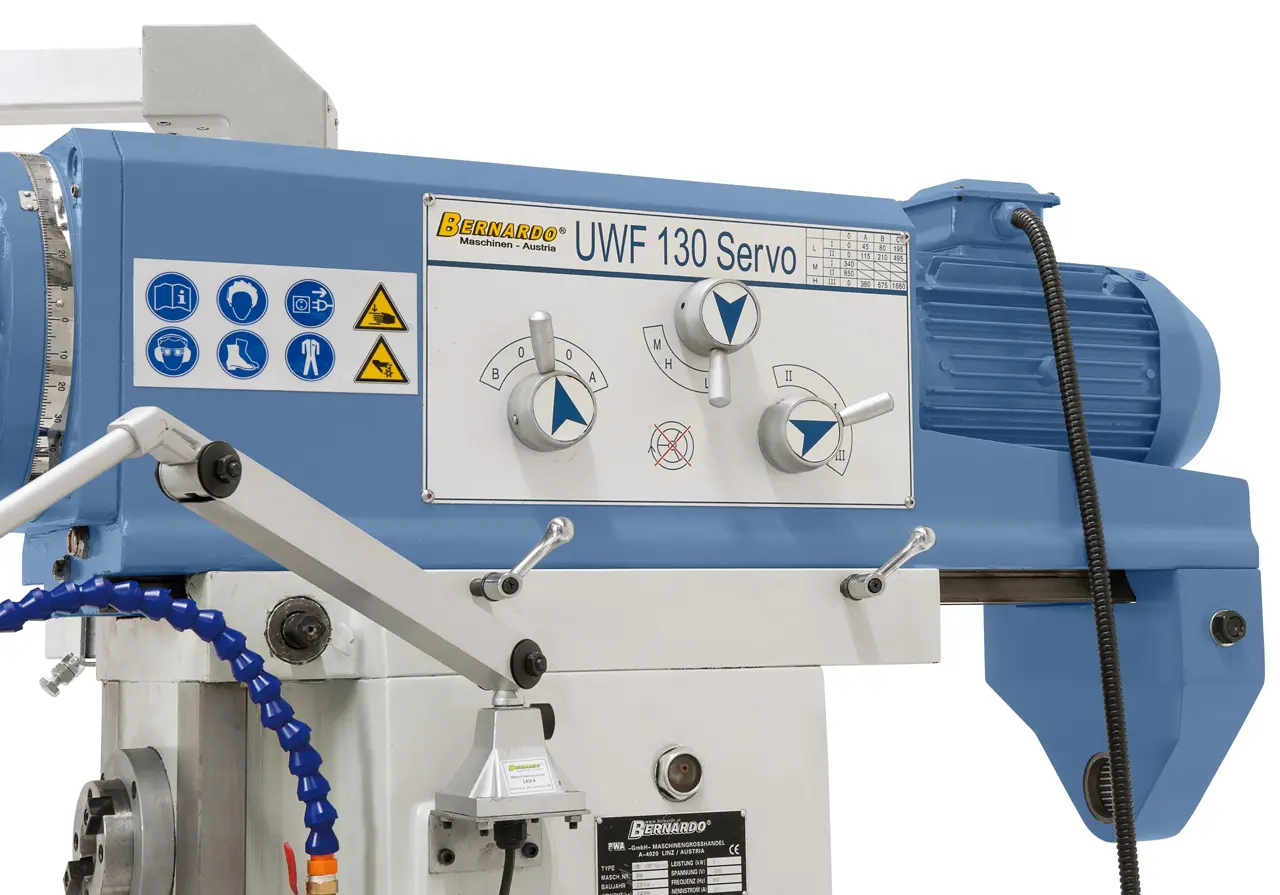

• Otočný ovládací panel s ergonomicky umístěnými ovladači

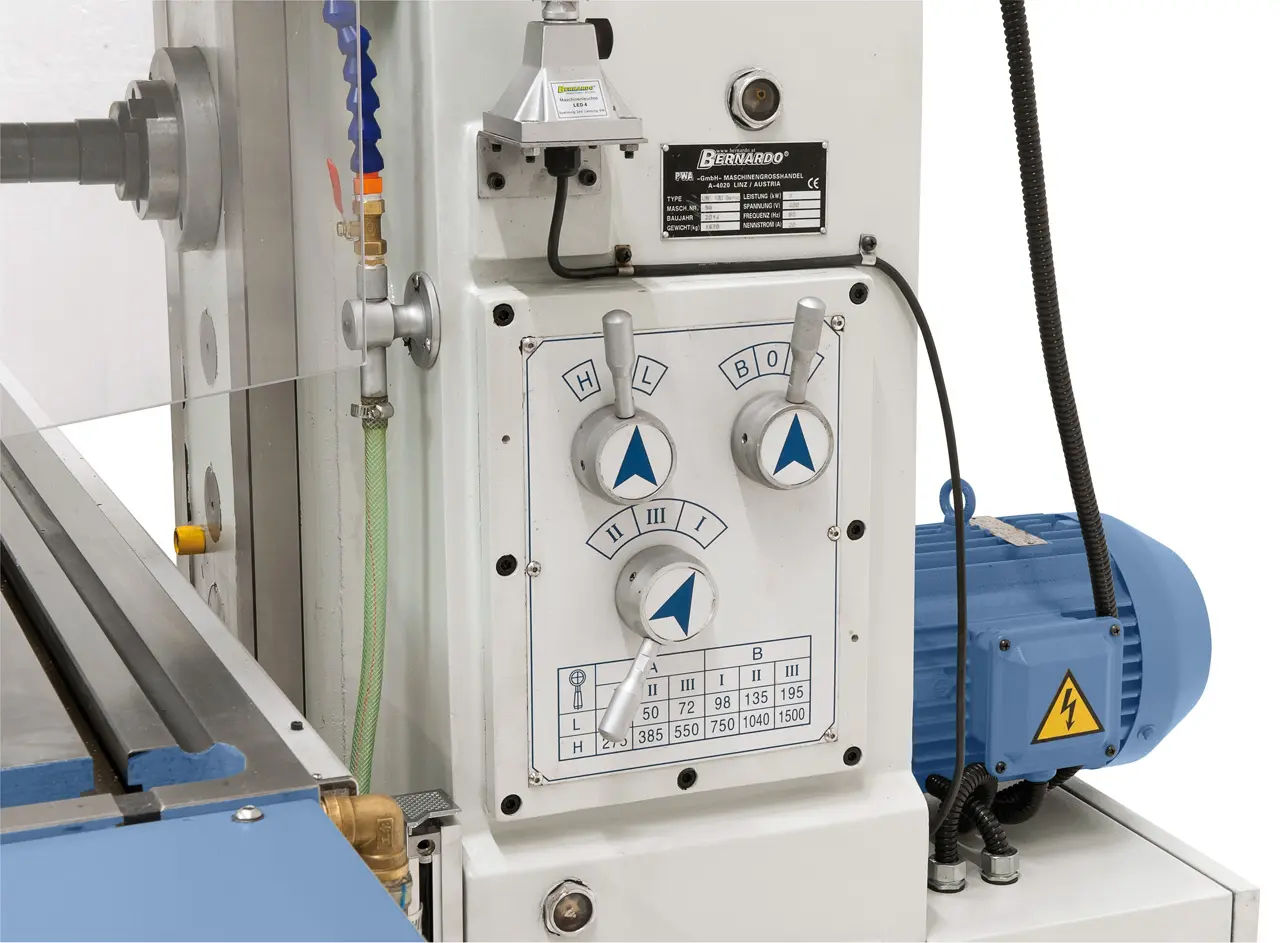

• Klidný a tichý chod díky převodům s broušenými ozubenými koly uloženým v olejové lázni

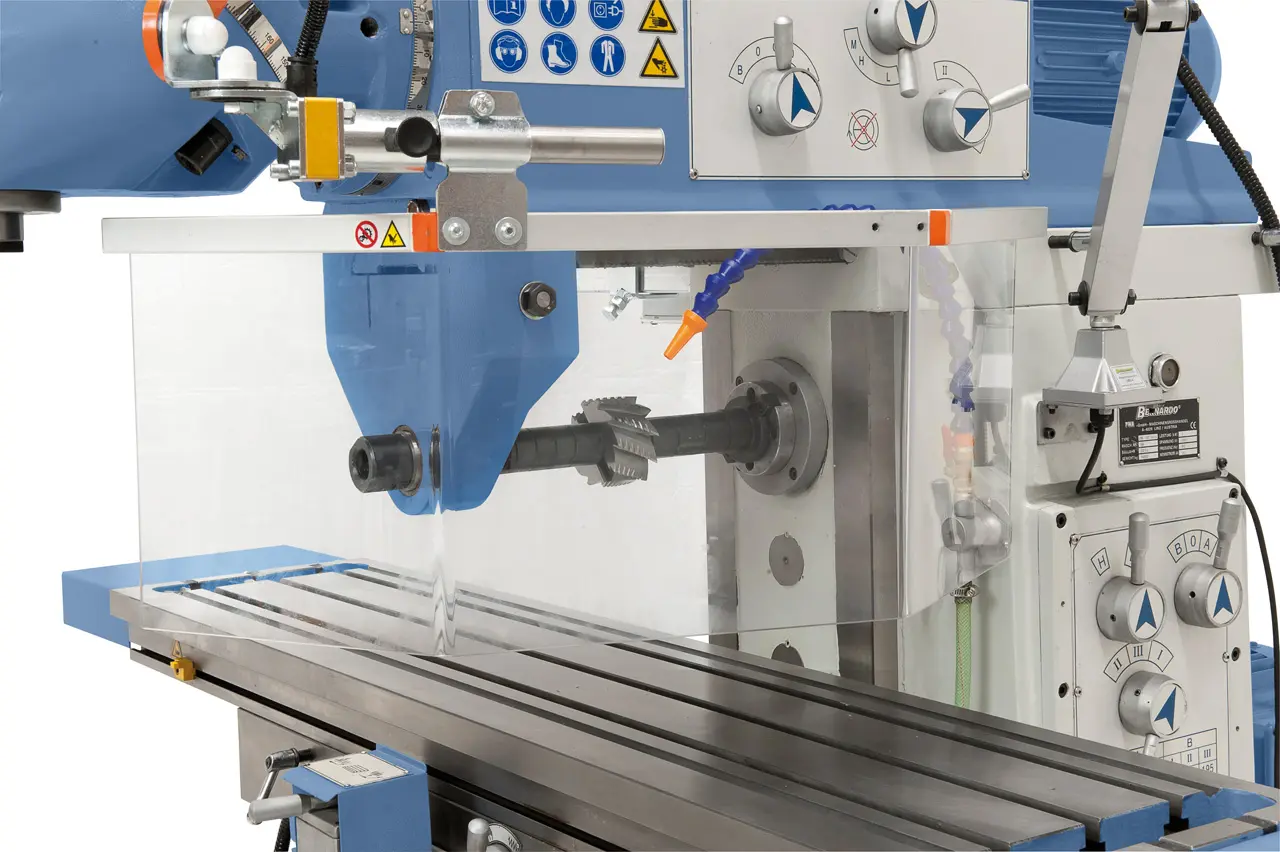

• Horizontální vřeteno pro zvětšení rozsahu použitelnosti frézky
• Těžká základna z masivní litiny umožńuje chod frézky bez vibrací

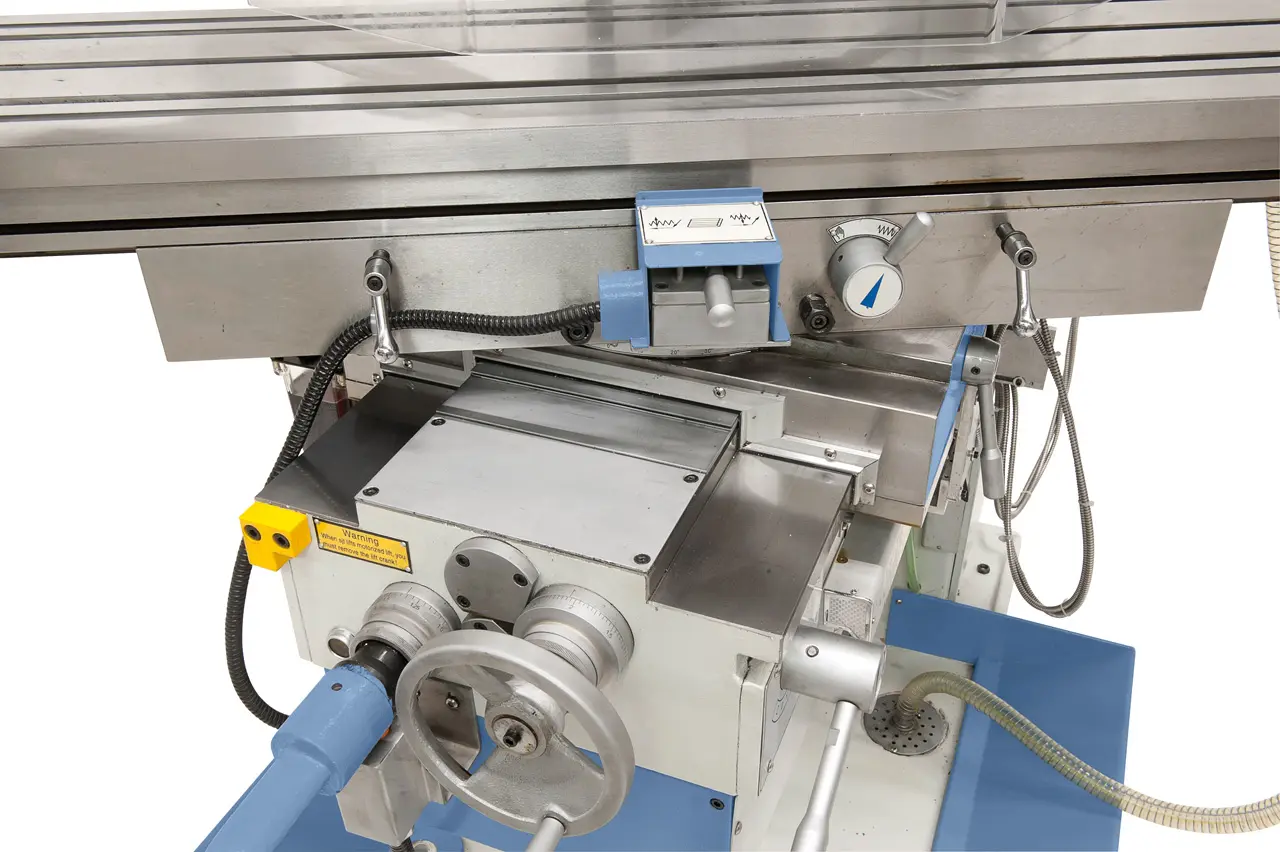

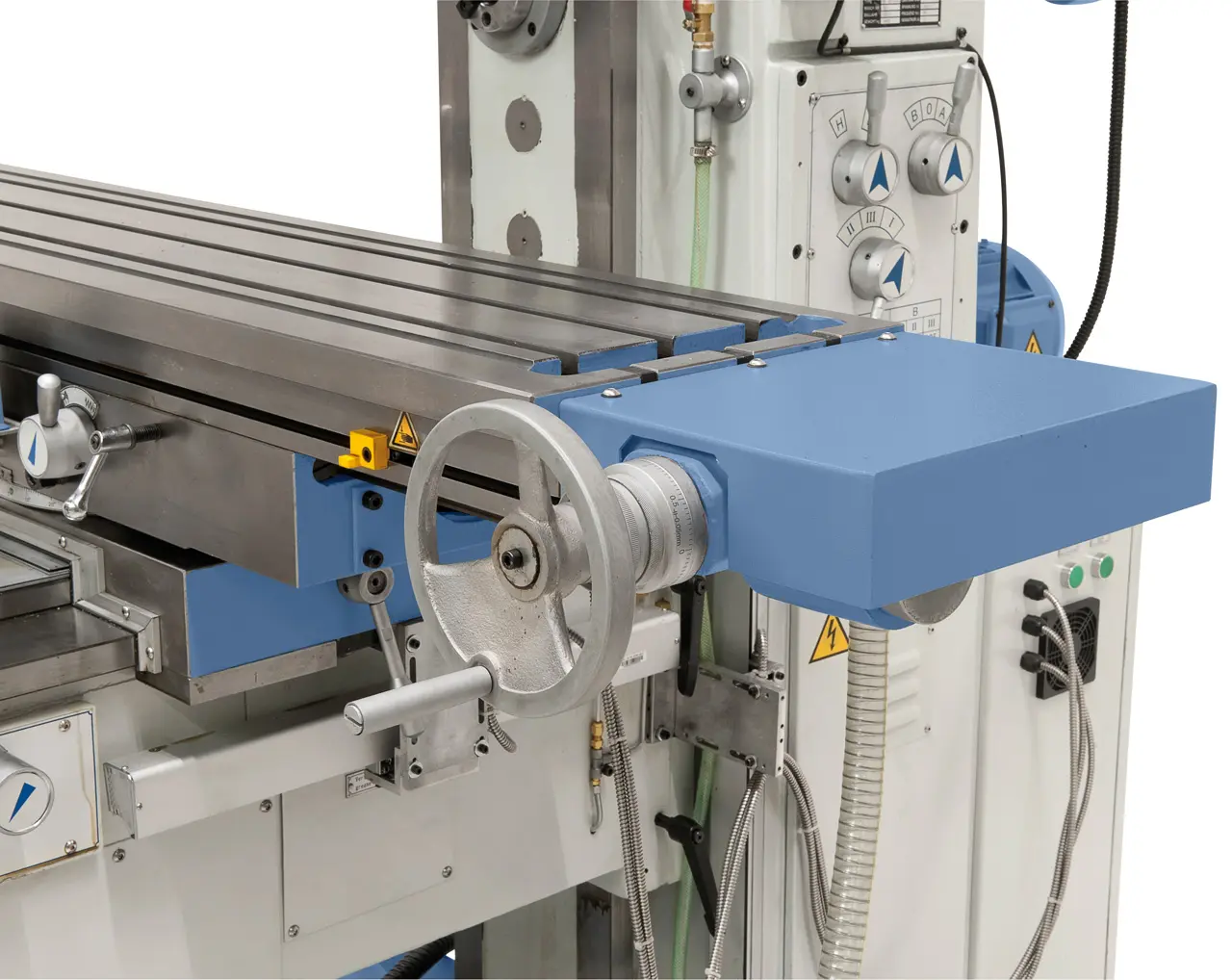

• Velký a přesně opracovaný křížový stůl s T-drážkami

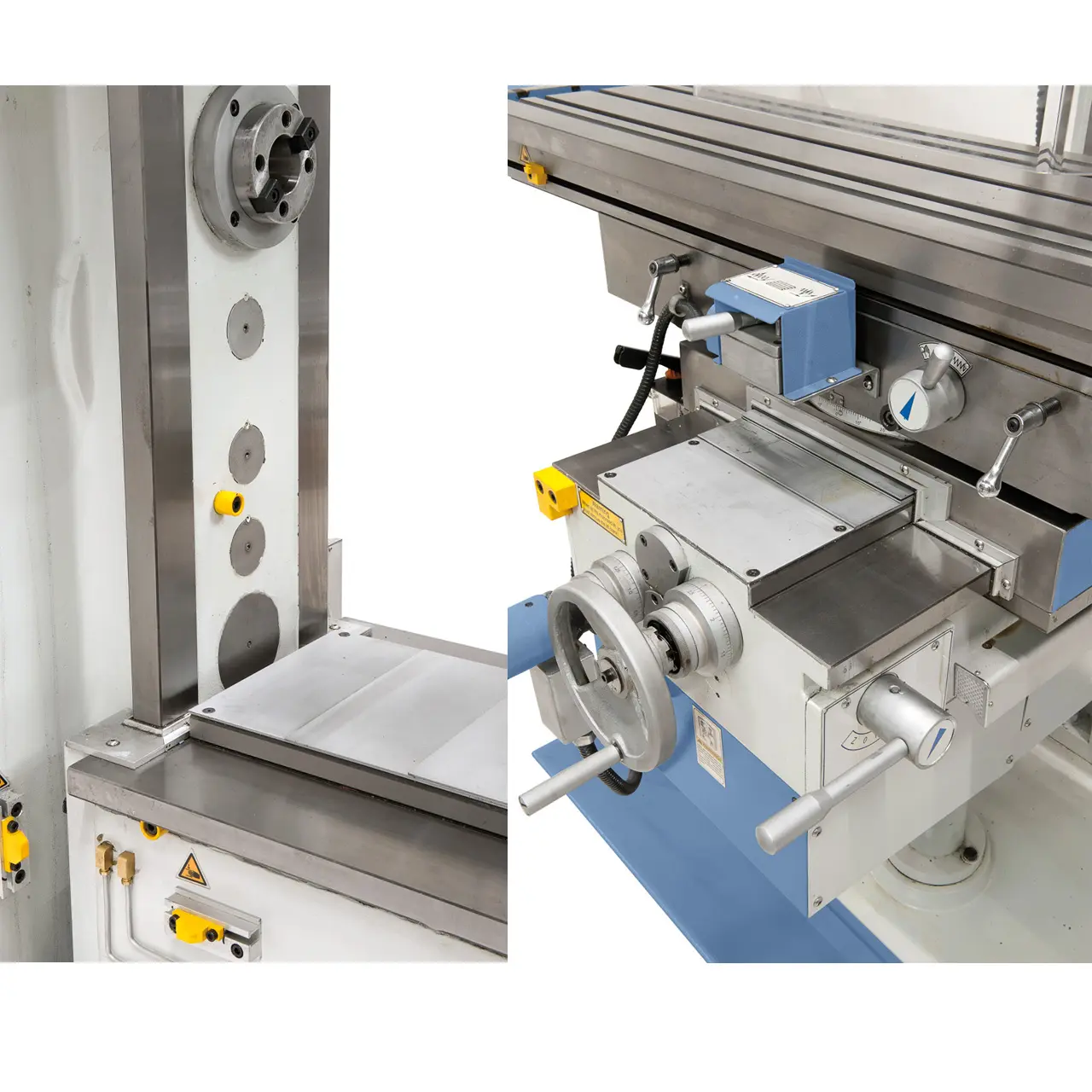

• Rozměrné pravoúhle broušené vedení osy X a Y zajišťuje zvýšenou stabilitu
• Centrální mazání vodicích ploch

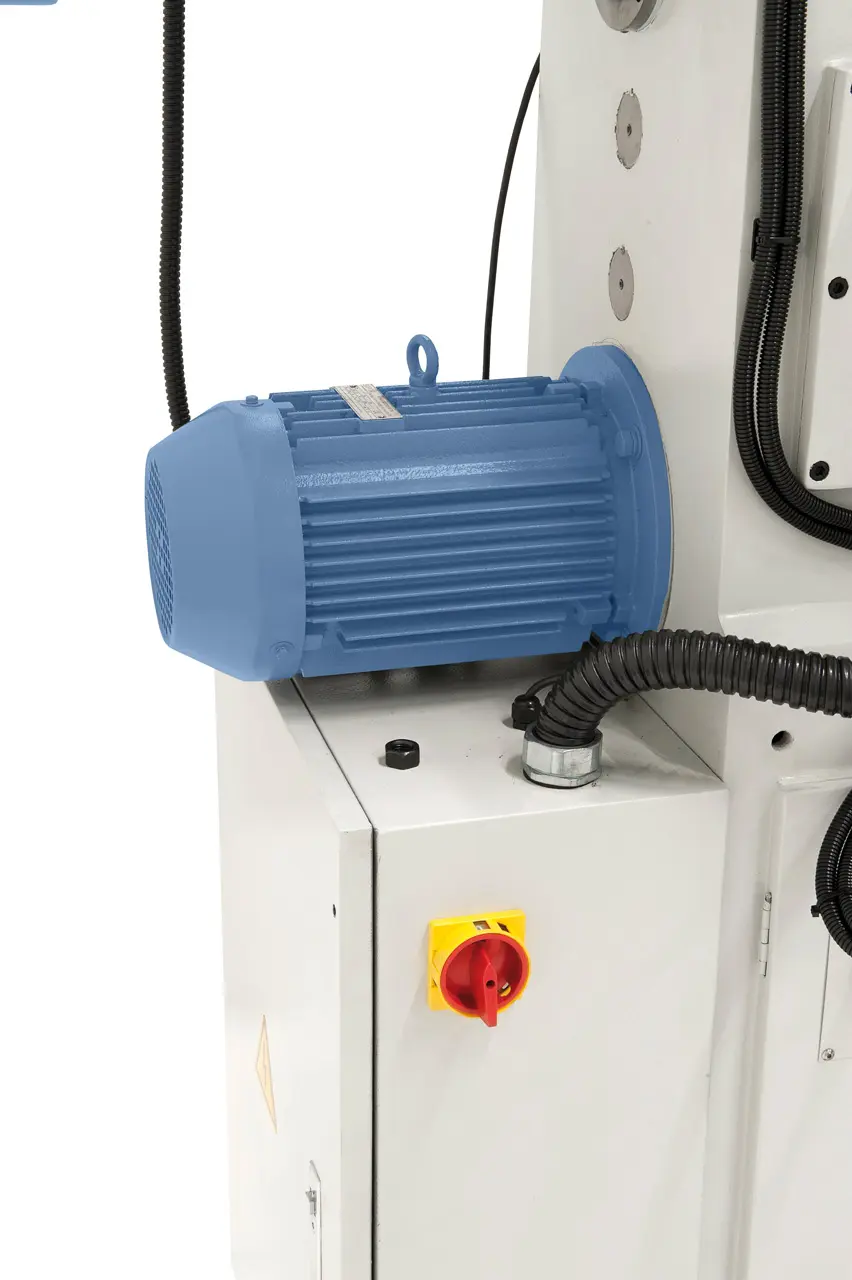

• Horizontální vřeteno a univerzální frézovací hlava jsou poháněné 2 nezávislými motory

Součásti dodávky univerzální frézky Bernardo

• Digitální zobrazování všech 3 os
• Upínací šroub M 16 ve vřeteni
• LED pracovní osvětlení
• Strojní posuv pro osy X, Y a Z
• Chladicí zařízení
• Horizontální opěrné ložisko
• Dlouhý frézovací trn ISO 40 / 27 mm, ISO 40 / 40 mm
• Kombinovaný frézovací trn ISO 30 / 32 mm
• Redukce ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
• Vana pro chladicí kapalinu
• Ochranný kryt pro horizontální frézování
• Ochranné kryty
• Centrální mazání pro osy X, Y a Z
• Servisní nářadí
