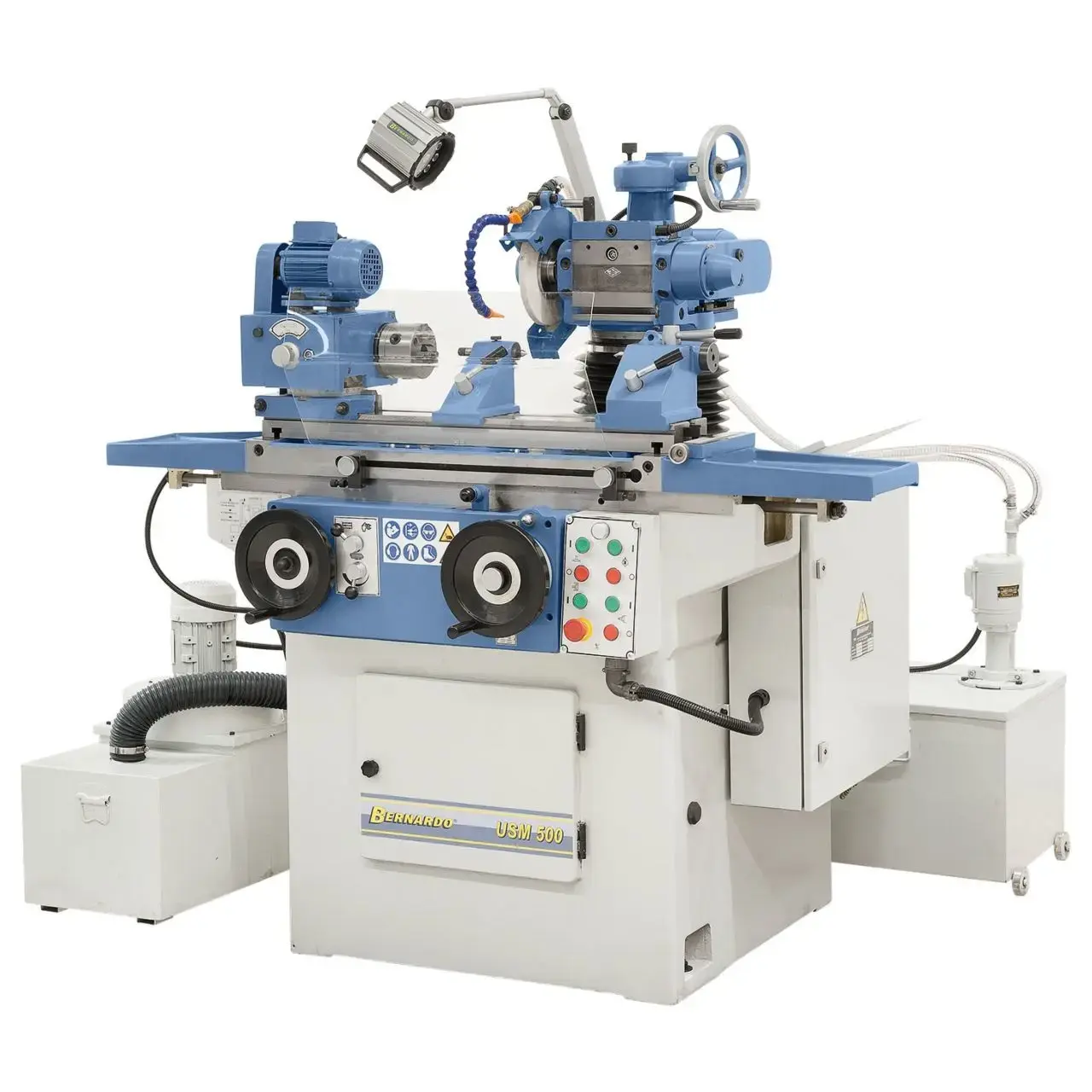

Univerzální bruska Bernardo USM 500 s odsáváním (BER051375)

• Max. průměr obrobku [mm]: 200
• Vzdálenost mezi hroty [mm]: 500
• Broušení na plocho [mm]: 200 x 50
• Vnější broušení - průměr [mm]: 5 ÷ 50 x 400
• Vnitřní broušení - průměr [mm]: 10 ÷ 50 x 75
• Max. hmotnost obrobku [kg]: 10

Vřeteník

• Úhel naklápění [°]: ±90
• Rychlost [U.min^-1]: 110 / 200 / 300
• Kužel vřetene: MK 2
• Průměr sklíčidla [mm]: 100

Brusná hlava

• Úhel naklápění [°]: ±90
• Příčný posuv [mm]: 200
• Vertikální posuv [mm]: 200
• Dělení stupnice vertikálně [mm]: 0,01
• Vertikální nastavení ručním kolem [U.min^-1]:1
• Dělení stupnice příčně - jemné/hrubé [mm]: 0,005 / 0,02
• Příčné nastavení ručním kolem - jemné / hrubé [mm.U^-1]:1 / 4
• Brusný kotouč - rozměry [mm]: 200 x 20 x 75
• Otáčky [U.min^-1]: 2 500
• Otáčky vřetene při vnitřním broušení [U.min^-1]:13 500
• Brusný nástroj pr. [mm]: 25 x 20 x 6 | 10 x 10 x 3

Pracovní stůl

• Max. posuv [mm]: 480
• Hydraulický podélný posuv [m.min^-1]: 0,01 ÷ 6
• Kužel koníku: MK 2
• Posuv koníku [mm]: 14
• Výkon motoru [W]: 2 500
• Výkon motoru brusného kotouče [W]: 1 100
• Rozměry stroje (š x d x h) [mm]: 1 500 x 1 150 x 1 400 (bez chlazení a odsávání)
• Hmotnost [kg]: 1 300

Univerzální bruska USM 500 nabízí rozsáhlé možnosti použití profesionálním uživatelům při minimálním nároku na prostor.
Vysoká uživatelská přivětivost a široký rozsah příslušenství ve standardním vybavení brusky zaručí spokojenost zákazníka.

• Chladící zařízení, centrální mazání a odsávání prachu je součástí standardní dodávky
• Rychlá změna otáček jednoduchým řazením stupňů
• Lze používat v nástrojářských dílnách závodů, při údržbě a úpravě forem, ve výrobě a vývoji
• Hydraulické nebo manuální nastavení pohybu stolu v ose X
• Vřeteno výškově nastavitelné a otočné (-90° až +90°)
• Kombinace broušení čel, broušení ploch a broušení nástrojů pro strojní obrábění
• Těžká litinová konstrukce snižuje vibrace při broušení
• Přesné broušení zajišťuje speciálně a přesně uložené vřeteno stroje
• Vysoká produktivita je zajištěna velkým rozsahem způsobu použití

Součásti dodávky brusky Bernardo

• Chladící zařízení
• Odsávací zařízení
• Dělící hlava
• 4 brusné kotouče
  z toho
  • 1x brusný kotouč 150 x 16 x 32 mm
  • 1x hrncový brusný kotouč 125 x 35 x 32 mm
• 3-čelisťové sklíčidlo 100 mm
• Levý a pravý koník
• Středící hrot
• Upínací hrot zploštělý
• Vyvažování
• Prodloužení vřetene
• Svěrák k broušení na plocho
• Zařízení pro vnitřní broušení se dvěma nástroji
• 5 ks unašecích hrotů
• Orovnávač kotoučů
• Centrální mazání
